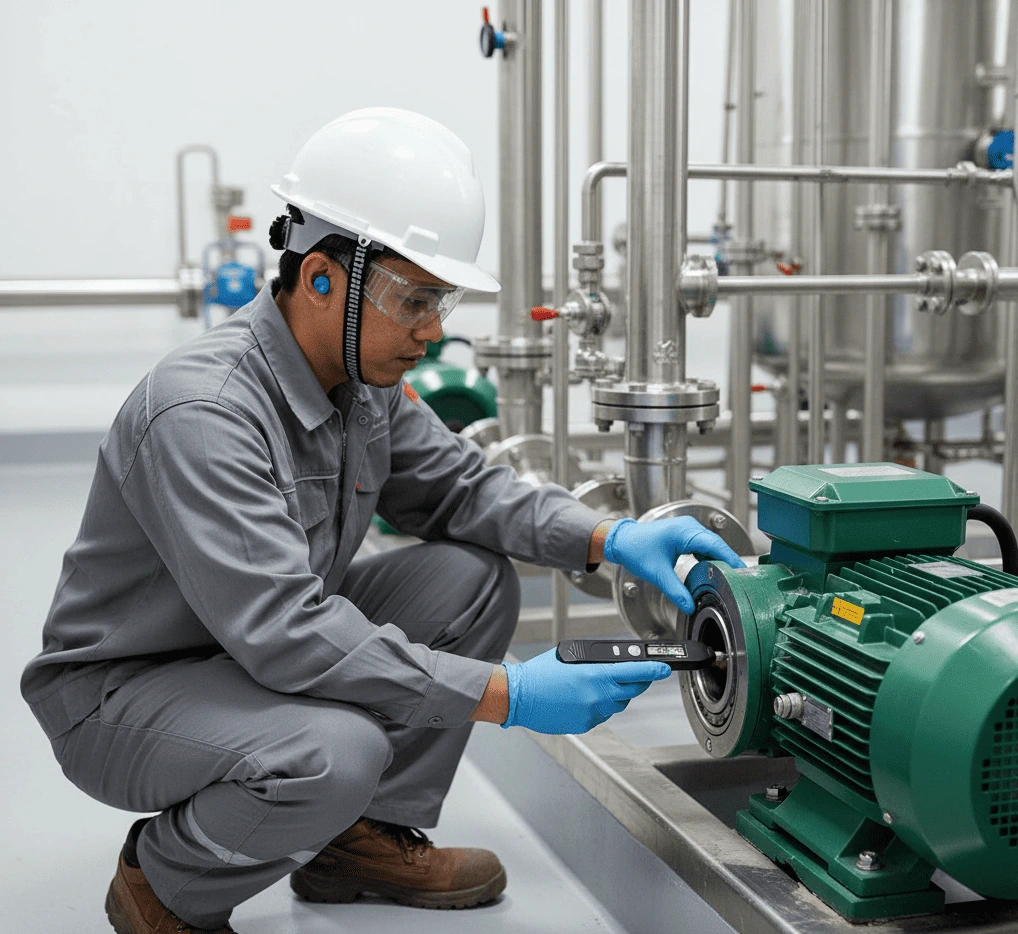

PCE-VT 1100: Alat Portabel untuk Ronda Getaran Harian

Bayangkan operator utility di fasilitas pengolahan air yang mendengar suara “mendesing” dari pompa sentrifugal. Debit mulai turun tipis, namun produksi tidak bisa berhenti. Keputusan cepat diperlukan: lanjutkan operasi dengan risiko kerusakan bantalan yang membesar, atau hentikan garis produksi untuk inspeksi. Dalam situasi seperti ini, membaca level getaran motor secara cepat dan dapat diulang menjadi kunci untuk menilai apakah mesin masih aman dioperasikan.

Solusinya adalah inspeksi kondisi berbasis getaran. Dengan pengukuran sederhana pada titik-titik standar, teknisi bisa memutuskan tindakan korektif tanpa menunggu layanan analisis mendalam. Di sinilah PCE-VT 1100 hadir sebagai alat ukur getaran portabel yang praktis untuk penilaian cepat kondisi mesin di lapangan. Alat ini mengukur percepatan, kecepatan getaran, dan perpindahan, menyimpan nilai pengukuran terakhir, dan bekerja sepenuhnya dengan baterai, sehingga cocok untuk ronda prediktif harian di pabrik maupun fasilitas penelitian.

Mengenal teknologi pengukuran getaran

Prinsip umum pemantauan getaran mesin berangkat dari konsep percepatan. Sensor getaran biasanya merasakan percepatan pada permukaan mesin. Nilai percepatan ini secara matematis dapat diintegrasikan untuk memperoleh kecepatan getaran, dan diintegrasikan lagi untuk mendapatkan perpindahan puncak-ke-puncak. Tiga parameter tersebut dipakai bersama untuk mengidentifikasi ketidakseimbangan, misalignment, kerusakan bantalan, atau masalah gigi transmisi.

Mengapa penting dalam jangka panjang? Karena banyak kegagalan mekanik meninggalkan jejak dini dalam bentuk kenaikan amplitudo getaran pada pita frekuensi tertentu. Pemantauan berkala memungkinkan tim maintenance melihat tren sedini mungkin, mengurangi downtime tak terencana, dan mengoptimalkan jadwal overhaul.

Dibanding pendekatan “tebak-raba” atau sekadar mengandalkan temperatur dan suara, pendekatan kuantitatif melalui pengukuran getaran memberi angka yang bisa ditrending, dibanding antar-mesin, serta diaudit. Dengan alat tangan yang benar, teknisi lini dapat mengambil keputusan cepat tanpa perlu selalu menunggu analisis spektrum lanjutan.

Spesifikasi Dan Fitur Product

PCE-VT 1100 adalah meter getaran genggam untuk penilaian individual kondisi mesin dan sistem. Ia dirancang untuk pengukuran lapangan yang cepat, khususnya efektif mengevaluasi kondisi motor listrik kecil, gearbox, dan komponen berputar lain pada inspeksi preventif. Pengguna dapat mengukur percepatan, kecepatan getaran, dan perpindahan dalam satu perangkat, dengan memori sederhana untuk menahan nilai pengukuran terakhir guna perbandingan cepat antar titik.

Apa yang membuatnya istimewa dibanding banyak vibrometer portabel lain di kelasnya adalah kombinasi rentang frekuensi 10 Hz hingga 1 kHz untuk percepatan/kecepatan, 10–500 Hz untuk perpindahan, akurasi pengukuran yang ketat, serta bentuk yang sangat ringkas dan ringan (sekitar 40 g termasuk baterai). Paket pengiriman sudah termasuk probe standar 10 mm, kotak penyimpanan, tas jinjing, dan baterai.

Desain dan ergonomi

Bodi PCE-VT 1100 minimalis dan tipis, memudahkan penyisipan ke saku overall teknisi. Dimensi 155 × 24 × 18,7 mm dengan berat sekitar 40 g membuatnya nyaman digunakan pada inspeksi berulang sepanjang shift. Tersedia layar LCD dengan waktu respons sekitar 1 detik, sehingga pembacaan stabil dapat dilihat tanpa menunggu lama.

Catu dayanya menggunakan dua sel kancing CR2032 yang jika digabung memberikan tegangan total 6 V. Ketahanan baterai tercatat sekitar 5 jam operasi kontinu—cukup untuk satu sesi inspeksi keliling. Untuk masa pakai lebih panjang di lapangan, fitur auto-off akan mematikan alat setelah 20 detik tidak ada aktivitas, membantu menghemat konsumsi energi.

Batas lingkungan kerja mencakup suhu 0–40 °C dengan kelembapan relatif hingga 84%. Tidak ada keterangan peringkat IP khusus pada lembar spesifikasi resmi; artinya penggunaan harus memperhatikan perlindungan dari cipratan air atau debu berlebih saat di lapangan.

Antarmuka dan pengalaman pengguna

Antarmuka PCE-VT 1100 dirancang sederhana, cocok untuk pengguna yang ingin “arah, tekan, baca”. Layar LCD menampilkan nilai pengukuran dalam satuan metrik saja. Fungsi “keeps the value after every measurement” membuat nilai terakhir tetap tertahan, sehingga Anda bisa memindahkan probe tanpa kehilangan angka referensi saat membandingkan titik berbeda. Fitur auto-shutdown membantu konservasi baterai. Tidak ada sistem menu kompleks; ini memang alat baca cepat, bukan penganalisis spektrum.

Penting untuk dicatat bagi perencana audit: perangkat ini bukan data logger penuh dan tidak menyediakan ekspor digital ke PC. Ia menyimpan hasil pengukuran terakhir untuk referensi langsung, tetapi tidak memiliki memori multi-set atau antarmuka USB. Untuk kebutuhan pencatatan, pengguna biasanya menyalin hasil ke lembar cek atau aplikasi CMMS/LIMS secara manual. Pernyataan ini konsisten dengan deskripsi resmi yang menekankan memori nilai sebelumnya dan tidak menyebutkan konektivitas data.

Fitur-fitur unggulan dan manfaatnya

1. Pengukuran tiga parameter
   PCE-VT 1100 mengukur percepatan (peak), kecepatan getaran (rms), dan perpindahan (p-p). Tiga parameter ini saling melengkapi: percepatan peka terhadap frekuensi tinggi (misalnya early bearing fault), kecepatan lazim digunakan sebagai indikator keparahan getaran keseluruhan, sementara perpindahan berguna untuk fenomena frekuensi rendah seperti ketidakseimbangan. Dengan tiga pembacaan, teknisi dapat menilai kondisi mesin lebih holistik tanpa berganti alat.

2. Rentang frekuensi luas
   Rentang 10 Hz–1 kHz untuk percepatan/kecepatan dan 10–500 Hz untuk perpindahan menutup band dominan mesin berputar umum di pabrik air minum/air limbah, F&B, farmasi/biotek, kimia, hingga utilitas gedung. Hal ini memungkinkan satu alat dipakai lintas mesin dan departemen.

3. Akurasi terukur
   Akurasi ≤3% untuk percepatan; ±5% ±2 digit untuk kecepatan; dan toleransi +10/-20% pada 10–20 Hz (±5% pada 20–1000 Hz) untuk perpindahan. Angka ini memadai untuk program perawatan prediktif berbasis ambang praktis dan tren relatif antar pengukuran.

4. Desain ringan, siap pakai
   Berat sekitar 40 g, dimensi kecil, probe jarum 10 mm, dan suplai dua baterai kancing membuatnya ideal sebagai “alat saku” untuk teknisi Ronda PDM, QA/QC utilities, maupun dosen/lab teaching yang perlu demonstrasi cepat fenomena getaran. Paket pengiriman sudah lengkap termasuk tas dan kotak penyimpanan.

5. Aksesori dan layanan kalibrasi
   PCE menyediakan aksesori probe tambahan seperti PCE-VT-NF-45 dan layanan sertifikat kalibrasi ISO (kode CAL-V-I). Ini penting untuk kebutuhan validasi di industri farmasi/biotek, F&B, dan sektor yang membutuhkan jejak audit formal.

Kontrol eksternal dan integrasi sistem

PCE-VT 1100 difokuskan sebagai alat inspeksi cepat tanpa antarmuka PC/USB. Hasil pembacaan biasanya dicatat manual pada lembar inspeksi, spreadsheet, atau aplikasi CMMS/LIMS. Alur kerja umum yang efektif adalah: tetapkan titik ukur standar (bearing drive-end, non-drive-end, housing pompa), pakai satuan kecepatan rms sebagai indeks kesehatan utama, isikan ke lembar inspeksi, lalu plot tren di Excel atau sistem pemeliharaan. Memori nilai sebelumnya membantu perbandingan instan di lapangan, sementara dokumentasi formal dilakukan di sistem pengguna. Deskripsi produk resmi mendukung pola pakai ini karena hanya menyebut memori untuk pengukuran sebelumnya dan tidak mencantumkan fitur logging/transfer.

Spesifikasi teknis lengkap

Tabel berikut merangkum spesifikasi yang tercantum pada halaman resmi PCE Instruments dan lembar data PCE-VT 1100.

Semua angka pada tabel bersumber dari halaman produk PCE-VT 1100 dan lembar datanya.

Penjelasan singkat untuk pemula:
• Kecepatan getaran (mm/s rms) sering dipakai sebagai indikator “kesehatan umum” mesin. Semakin tinggi nilainya dibanding baseline, semakin besar energi getaran yang terjadi.
• Percepatan (m/s² peak) sensitif terhadap komponen frekuensi tinggi, sering dipakai untuk indikasi awal kerusakan bantalan.
• Perpindahan (mm p-p) cocok untuk gangguan frekuensi rendah seperti ketidakseimbangan rotor.
• Rentang frekuensi menentukan “wilayah pendengaran” alat. Band 10 Hz–1 kHz sudah memadai untuk mayoritas mesin putar industri.

Panduan memilih komponen tambahan

Agar pengukuran konsisten, pilih aksesori probe dan pendekatan titik ukur yang sesuai.

Tabel ringkas contoh rentang getaran dan aplikasi

Aksesori yang tersedia dari PCE
• PCE-VT-NF-10 probe standar 10 mm (termasuk dalam paket)
• PCE-VT-NF-45 probe tambahan (opsional)
• Sertifikat kalibrasi ISO CAL-V-I untuk kepatuhan audit di sektor tertarif ketat
Aksesori tersebut tercantum dalam halaman produk resmi.

Faktor yang memengaruhi hasil
• Penekanan probe: pegang konsisten dan tegak lurus pada titik.
• Lokasi titik ukur: gunakan titik tetap yang ditandai cat agar hasil dapat dibandingkan dari waktu ke waktu.
• Kondisi operasi: catat beban, rpm, dan suhu; pengukuran sebaiknya pada kondisi operasi tipikal.
• Kebersihan permukaan: hindari permukaan berkarat/berminyak tebal agar kopling mekanik sensor baik.
• Baseline: tetapkan nilai acuan awal setelah perawatan besar atau commissioning.

Panduan cara menggunakan produk langkah demi langkah

Contoh kasus: pemeriksaan cepat pompa intake di instalasi pengolahan air minum.

1. Persiapan
   • Siapkan PCE-VT 1100 dengan baterai CR2032 terpasang dan pastikan daya cukup.
   • Bawa lembar inspeksi atau aplikasi pencatatan.
   • Tentukan titik ukur: bearing sisi penggerak (DE), sisi bukan penggerak (NDE), dan housing casing pompa.

2. Pemeriksaan keselamatan
   • Gunakan APD, pastikan area aman, dan mesin beroperasi pada beban normal.
   • Hindari kontak dengan bagian berputar.

3. Nyalakan alat dan pilih parameter
   • Pilih mode kecepatan getaran (mm/s rms) sebagai indikator utama kondisi mesin. Lihat layar LCD; waktu respons sekitar 1 detik.

4. Pengukuran di titik pertama
   • Tempelkan probe standar 10 mm tegak lurus pada permukaan bearing.
   • Tahan hingga pembacaan stabil.
   • Catat angka. Fitur “keeps the value after every measurement” memudahkan Anda menulis angka tanpa takut berubah.

5. Bandingkan antar titik
   • Ulangi pada titik NDE dan casing pompa.
   • Bandingkan nilai dengan baseline atau nilai sebelumnya di lembar inspeksi.

6. Pemeriksaan lanjutan
   • Jika kecepatan rms meningkat signifikan dari baseline, lakukan pengukuran percepatan (m/s² peak) untuk mencari indikasi awal masalah bantalan.
   • Jika gejala dominan frekuensi rendah (misalnya getaran terasa “bergelombang”), lihat perpindahan p-p.

7. Dokumentasi dan tindak lanjut
   • Masukkan semua angka ke sistem CMMS/LIMS/Excel.
   • Tambahkan catatan kondisi beban, rpm, atau suara anomali.
   • Gunakan tren untuk menentukan apakah mesin perlu balancing, alignment, atau inspeksi bantalan di jadwal terdekat.

8. Setelah selesai
   • Matikan alat; jika lupa, auto-off sekitar 20 detik akan mematikannya otomatis untuk menghemat baterai.

Kesimpulan dan rekomendasi

PCE-VT 1100 memposisikan diri sebagai meter getaran genggam yang sangat ringkas untuk penilaian cepat kondisi mesin. Keunggulan intinya adalah kemudahan pakai satu tombol, pengukuran tiga parameter utama dalam band frekuensi yang relevan, akurasi yang memadai untuk tren, dan paket aksesori yang langsung siap kerja. Untuk tim maintenance di WTP/WWTP, pabrik F&B, farmasi/biotek, industri proses dan kimia, serta laboratorium pengajaran, alat ini efektif sebagai “first-response checker” sebelum investigasi lanjutan.

Siapa yang paling diuntungkan
• Tim operasi dan maintenance yang membutuhkan inspeksi getaran cepat dan rutin pada motor pompa, blower, mixer, atau gearbox.
• QA/QC utilities yang ingin memastikan stabilitas peralatan pendukung proses.
• Teaching lab yang butuh demonstrasi fenomena getaran secara kuantitatif tanpa perangkat kompleks.

Kapan perlu model lain
• Jika Anda memerlukan logging jangka panjang, transfer data ke PC, atau analisis spektrum FFT, pertimbangkan vibrometer/analyzer yang menyediakan data logger dan konektivitas. PCE-VT 1100 tidak dirancang untuk fungsi tersebut; ia fokus pada pembacaan real-time dengan memori nilai sebelumnya saja.

FAQ singkat

Apakah PCE-VT 1100 bisa merekam data secara terus-menerus?
Tidak. Perangkat ini menyimpan nilai pengukuran terakhir untuk perbandingan cepat, tetapi tidak memiliki fungsi data logging atau ekspor data ke PC.

Berapa rentang frekuensi yang dicakup?
10 Hz–1 kHz untuk percepatan dan kecepatan getaran; 10–500 Hz untuk perpindahan.

Berapa lama baterai bertahan?
Sekitar 5 jam operasi kontinu. Fitur auto-shutdown membantu memperpanjang masa pakai saat alat tidak aktif.

Apakah ada aksesori yang direkomendasikan?
Ya. Probe tambahan PCE-VT-NF-45 dan sertifikat kalibrasi ISO (CAL-V-I) tersedia dari PCE Instruments.

Apakah alat ini tahan air/debu?
Tidak ada informasi peringkat IP pada spesifikasi resmi. Gunakan perlindungan tambahan bila bekerja di area basah/berdebu.

Apa saja yang termasuk dalam paket penjualan?
Unit PCE-VT 1100, probe standar 10 mm, dua baterai CR2032, tas jinjing, kotak penyimpanan, dan manual pengguna.
