PCE-VT 3700S: Vibration Analyzer Portabel untuk Pemeliharaan Mesin Industri

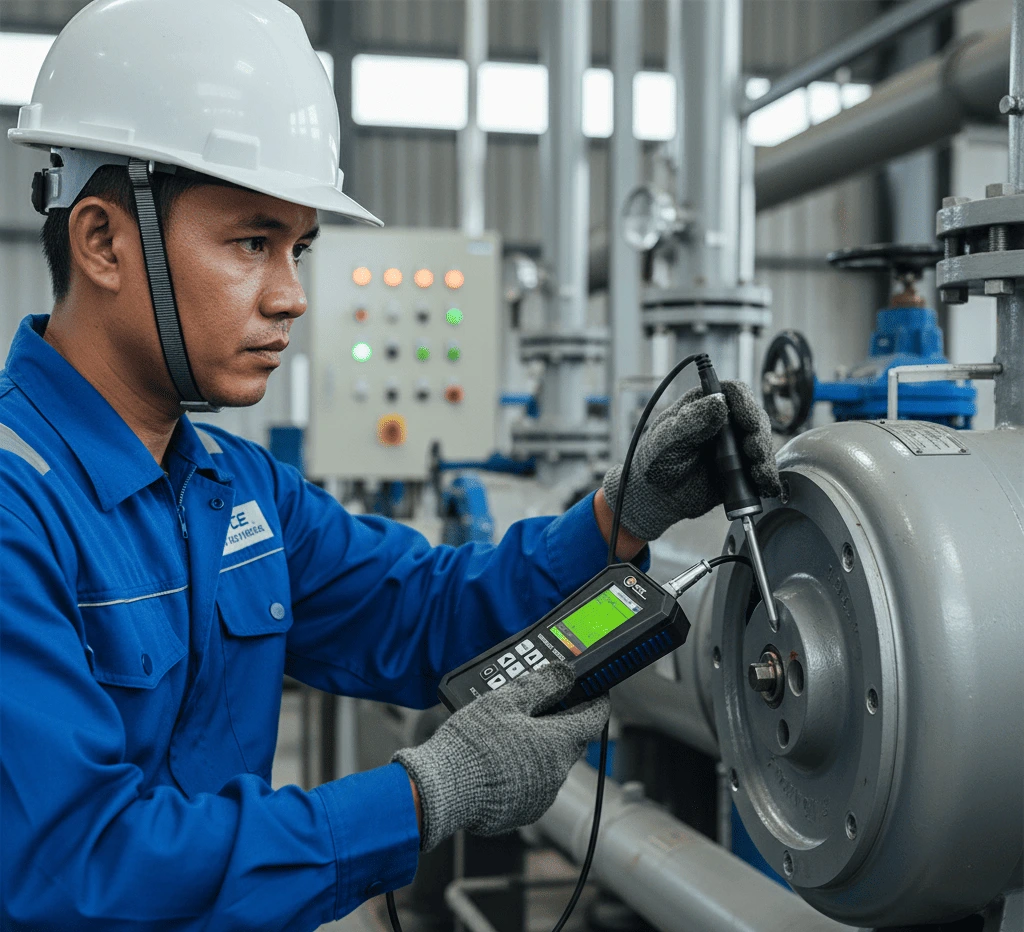

Bayangkan seorang teknisi di pabrik pengolahan air minum mendengar suara tidak lazim dari motor pompa sirkulasi utama. Getaran halus yang tidak terdeteksi mulai menggeram menjadi goncangan yang mengkhawatirkan. Dalam situasi kritis seperti ini, mengandalkan pendengaran telinga atau perasaan tangan saja tidak cukup untuk mendiagnosis masalah yang sedang berkembang. Ketidakseimbangan mekanis yang tidak terdeteksi dapat dengan cepat berkembang menjadi kerusakan bantalan yang parah, mengakibatkan downtime tak terencana yang mengganggu pasokan air dan membutuhkan biaya perbaikan yang signifikan. Di sinilah peran vital instrumen diagnostik getaran yang akurat menjadi penentu.

Permasalahan getaran mesin yang tidak terpantau adalah musuh tak terlihat dalam operasional industri. Untuk mengubahnya dari ancaman menjadi data yang dapat dikelola, dibutuhkan alat yang dapat mengukur getaran secara kuantitatif. Vibration Analyzer PCE-VT 3700S hadir sebagai solusi praktis untuk tantangan ini. Perangkat genggam ini memungkinkan tim pemeliharaan untuk melakukan pemantauan kondisi mesin secara berkala, mengidentifikasi anomaly pada tahap awal, dan mencegah gangguan operasi yang lebih besar sebelum terjadi kegagalan fatal.

Mengenal Teknologi Vibration Analyzer

Pada intinya, vibration analyzer berfungsi untuk menangkap dan menganalisis gerakan berosilasi dari suatu objek. Prinsip kerjanya bermula dari sensor akselerometer yang mengubah energi mekanis dari getaran menjadi sinyal listrik yang dapat diukur. Sensor dalam PCE-VT 3700S dirancang dengan frekuensi resonansi 24 kHz dan batas destruksi 5000 g (peak) , membuatnya cukup tangguh untuk lingkungan industri yang menuntut.

Yang membedakan analyzer ini adalah kemampuannya tidak hanya menangkap sinyal mentah, tetapi juga memprosesnya menjadi tiga parameter getaran fundamental: akselerasi (percepatan getaran dalam m/s²), velocity (kecepatan getaran dalam mm/s), dan displacement (pergeseran atau amplitudo puncak dalam mm) . Setiap parameter ini memberikan wawasan berbeda tentang kesehatan mesin. Velocity sering menjadi indikator terbaik untuk kondisi mesin secara umum, displacement berguna untuk mengukur ketidakseimbangan rotasi, sementara akselerasi sangat sensitif terhadap masalah bearing dan gigi.

Pendekatan pengukuran getaran yang terstruktur ini merupakan lompatan signifikan dari metode konvensional yang mengandalkan perasaan subjektif atau pengamatan visual. Dengan memberikan data numerik yang dapat diverifikasi, teknologi ini mentransformasi pemeliharaan mesin dari reaksif menjadi prediktif, memungkinkan intervensi yang tepat waktu sebelum kegagalan terjadi.

Apa Itu PCE-VT 3700S

PCE-VT 3700S adalah vibration analyzer portabel tingkat entry-level yang didesain khusus untuk memenuhi kebutuhan praktisi pemeliharaan di lapangan . Sebagai alat genggam, perangkat ini memadukan kesederhanaan operasi dengan kemampuan analisis yang komprehensif, menjadikannya pilihan ideal untuk program pemantauan kondisi mesin secara rutin.

Yang membedakan PCE-VT 3700S dari kompetitor adalah integrasi evaluasi otomatis berdasarkan standar ISO 10816-3 . Fitur cerdas ini tidak hanya sekadar menampilkan angka pengukuran, tetapi juga langsung menganalisisnya dan memberikan penilaian “baik/buruk” pada layar. Ini sangat bernilai bagi teknisi yang mungkin belum memiliki keahlian mendalam dalam interpretasi data getaran, karena perangkat ini secara efektif membawa keahliana analitis ke genggaman tangan mereka.

Keistimewaan lain terletak pada desainnya yang serba guna. Dengan sensor berkabel spiral yang disertakan dalam paket penjualan , pengguna mendapatkan fleksibilitas untuk menjangkau titik pengukuran yang sulit diakses. Kelengkapan aksesori seperti magnet adapter dan needle sensor  semakin memperluas kemampuan adaptasinya di berbagai permukaan dan kondisi pengukuran yang berbeda-beda.

Desain dan Ergonomi

Dari segi fisik, PCE-VT 3700S didesain dengan pertimbangan praktis untuk penggunaan lapangan. Dengan dimensi 165 x 85 x 32 mm dan berat hanya 239 gram , perangkat ini mudah digenggam dan dibawa-bawa tanpa memberatkan. Body yang ringkas memungkinkannya digunakan di ruang sempit sekalipun.

Sensor vibration yang terpisah memiliki bodi stainless steel dengan mounting thread ¼-28″ , memastikan daya tahan dan kompatibilitas dengan berbagai mounting konvensional. Material stainless steel ini memberikan ketahanan korosi yang penting di lingkungan industri dengan tingkat kelembaban tinggi atau paparan kimia.

Dari sisi ketahanan lingkungan, vibration meter ini memiliki kisaran suhu operasi -20 hingga +65°C dengan tingkat proteksi IP52 . Spesifikasi ini menjamin kinerja yang andal di berbagai kondisi lapangan—dari ruang mesin yang panas hingga lingkungan luar yang lembab. Rating IP52 memberikan proteksi terhadap debu dan tetesan air, cukup untuk kebanyakan aplikasi lapangan industri.

Untuk catu daya, perangkat ini mengandalkan 3 baterai AA  yang mudah ditemukan dan murah, menghilangkan kekhawatiran akan kehabisan daya di tengah pekerjaan. Desain yang hemat energi memastikan penggunaan baterai yang efisien untuk operasi jangka panjang.

Antarmuka dan Pengalaman Pengguna

PCE-VT 3700S menampilkan layar LC grafis berwarna 2.8 inci  yang menampilkan semua parameter pengukuran secara simultan. Tampilan visual yang jelas ini memudahkan pembacaan data bahkan di bawah kondisi pencahayaan yang kurang ideal. Setiap instruksi dan item menu ditampilkan dalam teks biasa, mengurangi kurva pembelajaran bagi pengguna baru.

Untuk navigasi, antarmuka dirancang intuitif dengan dukungan 12 bahasa termasuk Inggris, Jerman, Prancis, Spanyol, Italia, Belanda, Portugis, Turki, Polandia, Rusia, Cina, dan Jepang . Kelengkapan bahasa ini memastikan bahwa hambatan bahasa tidak menjadi penghalang dalam memanfaatkan seluruh fitur perangkat.

Fitur kenyamanan seperti peak-hold function  memungkinkan pengguna menangkap dan membekukan nilai puncak getaran yang mungkin sulit ditangkap dengan pembacaan biasa. Ini sangat berguna untuk mendeteksi anomaly sesaat yang sering menjadi indikator awal masalah mekanis.

Fitur-Fitur Cerdas/Unggulan

Evaluasi Otomatis ISO 10816-3
Fitur andalan ini mengotomasi penilaian tingkat keparahan getaran sesuai standar internasional . Perangkat secara otomatis menganalisis data yang diukur dan memberikan indikasi “baik/buruk”, menyederhanakan proses pengambilan keputusan untuk tindakan pemeliharaan.

Kemampuan Pengukuran Multipikasi
Alat ini mampu mengukur tiga parameter getaran sekaligus—akselerasi, velocity, dan displacement—dalam satu pengambilan data . Ini menghilangkan kebutuhan untuk multiple instrument dan memastikan korelasi data yang lebih akurat antar parameter.

Fleksibilitas Unit Metrik dan Imperial
Dengan kemampuan berpindah antara sistem metrik dan imperial , perangkat ini dapat beradaptasi dengan preferensi pengguna di berbagai belahan dunia, memastikan konsistensi dengan dokumentasi teknis yang sudah ada.

Parameter Pengukuran Komprehensif
Beyond basic measurements, the device provides RMS, Peak, Peak-Peak, dan Crest Factor , memberikan gambaran lengkap tentang karakteristik getaran yang diperlukan untuk diagnosis masalah mesin yang akurat.

Spesifikasi Teknis Lengkap

Untuk memahami angka-angka teknis ini dalam konteks praktis, bayangkan kemampuan pengukuran displacement hingga 3.999 mm dengan resolusi 1 mikrometer. Ini seperti mampu mengukur pergerakan bolak-balik yang lebih tipis dari sehelai rambut manusia, memberikan sensitivitas luar biasa untuk mendeteksi ketidakseimbangan mesin yang paling halus sekalipun.

Panduan Memilih Komponen Tambahan

PCE-VT 3700S datang dengan paket lengkap yang mencakup semua komponen essential untuk memulai pengukuran. Namun, memahami fungsi masing-masing aksesori akan membantu memaksimalkan utilitas perangkat:

Sensor dengan Kabel Spiral
Kabel spiral memberikan fleksibilitas dengan elastisitas yang memungkinkan perpanjangan saat diperlukan tanpa risiko kabel terlilit. Ini ideal untuk pengukuran di lokasi dengan ruang terbatas.

Magnet Adapter
Aksesori ini memungkinkan pemasangan sensor yang cepat dan stabil pada permukaan feromagnetik, sangat berguna untuk pengukuran berulang pada titik pemantauan yang sama.

Needle Sensor
Digunakan untuk pengukuran pada titik spesifik dimana kontak permukaan terbatas, atau untuk mengurangi interferensi dari getaran struktur sekitarnya.

Handgrip
Memberikan ergonomi yang lebih baik untuk pengukuran berdurasi panjang, mengurangi kelelahan operator dan memastikan konsistensi posisi sensor.

Panduan Cara Menggunakan Produk Langkah Demi Langkah

Mari kita terapkan PCE-VT 3700S dalam skenario nyata: pemantauan motor pompa di instalasi pengolahan air limbah yang menunjukkan gejala getaran tidak wajar.

Langkah 1: Persiapan Awal
Pastikan perangkat telah dilengkapi dengan 3 baterai AA yang terpasang dengan benar. Periksa tingkat charge baterai sebelum memulai. Pilih sensor yang sesuai dengan kondisi pengukuran—gunakan magnet adapter untuk permukaan magnetik atau needle sensor untuk permukaan non-magnetik.

Langkah 2: Konfigurasi Pengukuran
Hidupkan perangkat dengan menekan tombol power. Atur bahasa interface sesuai preferensi melalui menu settings. Pilih parameter yang ingin diutamakan—untuk pemantauan kondisi mesin umum, velocity dalam mm/s biasanya menjadi parameter primer.

Langkah 3: Posisi Pengukuran
Tempelkan sensor pada titik pengukuran yang telah ditentukan. Untuk motor pompa, titik ideal biasanya pada housing bantalan baik di sisi drive maupun non-drive. Pastikan kontak antara sensor dan permukaan solid dan stabil.

Langkah 4: Akuisisi Data
Tahan perangkat stabil selama pengukuran berlangsung. Gunakan peak-hold function jika ingin menangkap nilai puncak getaran. Biarkan perangkat mengambil beberapa siklus pengukuran untuk memastikan pembacaan yang konsisten.

Langkah 5: Interpretasi Hasil
Baca nilai getaran yang ditampilkan pada layar. Perhatikan evaluasi otomatis berdasarkan ISO 10816-3—jika menunjukkan “buruk”, catat nilai dan lanjutkan ke titik pengukuran berikutnya untuk mengumpulkan data komparatif.

Langkah 6: Dokumentasi
Catat semua pembacaan bersama dengan timestamp dan identifikasi peralatan. Data historis ini akan menjadi baseline berharga untuk pemantauan tren dan deteksi deteriorasi kondisi di masa depan.

Kesimpulan dan Rekomendasi

PCE-VT 3700S menghadirkan keseimbangan optimal antara kemudahan penggunaan, kemampuan analitis, dan daya tahan lapangan. Dengan fitur utamanya yaitu evaluasi otomatis ISO 10816-3, perangkat ini secara signifikan menurunkan barrier entry untuk program pemantauan kondisi mesin yang terstruktur.

Alat ini paling cocok untuk:

• Industri manufaktur dengan beragam peralatan rotasi seperti conveyor, pompa, dan motor listrik

• Fasilitas utilitas seperti instalasi pengolahan air dan wastewater treatment plant

• Sektor F&B dan farmasi dimana keandalan peralatan proses sangat kritis

• Program pemeliharaan prediktif entry-level yang ingin beralih dari pendekatan reaktif

Untuk organisasi dengan kebutuhan yang lebih kompleks seperti analisis frekuensi detail atau pemantauan continuous, mungkin perlu mempertimbangkan model vibration analyzer yang lebih advance. Namun untuk sebagian besar aplikasi pemeliharaan rutin, PCE-VT 3700S menawarkan nilai yang luar biasa.

FAQ Singkat

Apa perbedaan antara vibration acceleration, velocity, dan displacement?
Akselerasi mengukur tingkat perubahan kecepatan (m/s²), velocity mengukur kecepatan getaran (mm/s), dan displacement mengukur jarak pergerakan aktual (mm). Masing-masing memberikan informasi berbeda tentang perilaku mekanis.

Apakah PCE-VT 3700S cocok untuk pemula?
Ya, perangkat ini dirancang sebagai entry-level vibration analyzer dengan interface yang user-friendly dan evaluasi otomatis yang memandu interpretasi hasil.

Bagaimana cara kalibrasi perangkat ini?
Informasi kalibrasi tidak secara eksplisit disebutkan dalam sumber yang tersedia, namun perangkat dilengkapi dengan sertifikat pabrik . Untuk kalibrasi periodik, disarankan menghubungi service center terauthorized.

Apakah manual tersedia dalam bahasa Indonesia?
Berdasarkan informasi yang tersedia, manual produk ini hanya tersedia dalam bahasa Inggris .

Apa saja yang termasuk dalam paket penjualan?
Paket mencakup: 1x vibration analyzer, 1x sensor dengan kabel spiral, 1x needle sensor, 1x handgrip, 3x baterai AA, quickstart guide, dan service bag .

Bagaimana ketahanan baterainya?
Informasi spesifik mengenai durasi baterai tidak diberikan, namun perangkat menggunakan 3 baterai AA standard  yang mudah diganti di lapangan.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya vibration analyzer dalam mendukung berbagai proses penelitian dan produksi Anda. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-VT 3700S Portable Vibration Analyzer dan perangkat lainnya untuk membantu perusahaan Anda mengoptimalkan program pemeliharaan prediktif, mencegah downtime tak terencana, dan memenuhi standar tertinggi keandalan peralatan. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pemantauan kondisi mesin pada utilitas dan proses produksi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Vibration Analyzer Unggulan untuk Kebutuhan Anda

Referensi

• Panjaitan, F. B., Suryadi, D., & Zuliantoni. (2023). ANALISIS VIBRASI PADA POMPA. Rekayasa Mekanika, 7(2), 53–58. Retrieved from https://ejournal.unib.ac.id/rekayasamekanika/article/download/34059/16152/125667

• Adinarto, T. W., & Romahadi, D. (2024). ANALISIS SINYAL GETARAN POMPA COOLING WATER TIPE SENTRIFUGAL MENGGUNAKAN METODE FFT DAN ISO 10816-3. Jurnal Teknik Mesin (JTM), Vol. 13 No. 1 (2024). Retrieved from https://publikasi.mercubuana.ac.id/index.php/jtm/article/view/20992.
