PCE-VT 3800: Vibration Meter Untuk Pemeliharaan Produktif di Industri

Bayangkan sebuah skenario di pabrik pengolahan air minum: sebuah pompa sirkulasi utama yang menjalankan seluruh sistem filtrasi tiba-tiba mengeluarkan suara tidak wajar. Getaran kuat terasa hingga ke panel kontrol, mengancam menghentikan seluruh produksi. Tanpa alat yang tepat, teknisi kesulitan menentukan apakah ini hanya masalah ketidakseimbangan sederhana atau gejala kerusakan bantalan yang parah yang membutuhkan penggantian segera. Pemadaman mendadak seperti ini dapat mengakibatkan kerugian puluhan juta rupiah per jam akibat terhentinya produksi, ditambah biaya perbaikan darurat yang membengkak.

Masalah getaran mesin merupakan tantangan tersembunyi di berbagai sektor industri. Di industri farmasi, getaran berlebih pada mesin mixer dapat mempengaruhi homogenitas campuran bahan obat. Di pabrik makanan dan minuman, getaran abnormal pada conveyor system mengganggu konsistensi proses packaging. Akumulasi getaran yang tidak terdeteksi secara dini sering berujung pada breakdown peralatan kritis yang mengganggu kelancaran operasional.

Di sinilah peran pemantauan getaran sebagai bagian dari pemeliharaan prediktif menjadi krusial. Daripada menunggu mesin rusak total, pendekatan modern mengandalkan pengukuran getaran untuk mendeteksi anomaly sejak dini. Vibration Meter PCE-VT 3800 hadir sebagai solusi komprehensif dengan sensor eksternal yang mampu mengukur perpindahan getaran hingga 3,9 mm, kecepatan getaran hingga 399,9 mm/s, dan percepatan getaran hingga 399,9 m/s². Alat ini tidak hanya mengkuantifikasi getaran tetapi juga memberikan evaluasi otomatis berdasarkan standar ISO 10816-3, memungkinkan tim maintenance mengambil keputusan berdasarkan data sebelum masalah kecil berkembang menjadi kegagalan katastropik .

Mengenal Teknologi Vibration Meter

Vibration meter atau pengukur getaran pada dasarnya adalah “stetoskop digital” untuk mesin industri. Sebagaimana dokter menggunakan stetoskop untuk mendeteksi kelainan pada jantung atau paru-paru, teknisi menggunakan vibration meter untuk mendiagnosis kesehatan mesin dengan menganalisis “denyut nadi” mekanisnya. Prinsip kerjanya berdasar pada hukum fisika dimana setiap mesin yang beroperasi menghasilkan signature getaran unik yang berubah seiring dengan kondisi komponennya.

Akselerometer pada inti alat ini mengubah energi mekanis dari getaran menjadi sinyal listrik yang dapat dianalisis. Sensor pada PCE-VT 3800 mampu menangkap frekuensi dari 10 Hz hingga 10 kHz, mencakup rentang yang relevan untuk sebagian besar mesin industri. Yang membedakan alat ini dari pendahulunya adalah kemampuannya mengukur tiga parameter getaran sekaligus: akselerasi (percepatan), velocity (kecepatan), dan displacement (perpindahan). Masing-masing parameter ini memberikan informasi berbeda tentang perilaku mesin – akselerasi sensitif terhadap fault frekuensi tinggi seperti kerusakan bantalan, velocity terkait dengan severity getaran secara keseluruhan, dan displacement mengukur pergerakan aktual komponen .

Pentingnya teknologi ini untuk jangka panjang terletak pada transisi dari model maintenance reaktif (“tunggu sampai rusak”) ke pendekatan prediktif yang berbasis kondisi. Dalam konteks industri 4.0 dimana efisiensi operasional menjadi penentu daya saing, kemampuan memprediksi waktu maintenance yang optimal dapat mengurangi downtime hingga 50% dan biaya perbaikan hingga 30%. Teknologi ini menjadi mata dan telinga bagi program reliability-centered maintenance, terutama di industri dengan equipment criticality tinggi seperti pembangkit listrik, oil & gas, dan manufaktur semikonduktor.

Mengenal Produk PCE-VT 3800 Secara Spesifik

PCE-VT 3800 adalah vibration meter digital portabel dengan sensor eksternal terpisah yang dirancang untuk memenuhi kebutuhan pemantauan getaran di lingkungan industri yang menuntut. Berbeda dengan vibration meter konvensional yang hanya menampilkan nilai getaran kasar, perangkat ini dilengkapi dengan evaluasi otomatis berdasarkan ISO 10816-3 yang langsung mengklasifikasikan kondisi mesin ke dalam kategori “baik/sedang/buruk” berdasarkan standar internasional .

Apa yang membuat PCE-VT 3800 istimewa dibandingkan kompetitor adalah pendekatan holistiknya dalam analisis getaran. Alat ini tidak hanya menyediakan pembacaan instan tetapi juga fungsi data logger yang mampu menyimpan hingga 50 set data dengan masing-masing 43.200 nilai terukur . Ini berarti alat dapat ditinggalkan di lapangan untuk memantau mesin selama periode extended, mengcapture trend getaran yang mungkin terlewatkan dalam inspeksi spot check.

Keunggulan berbeda lainnya terletak pada fleksibilitas mounting sensor dengan thread ¼-28″ dan adapter magnetik included, memudahkan pemasangan pada berbagai permukaan mesin. Sensor itu sendiri memiliki batas destruksi hingga 5000 g (peak)  dan dapat beroperasi pada suhu ekstrem dari -55°C hingga +150°C , membuatnya cocok untuk aplikasi di lingkungan yang paling keras sekalipun.

Desain dan Ergonomi

Dari segin fisik, PCE-VT 3800 didesain dengan pertimbangan ergonomis yang matang untuk penggunaan lapangan. Dengan bobot hanya 239 gram dan dimensi 165 x 85 x 32 mm , perangkat ini mudah digenggam dan dibawa selama inspeksi rutin. Body device memiliki proteksi IP52  yang memberikan perlindungan terhadap debu dan tetesan air, cukup untuk kebanyakan lingkungan industri.

Sensor getarannya terbuat dari stainless steel  dengan desain robust yang mampu menahan kondisi operasi yang menantang. Dengan berat hanya 52 gram tanpa kabel , sensor tidak membebani titik mounting dan meminimalkan efek massa tambahan yang dapat mengganggu pembacaan getaran yang akurat.

Untuk catu daya, PCE-VT 3800 mengandalkan baterai LiPo internal 2500 mAh yang dapat diisi ulang melalui port micro-USB . Kapasitas ini memberikan operating time hingga 20 jam  pada satu kali pengisian, cukup untuk shift produksi penuh bahkan lebih. Fleksibilitas pengisian via USB juga memudahkan teknisi yang sedang bertugas di lapangan dengan akses terbatas ke stop kontak.

Batas lingkungan operasi untuk unit utama adalah -20°C hingga +65°C dengan kelembaban 10% hingga 95% RH non-kondensasi . Kisaran ini mencakup sebagian besar kondisi pabrik di Indonesia, dari ru produksi berpendingin hingga gudang yang terpapar suhu ambient.

Antarmuka dan Pengalaman Pengguna

Pengalaman pengguna PCE-VT 3800 didesain untuk memudahkan teknisi dengan berbagai tingkat keahlian. Perangkat ini menampilkan layar LC 2.8 inci  yang cukup luas untuk menampilkan multiple parameter secara bersamaan dengan legibilitas yang baik bahkan under lighting yang kurang ideal.

Untuk memudahkan navigasi, antarmuka mendukung 12 bahasa termasuk English, German, French, Spanish, Italian, Dutch, Portuguese, Turkish, Polish, Russian, Chinese, dan Japanese . Dukungan multibahasa ini sangat valuable untuk perusahaan multinasional dengan standarisasi peralatan across different region.

Fitur kualitas hidup yang penting adalah kapasitas memori yang generous dengan 99 folder manual yang dapat menyimpan 50 nilai terukur masing-masing . Selain itu, mode data logger menawarkan berbagai trigger start/stop dengan interval pengukuran dari 1 detik hingga 12 jam , memberikan fleksibilitas untuk berbagai skenario monitoring.

Proses ekspor data juga dipermudah dengan koneksi micro-USB yang memungkinkan transfer data ke PC untuk analisis lebih lanjut. Data dapat diekspor dalam format CSV  yang kompatibel dengan berbagai software analisis seperti Excel maupun sistem LIMS (Laboratory Information Management System) yang banyak digunakan di industri farmasi dan food & beverage.

Fitur-fitur Cerdas dan Unggulan

Evaluasi Otomatis ISO 10816-3

Fitur unggulan pertama adalah kemampuan evaluasi otomatis berdasarkan standar ISO 10816-3 . Fitur ini secara otomatis menganalisis tingkat keparahan getaran mesin dan memberikan klasifikasi “baik/sedang/buruk” berdasarkan kriteria yang diakui secara internasional. Ini menghilangkan subjektivitas dalam penilaian kondisi mesin dan memastikan konsistensi across different technician.

Data Logger dengan Kapasitas Besar

Fitur data logging canggih dengan 50 lokasi memori yang masing-masing dapat menyimpan hingga 43.200 nilai terukur . Dengan interval pengukuran dapat diatur dari 1 detik hingga 12 jam, alat ini ideal untuk long-term monitoring dan trend analysis. Teknisi dapat menyetel alat untuk merekam getaran selama periode kritis operasi mesin dan menganalisis data tersebut untuk mengidentifikasi pola yang mengindikasikan developing fault.

Multi-Parameter Measurement

Kemampuan mengukur RMS, Peak, Peak-to-Peak, dan Crest Factor  secara simultan memberikan gambaran komprehensif tentang karakteristik getaran. Crest factor khususnya merupakan indikator useful untuk mendeteksi kerusakan bantalan sejak dini, karena nilai yang meningkat sering mengindikasikan adanya impuls impact yang merupakan tanda khas defek pada rolling elements bantalan.

Software untuk Analisis Mendalam

Software included memungkinkan visualisasi data secara grafis dan analisis tabular . Yang lebih penting, firmware device dapat diupdate melalui software , memastikan alat tetap up-to-date dengan fitur dan improvement terbaru tanpa perlu pembelian hardware baru.

Kontrol Eksternal dan Integrasi Sistem

Dalam era industrial IoT, kemampuan integrasi sistem menjadi kriteria penting dalam seleksi instrumentasi industri. PCE-VT 3800 menawarkan konektivitas USB  yang memungkinkan transfer data terukur ke komputer untuk dokumentasi dan analisis lebih lanjut.

Format ekspor CSV  yang disediakan oleh software accompanying memastikan kompatibilitas dengan beragam platform analisis data, dari Excel untuk analisis dasar hingga Python/R untuk analisis statistik lanjutan. Fleksibilitas ini sangat berharga untuk program pemeliharaan prediktif yang terintegrasi dengan sistem CMMS (Computerized Maintenance Management System).

Untuk organisasi dengan skala larger, kemampuan ini mendukung digitalisasi catatan pemeliharaan mesin dan pembentukan historical database yang dapat dianalisis untuk mengidentifikasi pola kerusakan berulang, mengoptimalkan interval pemeliharaan, dan akhirnya meningkatkan overall equipment effectiveness (OEE).

Spesifikasi Teknis Lengkap

Berikut adalah tabel spesifikasi teknis lengkap untuk PCE-VT 3800:

Untuk memahami angka-angka teknis ini dalam konteks praktis, bayangkan sebuah pompa sentrifugal yang bergetar dengan percepatan 100 m/s² – angka ini setara dengan sekitar 10 kali gravitasi bumi, cukup untuk melonggarkan baut mounting hanya dalam beberapa minggu operasi. Atau perpindahan 1 mm yang mungkin terlihat kecil, tetapi pada motor 3000 RPM, getaran dengan amplitudo ini dapat menghasilkan stress siklik yang signifikan pada bantalan dan seal.

Panduan Memilih dan Menggunakan Aksesori

Meskipun PCE-VT 3800 datang dengan package lengkap termasuk sensor, kabel spiral, adapter magnetik, dan kabel USB , pemahaman tentang aksesori komplementer dapat meningkatkan efektivitas penggunaannya.

Adapter magnetik yang termasuk dalam delivery scope sangat useful untuk pemasangan cepat pada permukaan feromagnetik, namun untuk permukaan non-magnetik seperti stainless steel atau aluminium, diperlukan adapter lain seperti cangkir hisap atau base adhesive. Mounting yang tepat sangat kritis karena mounting yang improper dapat mengubah karakteristik getaran yang terukur secara signifikan.

Faktor lain yang mempengaruhi hasil pengukuran termasuk:

• Kekakuan struktur yang diukur – struktur yang fleksibel dapat mengamplifikasi atau meredam getaran

• Lokasi pengukuran – idealnya sedekat mungkin dengan bantalan mesin

• Orientasi sensor – harus konsisten antara pengukuran yang berbeda untuk comparability

• Kontaminan seperti debu, kelembaban, atau cairan yang dapat mempengaruhi kopling antara sensor dan permukaan mesin

Panduan Penggunaan Langkah Demi Langkah

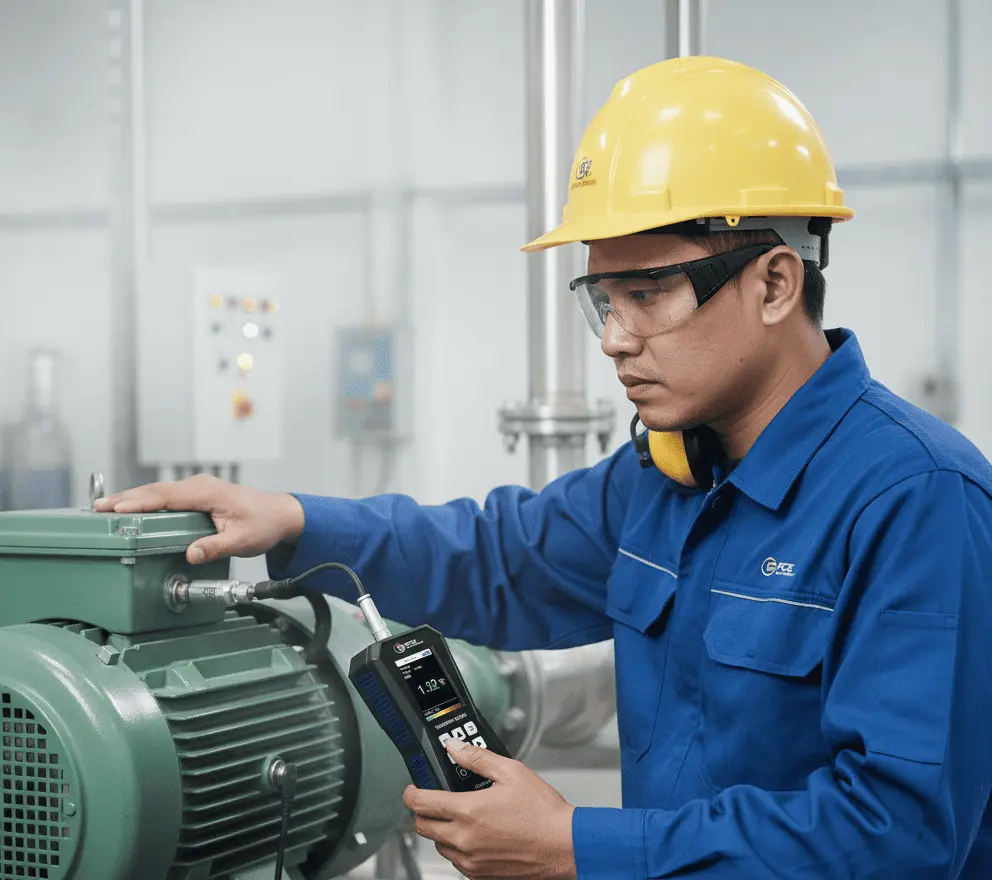

Mari kita terapkan PCE-VT 3800 dalam skenario nyata: pemantauan pompa sirkulasi di instalasi pengolahan air limbah.

Langkah 1: Persiapan
Pastikan perangkat terisi daya penuh. Periksa kebersihan permukaan mounting pada pompa – bersihkan dari kotoran, minyak, atau karat yang dapat mengurangi integritas kopling magnetik.

Langkah 2: Pemasangan Sensor
Tempelkan adapter magnetik ke sensor, lalu kencangkan ke permukaan datar yang dekat dengan bantalan pompa. Untuk pompa, titik ideal adalah pada housing bantalan di atas garis horizontal. Pastikan kontak yang solid dan stabil.

Langkah 3: Konfigurasi Pengukuran
Hidupkan vibration meter dan pilih parameter yang diinginkan. Untuk analisis umum pompa, velocity RMS dalam mm/s biasanya paling relevan. Atur rentang frekuensi sesuai dengan karakteristik mesin – untuk pompa sentrifugal standar, 10 Hz hingga 1000 Hz biasanya adequate.

Langkah 4: Pengambilan Data
Ambil pembacaan stabil selama operasi normal. Untuk pompa, ambil pembacaan dalam tiga arah: horizontal, vertikal, dan aksial. Catat semua nilai dengan feature manual memory. Jika tersedia trend yang mencurigakan, aktifkan data logger untuk pemantauan berkelanjutan selama 24 jam.

Langkah 5: Analisis dan Interpretasi
Gunakan fitur evaluasi otomatis ISO 10816-3 untuk klasifikasi awal. Bandingkan pembacaan dengan baseline historical jika tersedia. Untuk pompa sentrifugal, velocity melebihi 4.5 mm/s biasanya mengindikasikan kondisi yang membutuhkan investigasi lebih lanjut.

Langkah 6: Dokumentasi dan Pelaporan
Transfer data ke PC via USB, ekspor ke format CSV, dan sertakan dalam laporan pemeliharaan dengan timestamp dan kondisi operasi yang relevan (flow rate, pressure, dll).

Kesimpulan dan Rekomendasi

PCE-VT 3800 vibration meter merepresentasikan kombinasi ideal antara kemampuan laboratory-grade dan ruggedness peralatan lapangan. Dengan akurasi ±2% , rentang frekuensi hingga 10 kHz , dan fitur evaluasi otomatis berdasarkan ISO 10816-3 , alat ini memberikan value proposition yang compelling untuk organisasi yang serius menerapkan pemeliharaan prediktif.

Produk ini paling cocok untuk:

• Tim pemeliharaan industri di manufaktur, utilities, dan processing plants

• Provider jasa pemeliharaan yang membutuhkan instrumentasi terverifikasi

• Laboratorium pengujian yang melakukan failure analysis dan condition assessment

• Institusi pendidikan untuk training teknisi vibration analysis

Untuk aplikasi dengan budget lebih terbatas atau requirement yang lebih sederhana, model seperti Fluke 805 atau Rion VM-63C mungkin alternatif yang layak dipertimbangkan, meskipun dengan fitur yang lebih terbatas dibandingkan PCE-VT 3800 .

FAQ Singkat

Apa perbedaan antara measurement akselerasi, velocity, dan displacement?
Akselerasi mengukur tingkat perubahan kecepatan (baik untuk high frequency faults), velocity mengukur severity getaran secara keseluruhan (baik untuk condition monitoring umum), dan displacement mengukur pergerakan aktual dari posisi netral (baik untuk low frequency vibration).

Apakah PCE-VT 3800 sudah termasuk kalibrasi sertifikasi?
Berdasarkan informasi produk, alat ini tersedia “optionally with ISO factory certification” , yang berarti sertifikasi kalibrasi mungkin tersedia sebagai opsi tambahan.

Bagaimana cara transfer data dari perangkat ke komputer?
Data dapat ditransfer via koneksi micro-USB menggunakan software included yang memungkinkan analisis grafis dan ekspor data dalam format CSV .

Apakah sensor dapat digunakan pada permukaan panas?
Ya, sensor dirating untuk suhu operasi dari -55°C hingga +150°C , sehingga dapat digunakan pada kebanyakan mesin industri, meskipun perlu kehati-hatian untuk permukaan yang lebih panas dari rating tersebut.

Berapa lama baterai dapat bertahan dalam sekali pengisian?
Baterai LiPo 2500 mAh memberikan operating time sekitar 15-20 jam tergantung kecerahan display dan intensitas penggunaan .

Apakah perangkat cocok untuk mengukur getaran impact atau transient?
Dengan kemampuan mengukur parameter peak dan crest factor, alat ini dapat mendeteksi event transient, namun untuk analisis impact berulang yang membutuhkan high-speed capture, specialized instrument mungkin lebih appropriate.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya vibration meter yang andal dalam mendukung berbagai proses pemantauan kondisi mesin dan peralatan kritikal di industri Anda. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-VT 3800 Vibration Meter dan perangkat pemantauan kondisi lainnya untuk membantu perusahaan Anda mengoptimalkan program pemeliharaan prediktif, mencegah downtime tak terduga, dan memenuhi standar keandalan tertinggi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam monitoring getaran pada aset produksi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.

Rekomendasi Accelerometer Unggulan untuk Kebutuhan Anda

Referensi

• Panjaitan, F. B., Suryadi, D., & Zuliantoni. (2023). ANALISIS VIBRASI PADA POMPA. Rekayasa Mekanika, 7(2), 53–58. Retrieved from https://ejournal.unib.ac.id/rekayasamekanika/article/download/13275/6457/32823.

• Musad, B. N. (2024). ANALISIS VIBRASI SEBAGAI INDIKATOR KINERJA OPTIMAL PADA UNIT POMPA (studi dan evaluasi berdasarkan ISO 10816). SNITT: Seminar Nasional Teknik, (2024). Retrieved from https://snitt.polman-babel.ac.id/index.php/snitt/article/download/519/304/3187.
