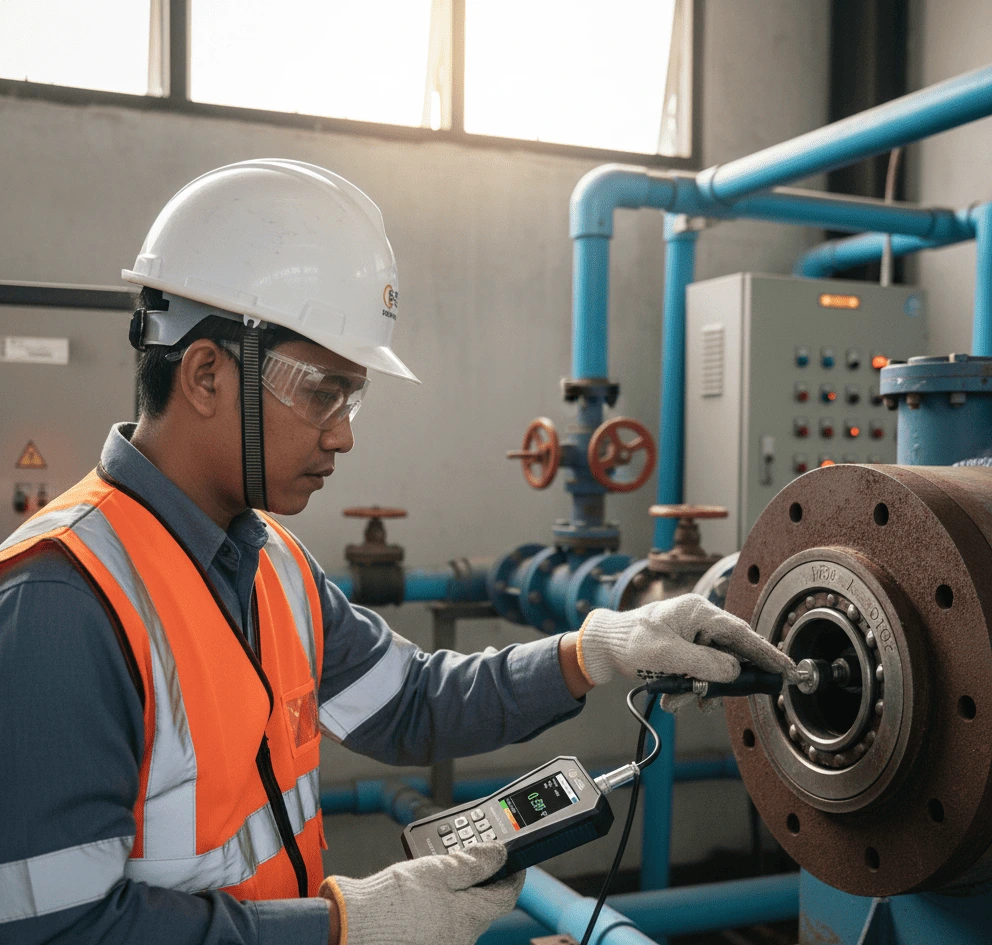

Di ruang blower aerasi WWTP, operator mulai menangkap dengung tipis yang tidak biasa. Arus motor masih stabil, suhu bantalan aman, dan debit udara belum turun. Dalam pengalaman perawatan, sinyal seperti ini sering menjadi “pembuka” masalah: unbalance impeller, misalignment kopling, atau awal keausan bearing. Jika tidak segera dikonfirmasi, beberapa minggu kemudian Anda berhadapan dengan downtime yang mengganggu kualitas proses—termasuk turunnya DO di kolam aerasi.
Solusi yang masuk akal adalah inspeksi getaran terjadwal pada titik-titik kritis: housing bearing, sisi kopling, casing blower/pompa, dan dudukan motor. Dengan membaca tiga parameter kunci—percepatan, kecepatan, dan simpangan—teknisi bisa melihat tren, menentukan prioritas tindakan (balancing, realignment, penggantian bearing), dan menutup celah kegagalan sebelum membesar.
PCE-VT 3800S hadir untuk kebutuhan tersebut. Ini adalah accelerometer/vibration meter portabel dengan sensor eksternal, fungsi data logger, evaluasi otomatis mengacu ISO 10816-3, serta koneksi PC melalui micro-USB, sehingga cocok untuk WTP/WWTP, pabrik F&B, farmasi/biotek, industri proses/kimia, hingga laboratorium QA/QC dan teaching lab.
Mengenal teknologi accelerometer getaran
Accelerometer piezoelektrik mengonversi gaya inersia akibat percepatan getaran menjadi sinyal listrik. Ketika sensor menempel pada permukaan mesin, massa internalnya menekan elemen piezo seirama dengan getaran, menghasilkan tegangan yang proporsional terhadap percepatan. Instrumen kemudian menampilkan percepatan (m/s² atau g), mengintegrasikannya menjadi kecepatan (mm/s)—parameter yang lazim untuk evaluasi “kesehatan umum” mesin menurut praktik ISO 10816/20816—dan, bila diperlukan, mengintegrasikan lagi menjadi simpangan (μm atau mm) yang relevan bagi mesin berputaran rendah.
Dari sudut pandang jangka panjang, pengukuran getaran adalah jembatan menuju maintenance prediktif: kita tidak lagi menunggu mesin gagal, melainkan bereaksi terhadap tren dan ambang yang terukur. Unbalance biasanya dominan pada 1× RPM, misalignment memunculkan harmonik tertentu, sementara keausan bearing memperkaya energi pada frekuensi lebih tinggi. Dengan trending konsisten, aset bertahan lebih lama, biaya tak terduga menurun, dan keselamatan proses meningkat.
Dibanding pendekatan konvensional seperti inspeksi visual atau “mendengarkan suara” mesin, pengukuran getaran bersifat kuantitatif, repeatable, dan mudah distandardisasi. Data yang konsisten di titik dan sumbu yang sama dapat diinterpretasi lintas shift, lintas lokasi, serta diaudit saat evaluasi internal maupun eksternal.
Mengenalkan PCE-VT 3800S secara spesifik
PCE-VT 3800S adalah vibration meter genggam dari PCE Instruments dengan sensor eksternal dan basis magnet/probe tip. Alat ini mengukur percepatan, kecepatan, dan simpangan; mendukung parameter RMS, peak, peak-to-peak, serta crest factor; dilengkapi data logger, memori internal, koneksi PC via micro-USB, dan evaluasi otomatis sesuai ISO 10816-3 (good/bad). Paketnya termasuk baterai Li-Po isi ulang sehingga praktis untuk rute inspeksi di lantai produksi, ruang pompa, sampai area aerasi.
Keistimewaannya dibanding banyak vibrometer portabel lain di kelasnya adalah kombinasi tiga parameter + data logging + evaluasi ISO 10816-3 langsung di unit, ditambah rentang ukur yang lebar (hingga 399,9 m/s² untuk percepatan dan 399,9 mm/s untuk kecepatan) sehingga sanggup menangani skenario dari mesin sehari-hari sampai kejadian impulsif tinggi.
Desain dan ergonomi
Secara fisik, unit genggam PCE-VT 3800S ringkas dengan casing plastik teknik yang ringan namun cukup tangguh untuk lingkungan utilitas. Sensor accelerometer eksternal dilengkapi handgrip dan spiral cable agar fleksibel menjangkau titik sempit. Tata letak tombol dibuat sederhana sehingga operator yang baru pertama memegang alat bisa langsung beralih parameter, menahan pembacaan (Hold), atau memulai logging tanpa kurva belajar panjang.
Baterai internal Li-Po 3,7 V berkapasitas 2500 mAh memberi waktu operasi sekitar 15–20 jam (bergantung kecerahan layar). Pengisian dilakukan melalui micro-USB 5 VDC, 500 mA—praktis di lapangan. Untuk menjaga repeatability, teknik pemasangan sangat penting: bersihkan permukaan, gunakan magnet base di permukaan ferromagnetik yang kaku, dan hindari pelat tipis yang mudah beresonansi. Peringatan lingkungan kerja juga jelas: kelas proteksi IP52 berarti tahan debu ringan dan tetesan air, tetapi bukan untuk direndam atau disemprot tekanan tinggi—relevan untuk ruang pompa yang lembap namun tetap perlu kehati-hatian.
Antarmuka dan pengalaman pengguna
Layar LC 2,8 inci dengan backlight menampilkan angka besar—membantu keterbacaan di ruang bising atau minim cahaya. Menu mendukung banyak bahasa (Inggris, Jerman, Prancis, Spanyol, Italia, Belanda, Portugis, Turki, Polandia, Rusia, Mandarin, Jepang), memudahkan tim multibahasa. Pengguna dapat memilih satuan metrik/imperial dan parameter ukur (RMS/Peak/Peak-Peak, crest factor).
Fitur kualitas hidup yang menonjol: memori manual (99 folder × 50 data) untuk pencatatan cepat saat rute, serta data logger dengan aneka trigger start/stop, interval logging 1 detik hingga 12 jam, dan 50 lokasi memori dengan total 43.200 data—cukup untuk misi trending mingguan. Data dapat diunduh ke PC sebagai CSV melalui perangkat lunak yang disertakan, sehingga analisis grafik dan tabular menjadi mudah dan audit-ready.
Fitur-fitur cerdas/unggulan
PCE-VT 3800S memadukan fitur yang langsung terasa manfaatnya di lapangan:
-
Pengukuran multi-parameter (percepatan, kecepatan, simpangan) dengan mode RMS, peak, peak-peak, serta crest factor. Ini mempersingkat investigasi: screening kondisi umum dengan kecepatan RMS, lalu mendalami kejadian impulsif menggunakan percepatan dan crest factor.
-
Data logger internal yang fleksibel: interval 1 s–12 h, beragam trigger, dan kapasitas hingga 43.200 pembacaan. Mengurangi pencatatan manual dan meningkatkan konsistensi trending.
-
Evaluasi otomatis ISO 10816-3 (good/bad) yang mempercepat pengambilan keputusan di lokasi—berguna untuk operator non-ahli getaran.
-
Konektivitas PC via micro-USB + ekspor CSV, sehingga integrasi ke spreadsheet/LIMS dan pelaporan audit berjalan mulus.
-
Baterai Li-Po isi ulang 2500 mAh (±15–20 jam), cukup untuk satu sampai dua hari kerja tanpa sering mengisi daya.
Bagi tim produksi dengan banyak aset berputar (pompa transfer, blower aerasi, mixer, agitator, gearbox), kombinasi fitur ini berarti inspeksi lebih cepat, salah baca lebih kecil, dan dokumentasi yang rapi.
Kontrol eksternal dan integrasi sistem
Alur data tipikal: ambil rute, logging di titik kritis, unduh ke PC melalui micro-USB, olah di perangkat lunak bawaan (grafik dan tabel), lalu ekspor CSV untuk analisis lanjutan di Excel atau impor ke LIMS/CMMS. Dengan begitu:
-
Tren mingguan/bulanan per titik dapat dipantau untuk mengatur ambang “warning/danger”.
-
Laporan audit periodik dapat dihasilkan konsisten untuk QA/QC atau regulator.
-
Investigasi pasca-perbaikan (balancing/alignment) bisa dibandingkan head-to-head dengan baseline.
Spesifikasi teknis lengkap
| Bagian | Spesifikasi |
|---|---|
| Parameter ukur | Percepatan, kecepatan, simpangan |
| Parameter statistik | RMS, Peak, Peak-Peak, Crest factor |
| Percepatan – Rentang ukur | 0.0 … 399.9 m/s² (0.0 – 15744 in/s²) |
| Percepatan – Resolusi | 0.1 m/s² (3.94 in/s²) |
| Percepatan – Akurasi @160 Hz | ±2% |
| Percepatan – Rentang frekuensi | 10 Hz … 10 kHz |
| Kecepatan – Rentang ukur | 0.00 … 399.9 mm/s (0.00 – 15.74 in/s) |
| Kecepatan – Resolusi | 0.1 mm/s (0.0039 in/s) |
| Kecepatan – Akurasi @160 Hz | ±2% |
| Kecepatan – Rentang frekuensi | 10 Hz … 1 kHz |
| Simpangan – Rentang ukur | 0.000 … 3.9 mm (0.000 – 0.154 in) |
| Simpangan – Resolusi | 1 µm (39.4 µin) |
| Simpangan – Akurasi @160 Hz | ±2% |
| Simpangan – Rentang frekuensi | 10 Hz … 200 Hz |
| Memori manual | 99 folder, masing-masing 50 nilai |
| Data logger | Beragam trigger start/stop; interval 1 s … 12 h; 50 lokasi memori total 43.200 nilai |
| Satuan | Metrik/imperial dapat dipilih |
| Layar | LC 2,8 inci (backlit) |
| Bahasa menu | English, German, French, Spanish, Italian, Dutch, Portuguese, Turkish, Polish, Russian, Chinese, Japanese |
| Catu daya | Baterai Li-Po internal 3.7 V, 2500 mAh; pengisian micro-USB 5 VDC, 500 mA |
| Waktu operasi | Sekitar 15 … 20 jam (tergantung kecerahan layar) |
| Kondisi operasi/penyimpanan (unit) | Suhu −20 … +65 °C; kelembapan 10 … 95% RH, non-condensing |
| Kelas proteksi (unit) | IP52 |
| Dimensi (unit) | 165 × 85 × 32 mm |
| Berat (unit) | 239 g |
| Sensor — Frekuensi resonansi | 24 kHz |
| Sensor — Sensitivitas transversal | ≤ 5% |
| Sensor — Batas kehancuran | 5000 g (peak) |
| Sensor — Suhu operasi/penyimpanan | −55 … +150 °C |
| Sensor — Material housing | Stainless steel dan plastik |
| Sensor — Ulir pemasangan | ¼-28″ |
| Sensor — Dimensi | Ø 29 × 81 mm |
| Sensor — Berat (tanpa kabel) | 119 g |
| Sensor — Kelas proteksi | IP52 |
| Konektivitas PC | Micro-USB; ekspor data CSV melalui software |
| Evaluasi ISO | Evaluasi otomatis sesuai ISO 10816-3 (good/bad) |
| Cakupan pengiriman | Unit PCE-VT 3800S, sensor dengan handgrip, spiral cable, measuring tip, kabel micro-USB, USB stick berisi software & instruksi, quick start guide, service bag |
Penjelasan awam cepat:
-
Rentang frekuensi menunjukkan “wilayah suara” yang didengar sensor. Kecepatan (10 Hz–1 kHz) cocok untuk penilaian umum mesin berputar. Percepatan hingga 10 kHz menangkap kejadian impulsif seperti cacat bearing. Sementara simpangan (10–200 Hz) membantu saat rpm rendah.
-
Resolusi 1 µm untuk simpangan berarti alat bisa membedakan pergerakan setipis rambut manusia yang dibagi ratusan—cukup sensitif untuk mixer/agitator pelan.
-
Kelas IP52 cukup untuk lingkungan utilitas yang berdebu ringan/percikan kecil, namun hindari semprotan tekanan tinggi.
Panduan memilih komponen tambahan
Meski paket standar sudah lengkap, beberapa aksesori/opsi penggunaan akan meningkatkan repeatability dan keselamatan kerja.
Fokus pengukuran dan contoh aplikasi
| Fokus | Pita frekuensi yang relevan | Parameter utama | Contoh aplikasi |
|---|---|---|---|
| Kesehatan umum mesin | 10–1000 Hz | Kecepatan RMS (mm/s) | Pompa transfer dan blower aerasi di WTP/WWTP, motor proses F&B/farmasi |
| Diagnostik bearing/impulsif | 1–10 kHz | Percepatan (RMS/Peak), crest factor | Motor high-speed, bearing aerator, gearbox |
| Putaran rendah | 10–200 Hz | Simpangan (μm/mm) | Mixer, agitator, gear reducer pada kimia/bioproses |
Aksesori yang disarankan
-
Magnet base dengan gaya tarik kuat untuk permukaan ferromagnetik.
-
Measuring tip (probe) untuk titik sempit atau permukaan non-ferro.
-
Kabel spiral/perpanjangan untuk akses ke area sulit.
-
Carrying bag keras untuk melindungi sensor dan konektor.
-
Label/ID titik ukur, spidol cat, dan peta rute inspeksi untuk konsistensi trending.
Faktor yang memengaruhi hasil
-
Kebersihan dan kekakuan permukaan pemasangan sensor.
-
Konsistensi posisi dan orientasi sumbu (vertikal/horizontal/aksial).
-
Kondisi operasi saat pengukuran (beban, RPM, suhu)—usahakan setara antar sesi.
-
Rangka/pipa/fondasi bisa menyalurkan getaran asing; pilih lokasi yang representatif.
Panduan penggunaan langkah demi langkah (kasus WWTP)
Skenario: blower aerasi mengeluarkan dengung tipis. Tujuan: konfirmasi level getaran, bandingkan dengan baseline, dan tentukan perlu tindakan korektif.
-
Persiapan
Siapkan PCE-VT 3800S, pastikan baterai di atas 50%, sensor terhubung, dan aksesori lengkap (magnet base, measuring tip, kain pembersih). Siapkan lembar rute berisi titik ukur: housing bearing sisi kopling/non-kopling, casing blower, dan housing motor. Atur interval logging bila ingin rekam kontinu (mis. 1 s). -
Pemeriksaan awal
Catat kondisi operasi: RPM, beban, dan suhu sekitar. Bersihkan titik pemasangan sensor dari debu/minyak agar kopling magnet maksimal. Pastikan kabel spiral tidak menggantung bebas yang bisa “memetik” getaran semu. -
Pemasangan sensor
Tempel magnet base pada permukaan kaku sedekat mungkin dengan sumber getaran (dekat bearing). Hindari pelat tipis atau penutup yang mudah beresonansi. Kencangkan handgrip bila menggunakan measuring tip di titik sempit. -
Pengukuran utama
Pilih kecepatan RMS (mm/s). Ambil pembacaan di setiap titik dan, jika SOP Anda memerlukan, di tiga orientasi (V/H/A). Gunakan fungsi Hold agar angka stabil saat dicatat. Untuk validasi cepat, manfaatkan evaluasi ISO 10816-3 pada unit (indikasi good/bad). -
Pengukuran tambahan
Beralih ke percepatan untuk mengecek komponen impulsif (bearing). Jika blower berputaran relatif rendah atau ada indikasi orbit besar, ukur simpangan. Gunakan crest factor sebagai indikator adanya impuls puncak. -
Dokumentasi & logging
Simpan bacaan ke memori manual (folder sesuai ID mesin) atau aktifkan data logger untuk pengambilan berkelanjutan. Setelah rute selesai, unduh data via micro-USB, tinjau grafik, dan ekspor CSV untuk diolah di Excel/LIMS. -
Evaluasi awal
Bandingkan nilai sekarang dengan baseline historis di titik yang sama. Bila melampaui ambang internal (warning/danger) atau tren meningkat tajam, tingkatkan frekuensi inspeksi dan rencanakan tindakan korektif. -
Tindak lanjut
Lakukan balancing/alignment/penggantian bearing sesuai temuan. Ulangi pengukuran pasca-perbaikan untuk memastikan nilai kembali ke baseline dan dokumentasikan sebagai bukti audit.
Kesimpulan dan rekomendasi
PCE-VT 3800S memadukan tiga parameter inti, data logger fleksibel, evaluasi otomatis ISO 10816-3, dan koneksi PC dalam paket genggam yang nyaman. Untuk operasi utilitas 24/7—WTP/WWTP, pabrik F&B, farmasi/biotek, maupun industri proses/kimia—alat ini membantu mengubah dugaan menjadi keputusan berbasis data.
Paling diuntungkan:
-
Unit utilitas dengan pompa/blower kritis yang harus selalu siaga.
-
QA/QC dan engineering yang membutuhkan histori tren yang dapat diaudit.
-
Teaching lab dan kampus yang mengajarkan condition monitoring dengan perangkat praktis.
-
Akuakultur/perikanan yang ingin mengelola kesehatan aerator dan sirkulasi air secara preventif.
Jika kebutuhan Anda menuntut trending jangka panjang dan pelaporan rutin, manfaatkan data logger, ekspor CSV, dan integrasikan ke CMMS/LIMS. Perhatikan juga batas lingkungan (IP52) dan praktik pemasangan sensor agar repeatability tetap tinggi.
FAQ singkat
-
Apakah PCE-VT 3800S cocok untuk semua mesin berputar?
Cocok untuk pompa, blower, motor, gearbox, aerator, dan mixer. Pilih parameter dan pita frekuensi sesuai karakter mesin. -
Parameter mana yang paling tepat untuk screening cepat?
Kecepatan RMS (mm/s) sesuai praktik ISO 10816/20816. Percepatan membantu menilai kejadian impulsif (bearing), simpangan bermanfaat pada rpm rendah. -
Seberapa besar memori dan logging yang tersedia?
Memori manual 99 folder × 50 nilai, dan data logger dengan interval 1 s–12 h sampai 50 lokasi memori total 43.200 nilai. -
Bisakah data diekspor ke Excel atau LIMS?
Bisa, melalui micro-USB dan software bawaan; data dapat diekspor sebagai CSV untuk dianalisis lanjut atau diimpor ke LIMS/CMMS. -
Apakah alat ini tahan air?
Kelas proteksi IP52: tahan debu ringan dan tetesan. Hindari semprotan tekanan tinggi atau perendaman; gunakan pelindung tambahan di area sangat basah.
