PCE-VT 3800S-ICA: Akselerometer Getaran ISO Untuk QA/QC

Bayangkan shift malam di instalasi pengolahan air limbah. Operator mendapati satu pompa sentrifugal mengeluarkan suara sedikit “kasar” saat beban naik. Di panel, semua indikator proses masih hijau—debit, tekanan, suhu stabil. Namun getaran casing terasa lebih “penuh” dibanding pekan lalu. Di sini sering terjadi dilema: melanjutkan operasi dan berharap baik-baik saja, atau menghentikan pompa dan mengambil risiko jeda layanan? Pilihan yang salah bisa berujung pada ausnya bearing, misalignment poros, hingga downtime tak terencana yang memicu overload di lini lain.

Solusinya adalah membuat gejala samar tadi menjadi angka yang objektif, terukur, dan bisa ditelusuri. Dengan begitu, tim bisa mengambil keputusan berbasis data: tetap jalan dengan pengawasan, turunkan beban, atau jadwalkan perbaikan. Kebutuhan ini dijawab oleh akselerometer/vibration meter portabel bersertifikat—yang sanggup membaca percepatan, kecepatan, maupun simpangan getaran, lalu menyimpannya sebagai bukti audit.

Accelerometer PCE-VT 3800S-ICA (termasuk ISO Calibration Certificate) dirancang persis untuk itu: inspeksi cepat dan terkalibrasi pada mesin berputar di WTP/WWTP, F&B, farmasi/biotek, hingga fasilitas riset dan teaching lab. Dengan memadukan pengukuran tiga besaran (percepatan, kecepatan, simpangan), memori internal, data logger, dan evaluasi otomatis mengacu ISO 10816-3, perangkat ini membantu tim QA/QC dan maintenance mendeteksi masalah lebih dini—sebelum menjadi insiden mahal.

Mengenal teknologi dari produk tersebut

Akselerometer piezoelektrik adalah “telinga” presisi untuk getaran. Ketika permukaan mesin berosilasi, kristal piezo menghasilkan muatan listrik sebanding dengan percepatan. Sinyal ini lalu diproses menjadi tiga besaran yang akrab di dunia pemeliharaan: percepatan (m/s²) untuk mengendus kejadian frekuensi tinggi seperti incipient bearing fault; kecepatan (mm/s)—umumnya dalam RMS—yang berkorelasi baik dengan energi getaran dan menjadi rujukan evaluasi kondisi mesin; serta simpangan (μm/mm) untuk melihat amplitudo osilasi pada frekuensi rendah.

Kenapa penting untuk jangka panjang? Karena getaran adalah indikator kesehatan mesin yang paling demokratis: mudah diakses dari luar (non-intrusif), relatif cepat diukur, dan bisa ditrending. Dengan tren, tim beralih dari perawatan reaktif (memperbaiki saat rusak) ke prediktif (mengambil tindakan saat indikator bergerak “keluar jalur”). Hasilnya: downtime berkurang, suku cadang dipakai lebih efisien, dan rencana produksi lebih stabil.

Kelebihan pendekatan getaran dibanding metode konvensional:

• Kuantitatif, repeatable, dan bisa dibakukan lintas aset & lokasi.

• Sensitif terhadap gejala dini: unbalance ringan, looseness, misalignment, pitting awal pada bearing.

• Terhubung ke standar seperti ISO 10816/20816 sehingga interpretasi lebih objektif.

• Mampu membangun jejak audit lewat pencatatan rapi—terutama saat perangkat disertai sertifikat kalibrasi ISO seperti varian ICA.

Spesifikasi Dan Fitur Produk

PCE-VT 3800S-ICA adalah vibration meter portabel dengan sensor eksternal, dilengkapi sertifikat kalibrasi ISO dalam paket pembelian. Tiga besaran—percepatan, kecepatan, simpangan—dipenuhi dengan rentang luas: percepatan hingga 399,9 m/s², kecepatan hingga 399,9 mm/s, dan simpangan hingga 3,9 mm. Perangkat menawarkan parameter RMS, Peak, Peak-to-Peak, serta Crest Factor, dan uniknya menyediakan evaluasi otomatis menurut ISO 10816-3—berguna sebagai rujukan cepat di lapangan.

Yang membuatnya menonjol:

• Sertifikat kalibrasi ISO sudah termasuk (varian ICA), memperkuat kepatuhan QA/QC.

• Evaluasi otomatis mengacu ISO 10816-3, mempersingkat interpretasi awal kondisi mesin.

• Data logger internal dengan berbagai trigger, interval hingga 12 jam, dan kapasitas besar—mendukung trending sederhana tanpa alat tambahan.

• Konektivitas PC via micro-USB dengan perangkat lunak untuk pembacaan, grafik, dan ekspor CSV—memudahkan integrasi ke Excel/LIMS/CMMS.

Desain dan ergonomi

Unit utama berbentuk genggam dengan layar LC 2,8 inci yang jelas untuk pemakaian lapangan. Sensor getaran eksternal dilengkapi handgrip dan kabel spiral sehingga mudah mencapai titik ukur yang sempit di sekitar pompa, motor, atau gearbox. Antarmuka tombol dibuat lugas untuk memilih besaran ukur, parameter (RMS/Peak/Peak-Peak), fungsi Hold, hingga akses memori. Housing menggabungkan plastik teknik dengan elemen pelindung, sementara sensor menggunakan material stainless steel dan plastik untuk ketahanan di lingkungan industri.

Dimensi meter 165 × 85 × 32 mm dengan berat sekitar 239 g—cukup ringan untuk one-hand operation sepanjang rute inspeksi. Catu daya memakai baterai Li-Po internal 3,7 V/2500 mAh yang dapat diisi ulang melalui micro-USB 5 V, 500 mA. Durasi operasi tipikal 15–20 jam (bergantung tingkat kecerahan layar), cocok untuk satu atau dua shift kerja. Untuk penggunaan outdoor atau di ruang pompa yang redup, backlight membantu keterbacaan tanpa mengorbankan terlalu banyak baterai.

Batas lingkungan operasi dan proteksi: kelas perlindungan IP52—tahan debu terbatas dan tetesan air secara vertikal—cukup untuk area utilitas yang tidak terkena semprotan kuat/CIP langsung. Rentang suhu operasi/penyimpanan meter −20 hingga +65 °C dengan kelembapan 10–95 %RH (non-condensing). Sensor getaran sendiri memiliki ketahanan yang lebih tinggi: temperatur −55 hingga +150 °C, sehingga aman untuk titik panas di sekitar bearing (selama kabel dan pegangan dijaga dari panas berlebih). Rekomendasi lapangan: gunakan basis magnet/ulir untuk repeatability, siapkan kain pembersih titik ukur, dan bawa baterai powerbank jika logging berkepanjangan.

Antarmuka dan pengalaman pengguna

Layar LC 2,8 inci menampilkan nilai utama besar (mm/s, m/s², mm) dan ikon status baterai, mode pengukuran, serta parameter (RMS/Peak/Peak-Peak/Crest Factor). Menu perangkat tersedia dalam banyak bahasa: Inggris, Jerman, Prancis, Spanyol, Italia, Belanda, Portugis, Turki, Polandia, Rusia, Tionghoa, Jepang—bermanfaat untuk organisasi multibahasa dan pelatihan operator.

Navigasi tombol sederhana: pemilihan besaran ukur, unit metrik/imperial, akses memori, dan start/stop logging. Fitur kenyamanan yang relevan bagi teknisi:

• Auto-hold/peak hold untuk menstabilkan bacaan pada kondisi getaran fluktuatif.

• Auto-off untuk menghemat baterai.

• Penyimpanan manual per titik (99 folder × 50 nilai = 4950 entri) untuk rute inspeksi cepat.

• Data logger internal dengan berbagai trigger dan interval 1 s hingga 12 jam untuk pemantauan tren.

Setelah pengukuran, data dapat dibaca ulang di PC menggunakan software yang disertakan (USB stick), divisualisasikan dalam bentuk grafik dan tabel, lalu diekspor ke CSV untuk analisis lanjutan di Excel atau integrasi ke LIMS/CMMS.

Fitur-fitur cerdas/unggulan

• Sertifikat Kalibrasi ISO (termasuk): memastikan jejak telusur, memudahkan validasi alat, dan mempercepat proses audit QA/QC—relevan untuk farmasi, F&B, dan utilitas air yang teregulasi.

• Evaluasi otomatis ISO 10816-3: membantu menilai “baik/buruk” kondisi mesin berbasis nilai kecepatan RMS—praktis untuk screening cepat di lapangan.

• Parameter lengkap: RMS, Peak, Peak-to-Peak, Crest Factor—memungkinkan pendekatan diagnostik yang fleksibel (mis. crest factor untuk indikasi early bearing fault).

• Logging fleksibel: interval 1 detik hingga 12 jam, berbagai trigger start/stop—hemat waktu saat butuh monitoring tren tanpa hadir terus di lokasi.

• Memori besar & terstruktur: 99 folder (50 nilai/folder) plus 50 lokasi logging dengan total hingga 43.200 nilai—rapi untuk rute berkala dan proyek studi.

• Multi-bahasa & unit metrik/imperial: mengurangi salah baca dan mempercepat onboarding operator baru.

• Baterai isi ulang 2500 mAh, 15–20 jam: cukup untuk satu hari kerja lapangan tanpa colokan.

• Software PC + ekspor CSV: memudahkan dokumentasi untuk audit, laporan mingguan, dan analisis tren lintas aset.

Manfaat praktis: penghematan waktu inspeksi, konsistensi antar-operator, mengurangi salah baca, dan memperkuat ketertelusuran data untuk keputusan maintenance yang defensible.

Kontrol eksternal dan integrasi sistem

PCE-VT 3800S-ICA terhubung ke PC melalui micro-USB. Software yang disertakan memungkinkan:

• Pembacaan ulang data yang tercatat (manual maupun logger).

• Tabel & grafik tren untuk setiap titik/mesin.

• Ekspor CSV—siap dibuka di Excel atau diimpor ke LIMS/CMMS.

Alur kerja yang disarankan:

1. Tetapkan rute dan ID titik ukur (label fisik di mesin).

2. Rekam nilai RMS (mm/s) dan parameter lain sesuai SOP.

3. Ekspor ke CSV, konsolidasikan ke master spreadsheet/LIMS.

4. Plot tren dan tetapkan batas alarm internal (berbasis baseline + standar ISO 10816/20816).

5. Jadwalkan inspeksi lanjut/aksi korektif jika tren melampaui batas.

Pendekatan ini skalabel—dari satu pompa di WTP hingga puluhan motor di lini F&B—selama konsistensi prosedur dan penamaan titik dijaga.

Spesifikasi teknis lengkap

Sumber: halaman resmi PCE Instruments untuk PCE-VT 3800S-ICA (data pada cuplikan yang Anda kirim).

Penjelasan awam: kecepatan RMS (mm/s) ibarat “kerasnya” goyangan—semakin tinggi, energi getaran makin besar dan berpotensi mempercepat keausan. Percepatan (m/s²) peka pada benturan mikro—berguna untuk mendeteksi dini masalah bearing. Sementara simpangan (mm) menggambarkan seberapa jauh casing “melenggang” pada putaran rendah. Rentang frekuensi menunjukkan pita “pendengaran” alat: misalnya, kecepatan efektif hingga 1 kHz cocok untuk evaluasi kondisi umum mesin berputar; percepatan hingga 10 kHz menangkap kejadian frekuensi tinggi.

Panduan memilih komponen tambahan

Untuk hasil konsisten, pemilihan aksesori pemasangan sensor sangat penting.

Faktor yang memengaruhi hasil:

• Metode pemasangan (ulir/magnet >> dipegang tangan).

• Kondisi permukaan (rata & bersih menghasilkan sinyal terbaik).

• Beban dan kondisi operasi (ukur pada beban normal).

• Arah pengukuran (horizontal, vertikal, aksial) dan konsistensinya.

• Variasi suhu dan waktu (ukur pada jam serupa untuk tren yang adil).

Panduan cara menggunakan produk langkah demi langkah

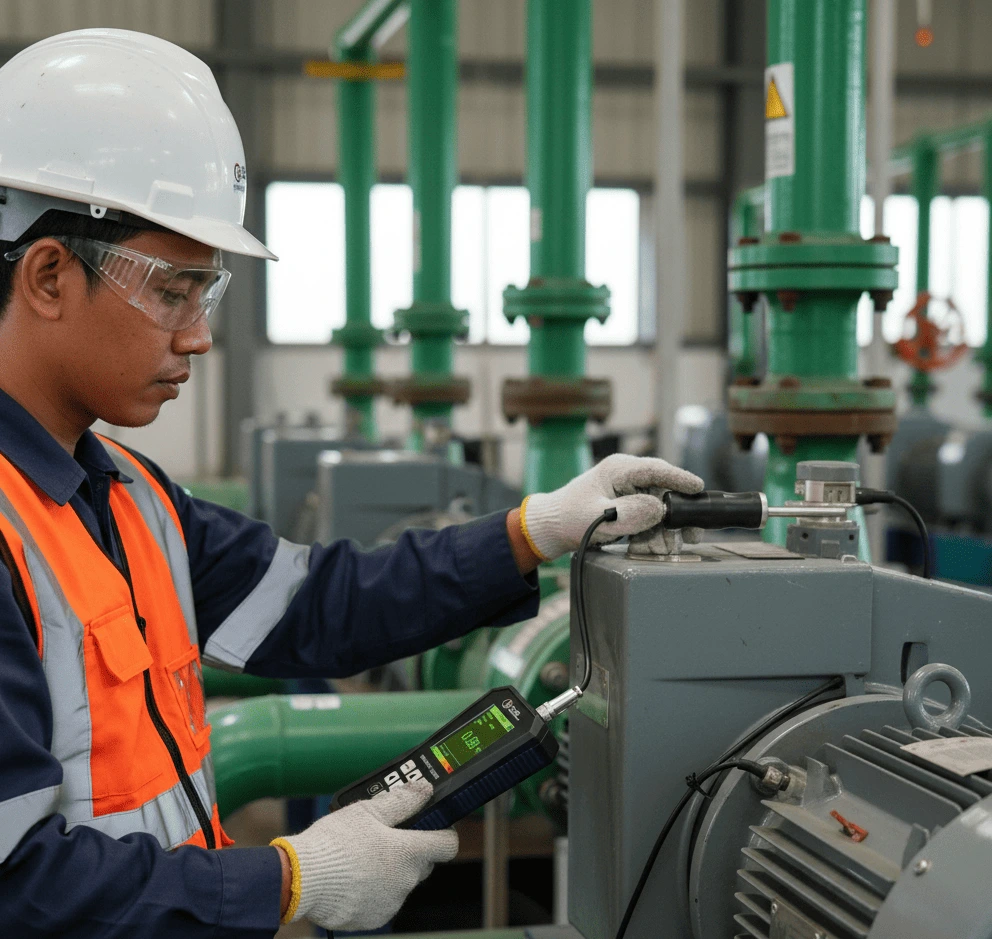

Studi kasus: pompa sentrifugal WWTP dengan gejala getaran meningkat.

1. Persiapan

   • Pastikan APD (helm, kacamata, sarung tangan). Tinjau SOP keselamatan dan akses area.

   • Isi baterai meter, siapkan sensor dengan magnet/ulir, kain pembersih titik ukur.

   • Siapkan form rute/lembar Excel dengan kolom: tanggal, ID mesin, titik & arah, kondisi beban, nilai RMS, catatan.

2. Penentuan titik

   • Minimal tiga arah: horizontal, vertikal (radial), dan aksial pada sisi pompa & motor.

   • Tandai titik (cat/label) agar kunjungan berikutnya konsisten.

3. Persiapan permukaan

   • Bersihkan cat terkelupas/korosi ringan. Gunakan pad perata bila perlu untuk kontak magnet stabil.

4. Pemasangan sensor

   • Pasang magnet/ulir pada titik terpilih. Hindari menahan sensor dengan tangan.

   • Periksa kabel tidak tertarik atau menyentuh poros berputar.

5. Setelan alat

   • Pilih besaran “Velocity (mm/s)” dan parameter “RMS”.

   • Aktifkan hold/auto-hold untuk menangkap nilai stabil.

   • Jika ingin trending, aktifkan data logger (interval 1–5 s cukup untuk screening).

6. Pengukuran

   • Jalankan pompa pada beban normal. Catat tiga bacaan per titik; ambil rata-rata.

   • Ulangi pada arah aksial untuk indikasi misalignment.

7. Evaluasi cepat

   • Gunakan evaluasi otomatis ISO 10816-3 sebagai screening. Bandingkan juga dengan baseline historis mesin tersebut.

   • Lonjakan radial signifikan → curigai unbalance/looseness; lonjakan aksial → misalignment; kenaikan percepatan HF → indikasi bearing.

8. Dokumentasi & ekspor

   • Simpan nilai di memori manual (folder per mesin) atau jalankan logger untuk tren.

   • Hubungkan ke PC, impor ke software, ekspor CSV, dan plot tren mingguan.

9. Tindak lanjut

   • Jika nilai melampaui batas internal, jadwalkan balancing/alignment/inspeksi bearing saat window perawatan terdekat.

   • Setelah servis, lakukan pengukuran ulang sebagai verifikasi pasca-perbaikan.

10. Komunikasi lintas tim

• Laporkan ringkas: mesin, titik/arah, nilai RMS, status ISO 10816-3, rekomendasi aksi. Simpan di LIMS/CMMS untuk jejak audit.

Kesimpulan dan rekomendasi

PCE-VT 3800S-ICA memadukan tiga hal penting untuk program predictive maintenance yang rapi: (1) pengukuran lengkap (acc/vel/disp) dengan parameter RMS/Peak/Peak-Peak/Crest Factor, (2) kepastian ukur lewat sertifikat kalibrasi ISO, dan (3) alur data yang jelas berkat memori terstruktur, data logger, serta ekspor CSV melalui software PC. Untuk QA/QC utilitas air, F&B, farmasi/biotek, plating/galvanis, hingga teaching lab, perangkat ini sangat cocok sebagai alat inspeksi rute harian, verifikasi pasca-servis, dan dokumentasi audit-ready.

Siapa yang paling diuntungkan?

• Tim maintenance yang butuh alat portabel untuk banyak aset berputar.

• QA/QC yang menuntut jejak telusur dan konsistensi data.

• Lab kampus/riset yang memerlukan perangkat edukatif sekaligus fungsional di lapangan.

Jika kebutuhan Anda meluas ke diagnosis spektrum mendalam (FFT, envelope analysis), pertimbangkan menambah analyzer khusus. Namun untuk screening cepat, trending sederhana, dan pengambilan keputusan operasional, PCE-VT 3800S-ICA adalah pasangan kerja yang efisien dan dapat diandalkan.

FAQ singkat

1. Apakah sertifikat kalibrasi ISO sudah termasuk?

   • Ya, varian ICA menyertakan ISO Calibration Certificate dalam paket.

2. Bisakah alat melakukan evaluasi menurut ISO 10816-3?

   • Ya, terdapat evaluasi otomatis “good/bad” mengacu ISO 10816-3 berdasarkan nilai kecepatan getaran.

3. Seberapa besar memori internalnya?

   • Tersedia 99 folder (50 nilai per folder) untuk penyimpanan manual serta 50 lokasi logging dengan kapasitas hingga sekitar 43.200 nilai.

4. Berapa lama baterainya bertahan?

   • Sekitar 15–20 jam, tergantung kecerahan layar.

5. Apakah data bisa diekspor ke Excel atau LIMS?

   • Bisa. Gunakan software PC yang disertakan, lalu ekspor data sebagai file CSV.

6. Bagaimana ketahanan alat terhadap lingkungan?

   • Kelas proteksi IP52, suhu operasi −20…+65 °C; sensor tahan hingga +150 °C.
