Di banyak fasilitas industri dan laboratorium, gas karbon dioksida (CO2) sering dianggap “aman” karena kita menemukannya di mana-mana. Nyatanya, pada konsentrasi tinggi gas ini bisa memicu sakit kepala, penurunan konsentrasi, hingga kehilangan kesadaran tanpa disadari siapa pun di ruangan. Hal yang sama berlaku untuk kadar oksigen (O2) yang terlalu rendah—operator bisa tiba-tiba lemas padahal sekilas ruangan tampak biasa saja.
Bayangkan beberapa situasi berikut:
Gudang penyimpanan CO2 untuk pabrik minuman berkarbonasi, dengan pipa dan tabung bertekanan.
Ruang fermentasi di pabrik minuman, dairy, atau industri farmasi-biotech yang menghasilkan CO2 dalam jumlah besar.
Ruang bawah tanah restoran, wine cellar, atau ruang pendingin (cold room) yang minim sirkulasi udara.
Ruang teaching lab di kampus, atau laboratorium pengujian yang menggunakan CO2 untuk inkubator atau bioreaktor.
Di tempat-tempat seperti ini, kebocoran kecil yang berlangsung terus-menerus bisa membuat konsentrasi CO2 naik perlahan, sementara oksigen turun. Operator yang keluar-masuk ruangan sering mengira kelelahan mereka hanya karena sibuk bekerja, padahal sebenarnya lingkungan kerjanya sudah melewati batas aman.
Masalah lain adalah sifat CO2 yang tidak berbau dan tidak berwarna. Tanpa sistem pemantauan, tim HSE dan QA/QC hanya mengandalkan dugaan. Seringkali inspeksi keselamatan dilakukan manual dan sesekali, bukan pemantauan kontinu. Ini membuka celah:
Risiko kecelakaan kerja dan downtime proses jika ada insiden paparan.
Ketidakpatuhan pada regulasi K3 dan audit keselamatan, terutama di perusahaan berskala besar.
Sulitnya membuktikan data paparan CO2/O2 saat audit atau ketika menyusun laporan insiden.
Di sisi lain, memasang sistem pemantauan gas yang terlalu rumit atau mahal juga menjadi hambatan. Banyak fasilitas membutuhkan solusi yang:
Permanen (fixed) dan selalu menyala di titik rawan.
Mudah dibaca operator dari jarak jauh.
Bisa diintegrasikan ke sistem alarm lampu/sirene yang sudah ada.
Tersertifikasi kalibrasi agar bisa dipercaya saat audit.
Di sinilah PCE-WMM 100-ICA masuk sebagai solusi praktis: sebuah sistem pemantauan CO2 dan O2 stasioner yang dirancang untuk mengurangi risiko tanpa membuat pengoperasian menjadi rumit.
Sensor CO2–O2 Stasioner: Cara Kerja dan Kenapa Penting
Untuk memahami nilai dari PCE-WMM 100-ICA, penting melihat dulu bagaimana sistem pemantauan CO2–O2 modern bekerja.
Pada dasarnya, perangkat ini menggabungkan beberapa teknologi dalam satu sistem:
Sensor CO2 dengan prinsip inframerah non-dispersif (NDIR) yang umum digunakan pada detektor gas modern.
Sensor O2 elektro-kimia atau serupa yang sensitif terhadap penurunan kadar oksigen di udara.
Sensor suhu internal untuk kompensasi bacaan dan pemantauan kondisi lingkungan.
Unit utama dengan rangkaian alarm, relay, dan output analog 4–20 mA.
Sensor CO2 dan O2 ditempatkan di titik yang mewakili kondisi udara di ruangan (misalnya di area dengan potensi kebocoran atau ruang bernapas operator). Sensor mengubah konsentrasi gas menjadi sinyal listrik, kemudian diproses oleh unit utama. Nilai konsentrasi ditampilkan pada layar, dan bila melebihi (atau turun di bawah) batas tertentu, alarm akan aktif secara otomatis.
Kenapa teknologi ini penting untuk jangka panjang? Karena pemantauan kontinu jauh lebih andal daripada inspeksi sesekali dengan alat portabel. Sistem stasioner seperti PCE-WMM 100-ICA:
Menjaga keselamatan 24/7, bahkan saat tidak ada orang yang membawa alat portabel.
Memberi alarm awal sebelum kondisi benar-benar berbahaya.
Bisa dihubungkan ke lampu beacon, sirene, atau bahkan sistem kontrol ventilasi sehingga respons bisa otomatis.
Dibandingkan pendekatan konvensional yang hanya mengandalkan ventilasi umum dan inspeksi manual, sistem pemantauan CO2–O2 stasioner memberikan data yang objektif dan konsisten. Untuk fasilitas yang diawasi QA/QC, HSE, atau tunduk pada standar seperti ISO, data objektif ini menjadi dasar penting saat audit dan investigasi risiko.
PCE-WMM 100-ICA: Sistem Peringatan CO2–O2 dengan Sertifikat Kalibrasi ISO
PCE-WMM 100-ICA adalah sistem peringatan gas yang dirancang untuk pemasangan tetap (fixed installation). Produk ini terdiri dari dua bagian utama:
Unit utama (main unit) yang berisi elektronik, relai, dan tampilan.
Unit remote (remote unit) yang berfungsi sebagai tampilan jarak jauh.
Beberapa hal yang membuat PCE-WMM 100-ICA menonjol:
Memantau tiga parameter sekaligus: CO2, O2, dan suhu.
Menyediakan dua level alarm independen (Alarm 1 dan Alarm 2) untuk CO2 dan O2, sehingga strategi keselamatan bisa dibuat bertahap—misalnya peringatan awal dan kondisi bahaya.
Dilengkapi dua output analog 4–20 mA serta dua relai, sehingga mudah diintegrasikan ke sistem PLC, BMS, atau panel alarm yang sudah ada.
Mendapat ISO Calibration Certificate (ICA) yang sangat berguna untuk keperluan QA/QC, validasi, dan audit regulasi.
Untuk sektor seperti makanan & minuman, farmasi & biotek, atau laboratorium riset yang sering berhadapan dengan audit mutu, keberadaan sertifikat kalibrasi ISO menjadi nilai tambah besar. Pengguna tidak perlu lagi meragukan kesesuaian alat dengan standar internasional—hal ini menghemat waktu saat menyiapkan dokumen audit dan memudahkan proses validasi.
Desain dan Ergonomi: Dirancang untuk Dipasang Permanen di Titik Kritis
Secara fisik, PCE-WMM 100-ICA dirancang sebagai perangkat dinding (wall-mounted) dengan ukuran yang relatif kompak namun kokoh. Berdasarkan data resmi pabrikan:
Dimensi unit utama: 170 x 63 x 26 mm (sekitar 6,6 x 2,4 x 1,0 inci).
Dimensi unit remote: 80 x 35,7 x 10 mm (sekitar 3,1 x 1,4 x 0,3 inci).
Berat unit utama: sekitar 1200 g termasuk kabel.
Berat unit remote: sekitar 120 g.
Unit utama dilengkapi kabel koneksi sepanjang 8 meter ke unit remote, sehingga pemasangan bisa fleksibel: sensor dan unit utama ditempatkan di area teknis, sementara tampilan remote dipasang di area yang mudah terlihat operator (misalnya di pintu masuk ruang atau di panel kontrol).
Tata letak di bagian depan unit utama dan remote dibuat sederhana:
Layar LC 4 digit yang menampilkan nilai pengukuran.
Empat LED di bagian depan unit utama yang menunjukkan status sistem (misalnya operasi normal, alarm, fault).
Tombol-tombol konfigurasi di panel yang dapat digunakan untuk mengatur batas alarm dan parameter lain.
Dalam hal ketahanan lingkungan, unit utama memiliki:
Derajat proteksi IP54, artinya terlindung dari debu dalam jumlah terbatas dan percikan air dari segala arah. Ini cocok untuk lingkungan industri ringan hingga menengah seperti ruang produksi F&B, area utility, atau ruang fermentasi.
Rentang kondisi operasi: 0 … 40 °C dengan kelembapan hingga 95 % RH (tanpa kondensasi).
Rentang penyimpanan: -20 … 60 °C hingga 95 % RH.
Dari sisi catu daya, perangkat menggunakan adaptor:
Power adapter 100 … 240 V AC / 6 V DC / 0,5 A.
Artinya alat ini tidak mengandalkan baterai, melainkan dirancang untuk operasi kontinu 24/7 tanpa perlu khawatir soal daya habis—ideal untuk sistem keselamatan. Di sisi instalasi, unit utama biasanya dipasang tetap di dinding dekat sumber potensi kebocoran CO2 atau di area pernapasan pekerja, dengan mempertimbangkan rekomendasi HSE internal.
Bagi fasilitas pengolahan air (WTP/WWTP), pabrik kimia, atau area utility pabrik farmasi yang menggunakan CO2 untuk kontrol pH, unit ini dapat dipasang di ruang penyimpanan silinder gas, ruang dosing, atau ruang kompresor, sehingga teknisi tidak perlu selalu mengenakan personal gas detector ketika memasuki area yang sama.
Antarmuka dan Pengalaman Pengguna
Keunggulan alat keselamatan bukan hanya pada sensornya, tetapi juga kemudahan operator membaca dan memahami informasi yang ditampilkan. PCE-WMM 100-ICA memanfaatkan kombinasi:
Layar LC 4 digit untuk menampilkan nilai CO2, O2, atau suhu (bergantung mode tampilan).
LED status pada unit utama untuk menunjukkan kondisi sistem.
Unit remote yang memudahkan pemantauan dari jarak lebih aman atau lebih nyaman.
Navigasi menu dan pengaturan dilakukan melalui tombol di panel. Dari sana, pengguna bisa:
Mengatur batas alarm pertama dan kedua untuk CO2.
Mengatur batas alarm untuk O2 (misalnya setpoint 18–20 % untuk alarm pertama dan 16–18 % untuk alarm kedua).
Mengonfigurasi parameter lainnya sesuai kebutuhan proses dan kebijakan K3.
Bagi operator lapangan, antarmuka ini dirancang agar:
Informasi utama (angka konsentrasi) dapat dibaca cepat tanpa harus masuk ke menu rumit.
Status sistem dapat dipantau hanya dari melihat LED (misalnya warna atau pola kedip untuk operasi normal, alarm, atau fault).
Remote display memungkinkan nilai terlihat dari koridor atau area aman, sehingga teknisi bisa memastikan kondisi ruangan sebelum masuk.
Perangkat ini difokuskan pada fungsi pemantauan dan alarm. Tidak disebutkan adanya memori data internal, fitur auto-logging, maupun ekspor data digital langsung; sehingga pengguna yang membutuhkan pencatatan jangka panjang dapat memanfaatkan output 4–20 mA ke sistem perekam data eksternal. Pendekatan ini justru menguntungkan bagi banyak industri yang sudah memiliki PLC atau BMS, karena integrasi menjadi lebih sederhana dan bebas dari format file yang proprietary.
Fungsi Proteksi dan Alarm yang Memperkuat Keselamatan Kerja
Salah satu keunggulan utama PCE-WMM 100-ICA adalah desain alarm yang kaya dan fleksibel. Dari data resmi, perangkat ini memiliki:
Dua level alarm untuk CO2.
Dua level alarm untuk O2.
Alarm bunyi internal (acoustic alarm) dengan tingkat kebisingan sekitar 80 dB pada jarak 0,1 m.
Dua relai untuk mengendalikan perangkat eksternal.
Detail setpoint alarm:
Alarm 1 – CO2: 5000 ppm, 1 %, 1,5 %, 2 % (beberapa opsi konfigurasi).
Alarm 1 – O2: 18 %, 18,5 %, 19 %, 19,5 %, 20 %.
Alarm 2 – CO2: 1,5 %, 2 %, 2,5 %, 3 %, 3,5 %, 4 %.
Alarm 2 – O2: 16 %, 16,5 %, 17 %, 17,5 %, 18 %.
Dengan rentang ini, perusahaan dapat merancang strategi manajemen risiko bertingkat. Misalnya:
Alarm 1 berfungsi sebagai peringatan awal: operator diberi tahu untuk meningkatkan ventilasi, mengecek kebocoran, atau membatasi waktu paparan.
Alarm 2 adalah kondisi bahaya: ruangan harus segera dikosongkan dan prosedur darurat diaktifkan.
Relay yang disediakan (maksimal 2 A / 30 V DC / 250 V AC) memungkinkan alat mengendalikan:
Lampu beacon merah/kuning di pintu masuk ruangan.
Sirene eksternal dengan volume yang lebih besar.
Sistem interlock pintu atau kipas ventilasi tambahan, jika kebijakan K3 mengizinkan.
Kombinasi alarm suara internal, LED, dan kemampuan menggerakkan perangkat eksternal ini membuat PCE-WMM 100-ICA berfungsi bukan hanya sebagai indikator pasif, melainkan bagian aktif dari sistem proteksi. Untuk fasilitas dengan standar keamanan tinggi (misalnya ruang fermentasi CO2 di industri minuman, atau ruang silinder gas di pabrik kimia), pendekatan multi-layer seperti ini sangat membantu meminimalkan risiko kelalaian manusia.
Di sisi performa sensor, perangkat menyediakan:
Rentang ukur CO2 dari 0 hingga 50.000 ppm, dengan resolusi 10 ppm di bawah 10.000 ppm dan 100 ppm di atasnya.
Akurasi CO2 ±100 ppm atau 5 % dari nilai terukur.
Rentang ukur O2 dari 0 hingga 30 %, dengan resolusi 0,1 % dan akurasi lebih baik dari 3 % dari nilai terukur.
Respons waktu (T90) kurang dari 60 detik untuk CO2 dan kurang dari 30 detik untuk O2.
Artinya, perubahan kondisi ruangan akan terlihat relatif cepat, sehingga alarm tidak terlambat menyala.
Integrasi ke Sistem Kontrol dan Monitoring Fasilitas
Bagi banyak pabrik, nilai tambah terbesar dari suatu instrumentasi adalah kemampuannya diintegrasikan ke sistem yang sudah ada. PCE-WMM 100-ICA mendukung hal ini melalui:
Dua output analog 4–20 mA dengan beban <150 Ohm.
Dua relai yang dapat dipakai untuk kontrol on/off.
Output 4–20 mA dapat dihubungkan ke:
PLC (Programmable Logic Controller) di lini produksi.
Sistem Building Management System (BMS) pada fasilitas modern.
Data logger multikanal untuk pencatatan historis CO2/O2.
Dengan cara ini, nilai CO2 dan O2 dapat dipantau dan direkam bersama parameter lain—misalnya suhu ruangan, tekanan, atau status ventilasi. Untuk QA/QC di pabrik farmasi atau F&B, histori data ini bisa digunakan sebagai bukti bahwa lingkungan kerja berada pada kondisi aman selama produksi berlangsung.
Sementara itu, relai dapat dikonfigurasi untuk:
Menyalakan sirene atau lampu strobe saat alarm aktif.
Mengaktifkan kipas exhaust tambahan.
Mengirim sinyal ke panel alarm pusat.
Perlu dicatat bahwa dari informasi yang tersedia, PCE-WMM 100-ICA tidak menyediakan koneksi digital langsung ke PC seperti USB, RS-485, atau Ethernet. Artinya, bila pengguna memerlukan integrasi ke LIMS atau software khusus, jalur yang digunakan adalah analog 4–20 mA yang kemudian dikonversi atau dibaca oleh sistem yang lebih tinggi. Pendekatan ini umum di industri proses karena stabil, mudah di-troubleshoot, dan kompatibel dengan beragam perangkat kontrol.
Spesifikasi Teknis PCE-WMM 100-ICA
Tabel Spesifikasi Utama
| Parameter | Nilai / Rentang |
|---|---|
| Fungsi pengukuran CO2 | Konsentrasi CO2 di udara |
| Rentang ukur CO2 | 0 … 50.000 ppm |
| Resolusi CO2 | < 10.000 ppm: 10 ppm; > 10.001 ppm: 100 ppm |
| Akurasi CO2 | ±100 ppm atau 5 % dari nilai terukur |
| Fungsi pengukuran O2 | Konsentrasi O2 di udara |
| Rentang ukur O2 | 0 … 30 % |
| Resolusi O2 | 0,1 % |
| Akurasi O2 | < 3 % dari nilai terukur |
| Fungsi pengukuran Suhu | Suhu lingkungan |
| Rentang ukur suhu | 0 … 50 °C (32 … 122 °F) |
| Resolusi suhu | 0,1 °C |
| Akurasi suhu | ±1 °C |
| Repeatability CO2 | ±20 ppm pada 400 ppm |
| Repeatability O2 | < ±1 % |
| Ketergantungan suhu | 0,3 % dari nilai terukur per °C; ±2 ppm/°C |
| Ketergantungan tekanan | 0,13 % dari nilai terukur per mmHg |
| Waktu respons CO2 | T90 < 60 s |
| Waktu respons O2 | T90 < 30 s |
| Alarm 1 CO2 | Pilihan: 5000 ppm, 1 %, 1,5 %, 2 % |
| Alarm 1 O2 | Pilihan: 18 %, 18,5 %, 19 %, 19,5 %, 20 % |
| Alarm 2 CO2 | Pilihan: 1,5 %, 2 %, 2,5 %, 3 %, 3,5 %, 4 % |
| Alarm 2 O2 | Pilihan: 16 %, 16,5 %, 17 %, 17,5 %, 18 % |
| Volume alarm suara | 80 dB pada 0,1 m |
| Waktu pemanasan (heating time) | < 60 s pada 22 °C |
| Catu daya | Adaptor 100 … 240 V AC / 6 V DC / 0,5 A |
| Output analog | 2 x 4 … 20 mA |
| Beban output analog | <150 Ohm |
| Relai | Maks. 2 A / 30 V DC / 250 V AC |
| Kondisi operasi | 0 … 40 °C / 32 … 104 °F / maks. 95 % RH |
| Kondisi penyimpanan | -20 … 60 °C / -4 … 140 °F / maks. 95 % RH |
| Derajat proteksi unit utama | IP54 |
| Derajat proteksi unit remote | Tidak disebutkan |
| Dimensi unit utama | 170 x 63 x 26 mm |
| Dimensi unit remote | 80 x 35,7 x 10 mm |
| Berat unit utama | Sekitar 1200 g termasuk kabel |
| Berat unit remote | Sekitar 120 g |
| Panjang kabel koneksi | 8 m |
| Sertifikat | ISO Calibration Certificate |
| Cakupan pengiriman | Unit utama, remote, kabel 8 m, adaptor, mounting kit, manual, sertifikat ISO |
Membaca Angka dengan Cara Sederhana
Untuk pembaca yang mungkin baru berkenalan dengan satuan ppm dan persen, beberapa analogi berikut bisa membantu:
5000 ppm CO2 berarti ada 5000 bagian CO2 dalam satu juta bagian udara. Ini setara 0,5 %. Batas ini sering digunakan sebagai batas paparan jangka pendek yang masih dapat diterima di banyak standar keselamatan.
Rentang 0–50.000 ppm berarti alat dapat memantau mulai dari kondisi udara luar biasa (sekitar 400 ppm) hingga kondisi sangat berbahaya di atas 5 %.
Untuk oksigen, udara normal mengandung sekitar 20,9 % O2. Ketika turun ke 18–19 %, beberapa orang mulai merasakan sesak atau pusing; pada 16 % ke bawah, risiko kehilangan kesadaran meningkat. Itulah mengapa alarm O2 diatur pada sekitar 18–20 % (peringatan) dan 16–18 % (bahaya).
Dengan kata lain, angka-angka di spesifikasi menyiratkan bahwa PCE-WMM 100-ICA dirancang bukan untuk sekadar “indikatif”, tetapi untuk bekerja di sekitar batas-batas keselamatan yang direkomendasikan secara internasional.
Panduan Memilih Komponen Tambahan dan Penempatan
Walau PCE-WMM 100-ICA sudah hadir sebagai paket lengkap, beberapa keputusan tetap perlu dibuat sebelum instalasi:
Tabel Contoh Penempatan dan Rentang Alarm
| Lingkungan Aplikasi | Titik Pasang Utama | Alarm 1 CO2 (contoh) | Alarm 2 CO2 (contoh) | Alarm 1 O2 (contoh) | Alarm 2 O2 (contoh) |
|---|---|---|---|---|---|
| Gudang silinder CO2 pabrik minuman | Dekat manifold gas dan pintu ruang | 5000 ppm | 2 % | 19,5 % | 18 % |
| Ruang fermentasi F&B | Di area operator dekat tangki | 1 % | 2 % | 19 % | 17,5 % |
| Ruang penyimpanan CO2 di WWTP | Dekat skid dosing dan jalur pipa | 5000 ppm | 1,5 % | 19 % | 17 % |
| Inkubator CO2 atau ruang kultur | Di koridor depan ruang inkubator | 5000 ppm | 1,5 % | 19,5 % | 18 % |
| Wine cellar / ruang bawah tanah | Di area sirkulasi udara terburuk | 5000 ppm | 2 % | 19 % | 17,5 % |
Aksesori dan Komponen Pendukung
Beberapa aksesori yang umum dipasangkan dengan PCE-WMM 100-ICA antara lain:
Lampu beacon (merah/kuning) untuk indikasi visual jarak jauh.
Sirene eksternal dengan volume lebih tinggi untuk area bising.
Data logger multikanal dengan input 4–20 mA bila dibutuhkan rekaman historis.
Panel display tambahan bila nilai perlu ditampilkan di ruang kontrol utama.
Faktor yang Mempengaruhi Hasil Pengukuran
Beberapa hal yang perlu diperhatikan agar pembacaan CO2/O2 tetap akurat:
Penempatan sensor harus mewakili zona pernapasan pekerja, tidak terlalu dekat dengan ventilasi atau jendela terbuka.
Hindari pemasangan tepat di atas sumber panas yang ekstrem.
Lakukan kalibrasi atau verifikasi berkala sesuai rekomendasi pabrikan dan standar K3 internal.
Pastikan catu daya stabil; gunakan UPS bila area sering mengalami gangguan listrik.
Dengan perencanaan yang benar, PCE-WMM 100-ICA dapat menjadi “sensor penjaga” yang bekerja senyap namun terus mengamati kondisi ruang kritis.
Dua Skenario Penerapan di Industri

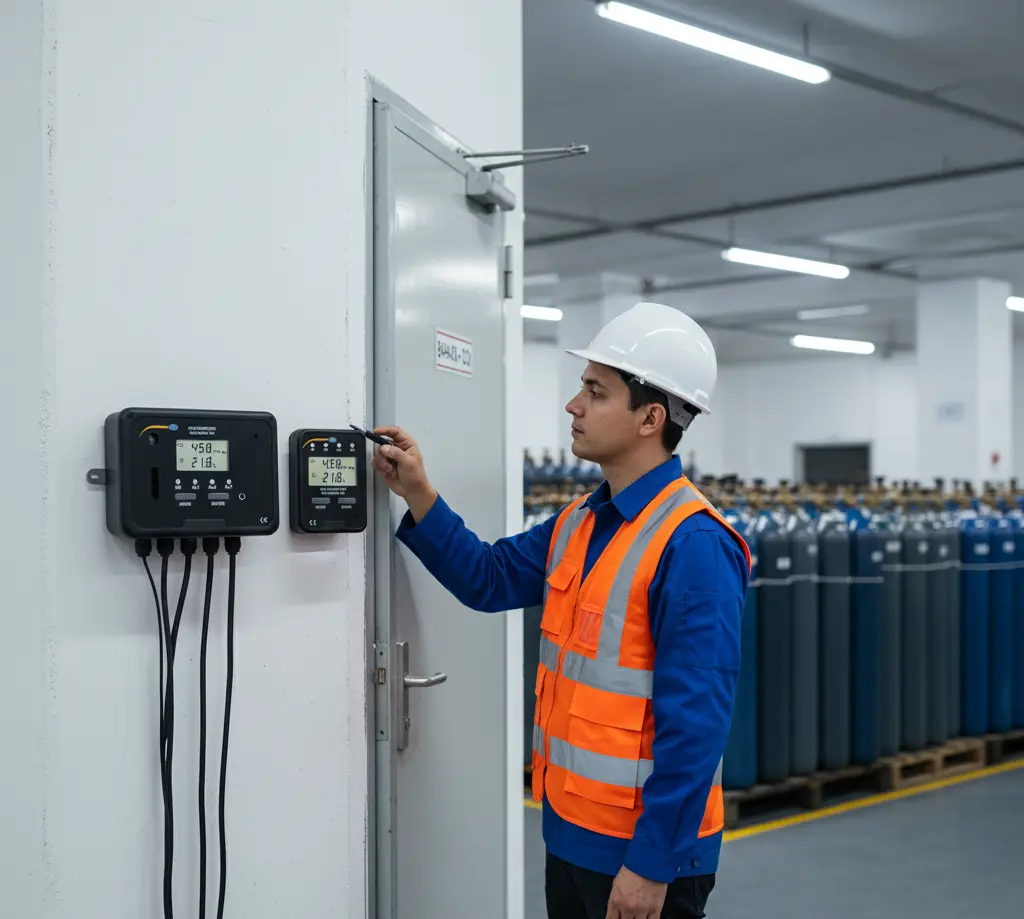

1. Pabrik Minuman Berkarbonasi: Mengurangi Risiko Kebocoran CO2 di Gudang Silinder
Sebuah pabrik minuman berkarbonasi di Jawa Barat memiliki gudang penyimpanan silinder CO2 bertekanan tinggi. Sebelumnya, fasilitas ini hanya mengandalkan ventilasi umum dan prosedur inspeksi harian. Suatu ketika, terjadi kebocoran kecil pada salah satu manifold yang tidak segera terdeteksi. Operator yang sering memasuki gudang mulai mengeluhkan sakit kepala dan rasa lelah berlebihan, namun tidak ada indikator yang jelas tentang kondisi udara.
Setelah evaluasi HSE, perusahaan memutuskan memasang sistem pemantauan stasioner menggunakan PCE-WMM 100-ICA. Unit utama ditempatkan dekat manifold, sementara unit remote ditempel di dinding dekat pintu masuk gudang. Relai dihubungkan ke lampu beacon merah dan sirene kecil di luar gudang.
Konfigurasi alarm yang dipilih:
Alarm 1 CO2 pada 5000 ppm, dengan buzzer internal dan lampu kuning menyala.
Alarm 2 CO2 pada 2 %, yang memicu sirene eksternal dan lampu merah.
Beberapa bulan setelah pemasangan, terjadi lagi kebocoran kecil saat penggantian silinder. Kali ini, Alarm 1 berbunyi dalam hitungan menit. Operator segera mengecek sambungan, menemukan kebocoran, dan memperbaiki sebelum konsentrasi CO2 naik ke level yang membahayakan. Tim HSE memperkirakan, dengan sistem ini downtime gudang dan risiko paparan operator berhasil dikurangi secara signifikan, tanpa harus menambah personel inspeksi.
2. Laboratorium Biotek di Kampus: Proteksi Tambahan untuk Ruang Inkubator CO2
Di sebuah laboratorium biotek perguruan tinggi, beberapa inkubator CO2 digunakan untuk kultur sel. CO2 dipasok dari silinder yang ditempatkan di ruang kecil berpendingin dengan ventilasi terbatas. Untuk memenuhi standar keselamatan dan akreditasi laboratorium, pengelola memerlukan bukti bahwa ruangan tersebut diawasi dengan baik.
PCE-WMM 100-ICA dipasang di ruang inkubator, dengan unit remote ditempel di luar pintu laboratorium sehingga mahasiswa dan teknisi bisa melihat angka CO2 dan O2 sebelum masuk. Output 4–20 mA dikoneksikan ke data logger sederhana sehingga histori satu bulan terakhir bisa diunduh saat audit.
Alarm diatur sebagai berikut:
Alarm 1 O2 pada 19 % sebagai peringatan awal, sekaligus memicu pesan di papan informasi bahwa pintu sebaiknya dibuka sementara untuk ventilasi.
Alarm 2 O2 pada 17,5 % yang menandakan ruangan harus dikosongkan dan petugas K3 dipanggil.
Dalam audit akreditasi, laboratorium dapat menunjukkan grafik tren CO2 dan O2 dari data logger, lengkap dengan catatan kapan alarm aktif dan tindakan korektif diambil. Hal ini memperkuat posisi mereka sebagai laboratorium teaching dan riset yang tidak hanya fokus pada hasil eksperimen, tetapi juga keselamatan penggunanya.
Panduan Penggunaan Langkah demi Langkah
Sebagai contoh, bayangkan sebuah ruang penyimpanan CO2 di fasilitas pengolahan air (WWTP) yang menggunakan gas ini untuk kontrol pH. Tujuannya adalah memastikan teknisi aman saat memasuki ruang silinder.
Perencanaan titik pemasangan
Pilih lokasi unit utama di dinding yang dekat dengan zona potensial kebocoran (dekat manifold atau jalur pipa).
Pastikan ketinggian pemasangan berada di zona pernapasan (sekitar 1,5–1,8 m dari lantai).
Tentukan posisi unit remote di area yang sering dilalui operator, misalnya tepat di samping pintu ruang.
Pemasangan fisik perangkat
Matikan sumber listrik di area kerja.
Gunakan mounting kit yang disertakan untuk memasang unit utama dan remote dengan kuat di dinding.
Tarik dan rapikan kabel 8 m dari unit utama ke remote dengan jalur yang aman (hindari jalur yang mudah tertarik atau terinjak).
Koneksi listrik dan aksesori
Sambungkan adaptor 100–240 V AC ke stopkontak yang sesuai dan hubungkan ke unit utama.
Bila menggunakan lampu beacon atau sirene eksternal, hubungkan ke relai sesuai diagram pemasangan yang ada di manual.
Jika diperlukan pencatatan data, hubungkan output 4–20 mA ke PLC atau data logger.
Pengaturan awal (commissioning)
Nyalakan perangkat dan tunggu hingga melewati waktu pemanasan (heating time) sekitar < 60 detik pada suhu kamar.
Masuk ke mode pengaturan menggunakan tombol di panel.
Pilih batas Alarm 1 dan Alarm 2 untuk CO2 dan O2 sesuai kebijakan K3 fasilitas.
Uji fungsi alarm dengan menggunakan fungsi test (bila tersedia) atau dengan mensimulasikan input di sistem relay/output (sesuai prosedur aman).
Operasi harian
Sebelum memasuki ruangan CO2, teknisi mengecek unit remote di luar pintu: bila angka CO2 dan O2 dalam batas aman dan tidak ada LED alarm, ruang boleh dimasuki.
Bila Alarm 1 aktif, teknisi mengikuti prosedur: misalnya, menunda masuk, membuka ventilasi, dan melaporkan ke supervisor.
Bila Alarm 2 aktif, ruangan tidak boleh dimasuki hingga petugas HSE menyatakan aman.
Perawatan dan kalibrasi berkala
Lakukan inspeksi visual berkala terhadap perangkat dan aksesori (lampu/sirene).
Ikuti jadwal kalibrasi ulang sesuai rekomendasi pabrikan atau standar internal (misalnya satu tahun sekali atau sesuai kebutuhan).
Dokumentasikan nomor sertifikat ISO kalibrasi dan tanggal kalibrasi untuk memudahkan audit.
Dengan mengikuti langkah-langkah ini, PCE-WMM 100-ICA tidak hanya menjadi alat yang dipasang di dinding, tetapi bagian integral dari prosedur keselamatan kerja sehari-hari.
Kesimpulan dan Rekomendasi
PCE-WMM 100-ICA adalah sistem pemantauan CO2 dan O2 stasioner yang dirancang untuk menjawab kebutuhan banyak sektor: industri makanan & minuman, farmasi & biotek, pengolahan air, laboratorium riset dan teaching, hingga fasilitas hospitality seperti wine cellar dan restoran. Kombinasi tiga hal utama membuatnya menarik:
Fungsi pengukuran lengkap – CO2 hingga 50.000 ppm, O2 hingga 30 %, plus suhu, dengan akurasi dan respons yang memadai untuk aplikasi keselamatan.
Sistem alarm fleksibel – dua level alarm untuk CO2 dan O2, buzzer internal 80 dB, serta relai untuk mengendalikan lampu, sirene, atau perangkat kontrol lain.
Integrasi mudah – output analog 4–20 mA dan desain IP54 yang cocok untuk banyak lingkungan industri.
Sertifikat kalibrasi ISO yang menyertai perangkat membantu tim QA/QC dan HSE saat audit—baik di industri proses, F&B, maupun laboratorium.
Produk ini sangat cocok untuk:
Fasilitas yang menyimpan atau menggunakan CO2 dalam jumlah besar (pabrik minuman, WWTP, proses kimia).
Laboratorium yang ingin menambah lapisan keselamatan di ruang inkubator atau penyimpanan silinder gas.
Perusahaan yang membutuhkan bukti objektif bahwa ruang kerja mereka aman dari paparan CO2 berlebih atau defisiensi oksigen.
Bagi organisasi yang sudah memiliki infrastruktur PLC atau BMS, PCE-WMM 100-ICA bisa diintegrasikan dengan relatif mudah melalui output 4–20 mA, sementara remote display memudahkan operator di lapangan.
FAQ Singkat
1. Apakah PCE-WMM 100-ICA bisa digunakan sebagai alat portabel?
Tidak. PCE-WMM 100-ICA dirancang sebagai sistem pemantauan stasioner yang dipasang tetap di dinding dan disuplai oleh adaptor listrik. Untuk kebutuhan portabel, sebaiknya menggunakan gas detector handheld yang memang dirancang untuk personel.
2. Apakah alat ini bisa menyimpan data pengukuran secara internal?
Informasi resmi yang tersedia tidak menyebutkan adanya memori internal atau fungsi data logging. Untuk pencatatan, pengguna dapat menghubungkan output 4–20 mA ke data logger atau PLC yang memiliki kemampuan penyimpanan data.
3. Seberapa sering alat perlu dikalibrasi ulang?
Interval kalibrasi bergantung pada regulasi internal dan intensitas pemakaian. Secara umum, banyak fasilitas melakukan kalibrasi satu kali per tahun atau sesuai panduan K3. Sertifikat ISO kalibrasi yang disertakan memudahkan penentuan jadwal berikutnya.
4. Di mana posisi pemasangan terbaik untuk sensor CO2 dan O2?
Secara umum, sensor ditempatkan di zona pernapasan manusia (sekitar 1,5–1,8 m dari lantai), dekat sumber potensi kebocoran namun tidak terlalu dekat dengan ventilasi atau jendela. Untuk ruangan bertingkat atau sangat besar, mungkin perlu diskusi lebih lanjut dengan tim K3 atau konsultan.
5. Apakah PCE-WMM 100-ICA tahan terhadap percikan air atau debu?
Unit utama memiliki derajat proteksi IP54, yang berarti terlindung dari debu dalam jumlah terbatas dan percikan air. Namun perangkat tidak dirancang untuk terendam air atau dipasang di area dengan semprotan air bertekanan tinggi.
6. Bisakah alat ini digunakan untuk ruang kecil seperti ruang bawah tanah restoran?
Bisa. Justru ruang kecil dengan ventilasi terbatas adalah salah satu aplikasi utama PCE-WMM 100-ICA, terutama bila di sana ada sumber CO2 seperti tabung gas, kegerator, atau proses fermentasi.
Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya pemantauan CO2 dan O2 dalam mendukung keselamatan proses penelitian dan produksi Anda. Kami mengkhususkan diri dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti Air Quality Carbon Dioxide Meter PCE-WMM 100-ICA dan perangkat laboratorium lainnya untuk membantu perusahaan Anda mengoptimalkan pengendalian lingkungan kerja, memastikan kontrol yang konsisten, dan memenuhi standar tertinggi. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam pemantauan gas pada utilitas dan proses, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
Rekomendasi Air Quality Carbon Unggulan untuk Kebutuhan Anda
Referensi
Widodo, S., Amin, M. M., Sutrisman, A., & Putra, A. A. (2017). RANCANG BANGUN ALAT MONITORING KADAR UDARA BERSIH DAN GAS BERBAHAYA CO, CO₂, DAN CH₄ DI DALAM RUANGAN BERBASIS MIKROKONTROLER.
Jurnal Pseudocode, 4(2), 105–119. Retrieved from
https://ejournal.unib.ac.id/index.php/pseudocode/article/download/3851/2091/6980Talarosha, B. (2017). KONSENTRASI CO₂ PADA RUANG KELAS DENGAN SISTEM VENTILASI ALAMI: SEBUAH PENELITIAN AWAL.
Jurnal Lingkungan Binaan Indonesia, 6(1), 43–48. Retrieved from
https://iplbijournals.id/index.php/jlbi/article/download/188/162/1035
