PCE-WS CR: Air Flow Meter Relai Untuk Otomasi Gedung

Bayangkan bagian atap fasilitas pengolahan air kota saat hujan badai datang. Exhaust fan dan skylight perlu ditutup otomatis ketika angin melejit melewati ambang aman, supaya panel tidak terlepas dan peralatan listrik tetap terlindungi. Mengandalkan staf untuk memonitor anemometer manual jelas riskan—respon bisa terlambat, data tidak tercatat, dan risiko kerusakan membengkak.

Solusi paling rasional adalah memasang sensor kecepatan angin yang bekerja 24/7 dan langsung memberi sinyal ke PLC atau sistem bangunan saat angin melampaui ambang setel (trip). Di sinilah kelas “air flow/wind speed switch” dengan output relai sangat masuk akal: sederhana, andal, dan mudah diintegrasikan ke kontrol yang sudah ada.

PCE-WS CR adalah air flow meter untuk instalasi permanen dengan keluaran relai yang dapat disetel. Dirancang untuk sistem peringatan angin, layanan bangunan, dan otomasi gedung, perangkat ini mengukur kecepatan angin secara langsung lalu memicu relai saat ambang terpenuhi—memberi Anda perlindungan preventif yang konsisten tanpa repot.

Teknologi pengukuran kecepatan angin

Pada dasarnya, sensor kecepatan angin bekerja dengan mengubah gerakan angin menjadi sinyal listrik. Tipe paling umum untuk instalasi permanen memanfaatkan rotor/cup (mangkuk) yang berputar sebanding dengan kecepatan angin. Putaran ini menghasilkan pulsa yang kemudian dihitung dan dikonversi ke satuan m/s atau ft/s. Pada model dengan “switch”, nilai kecepatan yang telah dihitung dibandingkan dengan ambang yang ditentukan pengguna. Jika melampaui, kontak relai berubah keadaan (NO/NC sesuai wiring), sehingga PLC atau sistem alarm mendapatkan sinyal tegas: aktif/nonaktif.

Mengapa penting untuk jangka panjang? Karena keputusan operasional—menutup louver, memarkir crane, menonaktifkan lift luar, atau mengamankan kanopi—harus diambil dengan konsisten berdasarkan data yang andal. Sensor tetap (fixed-mount) meminimalkan intervensi manusia, mengurangi variasi pembacaan, dan menghilangkan jeda waktu respon. Dalam konteks keselamatan serta kontinuitas proses, otomatisasi berbasis ambang jauh lebih stabil daripada inspeksi manual.

Dibanding metode “perkiraan” visual atau mengandalkan prakiraan cuaca umum, sensor kecepatan angin di lokasi memberikan data real-time tepat di titik risiko. Hasilnya: keputusan yang lebih tajam, downtime yang lebih sedikit, dan kepatuhan audit yang lebih mudah ditunjukkan.

Spesifikasi dan fitur product

PCE-WS CR adalah air flow meter (anemometer tetap) keluaran PCE Instruments yang ditujukan untuk aplikasi peringatan angin dan otomasi bangunan. Kode “CR” mengindikasikan versi dengan output relai yang dapat disetel. Perangkat ini mengukur mulai dari 0,8 m/s hingga 50 m/s dan terlindungi IP54, sehingga aman bagi pemasangan luar-ruang ternaungi ataupun area industri dengan debu ringan dan percikan air.

Apa yang membuatnya istimewa?

• Output relai yang dapat disetel memudahkan implementasi logika “trip” tanpa harus membeli modul tambahan.

• Proteksi IP54 dan bodi plastik PA yang kokoh memberikan ketahanan korosi dan cuaca.

• Rentang suhu operasi luas (-20 hingga +80 °C) mendukung pemasangan di atap pabrik, lokasi pengolahan air, hingga fasilitas riset lapangan.

• Akurasi dinyatakan jelas dalam dua rezim (di bawah 4 m/s dan di atas 4 m/s), memudahkan perancang kontrol menghitung margin keamanan.

• Kabel koneksi 20 m disertakan—menghemat waktu instalasi dan pengadaan kabel ekstensi.

Dengan paket seperti ini, PCE-WS CR pas untuk kebutuhan “deteksi & aksi” yang sederhana namun kritis.

Desain dan ergonomi

Secara fisik, sensor memiliki konstruksi plastik PA yang kuat dan tahan korosi, cocok untuk pemasangan permanen di outdoor semi-terbuka. PCE Instruments menawarkan kit pemasangan dari baja tahan karat sebagai opsi, sehingga pemasangan bisa lebih rapi dan kokoh di tiang atau bracket.

Perangkat hadir sebagai unit sensor tetap dengan kabel 20 m (sekitar 65 ft) yang sudah terpasang pabrikan. Desain tanpa layar membuatnya ringkas dan minim titik lemah mekanik. Untuk kebutuhan lapangan, panjang kabel pabrikan memudahkan penarikan ke panel kontrol terdekat tanpa banyak sambungan. Berat dan dimensi rinci tidak dinyatakan di sumber resmi yang tersedia, namun secara umum unit ini ergonomis untuk dipasang satu teknisi menggunakan bracket yang sesuai.

Catu daya 12–24 V DC memberi fleksibilitas pada panel bangunan, sistem PLC, ataupun power supply standar industri. Karena ini sensor tetap, tidak ada baterai internal—artinya tidak ada siklus ganti baterai yang mengganggu.

Kelas proteksi IP54 melindungi dari debu tingkat terbatas dan percikan air. Untuk penggunaan outdoor, tempatkan sensor di lokasi yang bebas genangan dan tidak tertutup benda sekitar (menghindari bayangan angin). PCE menyebut rentang suhu kerja -20 hingga +80 °C dengan kelembapan relatif hingga 95%, sehingga aman untuk musim panas tropis hingga malam bersuhu rendah di dataran tinggi.

Antarmuka dan pengalaman pengguna

PCE-WS CR bukan instrumen genggam; tidak ada layar atau menu seperti pada meter portabel. “Antarmuka” utamanya adalah kabel keluaran dan kontak relai yang berubah keadaan sesuai ambang. Ambang relai dapat disetel oleh teknisi instalasi (metode pengaturan mengikuti manual model ini). Setelah terset, unit bekerja mandiri.

Kualitas hidup bagi pengguna justru datang dari kesederhanaannya:

• tidak perlu kalibrasi harian,

• tidak perlu mengganti baterai,

• tidak perlu menavigasi menu,

• output relai langsung dapat dibaca PLC/relay module standar.

Bagi tim QA/QC atau maintenance, ini berarti commissioning yang cepat dan nyaris bebas pelatihan. Dokumentasi alarm tinggal diambil dari histori PLC atau SCADA.

Fitur-fitur cerdas/unggulan

Walau bukan “smart sensor” dengan logger internal, fitur berikut menjadikannya unggul untuk keperluan otomasi:

• Output relai yang dapat disetel
  Memberi “go/no-go” signal yang jelas untuk interlock keselamatan, penutupan louver, atau pemutusan catu beban tertentu. Di dunia otomasi, relai lebih tegas dibanding sinyal analog bila tujuannya adalah memicu aksi ketika ambang terlewati.

• Akurasi dinyatakan per zona
  Di bawah 4 m/s, akurasi ±0,27 m/s; di atas 4 m/s, ±3%. Spesifikasi yang jernih memudahkan engineer menentukan deadband/histeresis kontrol agar tidak terjadi chatter (relai berkedip).

• Ketahanan lingkungan (IP54, -20…+80 °C, hingga 95% RH)
  Memperluas area pemasangan tanpa aksesori tambahan.

• Kabel pabrikan 20 m
  Mengurangi titik sambungan (yang rentan noise dan kelembapan), memudahkan penarikan ke panel.

• Maksimum kecepatan angin 55 m/s
  Memberi headroom besar untuk lokasi berangin kencang atau atap tinggi.

Untuk kebutuhan pemantauan kontinu dan tren numerik, PCE menawarkan varian lain dalam seri yang sama dengan keluaran 4–20 mA, 0–10 V, Modbus, atau pulsa (sesuai ketersediaan model). Namun untuk PCE-WS CR secara spesifik, fokusnya adalah kontrol berbasis relai.

Kontrol eksternal dan integrasi sistem

Integrasi PCE-WS CR sangat lurus: kabel keluaran dihubungkan ke terminal input digital PLC, modul relai panel, atau sistem alarm. Ketika kecepatan angin melampaui ambang, relai berubah keadaan, dan logika kontrol melakukan aksi: menutup damper, mengerem crane, menonaktifkan lift luar, atau menyalakan sirine.

Untuk pelaporan dan audit, histori alarm/acknowledge tinggal diambil dari SCADA/LIMS/Excel yang membaca log PLC. Workflow data menjadi fleksibel:

• analisis tren frekuensi alarm per musim,

• dokumentasi kepatuhan K3,

• evaluasi set-point yang paling efektif tanpa menambah perangkat baru.

Jika organisasi Anda juga butuh nilai numerik kecepatan angin untuk trending, pertimbangkan menambah sensor seri PCE-WS lain dengan output analog/Modbus sebagai input terpisah. Namun untuk fungsi “interlock keselamatan”, PCE-WS CR sudah sangat mencukupi.

Spesifikasi teknis lengkap

Penjelasan awam: 0,8 m/s kira-kira hembusan lembut di dalam ruangan; 10 m/s terasa seperti angin kencang di pantai; 20–30 m/s sudah kategori badai lokal; 50–55 m/s adalah hembusan sangat kuat. Dengan akurasi ±0,27 m/s pada kecepatan rendah, perubahan kecil masih terdeteksi andal; sementara pada kecepatan tinggi, akurasi ±3% tetap memadai untuk keputusan “aman/tidak aman”.

Panduan memilih komponen tambahan

Untuk kasus penggunaan berbeda, berikut contoh pengaturan dan aksesori yang relevan.

Ambang relai & contoh aplikasi

Catatan: angka di atas adalah panduan praktis; selalu sesuaikan dengan SOP dan standar keselamatan setempat.

Aksesori yang umum dibutuhkan

• Bracket/kit pemasangan stainless steel (opsional pabrikan).

• Surge/lighting protection sesuai desain panel luar ruang.

• Conduit & gland tahan UV untuk rute kabel 20 m.

• Terminal input digital PLC atau relay intermediate.

Faktor yang memengaruhi hasil

• Lokasi pemasangan: hindari turbulensi dari dinding/cerobong; idealnya 10× diameter penghalang sebagai jarak bebas.

• Ketinggian: semakin tinggi, semakin kencang angin; set-point mungkin perlu disesuaikan.

• Perawatan: bersihkan rotor dari debu/serangga secara berkala.

• Wiring: jaga koneksi kedap air; hindari sambungan yang tidak perlu.

Panduan cara menggunakan produk langkah demi langkah

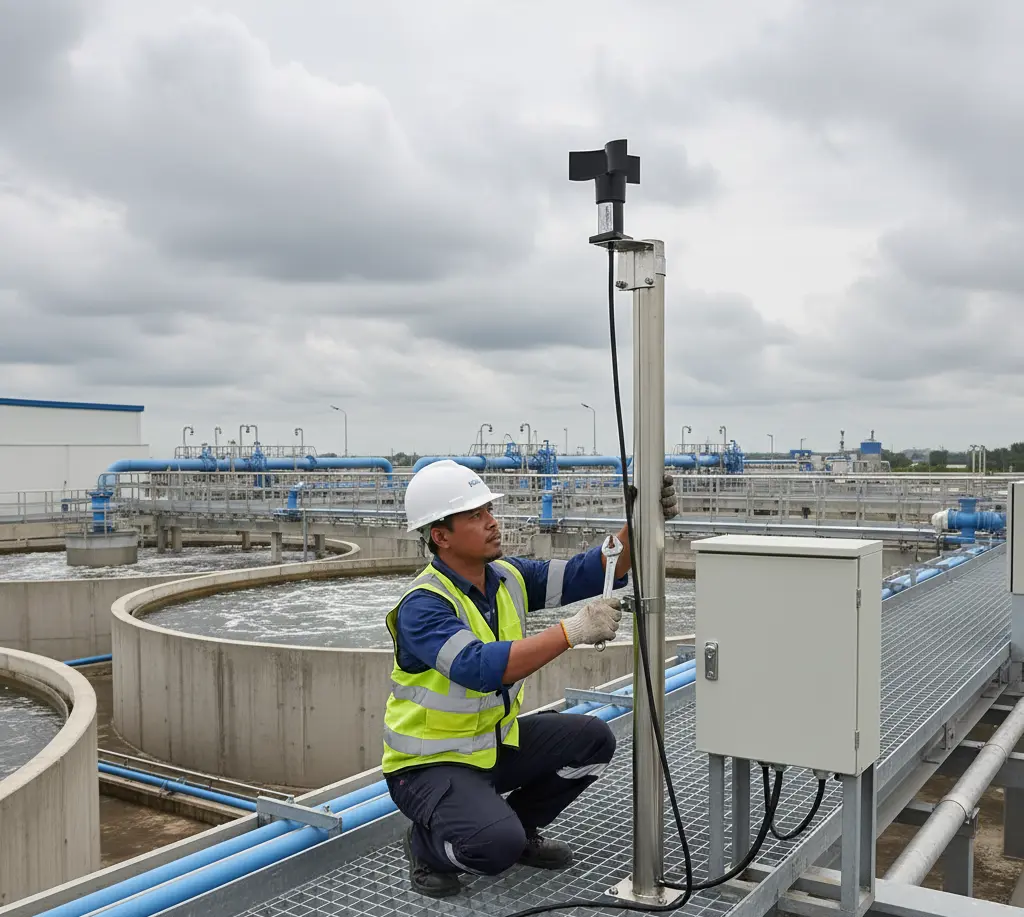

Skenario: fasilitas pengolahan air (WWTP) ingin menutup otomatis louver atap ketika angin kencang untuk melindungi exhaust fan.

1. Rencanakan posisi
   Pilih titik atap yang representatif, tidak terhalang dinding/kanopi. Pastikan ada jalur aman menuju panel kontrol.

2. Pasang bracket
   Gunakan kit pemasangan stainless steel. Kuatkan di tiang/rail. Pastikan sensor tegak lurus dan rotor bebas berputar.

3. Tarik kabel ke panel
   Gunakan conduit UV-resistant. Hindari loop longgar. Masukkan ke panel melalui gland yang kedap air.

4. Sumber daya dan wiring relai
   Sambungkan 12–24 V DC sesuai polaritas. Hubungkan kontak relai ke input digital PLC atau ke coil relay intermediate (sesuai diagram panel).

5. Setel ambang
   Atur nilai trip relai sesuai SOP (mis. 15 m/s). Jika alat menyediakan histeresis, set deadband beberapa m/s untuk mencegah ON/OFF cepat saat dekat ambang.

6. Uji fungsi
   Simulasikan sinyal (menggunakan blower besar atau generator pulsa jika tersedia) atau tunggu kondisi berangin untuk verifikasi. Pastikan PLC membaca perubahan status dan eksekusi perintah menutup louver berjalan.

7. Dokumentasi
   Catat set-point, wiring, serta jadwal inspeksi pembersihan rotor (mis. tiap 3 bulan).

8. Operasikan secara rutin
   Pantau histori alarm dari SCADA. Evaluasi apakah set-point terlalu sensitif atau terlalu longgar, lalu sesuaikan.

Dengan langkah-langkah ini, louver akan menutup otomatis setiap kali angin melebihi ambang, mengurangi risiko kerusakan dan downtime.

Kesimpulan dan rekomendasi

PCE-WS CR menawarkan kombinasi yang sulit ditandingi untuk kebutuhan interlock berbasis angin: pengukuran langsung, keluaran relai yang dapat disetel, ketahanan IP54, rentang kerja lebar, dan kabel 20 m yang memudahkan instalasi. Untuk tim maintenance dan otomasi, pendekatan ini memotong kompleksitas—cukup satu sinyal “trip” yang tegas untuk menjalankan aksi keselamatan.

Siapa yang paling diuntungkan?

• Pengelola gedung & fasilitas industri yang membutuhkan penutupan otomatis louver/kanopi.

• WWTP/WTP yang ingin melindungi exhaust dan peralatan atap dari badai.

• Operasi crane atau peralatan luar ruang yang mensyaratkan peringatan angin.

• Teaching lab dan pusat riset yang perlu batas kondisi uji sederhana.

Jika Anda juga perlu nilai numerik untuk tren, pertimbangkan menambah sensor seri PCE-WS dengan output analog/Modbus sebagai pasangan. Namun untuk fungsi “aman/tidak aman” berbasis ambang, PCE-WS CR sudah tepat.

FAQ singkat

Apakah PCE-WS CR menyimpan data kecepatan angin?
Tidak. Model CR berfokus pada kontrol berbasis relai. Pencatatan dilakukan di sisi PLC/SCADA.

Bisakah relai dihubungkan langsung ke sirine/peringatan?
Bisa, selama rating arus/tegangan rangkaian sesuai dengan desain panel. Umumnya lebih aman melewatkan melalui relay intermediate atau input PLC.

Apakah sensor ini tahan hujan deras?
Dengan IP54, sensor tahan debu dan percikan air. Untuk hujan langsung, pasang dengan orientasi dan posisi yang direkomendasikan serta gunakan aksesori pelindung sesuai praktik lapangan.

Seberapa sering perawatan dilakukan?
Periksa dan bersihkan rotor secara berkala (mis. 3–6 bulan sekali) atau lebih sering pada lokasi berdebu/berserangga.

Apakah bisa digunakan di area pantai yang korosif?
Housing plastik PA tahan korosi; gunakan hardware pemasangan stainless steel dan lakukan inspeksi lebih sering.
