PCE-WS RS485: Sensor Kecepatan Angin Untuk Otomasi & Keselamatan

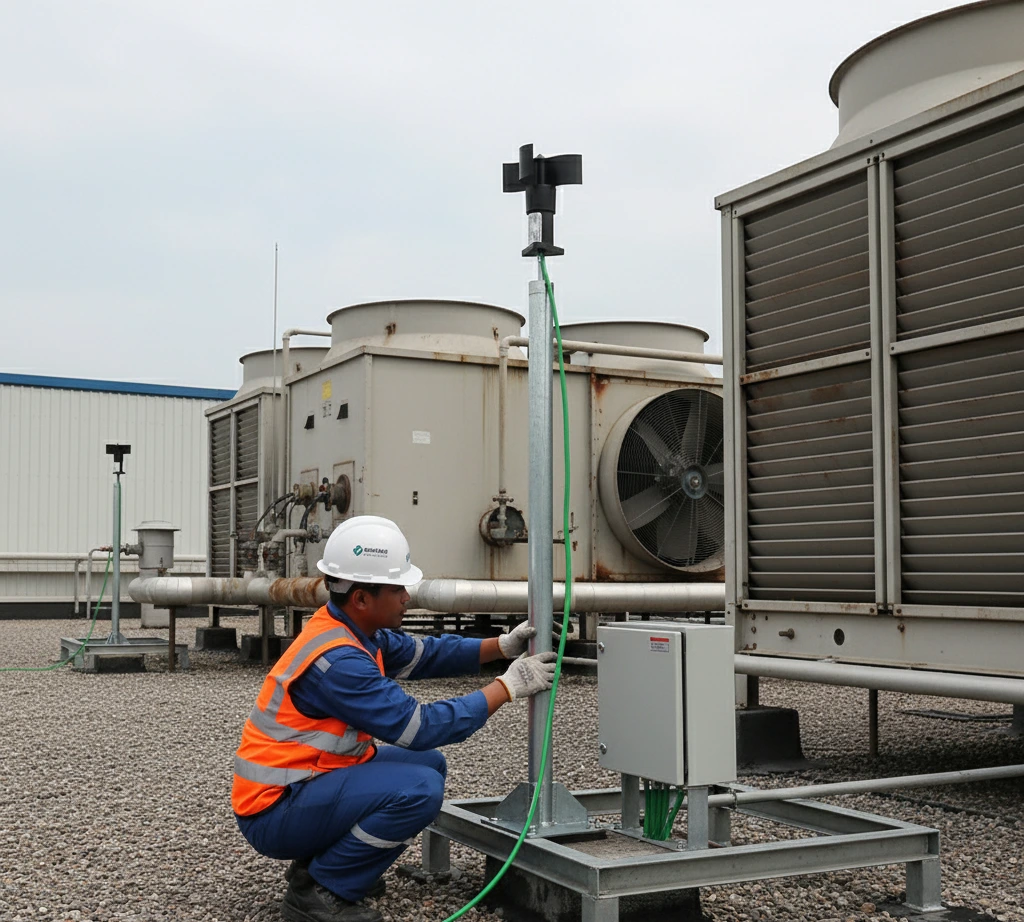

Di sebuah atap fasilitas produksi farmasi, tim HVAC mendapati alarm perbedaan tekanan ruangan yang berulang setiap sore. Setelah ditelusuri, penyebabnya bukan pada AHU atau filter, melainkan perubahan kecepatan angin luar yang tiba-tiba membuat kontrol exhaust dan make-up air tidak seimbang. Tanpa data kecepatan angin yang andal, sistem otomasi gedung (BMS) merespons terlambat—mengancam stabilitas tekanan ruang bersih dan jadwal produksi.

Solusinya sederhana namun kritis: memasang sensor kecepatan angin yang kuat, memiliki keluaran RS485 Modbus untuk integrasi real-time ke PLC/BMS, serta bekerja stabil di lingkungan luar gedung. Dengan begitu, BMS dapat menyesuaikan laju kipas dan damper secara dinamis mengikuti kondisi angin aktual.

PCE-WS RS485—sebuah air flow (wind speed) meter untuk instalasi tetap—yang dirancang untuk sistem peringatan angin, otomasi bangunan, hingga aplikasi industri yang membutuhkan pemantauan angin yang akurat dan tahan cuaca.

Teknologi dari produk PCE-WS RS485

Sensor kecepatan angin seperti PCE-WS RS485 menggunakan prinsip anemometer cawan (cup anemometer). Tiga cawan membentuk “bintang” dan berputar ketika tertiup angin. Kecepatan putaran tersebut berbanding lurus dengan kecepatan angin. Di dalam sensor, putaran diubah menjadi sinyal listrik yang kemudian diproses menjadi nilai m/s (meter per detik) atau ft/s.

Mengapa pendekatan ini penting untuk jangka panjang? Karena anemometer cawan:

• memberikan pengukuran langsung kecepatan angin tanpa harus diselaraskan ke arah angin,

• andal pada rentang kecepatan yang lebar,

• memiliki desain mekanis yang matang dan terbukti di lapangan, dengan biaya kepemilikan rendah.

Dibandingkan metode “perkiraan” dari tekanan diferensial pada duct atau asumsi model cuaca, pengukuran langsung kecepatan angin setempat:

• mengurangi ketidakpastian kontrol (mis. penjadwalan kipas/exhaust),

• meminimalkan overshoot energi,

• meningkatkan keselamatan (mis. sistem peringatan crane/galangan, gondola, atau area berisiko).

Spesifikasi dan fitur product

PCE-WS RS485 adalah sensor kecepatan angin untuk instalasi tetap dengan keluaran digital Modbus RTU melalui RS485. Sensor ini ditujukan untuk aplikasi peringatan angin, otomasi bangunan, serta pemantauan lingkungan di fasilitas industri. Ia bekerja mulai dari 0,8 hingga 50 m/s, terlindung IP65, dan dipasok dengan kabel koneksi 20 meter—membuat proses penempatan dan penarikan kabel ke panel kontrol menjadi lebih sederhana.

Apa yang membuatnya istimewa dibanding kompetitor?

• Keluaran Modbus RTU (RS485) langsung dari sensor, tanpa konverter tambahan.

• Rentang pengukuran lebar (0,8–50 m/s) dengan ambang start rendah (sekitar 0,8 m/s) sehingga responsif pada angin pelan.

• Akurasi yang jelas dinyatakan berbeda untuk kecepatan rendah dan tinggi—memudahkan perancangan kontrol.

• Housing plastik PA yang tangguh dan peringkat IP65—tahan hujan dan debu.

• Desain cawan “bintang” yang tidak bergantung pada arah angin.

Desain dan ergonomi

Secara fisik, PCE-WS RS485 mengadopsi desain anemometer cawan yang ringkas dengan housing plastik PA (polyamide) yang tahan korosi dan cuaca. Paket standar menyertakan kabel koneksi 20 m (65 ft) yang memudahkan penempatan sensor di atas atap atau tiang tanpa perlu splicing tambahan. Pabrikan juga menyediakan kit pemasangan stainless steel sebagai opsi, berguna untuk instalasi permanen di luar ruangan.

Catu daya menggunakan tegangan searah 12–30 V DC dari panel/PLC. Tidak ada baterai karena perangkat ini ditujukan untuk instalasi tetap dengan suplai catu tetap. Untuk pemakaian lapangan, sensor dapat dipasang pada tiang dengan braket tahan karat dan routing kabel yang rapi menuju kotak sambungan kedap air sebelum masuk ke panel kontrol.

Batas lingkungan operasi: bekerja pada suhu sekitar −20 hingga +80 °C (≤95% RH). Peringkat IP65 menandakan tahan debu sepenuhnya dan tahan siraman air (nozzle), menjadikannya aman untuk hujan dan lingkungan terbuka. Informasi dimensi dan berat tidak dinyatakan pada dokumen pabrikan yang tersedia; jika diperlukan, mintalah pada distributor saat perancangan mekanik dudukan.

Antarmuka dan pengalaman pengguna

Berbeda dengan alat genggam, PCE-WS RS485 tidak memiliki layar maupun tombol. Ia adalah sensor lapangan yang mengirimkan data kecepatan angin melalui protokol Modbus RTU ke PLC, data logger, BMS, atau SCADA. Pengalaman pengguna terletak pada kemudahan integrasi:

• alamat Modbus dapat dikonfigurasi pada sistem kontrol,

• pembacaan satuan kecepatan dalam m/s (atau dikonversi di PLC),

• pemantauan kontinu tanpa perlu interaksi di perangkat.

Karena tidak ada display internal, fitur seperti auto-hold, auto-off, atau memori internal tidak berlaku. Keuntungan pendekatan ini: konsumsi daya minimal, arsitektur sederhana, dan reliabilitas tinggi untuk operasi 24/7.

Fitur-fitur cerdas/unggulan

• Modbus RTU (RS485). Memungkinkan pembacaan digital yang imun terhadap noise pada jarak kabel panjang, pengalamatan multi-drop, dan scaling langsung di SCADA/BMS.

• Ambang start rendah (mulai terukur dari ~0,8 m/s / 2,62 ft/s). Sensitif pada kondisi angin rendah yang relevan untuk pengendalian ventilasi atau keamanan gondola.

• Akurasi terpisah untuk dua zona kecepatan. Pada angin pelan, kesalahan diberikan dalam satuan m/s (±0,27 m/s di bawah 4 m/s). Di atas 4 m/s, kesalahan relatif ±3%. Ini memudahkan perancang kontrol menentukan margin alarm dan deadband yang realistis.

• IP65 dan housing PA. Mengurangi waktu henti akibat cuaca serta biaya perawatan.

• Kabel 20 m terpasang. Menghemat waktu instalasi dan sambungan lapangan.

Manfaat langsung bagi pengguna: integrasi cepat ke jaringan RS485 yang sudah ada, pembacaan stabil di lingkungan industri ber-noise, meminimalkan salah baca, serta mendukung pencatatan historis untuk audit dan analisis tren angin.

Kontrol eksternal dan integrasi sistem

Dengan RS485 Modbus RTU, PCE-WS RS485 mudah dihubungkan ke:

• PLC (Siemens/Allen-Bradley/Omron dkk) melalui port RS485,

• BMS/SCADA (BACnet/Modbus gateway bila diperlukan),

• data logger industri atau IoT gateway untuk pengiriman ke cloud.

Data dapat diekspor ke spreadsheet (CSV/Excel) melalui data logger/SCADA, lalu dianalisis untuk tren musiman, validasi desain HVAC, atau dokumentasi keselamatan kerja. Skema multi-sensor juga dimungkinkan (topologi bus) untuk memantau beberapa titik atap sekaligus.

Spesifikasi teknis lengkap

Penjelasan awam: 0,8 m/s setara angin sepoi (sekitar 3 km/jam), sementara 50 m/s adalah angin sangat kencang (≈180 km/jam). Akurasi ±0,27 m/s pada angin pelan berarti bila sensor membaca 2,0 m/s, nilai sebenarnya berada kira-kira antara 1,73 dan 2,27 m/s. Di atas 4 m/s, persentase ±3% memudahkan desain ambang alarm—misalnya pada 10 m/s, ketidakpastiannya ±0,3 m/s.

Panduan memilih komponen tambahan

Untuk proyek, Anda sering perlu menyesuaikan arsitektur sinyal dan mekanik.

Tabel pemilihan model/output dan contoh aplikasi:

Aksesori yang umum dipakai:

• Braket/dudukan stainless steel untuk tiang/atap.

• Penangkal petir dan surge protection RS485.

• Kotak sambungan IP65 dan conduit UV-resistant.

• Data logger Modbus/IoT gateway untuk ekspor CSV/cloud.

• Software SCADA/BMS atau HMI.

Faktor yang memengaruhi hasil:

• Penempatan: hindari turbulensi dekat dinding/damper; pasang setidaknya 10× diameter rintangan terdekat atau di puncak tiang bebas.

• Ketinggian: standar pemasangan atap >10 m untuk representasi angin bebas lokal.

• Perawatan: periksa cawan dari kotoran/serangga; bersihkan secara berkala.

• Kabel: gunakan twisted pair shielded untuk RS485, lakukan terminasi dan bias sesuai best practice.

Panduan cara menggunakan produk langkah demi langkah

Mengacu pada skenario di pendahuluan (stabilisasi tekanan ruang bersih/HVAC yang dipengaruhi angin luar), berikut langkah praktis pemasangan dan integrasi:

1. Survei lokasi

   • Tentukan titik atap yang bebas turbulensi (tidak tertutup dinding, menara, atau exhaust besar).

   • Periksa jalur kabel 20 m ke panel kontrol; siapkan junction box IP65 bila perlu.

2. Pemasangan mekanik

   • Pasang braket stainless di tiang/atap, pastikan tegak dan kokoh.

   • Pasang PCE-WS RS485 pada braket; kencangkan sesuai torsi yang wajar agar tidak goyang.

   • Pastikan cawan berputar bebas; uji dengan mengibaskan tangan untuk melihat respons putaran.

3. Penarikan kabel & proteksi

   • Tarik kabel 20 m menuju panel; gunakan conduit/UV-resistant dan clamp berkala.

   • Pasang arrester/surge protector untuk jalur RS485 jika area rawan petir.

   • Lakukan pengetesan kontinuitas dan isolasi sebelum menghidupkan sistem.

4. Koneksi listrik & komunikasi

   • Suplai 12–30 V DC sesuai polaritas; periksa arus yang direkomendasikan panel.

   • Hubungkan jalur A/B RS485 ke PLC/BMS; pasang terminator 120 Ω di ujung bus.

   • Tetapkan parameter Modbus: baudrate, parity, stop bit, dan alamat node sensor di sisi master.

5. Validasi pembacaan

   • Baca register kecepatan angin di PLC/HMI.

   • Bandingkan tren pembacaan dengan kondisi cuaca aktual sebagai sanity check.

   • Atur filter/smoothing di PLC jika diperlukan untuk meredam fluktuasi ekstrem sangat cepat.

6. Integrasi ke kontrol HVAC

   • Buat logika kontrol fan/damper berdasarkan ambang angin (mis. tingkatkan make-up air saat angin >8 m/s untuk menjaga tekanan ruang).

   • Rekam data historis untuk audit dan fine-tuning.

7. Pemeliharaan berkala

   • Inspeksi visual bulanan; bersihkan cawan.

   • Uji fungsional tiap semester: periksa respons terhadap hembusan terkontrol.

   • Dokumentasikan setiap tindakan untuk kebutuhan QA/QC.

Kesimpulan dan rekomendasi

PCE-WS RS485 adalah sensor kecepatan angin yang dirancang untuk instalasi tetap, mengutamakan integrasi RS485 Modbus, ketahanan IP65, dan keandalan pengukuran dari 0,8 hingga 50 m/s. Untuk tim QA/QC, R&D kampus, operator WTP/WWTP, pabrik farmasi dan F&B, hingga otomasi gedung, data kecepatan angin yang kredibel membantu menjaga keselamatan, efisiensi energi, dan kepatuhan proses (mis. stabilitas tekanan ruang, pengoperasian crane, atau aktivasi alarm angin).

Siapa yang paling diuntungkan?

• BMS/HVAC gedung industri dan fasilitas farmasi yang memerlukan kompensasi beban angin.

• Sistem peringatan angin di area kerja luar ruangan (gondola, crane, pelabuhan).

• SCADA utilitas dan pabrik yang membutuhkan pencatatan angin untuk analisis risiko.
  Jika Anda memerlukan alat genggam dengan tampilan lokal atau sensor dengan keluaran analog murni, pertimbangkan varian keluarga PCE-WS lainnya (4–20 mA, 0–10 V, atau pulse).

FAQ singkat

1. Bisakah sensor ini menampilkan nilai di lokasi?

   • Tidak. PCE-WS RS485 adalah sensor tanpa layar. Nilai dibaca melalui Modbus di PLC/HMI/SCADA.

2. Apakah sensor perlu kalibrasi berkala?

   • Disarankan inspeksi dan verifikasi periodik. Untuk kebutuhan metrologi ketat, lakukan pembandingan dengan referensi anemometer atau layanan kalibrasi pihak ketiga.

3. Berapa jarak maksimal kabel RS485?

   • Secara umum RS485 mendukung ratusan meter dengan twisted pair ber-shield; pastikan terminasi dan setting jaringan benar.

4. Apakah sensor tahan hujan deras?

   • Ya, dengan IP65 sensor tahan debu dan percikan kuat. Pastikan sambungan dan junction box juga berperingkat setara.

5. Dapatkah dihubungkan ke logger seluler/IoT?

   • Bisa, gunakan data logger/gateway RS485-to-LTE/MQTT sesuai kebutuhan.
