PCE-WS US2: Anemometer Ultrasonik Untuk Otomasi SCADA

Di banyak fasilitas industri dan riset, data angin bukan sekadar urusan meteorologi. Bayangkan stasiun pemompaan air limbah yang memakai sistem deodorizer berbasis ekstraksi udara. Ketika hembusan angin tiba-tiba menguat dan berubah arah, plume bau bisa “mendorong” balik ke area perumahan. Tanpa pemantauan kecepatan serta arah angin yang presisi dan real-time, operator akan terlambat menaikkan laju blower atau mengubah strategi pembuangan, berisiko komplain warga maupun pelanggaran ambang bau. Solusinya adalah sensor angin yang tahan cuaca, bebas perawatan, dan mudah diintegrasikan ke PLC/SCADA agar logika kontrol berjalan otomatis.

Airflow Meter PCE-WS US2 hadir sebagai solusi praktis: anemometer ultrasonik kompak yang mengukur kecepatan dan arah angin sekaligus, luaran RS485 Modbus RTU, dan bodi IP65 untuk aplikasi luar ruang. Perangkat ini membantu laboratorium lingkungan, pengolahan air, pertanian presisi, hingga utilitas energi mengaktifkan kontrol berbasis data angin secara konsisten.

Teknologi ultrasonik pada pengukur angin

Anemometer ultrasonik bekerja dengan memasang transduser yang saling mengirim dan menerima gelombang ultrasonik melintasi jalur tertentu. Ketika ada aliran udara, waktu tempuh gelombang dari A ke B dan dari B ke A tidak lagi simetris. Perbedaan waktu ini dihitung sehingga menghasilkan komponen kecepatan angin pada sumbu yang diukur. Dengan menempatkan pasangan transduser secara ortogonal, perangkat mampu menyusun vektor kecepatan dua dimensi (2D) serta menentukan arah angin 0–359°.

Pendekatan ultrasonik penting untuk jangka panjang karena tidak memiliki bagian mekanis berputar seperti cup atau vane. Artinya, tidak ada keausan bantalan, tidak perlu pelumasan, dan tidak terpengaruh inersia mekanik pada kecepatan rendah. Selain itu, sensor ultrasonik relatif kebal terhadap gangguan gelombang radio/medan elektromagnetik ketika desainnya memang diproteksi, sehingga cocok dipasang dekat antena atau panel surya yang menyuplai sistem instrumentasi.

Dibanding metode konvensional (anemometer baling-baling/cup), teknologi ultrasonik menghadirkan respons lebih cepat, akurasi stabil pada kisaran rendah, dan kebutuhan pemeliharaan yang jauh lebih sedikit. Di lingkungan industri di mana akses titik pemasangan kadang sulit (puncak menara, atap WTP/WWTP, atau crane), penghematan ini terasa nyata: lebih sedikit kunjungan servis, lebih banyak jam data yang valid.

Spesifikasi dan fitur product PCE-WS US2

PCE-WS US2 adalah airflow meter 2D berbasis ultrasonik yang mampu mengukur kecepatan dan arah angin dalam satu unit ringkas. Output datanya berupa RS485 dengan protokol Modbus RTU, sehingga mudah disambungkan ke PLC, RTU, datalogger, atau konverter USB-RS485 untuk akuisisi di PC/laptop. Perangkat dirancang untuk lingkungan luar ruang (IP65), tahan terhadap paparan debu dan percikan air, serta tetap berfungsi pada rentang suhu lebar.

Yang membuatnya menonjol dibanding banyak kompetitor di kelasnya:

• Satu perangkat menggabungkan pengukuran kecepatan dan arah angin, menyederhanakan pemasangan dan kabel.

• Transduser ultrasonik bebas aus—nyaris tanpa perawatan berkala.

• Kekebalan tinggi terhadap interferensi frekuensi radio dan medan elektromagnetik, membantu menjaga stabilitas sinyal di area industri padat peralatan listrik.

• Antarmuka RS485 Modbus RTU yang terbuka dan populer, memudahkan integrasi lintas vendor (SCADA, HMI, sistem alarm, ataupun gateway IoT).

Desain dan ergonomi

Secara fisik, PCE-WS US2 mengusung badan kompak dengan housing dari PA (polyamide) yang kuat dan ringan. Dimensinya 162 × 143 mm (tinggi × diameter), berat sekitar 400 g—cukup ringan untuk pemasangan di pipa mast atau bracket kecil tanpa membebani struktur. Konektor lapangan menggunakan M12 4-pin yang umum di otomasi industri, dan di paketnya sudah termasuk kabel 5 meter dengan plug M12 agar instalasi lebih cepat.

Sumber dayanya 9…30 V DC, sehingga fleksibel dipasok dari panel kontrol 24 V DC, baterai + solar charge controller untuk stasiun remote, atau adaptor industri. Perangkat tidak memakai baterai internal; ini menguntungkan untuk operasi kontinyu karena Anda tidak perlu memikirkan siklus ganti baterai.

Daya tahan lingkungan menjadi nilai tambah: kelas proteksi IP65 melindungi dari debu dan air bertekanan rendah. Rentang suhu operasi lebar, dari −30 hingga 70 °C, dengan kelembapan operasi 0…100 %RH—pas untuk iklim tropis lembap. Untuk penyimpanan jangka panjang, perangkat aman di −35 hingga 80 °C. Bagi teknisi lapangan, saran praktisnya: pasang sensor pada ketinggian dan lokasi yang representatif (di atas gangguan turbulensi lokal), gunakan grounding dan pelindung surge bila area rawan petir, serta pastikan orientasi pemasangan mengikuti panduan pabrikan agar penentuan arah tepat.

Antarmuka dan pengalaman pengguna

PCE-WS US2 adalah sensor “headless”—tanpa layar bawaan. Data dibacakan melalui RS485 Modbus RTU. Pendekatan ini membuat desain lebih ringkas dan tahan cuaca, serta memberi kebebasan pada pengguna untuk memilih perangkat tampilan (HMI), datalogger, atau software yang sudah mereka miliki. Navigasi dan konfigurasi dilakukan lewat perintah Modbus dari PLC/PC; tidak ada tombol di badan sensor, sehingga pemasangan mekanik bisa lebih rapat dan aman.

Fitur kualitas hidup bergantung pada sistem penerima (SCADA/PLC) yang Anda gunakan. Karena sensor mengirimkan nilai kecepatan dan arah, Anda dapat menambahkan fungsi Auto-Hold/averaging di sisi PLC untuk menstabilkan tampilan, setel interval logging (misalnya setiap 1–10 detik), dan mengaktifkan auto-off pada layar HMI jika diperlukan hemat daya. Konsep ini memberi fleksibilitas: satu sensor, banyak gaya implementasi.

Fitur-fitur unggulan yang relevan

• Pengukuran 2D (kecepatan dan arah) dalam satu perangkat. Mengurangi jumlah instrumen di tiang mast dan memotong biaya kabel serta maintenance.

• Transduser ultrasonik bebas perawatan. Tidak ada bagian berputar—tak ada pelumasan dan minim keausan.

• RS485 Modbus RTU. Protokol industri yang luas dukungannya; mudah dihubungkan ke PLC Siemens/Omron/Mitsubishi, SCADA Wonderware/WinCC/iFIX, hingga gateway IoT.

• Ketahanan interferensi RF/EM tinggi. Berguna di area pabrik dengan banyak motor frekuensi variabel, VHF/UHF, atau pemancar radio.

• IP65 & rentang suhu −30…70 °C. Cocok untuk atap gedung, weather station, area WTP/WWTP, dan farm budidaya yang terpapar cuaca.

• Maksimal kecepatan angin yang diizinkan 200 km/jam. Memberi cadangan keamanan di lokasi berangin kencang.

Manfaat langsung bagi pengguna: pembacaan yang stabil, pemasangan yang sederhana, workflow data yang mudah diaudit (karena Modbus menyajikan nilai digital dan dapat dilog otomatis), serta efisiensi operasional karena sensor tidak perlu rawat harian.

Kontrol eksternal dan integrasi sistem

PCE-WS US2 mentransmisikan data melalui RS485 (Modbus RTU). Ini membuka beberapa skenario integrasi:

• Ke PLC/RTU: tarik kabel twisted-pair RS485 dari sensor ke panel. Mapping register Modbus kecepatan & arah dibuat di program PLC, lalu ditampilkan pada HMI dan dicatat ke historian.

• Ke PC/Laptop: gunakan konverter USB-RS485. Perangkat lunak akuisisi Modbus (atau skrip Python/Matlab/LabVIEW) membaca register dan menyimpan ke CSV/Excel untuk analisis atau impor ke LIMS.

• Ke SCADA/IoT: gateway RS485-Ethernet/4G dapat meneruskan data ke server. Log harian/mingguan dipakai untuk audit, predictive control (mis. mengatur bukaan damper), atau pemodelan dispersi bau.

Kekuatan sistem ini adalah skalabilitas. Satu bus RS485 bisa menghubungkan beberapa instrumen dengan alamat Modbus berbeda, sehingga biaya kabel dan port PLC lebih hemat. Data dapat dipakai untuk tren, alarm, pelaporan bulanan, hingga analisis musiman.

Spesifikasi teknis lengkap

Penjelasan awam: resolusi 1 km/jam berarti setiap kenaikan nilai terkecil yang ditampilkan/dilaporkan adalah 1 km/jam. Pada rentang 0–15 km/jam, akurasi absolut 0,5 km/jam—bagus untuk memantau hembusan lemah (contoh: ventilasi silang di rumah kaca). Pada rentang menengah (15–120 km/jam), galat relatif ±3% dari angka terbaca—jika layar menunjukkan 50 km/jam, ketidakpastian sekitar ±1,5 km/jam. Arah angin dengan akurasi ±3° cukup untuk keputusan operasional seperti mengarahkan nozel sprayer, mengatur damper, atau memvalidasi model dispersi.

Panduan memilih komponen tambahan & skenario aplikasi

Meski PCE-WS US2 satu model, kebutuhan instalasi berbeda-beda. Tabel berikut memberi ringkasan pemilihan aksesori dan contoh pemakaian:

Aksesori yang umum:

• Mast/bracket stainless, U-bolt, dan pelat alas.

• Surge protector RS485 dan proteksi petir sesuai standar setempat.

• Konverter USB-RS485 atau gateway RS485-Ethernet/4G.

• Kabel twisted-pair shielded untuk RS485 (kategori industri).

• Panel surya + baterai (untuk site off-grid).

Faktor yang memengaruhi hasil:

• Turbulensi dari dinding/tiang dekat; posisikan sensor cukup tinggi dan bebas halangan.

• Getaran mekanik dari struktur pemasangan; pastikan mast kokoh.

• Gangguan EMI kuat; gunakan kabel berpelindung dan grounding benar.

• Kalibrasi sistem koordinat arah (orientasi awal sensor terhadap utara).

Panduan penggunaan langkah demi langkah

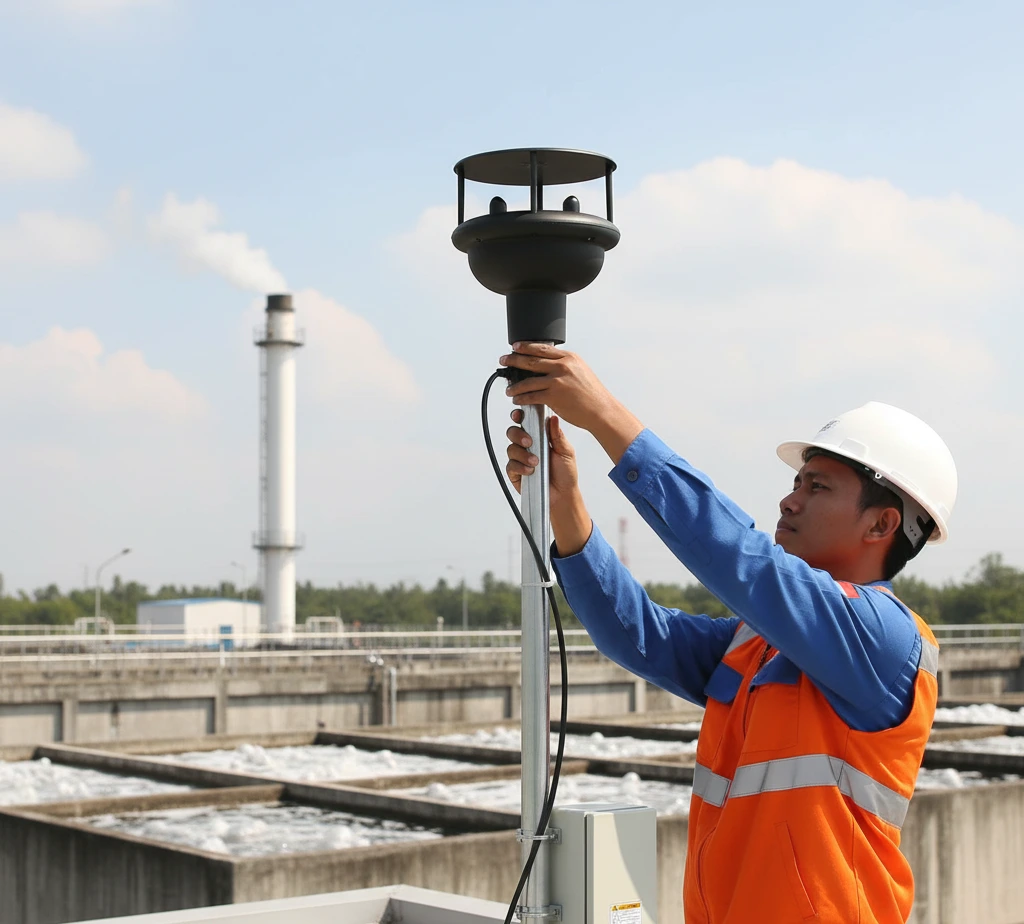

Contoh kasus: pengolahan air limbah (WWTP) dengan sistem deodorizer yang dikendalikan oleh kecepatan & arah angin.

1. Perencanaan titik pasang
   Pilih lokasi atap/menara dengan pandangan terbuka. Pastikan bebas dari turbulensi lokal (setidaknya 10× tinggi penghalang terdekat). Tentukan orientasi utara menggunakan kompas/GNSS untuk kalibrasi arah.

2. Pemasangan mekanik
   Pasang bracket/mast. Ikat PCE-WS US2 secara vertikal sesuai panduan. Beri grounding pada mast. Jika area rawan petir, pasang penangkal petir dan surge protector RS485.

3. Penarikan kabel & catu daya
   Gunakan kabel M12 5 m bawaan; sambungkan ke perpanjangan RS485 shielded bila perlu. Pasok 24 V DC dari panel kontrol (kisaran 9…30 V DC diperbolehkan).

4. Integrasi RS485 Modbus
   Atur topologi bus (A/B/GND) dan terminasi 120 Ω bila jalur panjang. Di PLC/RTU/PC, konfigurasikan parameter port (baud, parity) mengikuti manual PCE-WS US2. Baca register Modbus untuk “wind speed” dan “wind direction”.

5. Validasi arah
   Setel offset arah sehingga 0° sejajar utara sebenarnya. Uji dengan membandingkan terhadap kompas atau cuplikan data dari stasiun referensi.

6. Penetapan logika kontrol

   • Terapkan rata-rata bergerak 10–60 detik agar output stabil.

   • Buat aturan: jika kecepatan > X km/jam dan arah dalam sektor Y°, naikkan kapasitas blower/ubah arah buang.

   • Setel logging berkala untuk audit bulanan.

7. Uji fungsional & dokumentasi
   Simulasikan skenario angin (mis. kipas besar/tiupan alami) dan cek respons sistem. Dokumentasikan alamat register, setpoint, dan interval logging untuk audit QA/QC.

Langkah di atas dapat diterapkan juga pada aplikasi lain: pengairan otomatis berbasis angin di pertanian, kontrol crane/hoist (pembatas operasi saat angin kencang), atau validasi uji terowongan angin skala kecil di teaching lab.

Kesimpulan dan rekomendasi

PCE-WS US2 menawarkan kombinasi yang pas untuk kebutuhan industri dan riset: sensor ultrasonik yang mengukur kecepatan serta arah angin dalam satu unit, desain tanpa bagian bergerak sehingga minim perawatan, dan antarmuka RS485 Modbus RTU untuk integrasi cepat ke PLC/SCADA atau sistem data kampus. Kelas proteksi IP65, bobot ringan, serta rentang suhu operasi lebar membuatnya cocok untuk pemasangan luar ruang jangka panjang.

Siapa yang paling diuntungkan?

• WWTP/WTP yang membutuhkan kontrol berbasis arah/kecepatan angin untuk penanganan bau atau keselamatan kerja.

• Laboratorium lingkungan dan teaching lab yang ingin stasiun cuaca ringkas dengan data mudah diakuisisi.

• F&B, farmasi/biotek, dan pabrik kimia yang memasang sensor di atap untuk memvalidasi ventilasi proses dan SOP keselamatan.

• Pertanian/hidroponik dan akuakultur yang memanfaatkan data angin untuk strategi aerasi atau perlindungan greenhouse/kolam.

Bila Anda mencari sensor angin yang kuat, mudah diintegrasikan, dan nyaris bebas perawatan, PCE-WS US2 merupakan pilihan yang logis.

FAQ singkat

Apakah PCE-WS US2 punya layar bawaan?
Tidak. Sensor ini tanpa display; data dibaca melalui RS485 (Modbus RTU) ke PLC/SCADA/PC.

Bisakah dipakai di iklim lembap?
Ya. Kelas proteksi IP65 dan kelembapan operasi 0–100 %RH membuatnya cocok untuk luar ruang tropis.

Bagaimana ketelitian pada kecepatan rendah?
Pada 0–15 km/jam, akurasi ±0,5 km/jam—bagus untuk deteksi hembusan lemah.

Apakah ada logging internal?
Tidak ada. Pencatatan dilakukan oleh perangkat penerima (PLC/SCADA/PC/datalogger) melalui Modbus.

Bagaimana menghubungkannya ke laptop?
Gunakan konverter USB-RS485, lalu software Modbus untuk membaca dan menyimpan data.

Apakah arah angin perlu dikalibrasi?
Perlu penetapan orientasi awal terhadap utara (offset). Setelah itu, pembacaan arah akan konsisten.
