PCE-WSAC 50+ 230: Anemometer Stasioner Dengan Alarm Otomatis Untuk Keamanan Proses Industri

Di banyak fasilitas industri—mulai dari pabrik kimia, area pengolahan air limbah, sampai farmasi—angin sering dianggap “gangguan alam” yang tidak perlu diukur secara serius. Padahal, kecepatan angin berpengaruh langsung pada keselamatan kerja, keandalan proses, dan bahkan konsumsi energi. Di area cerobong, cooling tower, tangki bahan kimia terbuka, ataupun instalasi turbin angin kecil untuk suplai listrik internal, perubahan angin yang tiba-tiba bisa memengaruhi sebaran gas, efisiensi pendinginan, hingga stabilitas struktur.

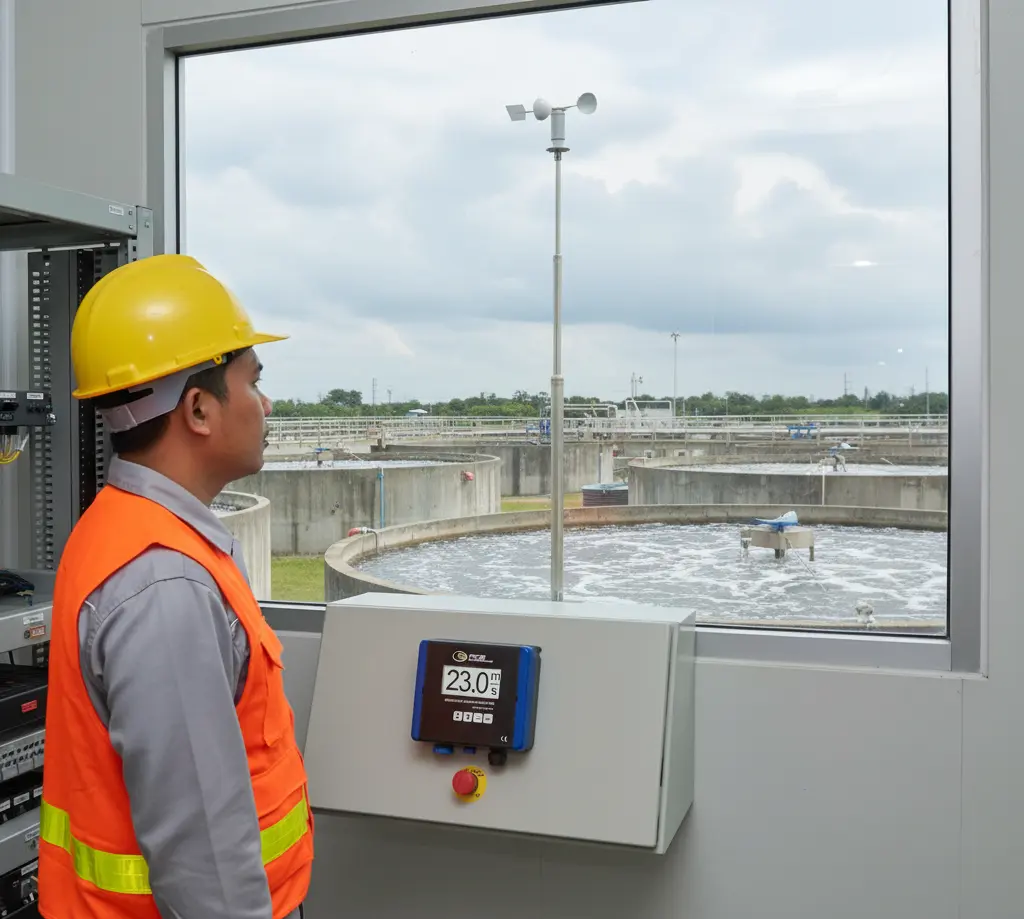

Bayangkan sebuah instalasi pengolahan air limbah (WWTP) dengan banyak kolam aerasi terbuka. Saat kecepatan angin meningkat tajam, percikan aerosol dari permukaan air bisa menyebar ke area kerja, membawa mikroorganisme atau bahan kimia. Tanpa sistem pemantauan angin yang andal, operator hanya mengandalkan perkiraan visual atau informasi cuaca umum yang lokasinya jauh dari plant. Akibatnya, pengambilan keputusan—misalnya penutupan area tertentu, penyesuaian jadwal kerja lapangan, atau pengaktifan sistem penyemprot air—sering terlambat.

Masalah serupa muncul di laboratorium, fasilitas F&B, dan farmasi ketika ada cerobong buangan atau scrubber. Aliran udara eksternal memengaruhi performa sistem ventilasi dan dapat mengubah pola sebaran emisi. Untuk audit dan validasi, data angin yang rinci (bukan sekadar “kering, agak berangin”) menjadi penting. Tanpa data yang terdokumentasi, tim QA/QC kesulitan menjawab pertanyaan auditor: “Bagaimana kondisi lingkungan saat proses X berlangsung?”

Di sisi lain, banyak fasilitas masih memakai anemometer genggam. Alat seperti ini berguna untuk pengecekan spot, tetapi tidak cukup untuk pemantauan 24/7 dengan alarm otomatis. Operator tidak mungkin berdiri terus di lapangan hanya untuk menatap layar alat. Tanpa alarm dan pencatatan data otomatis, risiko yang terjadi adalah:

• Peringatan terlambat terhadap kondisi angin berbahaya.

• Tidak ada rekam data saat insiden terjadi, sehingga sulit melakukan investigasi.

• Tidak ada dasar kuat untuk mengoptimalkan pengaturan ventilasi, bukaan jalur udara, atau jadwal kerja lapangan.

Di sinilah anemometer stasioner seperti PCE-WSAC 50+ 230 berperan: mengubah pengukuran angin dari “aktivitas sesekali” menjadi bagian integral dari sistem kontrol proses dan keselamatan kerja.

Dari Sensor ke Sistem Alarm: Cara Kerja PCE-WSAC 50+ 230 dalam Memantau Angin

Secara prinsip, PCE-WSAC 50+ 230 adalah unit evaluasi dan alarm kecepatan angin yang bekerja bersama sensor angin eksternal. Sensor tersebut—misalnya cup anemometer atau sensor ultrasonik—mengubah kecepatan angin menjadi sinyal listrik, biasanya berupa arus 4–20 mA atau pulsa. PCE-WSAC 50+ 230 kemudian membaca sinyal ini, mengkonversinya menjadi nilai kecepatan angin dalam satuan m/s, km/h, atau mph, menampilkannya di layar LCD, dan menyimpannya dalam memori atau kartu microSD.

Sinyal 4–20 mA yang didukung alat ini adalah standar industri karena stabil terhadap gangguan dan tidak mudah menurun meskipun menggunakan kabel panjang. Nilai 4 mA biasanya mewakili 0 m/s, sedangkan 20 mA adalah batas atas (misalnya 50 m/s). Dalam praktik, pendekatan ini membuat integrasi dengan PLC, sistem SCADA, atau panel kontrol lain menjadi jauh lebih mudah. Sinyal tetap konsisten sekalipun melewati lingkungan dengan banyak noise listrik, seperti pabrik kimia atau fasilitas pengolahan air besar.

Selain itu, PCE-WSAC 50+ 230 dapat menerima sinyal pulsa. Pada beberapa jenis sensor angin, frekuensi pulsa berkorelasi dengan kecepatan angin. Unit ini kemudian mengkonversi frekuensi tersebut menjadi angka kecepatan yang dapat dibaca. Kombinasi dukungan 4–20 mA dan pulsa membuka peluang pemilihan sensor yang fleksibel, tergantung kebutuhan dan ketersediaan di lapangan.

Yang membuat perangkat ini relevan untuk pemantauan jangka panjang adalah fungsi logger dan alarmnya. Data kecepatan angin tidak hanya ditampilkan sesaat, tetapi disimpan sebagai deret waktu. Interval penyimpanan bisa diatur dari 10 detik hingga 1 jam, sehingga pengguna bisa memilih apakah ingin data sangat detail atau cukup representatif untuk tren harian/bulanan. Selain itu, PCE-WSAC 50+ 230 dapat menghitung dan menampilkan kecepatan angin rata-rata 2 dan 5 menit terakhir—fitur penting untuk menghindari alarm palsu akibat hembusan angin singkat.

Untuk keselamatan, dua tahap alarm disediakan: pre-alarm dan alarm utama. Saat nilai angin melewati batas pre-alarm, LED kuning akan menyala dan beeper mengeluarkan bunyi berkala. Jika kecepatan terus meningkat melewati batas alarm utama, LED merah menyala dan nada peringatan menjadi lebih intens. Output relay dapat dihubungkan ke sirene eksternal, lampu strobo, atau sistem interlock yang mematikan peralatan tertentu ketika kondisi angin berbahaya. Dengan cara ini, PCE-WSAC 50+ 230 berfungsi bukan hanya sebagai alat ukur, tetapi juga elemen aktif dalam sistem keselamatan dan kontrol proses.

Keunggulan Fungsional PCE-WSAC 50+ 230 Dibanding Anemometer Biasa

Di pasar instrumen, banyak anemometer yang mampu mengukur kecepatan angin. Namun PCE-WSAC 50+ 230 menempati posisi yang sedikit berbeda: ia dirancang sebagai unit stasioner industri dengan fungsi alarm dan pencatat data terintegrasi. Ini menjadikannya jauh lebih relevan untuk fasilitas yang membutuhkan pemantauan kontinu, bukan sekadar pengukuran sesaat.

Pertama, alat ini menggabungkan display lokal, data logger, dan sistem alarm berbasis relay dalam satu housing. Pengguna tidak perlu memasang logger terpisah atau modul alarm tambahan. Untuk tim instrumentasi, hal ini berarti wiring lebih sederhana, kemungkinan titik kegagalan lebih sedikit, dan proses commissioning yang lebih cepat. Dalam satu panel, operator bisa melihat kecepatan angin real-time, status alarm (via LED), dan yakin bahwa data sedang disimpan untuk analisis nantinya.

Kedua, dukungan interface RS485 membuat PCE-WSAC 50+ 230 mudah diintegrasikan dengan sistem SCADA atau BMS (Building Management System). Di fasilitas pengolahan air minum, misalnya, operator ruang kontrol dapat memonitor kondisi angin di area terbuka tanpa harus sering-sering keluar ruangan. Data juga dapat dikombinasikan dengan parameter lain seperti level tangki, suhu, atau debit, sehingga analisis korelasi menjadi mungkin.

Ketiga, dari sisi fleksibilitas sensor, unit ini tidak mengunci pengguna pada satu jenis sensor tertentu. Selama sensor mengeluarkan sinyal 4–20 mA atau pulsa yang kompatibel, PCE-WSAC 50+ 230 dapat digunakan. Ini membantu fasilitas yang sudah memiliki sensor angin terpasang dan ingin menambah fungsi alarm dan logging tanpa mengganti hardware di lapangan.

Keempat, fungsi penghitungan kecepatan rata-rata 2 dan 5 menit terakhir sangat membantu untuk aplikasi yang berbasis standar. Misalnya, beberapa pedoman keselamatan kerja mensyaratkan batas kecepatan angin rata-rata tertentu sebelum pekerjaan di ketinggian boleh dilakukan atau harus dihentikan. Dengan tampilan average ini, operator tidak perlu menghitung manual atau menebak-nebak.

Terakhir, kapasitas penyimpanan data yang besar—sekitar 30.000 record di memori internal ditambah dukungan microSD hingga 32 GB (termasuk kartu 8 GB dalam paket)—membuat alat ini cocok untuk pemantauan jangka panjang. Dalam konteks QA/QC, data historis ini dapat dipakai untuk membuktikan bahwa proses selalu dijalankan dalam kondisi lingkungan yang terkendali, sebuah poin penting untuk audit, khususnya di industri farmasi, F&B, dan bioteknologi.

Desain dan Ergonomi: Unit Kompak untuk Panel dan Aplikasi Lapangan

Secara fisik, PCE-WSAC 50+ 230 dirancang sebagai unit panel atau wall-mount yang kokoh. Dimensi perangkat sekitar 150 x 160 x 93 mm, dengan berat sekitar 570 gram. Ukuran ini cukup kompak untuk dipasang di ruang kontrol kecil, panel instrumen dekat area proses, atau box outdoor yang terlindung. Housing dengan kelas proteksi IP65 memberikan perlindungan terhadap debu dan cipratan air dari segala arah, sehingga aman digunakan di lingkungan lembap seperti WTP/WWTP, area proses food & beverage yang sering dicuci, ataupun plant kimia dengan aerosol.

Tata letak depannya sederhana: sebuah layar LCD 3 inci berada di tengah/atas, dikelilingi beberapa tombol pengoperasian. Tombol-tombol ini digunakan untuk mengatur parameter seperti batas alarm, interval logging, satuan kecepatan, serta pengelolaan memori. Karena tidak ada joystick atau tombol yang terlalu kecil, operator dengan sarung tangan kerja sekalipun biasanya masih dapat mengoperasikannya dengan nyaman.

Untuk pasokan daya, unit ini menggunakan catu AC 110–230 V, 50/60 Hz. Artinya, ia dapat langsung dihubungkan ke jaringan listrik standar di Indonesia tanpa adaptor tambahan. Di sisi lain, alat juga menyediakan supply untuk sensor sebesar 12–24 V DC dengan arus maksimum 150 mA, sehingga seringkali tidak perlu power supply terpisah untuk sensornya—cukup menarik kabel dari terminal PCE-WSAC 50+ 230 ke sensor angin.

Kondisi lingkungan operasi yang diizinkan sangat luas: temperatur -20 hingga 70 °C dan kelembapan 0–95% RH. Ini membuat alat cocok dipasang mulai dari daerah dataran tinggi yang dingin hingga area pesisir yang panas dan lembap. Untuk penyimpanan, rentang temperatur -35 hingga 70 °C dengan kelembapan serupa masih dapat diterima. Dengan kelas proteksi IP65, PCE-WSAC 50+ 230 dapat dipasang dekat area luar ruangan, asalkan tetap memperhatikan pemasangan box dan akses kabel yang benar.

Dari sisi ergonomi perawatan, penggunaan microSD card sebagai media penyimpanan membantu proses backup dan pemindahan data. Teknisi cukup membuka penutup, mengeluarkan kartu, dan menyalin data di komputer kantor. Tidak diperlukan konektor rumit atau driver khusus. Kombinasi desain yang kokoh, dimensi kompak, dan wiring yang relatif sederhana menjadikan alat ini ramah untuk teknisi instrumentasi maupun tim maintenance.

Antarmuka dan Pengalaman Pengguna: Fokus pada Data yang Mudah Dibaca

Antarmuka PCE-WSAC 50+ 230 dirancang agar operator bisa langsung memahami informasi utama tanpa harus menelusuri menu berlapis-lapis. Layar LCD 3 inci dengan resolusi 128 x 64 piksel menampilkan kecepatan angin secara jelas, biasanya dalam angka besar di baris utama. Di sekelilingnya dapat ditampilkan informasi tambahan seperti status alarm, satuan yang digunakan, serta ikon memori atau komunikasi. Walaupun tidak besar seperti layar HMI, ukurannya cukup untuk dibaca dari jarak beberapa meter di ruang kontrol.

Pengaturan dan navigasi dilakukan melalui beberapa tombol fisik di panel depan. Pola yang umum adalah kombinasi tombol naik/turun untuk mengubah nilai, tombol enter/OK untuk konfirmasi, dan satu tombol kembali/escape. Dengan struktur menu yang logis, teknisi dapat melakukan setting awal seperti:

• Memilih satuan kecepatan (m/s, km/h, atau mph).

• Mengatur batas pre-alarm dan alarm utama.

• Menentukan interval pencatatan data antara 10 detik hingga 1 jam.

• Mengatur jam dan tanggal sistem, penting untuk penandaan waktu pada log.

Bagi pengguna di Indonesia, meskipun antarmuka teks umumnya menggunakan bahasa Inggris, istilah yang muncul cukup teknis dan lazim: “Speed”, “Average”, “Alarm”, “Memory”, sehingga mudah dipahami oleh teknisi instrumentasi ataupun operator berpengalaman. Pada banyak instalasi, buku manual biasanya ditempel di dekat panel sehingga tim baru dapat cepat mempelajari menu.

Fitur lain yang menambah kenyamanan adalah kemampuan penyimpanan data internal dan eksternal secara simultan. Sekitar 30.000 record dapat disimpan di memori internal—cukup untuk pemantauan berbulan-bulan tergantung interval logging. Selain itu, kartu microSD 8 GB yang sudah termasuk dalam paket memungkinkan kapasitas jauh lebih besar; pabrikan menyebut dukungan hingga 32 GB. Ketika memori hampir penuh, pengguna dapat mengganti kartu tanpa harus mengganggu sensor di lapangan.

Walau instruksi tertulis tidak menyebutkan fitur seperti auto-off (karena alat ini memang dirancang untuk operasi kontinu dengan catu listrik), konsep “auto-read” terepresentasi dalam cara kerja sistemnya: data dan status alarm selalu diperbarui secara real-time, sementara perhitungan rata-rata 2 dan 5 menit berjalan otomatis di latar belakang. Operator tinggal membaca nilai pada saat diperlukan, tanpa menekan tombol tertentu untuk “mengambil sampel” seperti pada alat genggam.

Bagi laboratorium pengujian atau teaching lab yang ingin mengintegrasikan data ke sistem analisis, antarmuka yang sederhana ini sebenarnya menjadi keunggulan: instrumen lebih stabil, mudah dipelajari mahasiswa atau teknisi baru, dan tidak menuntut interaksi yang rumit untuk sekadar memantau tren kecepatan angin.

Fungsi Kunci yang Membuat Monitoring Angin Menjadi Lebih Praktis

Jika dirangkum, ada beberapa fungsi utama pada PCE-WSAC 50+ 230 yang secara langsung menghemat waktu dan meningkatkan keamanan operasi di lapangan.

Pertama, sistem dua tingkat alarm. Pre-alarm memungkinkan operator mendapat peringatan dini saat kecepatan angin mulai mendekati batas kritis. Alarm utama, di sisi lain, dapat dihubungkan dengan relay untuk aksi otomatis. Di area crane atau pekerjaan di ketinggian, misalnya, relay bisa diaplikasikan untuk mematikan suplai listrik ke alat angkat ketika kecepatan angin melebihi batas aman. Ini mengurangi ketergantungan pada keputusan manual saat situasi sudah genting.

Kedua, kemampuan menampilkan dan merekam kecepatan rata-rata 2 dan 5 menit. Fitur ini relevan untuk aplikasi seperti:

• Pengujian performance turbin angin skala kecil di lingkungan kampus.

• Validasi sistem ventilasi laboratorium yang memerlukan stabilitas aliran udara eksternal.

• Penetapan safe window untuk pekerjaan outdoor di fasilitas pengolahan air atau plant kimia.

Dengan data rata-rata, operator tidak “tertipu” oleh hembusan angin sesaat yang mungkin tidak terlalu berbahaya, atau sebaliknya, tidak mengabaikan tren kenaikan angin yang konsisten.

Ketiga, fungsi data logger internal dan eksternal. Bagi tim QA/QC dan riset, log ini sangat penting untuk:

• Analisis korelasi antara kecepatan angin dan variasi proses (misalnya fluktuasi pH atau suhu di kolam aerasi).

• Penyusunan laporan audit lingkungan atau K3.

• Penyusunan SOP berbasis data, bukan hanya pengalaman subjektif.

Keempat, dukungan komunikasi RS485 dan sinyal keluaran 4–20 mA. Alat ini dapat berperan sebagai “sumber kebenaran” untuk parameter angin di seluruh sistem. Data tidak hanya berhenti di layar lokal, tetapi dapat dikirim ke PLC, SCADA, atau bahkan sistem LIMS jika dihubungkan melalui modul tambahan. Dengan satu instrumen, seluruh sistem memperoleh referensi kecepatan angin yang sama, mengurangi risiko ketidaksinkronan data.

Kelima, dua relay alarm yang dapat dikonfigurasi. Ini membuka kemungkinan skenario kontrol yang lebih kompleks, misalnya:

• Relay 1 mengaktifkan lampu peringatan di area luar ketika pre-alarm tercapai.

• Relay 2 memicu sirene dan menutup akses pintu tertentu secara otomatis saat alarm utama aktif.

Dengan begitu, PCE-WSAC 50+ 230 menjadi bagian integral dari manajemen risiko, bukan sekadar alat ukur yang diam di panel.

Kontrol Eksternal dan Integrasi Sistem di Lingkungan Industri

Di era industri yang semakin terhubung, kemampuan integrasi sistem adalah salah satu alasan utama memilih instrumen. PCE-WSAC 50+ 230 cukup siap untuk itu. Output 4–20 mA dapat langsung dipakai sebagai input analog ke PLC maupun controller lain. Dengan rentang 0–50 m/s, perekayasaan scaling di PLC menjadi mudah dan konsisten: 4 mA = 0 m/s, 20 mA = 50 m/s (atau konfigurasi lain yang diatur di alat).

Interface RS485 membuka kanal komunikasi digital. Di banyak plant, jaringan RS485 dimanfaatkan untuk menghubungkan beberapa instrumen ke satu komputer atau HMI. Dengan protokol yang umum di lingkungan industri, PCE-WSAC 50+ 230 bisa digabungkan dengan sensor lain—misalnya sensor level, DO, pH, atau suhu—dalam satu sistem monitoring terpadu. Ini relevan untuk:

• WWTP yang ingin memantau kondisi cuaca sekaligus performa proses.

• Fasilitas riset yang menggunakan beberapa anemometer di lokasi berbeda untuk studi pola angin.

• Aplikasi building management, seperti gedung tinggi dengan sistem HVAC canggih.

Dua relay alarm yang tersedia dapat dihubungkan ke peralatan eksternal seperti sirene, lampu, atau sistem interlock. Karena relay mendukung tegangan hingga 250 V AC dan arus hingga 8 A, banyak beban kecil dapat langsung dikendalikan tanpa kontaktor tambahan (meski untuk beban besar, penggunaan kontaktor tetap disarankan). Output 15 V DC juga tersedia, memberikan fleksibilitas tambahan bagi perancangan sistem.

Untuk alur data, kombinasi logger internal, microSD, dan komunikasi RS485 memungkinkan tiga pendekatan sekaligus:

1. Logging lokal di microSD untuk arsip jangka panjang.

2. Monitoring real-time di SCADA melalui RS485.

3. Pemakaian sinyal 4–20 mA sebagai variabel kontrol di PLC.

Skema ini memberi keleluasaan bagi tim QA/QC, K3, dan instrumentasi untuk bekerja dengan cara yang paling sesuai kebutuhan tanpa harus mengganti perangkat terpisah.

Spesifikasi Teknis PCE-WSAC 50+ 230

Tabel Spesifikasi Utama

Secara awam, angka-angka di atas bisa dibaca seperti ini: rentang 0–50 m/s berarti alat mampu memantau dari kondisi hampir tanpa angin hingga hembusan yang setara badai kencang. Resolusi 0,1 m/s artinya perubahan kecil—sekitar 0,36 km/jam—sudah bisa ditangkap. Akurasi ±0,3 m/s cukup untuk keperluan keselamatan dan pemantauan proses; bagi banyak aplikasi industri, kesalahan beberapa puluh sentimeter per detik masih dapat diterima.

Kelas proteksi IP65 ibarat jas hujan untuk alat: debu tidak bisa masuk, dan air yang menyemprot dari segala arah tidak mudah merusak komponen di dalamnya. Rentang temperatur operasi yang lebar memastikan alat tetap bekerja di lingkungan tropis lembap seperti Indonesia, maupun lokasi yang lebih ekstrem.

Kapasitas 30.000 record dengan interval 1 menit, misalnya, bisa menyimpan data lebih dari 20 hari tanpa berhenti. Jika interval diatur 10 menit, kapasitas yang sama dapat mencakup beberapa bulan. Dengan tambahan microSD hingga 32 GB, ruang penyimpanan praktis jarang menjadi masalah.

Panduan Memilih Sensor dan Komponen Tambahan yang Tepat

Karena sensor kecepatan angin tidak termasuk dalam paket, keputusan memilih sensor yang tepat menjadi langkah penting. Kabar baiknya, PCE-WSAC 50+ 230 cukup fleksibel selama sensor mengeluarkan sinyal 4–20 mA atau pulsa yang kompatibel.

Tabel Contoh Rentang Kecepatan Angin dan Aplikasi

Dalam praktik, beberapa faktor yang perlu dipertimbangkan saat memilih sensor angin dan komponen tambahan:

• Lingkungan pemasangan: apakah banyak debu, uap kimia, atau aerosol? Pilih sensor dengan housing yang sesuai dan bahan tahan korosi.

• Kebutuhan arah angin: jika cukup kecepatan saja, sensor cup sederhana sudah memadai; jika arah penting, pertimbangkan sensor kombinasi kecepatan-arah (selama tetap dapat menghasilkan sinyal kecepatan 4–20 mA atau pulsa yang kompatibel).

• Jarak sensor ke unit PCE-WSAC 50+ 230: untuk kabel yang sangat panjang, sinyal 4–20 mA biasanya lebih stabil dibanding pulsa murni.

• Kebutuhan perawatan: sensor mekanik (dengan bagian berputar) membutuhkan pemeriksaan berkala, sedangkan sensor ultrasonik cenderung lebih minim perawatan namun lebih mahal.

Aksesori yang umum dipertimbangkan bersama PCE-WSAC 50+ 230 antara lain:

• Sensor kecepatan angin dengan output 4–20 mA atau pulsa.

• Tiang atau bracket pemasangan sensor di ketinggian.

• Box panel tambahan untuk proteksi kabel dan koneksi di area luar.

• Sirene atau lampu strobo yang dihubungkan ke relay alarm.

• Kabel komunikasi RS485 bila ingin integrasi ke SCADA atau sistem lain.

Faktor yang memengaruhi hasil pengukuran meliputi ketinggian pemasangan sensor (semakin tinggi biasanya angin lebih kencang dan stabil), keberadaan penghalang seperti bangunan atau pohon, serta posisi relatif terhadap sumber emisi (misalnya kolam aerasi atau cerobong). Untuk tujuan QA/QC dan riset, penting mendokumentasikan posisi sensor agar data dapat diinterpretasi dengan benar.

Penerapan Nyata PCE-WSAC 50+ 230 di Lapangan

Studi Kasus 1: WWTP yang Mengurangi Downtime Area Kerja Outdoor

Sebuah instalasi pengolahan air limbah di kawasan industri menggunakan kolam aerasi terbuka dengan banyak operator yang harus melakukan pengambilan sampel manual setiap hari. Sebelum memasang PCE-WSAC 50+ 230, supervisor hanya mengandalkan perkiraan cuaca dan rasa nyaman operator. Akibatnya, beberapa kali terjadi situasi angin kencang yang tiba-tiba, menyebabkan percikan aerosol mengenai area jalan kerja dan menimbulkan kekhawatiran soal paparan biologis.

Setelah memasang sensor angin dan PCE-WSAC 50+ 230 di dekat area kolam, plant menetapkan batas pre-alarm pada 10 m/s dan alarm pada 15 m/s. Ketika pre-alarm aktif, sistem SCADA menampilkan notifikasi dan supervisor menunda aktivitas sampling manual yang tidak mendesak. Jika alarm utama menyala, sirene dan lampu di area kolam ikut aktif, dan akses ke jalur tertentu sementara ditutup.

Dalam beberapa bulan, data logger menunjukkan pola bahwa angin kencang lebih sering terjadi pada jam tertentu. Plant kemudian mengatur ulang jadwal sampling dan pekerjaan outdoor, memindahkannya ke jam yang cenderung lebih tenang. Hasilnya, paparan risiko bagi operator berkurang, sementara downtime akibat “cuaca tak terduga” turun sekitar 20% karena rencana kerja menjadi lebih berbasis data.

Studi Kasus 2: Kampus Teknik yang Melakukan Riset Mini Turbin Angin

Di sebuah kampus teknik, tim riset energi terbarukan mengembangkan turbin angin skala kecil untuk kebutuhan listrik internal gedung laboratorium. Mereka membutuhkan data kecepatan angin yang continuous untuk menghubungkan output listrik turbin dengan kondisi angin. Sebelumnya, tim menggunakan anemometer genggam yang dibawa mahasiswa bergantian. Data yang terkumpul tidak konsisten, kadang lupa dicatat, dan sering tidak sinkron dengan data produksi listrik.

Tim kemudian memasang sensor angin di dekat turbin dan menghubungkannya ke PCE-WSAC 50+ 230 yang ditempatkan di ruang kontrol kecil. Alat mencatat kecepatan angin setiap 30 detik dan menyimpan data di microSD. Dengan fungsi rata-rata 2 dan 5 menit, mereka dapat melihat bagaimana perubahan angin mempengaruhi stabilitas output turbin.

Setelah beberapa bulan, data tersebut digunakan mahasiswa untuk menyusun tugas akhir, menganalisis kurva daya turbin, dan mengusulkan desain blade yang lebih optimal pada rentang 3–12 m/s yang paling sering terjadi di lokasi kampus. Tanpa sistem logging otomatis seperti ini, penelitian akan lebih lambat dan kualitas datanya kurang dapat dipercaya.

Panduan Langkah demi Langkah Menggunakan PCE-WSAC 50+ 230 di Fasilitas Outdoor

Contoh berikut menggambarkan penggunaan PCE-WSAC 50+ 230 di sebuah WWTP yang ingin memantau angin untuk keselamatan kerja di area kolam aerasi.

1. Perencanaan lokasi sensor
   Tentukan titik pemasangan sensor angin yang mewakili kondisi umum area kerja: cukup tinggi (misalnya 6–10 m) dan tidak terlalu dekat dengan bangunan tinggi yang bisa menghalangi aliran angin. Pastikan jalur kabel ke ruang kontrol dapat ditempuh dengan aman.

2. Pemasangan sensor dan penarikan kabel
   Pasang sensor angin pada tiang atau struktur yang kokoh. Tarik kabel sinyal menuju ruang kontrol tempat PCE-WSAC 50+ 230 dipasang. Sesuaikan jenis kabel dengan rekomendasi sensor, dan usahakan jalur kabel terlindung dari panas berlebih atau bahan kimia.

3. Instalasi PCE-WSAC 50+ 230
   Pasang unit pada dinding atau panel di ruang kontrol atau box dekat area lapangan. Hubungkan catu daya AC 110–230 V ke terminal yang tersedia. Sambungkan output sensor ke terminal input 4–20 mA atau pulsa sesuai jenis sensor. Jika sensor memerlukan suplai 12–24 V DC, gunakan output sensor supply dari unit.

4. Konfigurasi awal melalui panel
   Nyalakan alat dan atur satuan kecepatan sesuai preferensi (biasanya m/s). Masuk ke menu pengaturan untuk melakukan scaling sinyal 4–20 mA sesuai spesifikasi sensor (misalnya 4 mA = 0 m/s, 20 mA = 50 m/s). Atur tanggal dan waktu sistem.

5. Penentuan batas pre-alarm dan alarm
   Bersama tim K3, tentukan ambang kecepatan angin yang relevan. Misalnya, pre-alarm di 8–10 m/s sebagai peringatan awal, dan alarm di 15 m/s untuk menghentikan aktivitas tertentu. Masukkan nilai ini ke menu alarm dan uji fungsinya dengan simulasi sinyal atau menunggu kondisi angin yang memadai.

6. Pengaturan interval logging
   Pilih interval pencatatan sesuai kebutuhan. Untuk pemantauan risiko kerja, interval 30 detik–1 menit sering cukup. Untuk tren jangka panjang yang lebih ringan, bisa dipilih 5–10 menit. Pastikan microSD terpasang dengan benar.

7. Integrasi ke sistem eksternal (opsional)
   Jika ingin memantau dari ruang kontrol utama, hubungkan output 4–20 mA ke PLC atau gunakan RS485 untuk komunikasi digital. Konfigurasikan scaling di SCADA agar data yang tampil konsisten dengan panel PCE-WSAC 50+ 230.

8. Operasi harian
   Operator cukup memantau tampilan kecepatan real-time dan status alarm. Dalam briefing harian, kecepatan angin yang diperkirakan tinggi bisa diantisipasi dengan mengurangi pekerjaan outdoor. Ketika pre-alarm aktif, supervisor bisa segera mengevaluasi aktivitas yang sedang berjalan.

9. Pengunduhan dan analisis data
   Secara berkala (misalnya mingguan atau bulanan), teknisi melepaskan microSD untuk memindahkan data ke komputer. Dengan spreadsheet sederhana, tren kecepatan angin dapat digambarkan, dan periode risiko tinggi dapat diidentifikasi untuk perbaikan SOP.

10. Perawatan berkala
    Lakukan pemeriksaan fisik sensor (membersihkan kotoran, memastikan bagian berputar bebas) dan periksa koneksi kabel. Di unit PCE-WSAC 50+ 230, periksa kebersihan panel, kekencangan terminal, serta kondisi kartu microSD. Langkah-langkah sederhana ini membantu menjaga keandalan sistem dalam jangka panjang.

Kesimpulan dan Rekomendasi

PCE-WSAC 50+ 230 adalah solusi praktis bagi fasilitas industri dan laboratorium yang membutuhkan pemantauan kecepatan angin secara kontinu, lengkap dengan fungsi alarm dan pencatat data. Rentang pengukuran 0–50 m/s, akurasi ±0,3 m/s, dan kemampuan menampilkan rata-rata 2 dan 5 menit menjadikannya cocok untuk berbagai skenario: dari WWTP/WTP, plant kimia, fasilitas F&B, hingga riset turbin angin di kampus teknik.

Kombinasi input 4–20 mA dan pulsa, output analog 4–20 mA, dua relay alarm, serta interface RS485 membuat alat ini mudah diintegrasikan ke sistem kontrol dan SCADA. Kapasitas penyimpanan besar dengan microSD hingga 32 GB mendukung kebutuhan dokumentasi QA/QC dan riset jangka panjang. Desain IP65, rentang temperatur operasi luas, dan catu daya AC standar memastikan bahwa PCE-WSAC 50+ 230 siap bekerja di berbagai kondisi lingkungan di Indonesia.

Alat ini paling tepat untuk:

• Fasilitas pengolahan air (air minum maupun air limbah) yang ingin meningkatkan keselamatan kerja di area terbuka.

• Plant kimia, galangan kapal, dan fasilitas konstruksi yang beroperasi dengan crane atau pekerjaan di ketinggian.

• Laboratorium kampus dan pusat riset yang mempelajari energi angin atau pengaruh angin terhadap proses tertentu.

• Pabrik F&B dan farmasi yang memiliki emisi atau ventilasi penting dan butuh data lingkungan yang terdokumentasi dengan baik.

Bagi organisasi yang masih mengandalkan anemometer genggam atau data cuaca umum, beralih ke sistem stasioner seperti PCE-WSAC 50+ 230 berarti berinvestasi pada keselamatan, efisiensi, dan kualitas keputusan yang berbasis data nyata di lokasi proses.

FAQ Singkat

1. Apakah PCE-WSAC 50+ 230 sudah termasuk sensor angin?
Belum. Dalam paket pengiriman hanya terdapat unit PCE-WSAC 50+ 230, kartu microSD 8 GB, sensor plug, dan manual. Sensor kecepatan angin harus dipesan terpisah sesuai kebutuhan aplikasi, selama outputnya 4–20 mA atau pulsa.

2. Bisakah alat ini dipakai di area dekat laut yang sangat lembap dan korosif?
Secara umum, kelas proteksi IP65 dan rentang kelembapan 0–95% memungkinkan penggunaan di area lembap, termasuk dekat laut. Namun, pemilihan sensor angin dan material mounting tetap harus mempertimbangkan korosi; penggunaan box panel tambahan dan perlindungan kabel sangat dianjurkan.

3. Seberapa sering data perlu diunduh dari microSD?
Tergantung interval pencatatan. Dengan interval 1 menit dan kapasitas microSD 8 GB, data bisa tersimpan sangat lama. Praktisnya, banyak pengguna mengunduh data mingguan atau bulanan untuk keperluan analisis dan backup, sambil memeriksa kondisi kartu.

4. Apakah PCE-WSAC 50+ 230 bisa digunakan untuk kalibrasi anemometer lain?
Alat ini lebih tepat dipakai sebagai referensi pemantauan lapangan, bukan standar kalibrasi primer. Namun, data yang stabil dan terdokumentasi bisa digunakan sebagai pembanding praktis terhadap anemometer genggam, selama perbedaan posisi dan ketinggian pemasangan diperhitungkan.

5. Apakah alat ini cocok untuk penggunaan di teaching lab?
Ya. PCE-WSAC 50+ 230 cukup ramah untuk lingkungan pendidikan. Mahasiswa dapat belajar tentang sinyal 4–20 mA, konsep logging data, rata-rata kecepatan angin, serta integrasi instrumen ke sistem kontrol sederhana. Log data yang dihasilkan dapat digunakan untuk laporan praktikum atau penelitian tugas akhir.

6. Apa yang perlu diperhatikan sebelum menetapkan batas alarm angin?
Pertimbangkan standar K3 internal, jenis pekerjaan di area tersebut, serta data angin historis jika tersedia. Sebaiknya batas awal ditetapkan konservatif, lalu dievaluasi setelah beberapa bulan menggunakan data dari PCE-WSAC 50+ 230 untuk menyesuaikannya dengan kondisi nyata di lapangan.
