PCE-WSAC 50+ 24: Monitoring Kecepatan Angin Yang Rapi Untuk Alarm, Logging, Dan Integrasi Sistem

Di banyak fasilitas industri dan laboratorium, “angin” sering terasa seperti faktor luar yang sulit dikendalikan. Tapi begitu Anda mulai mengurus keselamatan kerja, stabilitas proses, dan mutu data, kecepatan angin justru berubah jadi parameter yang wajib dipantau. Contoh paling nyata: area kerja outdoor (atap gedung, platform, tambang, turbin, dermaga), ventilasi pabrik, exhaust stack, atau bukaan ruang proses yang sensitif terhadap hembusan. Tanpa pemantauan yang konsisten, tim lapangan biasanya mengandalkan perkiraan atau pengecekan manual sesekali. Hasilnya: data tidak kontinu, sulit diaudit, dan tidak cukup kuat untuk dijadikan dasar keputusan.

Pain point yang sering muncul di lapangan:

• Data “loncat-loncat”: pengukuran hanya saat operator sempat, bukan saat kejadian penting (misalnya hembusan ekstrem mendadak).

• Sulit membuat ambang batas alarm yang rapi: kapan harus memberi peringatan dini, kapan harus menghentikan pekerjaan, dan bagaimana mencatatnya.

• Integrasi ke sistem kontrol/SCADA kadang tidak mulus: banyak sensor bisa keluarkan sinyal, tapi unit penerima/pencatatnya tidak siap.

• Audit & pelaporan melelahkan: data tersebar, tidak ada tren rata-rata, tidak ada rekaman yang mudah ditelusuri.

• Risiko keselamatan dan downtime: pekerjaan di area tinggi atau area terbuka bisa terhenti mendadak karena perubahan angin, tapi tanpa histori data, kejadian berulang sulit dicegah.

Di sektor yang Anda sebutkan—QA/QC lab, WTP/WWTP, farmasi & biotek, F&B, proses kimia, akuakultur, hingga pertanian/hidroponik—pemantauan angin biasanya relevan bukan karena “cuaca”, melainkan karena dampaknya ke operasi: stabilitas ventilasi, pengendalian bau (odor control) di WWTP, keamanan kerja outdoor, kestabilan sampling lingkungan, hingga proteksi peralatan di area terbuka. Di sinilah perangkat seperti PCE-WSAC 50+ 24 berperan: bukan sekadar “meter”, tetapi pusat pemantauan yang bisa menampilkan, menghitung rata-rata, memicu alarm, dan menyimpan data.

Prinsip Pengukuran Angin dan Kenapa “Averaging + Alarm” Itu Penting

PCE-WSAC 50+ 24 bekerja sebagai unit pemantauan/penampil (evaluation unit) untuk kecepatan angin. Pada praktiknya, sensor angin (wind sensor) ditempatkan di titik pengukuran, lalu sinyalnya dibawa ke unit ini. Pabrikan menyebut dukungan sinyal input 4–20 mA dan pulse, dua format yang umum di instrumentasi industri. Konsepnya sederhana:

• Sensor mengubah kecepatan angin menjadi sinyal listrik (misalnya arus 4–20 mA yang proporsional, atau pulsa dengan frekuensi tertentu).

• Unit PCE-WSAC 50+ 24 menerima sinyal itu, mengonversinya menjadi angka kecepatan (m/s, km/h, mph), menampilkannya, dan melakukan fungsi-fungsi tambahan seperti logging dan alarm.

Kenapa “rata-rata” (averaging) itu penting? Karena angin tidak stabil. Kalau Anda hanya melihat angka sesaat, Anda bisa tertipu oleh spike singkat atau sebaliknya melewatkan pola meningkat yang berbahaya. Pada deskripsi produk, unit ini mendukung tampilan nilai rata-rata untuk 2 dan 5 menit terakhir. Ini berguna untuk:

• Menilai kondisi kerja yang “sebenarnya” lebih stabil dibanding angka instan.

• Membuat keputusan operasional yang masuk akal (misalnya melanjutkan pekerjaan jika spike hanya sesaat, atau menghentikan jika tren rata-rata meningkat).

• Menyederhanakan komunikasi di lapangan: “rata-rata 5 menit terakhir” lebih mudah dijadikan batas SOP.

Selain itu, konsep pre-alarm dan alarm membuat sistem jadi lebih manusiawi. Pre-alarm dapat menjadi peringatan dini (misalnya operator bersiap menurunkan beban kerja outdoor), sedangkan alarm adalah kondisi serius (misalnya penghentian pekerjaan, penguncian akses, atau aktivasi sirene). Produk ini menyebutkan alarm visual (LED) dan audio (beeper), sehingga tetap efektif walau operator tidak sedang menatap layar.

Mengenal PCE-WSAC 50+ 24 sebagai “Pusat Pemantauan” Angin di Lapangan

PCE-WSAC 50+ 24 dapat dipahami sebagai unit pusat untuk menampilkan, merekam, dan memberi alarm berdasarkan kecepatan angin—terutama pada instalasi yang butuh pemantauan berkelanjutan. Yang membuatnya menarik dibanding pendekatan “anemometer genggam” adalah fokusnya pada operasi jangka panjang:

• Pencatatan data (data logger) ke memori internal dan microSD.

• Rentang interval logging dari 10 detik sampai 1 jam, sehingga bisa menyesuaikan kebutuhan audit (rapat untuk investigasi, renggang untuk pemantauan umum).

• Kapasitas rekaman sampai 30.000 data.

• Antarmuka industri seperti RS485, input 4–20 mA / pulse, serta output 4–20 mA dan relai (sesuai spesifikasi pabrikan).

• Fungsi alarm bertingkat: pre-alarm dan alarm, dengan sinyal visual dan bunyi.

Catatan penting dari pabrikan pada “delivery scope”: wind sensor tidak termasuk dan harus dipesan terpisah. Ini justru lazim di instrumentasi industri, karena Anda bisa memilih sensor sesuai lokasi pemasangan, kebutuhan mekanik, dan standar internal.

Desain dan Ergonomi

Dari sisi fisik, unit ini dirancang untuk kebutuhan lapangan dan instalasi industri ringan. Data spesifikasi menyebut:

• Dimensi: 150 × 160 × 93 mm

• Berat: 570 g

• Kelas proteksi: IP65 (untuk perangkat/unit)

IP65 penting jika unit dipasang di area yang berdebu atau berisiko terkena semprotan air (misalnya area proses, utility, atau instalasi outdoor yang terlindung). Namun, praktik terbaik tetap menyarankan pemasangan di lokasi yang meminimalkan paparan langsung hujan deras atau water jet, dan memastikan sealing serta gland kabel terpasang benar.

Catu daya dan suplai sensor menjadi poin ergonomi operasional: unit ini menyediakan suplai sensor 12–24 V DC (maks. 150 mA) dan pada highlight pabrikan juga disebut supply voltage 24 V AC. Karena informasi catu daya muncul dalam dua bagian (highlight dan spesifikasi), tim engineering sebaiknya memverifikasi konfigurasi suplai sesuai instalasi yang direncanakan (misalnya apakah unit membutuhkan 24 V AC untuk supply utama, sementara bagian sensor mendapat 12–24 V DC dari unit). Dalam praktik lapangan, hal yang paling membantu adalah membuat satu panel kecil: power supply sesuai kebutuhan, proteksi (MCB/fuse), dan jalur komunikasi RS485 menuju PLC/SCADA.

Untuk batas lingkungan, spesifikasi menyebut:

• Kondisi operasi: -20 … 70 °C, 0 … 95% r.F

• Kondisi penyimpanan: -35 … 70 °C, 0 … 95% r.F

Rentang ini cukup lebar untuk berbagai lokasi industri dan fasilitas penelitian, termasuk area utilitas WTP/WWTP dan site outdoor yang tidak ekstrem.

Antarmuka dan Pengalaman Pengguna

Antarmuka PCE-WSAC 50+ 24 berfokus pada keterbacaan dan fungsi pencatatan:

• Tipe display: LCD

• Ukuran display: 3 inch

• Resolusi display: 128 × 64 piksel

• Satuan: m/s, km/h, mph

Bagi operator, tampilan satuan yang fleksibel membantu menyesuaikan SOP. Banyak prosedur keselamatan kerja menggunakan m/s atau km/h, sedangkan beberapa tim maintenance lebih familier dengan km/h. Untuk pengukuran teknis dan perbandingan lintas standar, m/s sering jadi rujukan paling umum.

Dari sisi alur kerja, fitur data logger dan memori membantu mengurangi “kerja administratif”:

• Media penyimpanan: microSD card + memori internal

• Rekaman: 30.000 data records

• Memori eksternal: hingga 32 GB (tercantum juga bahwa 8 GB SD card termasuk)

• Interval penyimpanan: 10 detik sampai 1 jam

Artinya, Anda bisa menyetel logging rapat saat commissioning atau investigasi (misalnya 10–30 detik), lalu mengubah ke logging lebih jarang untuk monitoring jangka panjang (misalnya 5–15 menit). Bagi QA/QC dan tim audit, pola ini praktis: data rapat saat butuh bukti detail, data renggang saat butuh tren.

Keunggulan Praktis: Alarm Bertingkat, Logging, dan Output Industri

Berikut fitur unggulan yang disebutkan pabrikan dan manfaat praktisnya di lapangan:

• Pre-alarm dan alarm

  • Manfaat: SOP keselamatan jadi lebih halus; operator mendapat “waktu reaksi” sebelum kondisi kritis.

• Indikasi visual dan audio (LED + beeper)

  • Manfaat: efektif untuk area bising dan pekerjaan hands-on, tidak bergantung pada pemantauan layar terus-menerus.

• Rata-rata kecepatan angin 2 menit dan 5 menit

  • Manfaat: keputusan operasional berdasarkan tren, bukan angka sesaat.

• Input sinyal: 4–20 mA dan pulse

  • Manfaat: kompatibel dengan banyak sensor industri; memudahkan retrofit.

• Komunikasi RS485

  • Manfaat: integrasi jarak menengah-panjang yang stabil, cocok untuk lingkungan industri.

• Output: 4–20 mA dan relai (spesifikasi mencantumkan output 4–20 mA serta batas maks. 250 V AC, 8 A, 15 V DC)

  • Manfaat: bisa mengirim ulang nilai ke sistem lain (PLC/SCADA) atau memicu interlock/sirene/indikator eksternal sesuai kebijakan keselamatan.

Di “highlights” juga disebut “2 alarm relays installed”. Ini relevan untuk skenario yang membutuhkan dua aksi berbeda: misalnya relai 1 untuk peringatan lokal, relai 2 untuk interlock sistem (menonaktifkan motor/menutup damper/menghentikan pekerjaan tertentu).

Kontrol Eksternal dan Integrasi Sistem

Dalam banyak instalasi, nilai angin tidak berdiri sendiri. Ia sering dipakai sebagai variabel pengaman (safety interlock) atau variabel pelengkap untuk interpretasi proses. PCE-WSAC 50+ 24 menawarkan beberapa jalur integrasi yang “ramah industri”:

• RS485 untuk komunikasi data

• Output 4–20 mA untuk mengirim nilai analog ke perangkat lain

• Relai alarm untuk aksi ON/OFF berbasis ambang

Contoh workflow integrasi yang realistis:

1. Unit membaca sinyal dari sensor angin (4–20 mA atau pulse).

2. Unit menampilkan angka dan menyimpan data ke memori (microSD/internal).

3. Unit mengirim nilai ke PLC melalui output 4–20 mA atau melalui RS485 (bergantung desain sistem).

4. Jika melewati ambang pre-alarm/alarm, unit mengaktifkan relai untuk:

   • menyalakan lampu peringatan,

   • mengaktifkan buzzer eksternal,

   • atau memicu interlock (misalnya menghentikan kegiatan tertentu).

Keuntungan utama dari pendekatan ini adalah skalabilitas. Anda bisa mulai dari pemantauan lokal (display + logger), lalu naik tingkat ke integrasi penuh ke SCADA untuk trending dan pelaporan, tanpa mengganti sistem dari nol.

Spesifikasi Teknis Lengkap PCE-WSAC 50+ 24

Analogi sederhana untuk membantu memahami angka:

• Rentang 0–50 m/s itu seperti dari “nyaris tanpa angin” sampai “angin sangat kencang”. Untuk banyak aplikasi keselamatan kerja dan monitoring fasilitas, Anda biasanya bermain di rentang rendah–menengah, tetapi memiliki headroom sampai 50 m/s memberi ruang untuk kondisi ekstrem.

• Resolusi 0,1 m/s ibarat “skala penggaris” yang cukup halus untuk melihat perubahan kecil.

• Interval logging 10 detik–1 jam itu seperti memilih mode kamera: time-lapse rapat untuk kejadian cepat, atau time-lapse jarang untuk tren mingguan.

Panduan Memilih Komponen Tambahan

Karena wind sensor tidak termasuk, pemilihan komponen tambahan menjadi bagian penting agar sistem tepat guna.

Tabel ringkas: kebutuhan rentang dan contoh aplikasi

Aksesori/komponen yang umumnya diperlukan

• Wind sensor yang kompatibel dengan input 4–20 mA atau pulse

• Bracket/mast pemasangan sensor (menyesuaikan lokasi: atap, tiang, dinding)

• Kabel sensor dan gland untuk menjaga sealing IP65

• Sumber daya yang sesuai kebutuhan instalasi (mengacu ke konfigurasi 24 V)

• SD card tambahan (bila dibutuhkan) hingga 32 GB

• Konverter/akses komunikasi RS485 ke sistem (misalnya ke PLC/SCADA atau ke gateway data) sesuai arsitektur jaringan Anda

Faktor yang memengaruhi hasil pengukuran (yang sering dilupakan)

• Titik pemasangan: sensor terlalu dekat dinding/halangan akan “mengacaukan” profil angin.

• Turbulensi: dekat kipas, sudut bangunan, atau cerobong bisa membuat angin berputar dan tidak representatif.

• Ketinggian dan arah: standar internal sering mensyaratkan ketinggian tertentu atau bebas hambatan.

• Kualitas grounding dan penataan kabel: penting untuk sinyal 4–20 mA dan komunikasi RS485 agar tidak mudah noise.

Dua Skenario Nyata: Dari WWTP sampai Laboratorium Riset

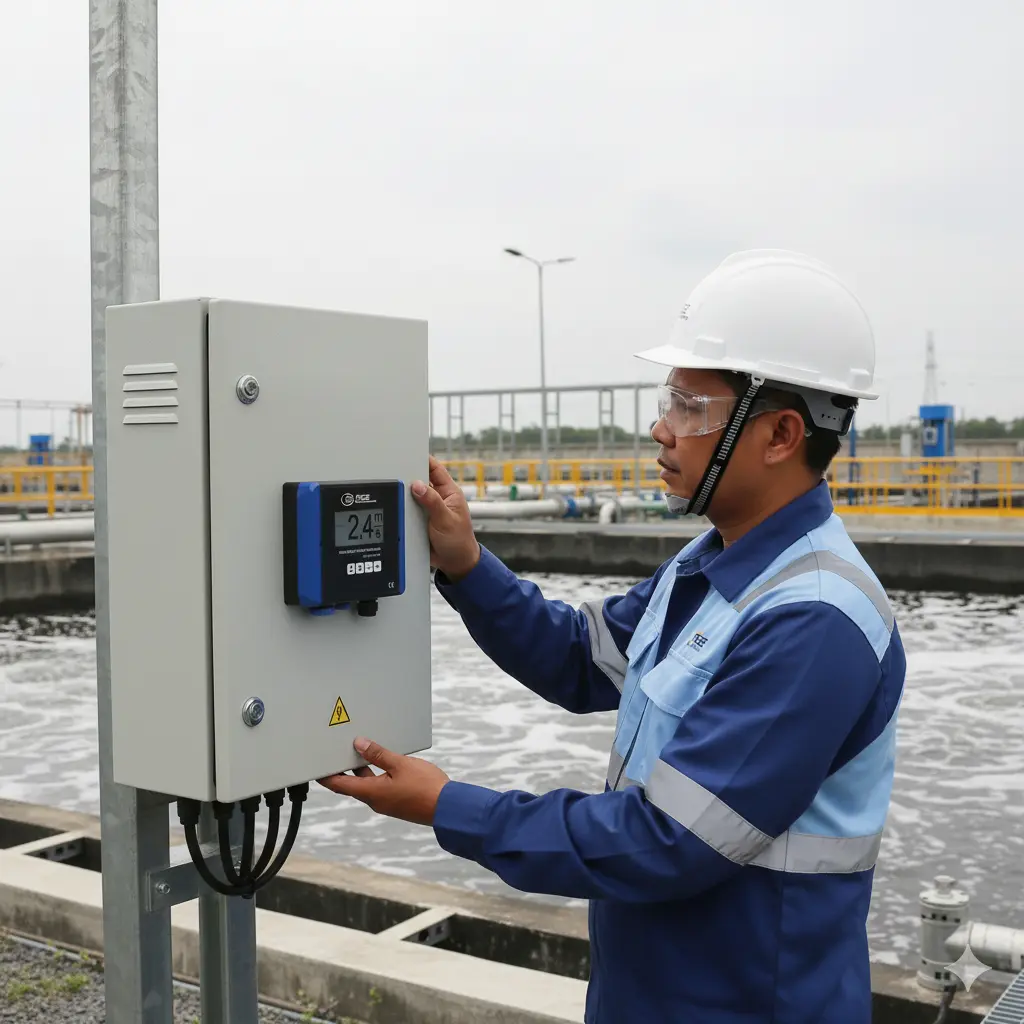

1) WWTP: Pemantauan Angin untuk Operasi Odor Control dan K3 Area Terbuka

Di WWTP, banyak aktivitas penting terjadi di ruang terbuka: kolam aerasi, klarifier, area sludge handling, dan jalur utilitas. Kecepatan angin berpengaruh pada sebaran bau dan kenyamanan kerja, serta kadang menentukan kapan pekerjaan tertentu aman dilakukan (misalnya inspeksi area terbuka atau pekerjaan di elevated platform).

Dengan PCE-WSAC 50+ 24, tim operasi dapat:

• Memasang sensor angin di titik representatif.

• Menetapkan pre-alarm untuk kondisi “angin menguat” sehingga tim bersiap (misalnya menyiapkan APD tambahan atau menunda pekerjaan non-kritis).

• Menetapkan alarm untuk menghentikan aktivitas tertentu saat ambang terlewati.

• Menyimpan histori data (microSD/internal) sebagai bukti pendukung evaluasi insiden atau keluhan odor.

Nilai tambah yang terasa biasanya bukan hanya “ada angka angin”, tetapi adanya catatan kontinu dan alarm yang konsisten. Saat ada keluhan atau kejadian, tim tidak lagi menebak; mereka punya jejak data.

2) Kampus/Lab Riset: Teaching Lab Data Logger dan Validasi Kondisi Ventilasi

Di lingkungan kampus atau laboratorium pengujian, alat seperti ini sering dipakai untuk edukasi dan riset instrumentasi: bagaimana sinyal 4–20 mA dibaca, bagaimana data logger membuat tren, dan bagaimana alarm dipakai untuk kontrol.

Contoh praktik yang masuk akal:

• Menguji kestabilan ventilasi di area tertentu atau membandingkan kondisi sebelum/sesudah perbaikan sistem.

• Mengatur interval logging rapat saat eksperimen berjalan, lalu merangkum tren.

• Menggunakan RS485/4–20 mA sebagai contoh integrasi “sensor–controller–data”.

Keunggulan untuk lab bukan pada “fitur mewah”, tetapi pada kombinasi fitur industri yang rapi: satu unit bisa dipakai untuk demonstrasi input analog, logging, alarm, dan integrasi.

Panduan Menggunakan PCE-WSAC 50+ 24 Langkah demi Langkah

Berikut alur penggunaan yang disesuaikan dengan masalah utama: pemantauan angin kontinu untuk keselamatan kerja outdoor dan audit data.

1. Tentukan tujuan pengukuran

   • Apakah fokus pada keselamatan kerja (alarm wajib), atau fokus pada audit tren (logging prioritas), atau keduanya.

2. Pilih lokasi pemasangan sensor angin

   • Pilih titik yang representatif dan minim hambatan.

   • Hindari pemasangan terlalu dekat dinding, sudut bangunan, atau dekat sumber turbulensi yang tidak relevan.

3. Pasang wind sensor (dipesan terpisah)

   • Pastikan kompatibel dengan input unit: 4–20 mA atau pulse.

   • Rapikan kabel dan gunakan gland/sealing yang baik agar menjaga keandalan.

4. Hubungkan sensor ke PCE-WSAC 50+ 24

   • Pastikan wiring sesuai jenis sinyal (4–20 mA atau pulse).

   • Jika diperlukan, manfaatkan suplai sensor dari unit (12–24 V DC, maks. 150 mA) sesuai kebutuhan sensor.

5. Konfigurasikan satuan dan tampilan

   • Pilih m/s, km/h, atau mph sesuai SOP.

   • Gunakan tampilan rata-rata 2 menit/5 menit jika tujuan Anda mengurangi “noise” pembacaan.

6. Setel logging (data logger)

   • Tentukan interval: misalnya 10–60 detik untuk keselamatan kerja dan investigasi, 5–15 menit untuk tren umum.

   • Pastikan microSD terpasang (8 GB termasuk dalam paket) dan kebijakan retensi data jelas.

7. Setel pre-alarm dan alarm

   • Pre-alarm: ambang peringatan dini (misalnya operator bersiap).

   • Alarm: ambang tindakan (hentikan pekerjaan tertentu, aktifkan prosedur K3).

   • Uji fungsi LED dan beeper agar semua orang paham sinyalnya.

8. Integrasikan ke sistem (opsional namun sering penting)

   • Gunakan RS485 dan/atau output 4–20 mA untuk mengirim data ke PLC/SCADA.

   • Gunakan relai alarm untuk interlock atau indikator eksternal.

9. Jalankan uji coba 1–2 hari

   • Bandingkan tren dengan kondisi lapangan.

   • Evaluasi apakah ambang alarm terlalu sensitif atau terlalu longgar.

10. Dokumentasikan SOP singkat

• Cara membaca nilai rata-rata, cara menindaklanjuti alarm, dan cara mengambil data dari microSD untuk pelaporan.

Kesimpulan dan Rekomendasi

PCE-WSAC 50+ 24 paling tepat diposisikan sebagai unit pemantauan kecepatan angin yang siap untuk kebutuhan industri dan institusi: menampilkan data, menghitung rata-rata, memicu alarm bertingkat, menyimpan rekaman, serta membuka jalur integrasi (RS485, output 4–20 mA, relai). Spesifikasi utamanya—rentang 0–50 m/s, resolusi 0,1 m/s, logging 10 detik–1 jam, kapasitas 30.000 data, IP65, serta dukungan input 4–20 mA/pulse—membuatnya relevan untuk instalasi pemantauan kontinu, bukan sekadar cek sesaat.

Rekomendasi pemilihan:

• Sangat cocok untuk tim K3, utility, dan maintenance yang butuh alarm konsisten serta histori data untuk audit.

• Cocok untuk kampus/lab riset sebagai platform pembelajaran data logger dan integrasi instrumentasi.

• Untuk WTP/WWTP dan proses kimia, nilainya terasa saat Anda butuh rekaman yang bisa ditelusuri dan alarm yang bisa “menggerakkan tindakan”, bukan hanya angka di layar.

Hal yang perlu diperhatikan sebelum membeli adalah pemilihan wind sensor (karena tidak termasuk) dan desain integrasi daya/komunikasi agar sesuai standar fasilitas Anda.

FAQ singkat

1. Apakah PCE-WSAC 50+ 24 sudah termasuk sensor angin?
   Tidak. Paket pengiriman menyebut wind sensor tidak termasuk dan perlu dipesan terpisah.

2. Apa bentuk sinyal input yang didukung?
   Spesifikasi menyebut input 4–20 mA dan pulse.

3. Apakah alat ini bisa menyimpan data?
   Ya. Media penyimpanan microSD dan memori internal, kapasitas hingga 30.000 data records, dengan interval logging 10 detik sampai 1 jam.

4. Apakah ada fitur alarm?
   Ada pre-alarm dan alarm, dengan indikasi visual (LED) dan audio (beeper). Highlights juga menyebut 2 alarm relays.

5. Apakah bisa diintegrasikan ke sistem kontrol?
   Spesifikasi mencantumkan antarmuka RS485 dan output 4–20 mA serta relai (sesuai batas yang tercantum), sehingga dapat digunakan untuk integrasi.
