PCE-WSAC 50-320: Panel Anemometer Untuk Peringatan Angin Industri

Pekerjaan perawatan di atap WTP/WWTP sering dilakukan pada ketinggian—membersihkan blower, menutup-buka penutup tangki, atau mengangkat komponen dengan hoist. Di siang hari yang tampak tenang, hembusan angin dapat tiba-tiba melonjak: tali sling mulai berayun, petugas kesulitan menjaga stabilitas, dan operasi harus dihentikan. Situasi seperti ini bukan hanya mengganggu produktivitas; ia berpotensi memicu insiden K3.

Solusinya adalah sistem peringatan angin yang konsisten, dapat diaudit, dan mudah diintegrasikan ke kendali mesin. Perangkat harus menampilkan kecepatan angin terkini, menghitung rata-rata jangka pendek (untuk meredam “spike” sesaat), serta memberi sinyal pre-alarm dan alarm yang jelas ke operator dan ke sistem kontrol.

Di titik inilah Air Flow Meter/Wind Warning Device PCE-WSAC 50-320 relevan: sebuah panel anemometer dengan input 0–10 V dari sensor angin (sensor dibeli terpisah), tampilan kecepatan, perhitungan rata-rata 2 dan 5 menit, serta dua relai NO/NC untuk pre-alarm dan alarm. Dirancang untuk lingkungan industri, perangkat ini membantu tim QA/QC, operasi fasilitas, hingga teaching lab yang melakukan eksperimen aerodinamika, menjaga keputusan berbasis data ketika angin berubah cepat.

Teknologi dari produk PCE-WSAC 50-320

Prinsip kerja sistem ini sederhana namun efektif. Sensor angin—misalnya anemometer cawan, propeler, atau ultrasonik—mengonversi kecepatan angin menjadi sinyal analog 0–10 V. PCE-WSAC 50-320 berperan sebagai “otak” evaluasi: ia membaca sinyal 0–10 V, menampilkannya sebagai kecepatan angin, lalu menghitung nilai rata-rata bergerak untuk 2 dan 5 menit. Dua ambang (pre-alarm dan alarm) dapat disetel. Saat pre-alarm terlampaui, LED kuning aktif; ketika ambang alarm terlewati, LED merah berkedip dan buzzer berbunyi kontinu. Dua relai NO/NC dapat dipakai untuk mengaktifkan sirene eksternal, lampu strobo, atau interlock ke PLC/mesin.

Mengapa pendekatan ini penting jangka panjang? Di fasilitas proses, keputusan “lanjut atau hentikan” aktivitas luar ruang harus konsisten dan terdokumentasi. Rata-rata 2–5 menit meredam efek hembusan sesaat, sehingga alarm dipicu oleh kondisi angin yang benar-benar berkelanjutan—lebih selaras dengan praktik keselamatan kerja. Integrasi relai memberi jalur otomatisasi: misalnya menghentikan crane, menutup kanopi otomatis, atau mengunci akses tangga saat kondisi angin buruk.

Dibandingkan pemantauan manual (mis. melihat windsock atau aplikasi cuaca), pendekatan berbasis pembacaan konduktif analog 0–10 V dari sensor setempat jauh lebih representatif untuk mikro-lokasi Anda. Kecepatan angin pada atap pabrik, dermaga, atau area tangki bisa sangat berbeda dengan stasiun cuaca umum. Sistem lokal seperti PCE-WSAC 50-320 menghasilkan keputusan yang spesifik lokasi, dapat dikaitkan ke SOP, dan dapat menghasilkan jejak audit saat relai terpicu.

Spesifikasi dan fitur product

PCE-WSAC 50-320 adalah perangkat evaluasi kecepatan angin untuk panel yang menampilkan nilai real-time, rata-rata 2 dan 5 menit, serta menyediakan dua tahap alarm (pre-alarm & alarm). Unit menerima input 0–10 V dari sensor angin (sensor dijual terpisah) dan menyediakan catu 12 V DC atau 24 V DC untuk sensor. Dua relai NO/NC (maks. 220 V AC/10 A) memudahkan interlock ke sistem lain. Kelas proteksi IP66 menjaga perangkat dari debu dan percikan kuat—penting untuk pemasangan di area proses yang berdebu atau lembap.

Apa yang membuatnya istimewa dibanding banyak panel anemometer lain adalah kombinasi: pengaturan dua tahap alarm yang fleksibel, indikator visual (LED kuning/merah) plus buzzer internal, rata-rata jangka pendek 2 & 5 menit yang berguna untuk kebijakan keselamatan, serta keluaran relai ganda yang kuat. Sertifikasi kalibrasi ISO disertakan dalam paket, sehingga QA/QC dapat langsung memasukkan perangkat ke sistem dokumentasi tanpa menunggu kalibrasi pihak ketiga.

Desain dan ergonomi

Secara fisik, PCE-WSAC 50-320 adalah unit panel kompak berukuran 197,5 × 90 × 45 mm. Form factor ini memudahkan pemasangan di panel kontrol, boks IP, atau rak instrumen dekat area pemantauan. Kelas proteksi IP66 berarti panel terlindungi dari debu total serta semprotan air bertekanan rendah—sebuah nilai tambah untuk lingkungan WWTP, area pabrik makanan yang rutin dicuci, maupun fasilitas outdoor terlindung.

Perangkat dipasok dengan 24 V DC sebagai catu utama. Untuk sensor angin, unit menyediakan tegangan keluaran 12 V DC atau 24 V DC (pilih sesuai sensor Anda), sehingga mengurangi kebutuhan power supply terpisah di lapangan. Di sisi input, sinyal yang diterima adalah 0–10 V. Dua relai NO/NC terintegrasi (maksimum 220 V AC/10 A) memungkinkan pengkabelan sederhana ke sirene, lampu peringatan, atau input digital PLC.

Rentang suhu operasi dari -20 hingga 60 °C menjadikannya layak di banyak lokasi Indonesia—dari fasilitas pesisir yang panas hingga area pegunungan yang dingin di pagi hari. Untuk pemasangan lapangan, sediakan boks panel yang terlindungi sinar matahari langsung dan hujan deras; IP66 kuat, namun perancangan instalasi yang baik (termasuk gland kabel dan posisi pemasangan) akan memperpanjang umur perangkat.

Antarmuka dan pengalaman pengguna

Antarmuka menampilkan kecepatan angin saat ini serta rata-rata 2 dan 5 menit, sehingga operator dapat membandingkan “snapshot” cepat dengan tren jangka pendek. Indikator LED kuning bekerja saat pre-alarm aktif, sedangkan LED merah berkedip dan buzzer internal berbunyi kontinu saat alarm utama terpenuhi—memberi umpan balik visual dan audio yang jelas di lingkungan bising.

Tombol/elemen kontrol memungkinkan penyetelan ambang alarm dan konfigurasi dasar. Karena perangkat berfokus pada fungsi peringatan, tidak tersedia fitur seperti penyimpanan data internal, ekspor USB, atau Auto-Hold. Sebaliknya, pengalaman pengguna ditata untuk keandalan operasi harian: tampilkan, nilai rata-rata, dan aksi alarm via relai.

Untuk banyak fasilitas, kesederhanaan ini justru menguntungkan: operator tidak dibebani menu kompleks; teknisi hanya perlu mengatur dua ambang dan memverifikasi aksi relai. Jika diperlukan pencatatan, Anda dapat memanfaatkan input digital PLC (merekam status relai) atau logger pihak ketiga di sisi sistem.

Fitur-fitur cerdas/unggulan

• Dua tahap alarm yang dapat disetel
  Memberi kebijakan bertingkat: pre-alarm untuk “waspada” (mis. menunda pekerjaan berisiko) dan alarm untuk “stop/evakuasi”. Mengurangi false-positive karena spike singkat berkat adanya tampilan rata-rata 2/5 menit.

• Indikasi visual & akustik
  LED kuning (pre-alarm), LED merah + buzzer (alarm). Di area bising, kombinasi lampu & suara meningkatkan peluang pesan diterima operator.

• Dua relai NO/NC 220 V AC/10 A
  Cukup kuat untuk mengendalikan lampu strobo/sirene langsung atau memberi sinyal ke PLC dan sistem interlock mesin (mis. mematikan hoist, menutup kanopi otomatis).

• Catu sensor terintegrasi 12/24 V DC
  Mengurangi kompleksitas wiring. Satu panel, satu power supply 24 V DC, lalu distribusikan ke sensor.

• Proteksi IP66 dan operasi -20…60 °C
  Memberi ketahanan untuk instalasi industri yang lembap/berdebu, termasuk area pengolahan air dan proses kimia.

• Akurasi ±3% dari rentang pengukuran (0–50 m/s)
  Memadai untuk pemicuan alarm keselamatan dan pengambilan keputusan operasional berbasis kecepatan angin lokasi setempat.

Kontrol eksternal dan integrasi sistem

PCE-WSAC 50-320 menawarkan integrasi yang lugas:

• Dua relai NO/NC dapat disambungkan ke:

  • Input digital PLC/SCADA untuk merekam kejadian pre-alarm/alarm.

  • Sirene/rotary beacon untuk peringatan area.

  • Rangkaian interlock mesin (mis. memutus daya hoist atau mengunci aktuator tutup atap).

• Sinyal sensor 0–10 V dibaca oleh unit ini. Jika ingin logging kontinu kecepatan angin, gunakan splitter/terminal untuk mengalirkan sinyal yang sama ke modul AI (analog input) PLC atau data logger. Pastikan impedansi input cukup tinggi agar tidak membebani sensor.

Pendekatan ini memberikan fleksibilitas: status alarm (digital) dipakai untuk kebijakan K3, sementara nilai kontinu (analog) dapat direkam di sistem Anda untuk analisis tren, audit, dan pelaporan.

Spesifikasi teknis lengkap

Penjelasan awam: rentang 0–50 m/s mencakup kondisi dari “angin sepoi” (≈1–3 m/s) sampai “badai kuat” (≈25–30 m/s), sehingga satu perangkat dapat memantau hampir semua skenario operasional di Indonesia. Akurasi ±3% dari rentang (±1,5 m/s pada rentang penuh) cukup untuk fungsi “go/no-go” dalam K3, sementara rata-rata 2 dan 5 menit membantu menghindari alarm karena hembusan sangat singkat.

Panduan memilih komponen tambahan

Karena sensor angin dijual terpisah, pilih sensor yang mengeluarkan 0–10 V dan kompatibel dengan lingkungan Anda.

Tabel pemilihan rentang & aplikasi

Aksesori yang disarankan

• Sensor anemometer 0–10 V (rentang sesuai kebutuhan)

• Tiang/mast dan bracket anti-korosi

• Kabel sinyal berpelindung (shielded) + gland IP66

• Lampu strobo/sirene eksternal (24 V DC atau via relai 220 V AC)

• Power supply 24 V DC stabil untuk panel

• Boks panel IP66 (jika dipasang outdoor)

Faktor yang memengaruhi hasil

• Lokasi pemasangan: jauhkan dari turbulensi akibat dinding/tangki (ketinggian ≥10× tinggi penghalang terdekat saat memungkinkan).

• Orientasi dan eksposur: pastikan sensor bebas halangan 360°.

• Kabel & interferensi: gunakan kabel berpelindung, pembumian satu titik, dan hindari jalur paralel dengan kabel daya berarus besar.

• Perawatan: periksa kebersihan sensor (debu/garam) dan kekencangan baut secara berkala.

• Kalibrasi & verifikasi: ikuti interval inspeksi sesuai risiko aplikasi (mis. fasilitas K3 kritis vs umum).

Panduan cara menggunakan produk langkah demi langkah

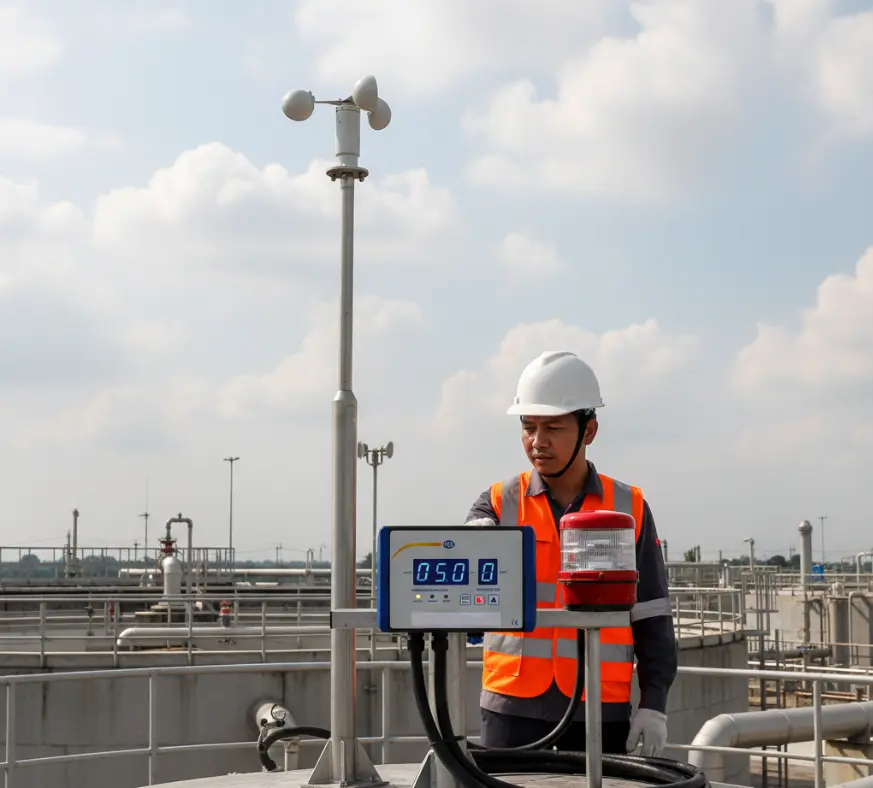

Contoh skenario: pemantauan angin untuk pekerjaan perawatan aerator di atap tangki WWTP.

1. Rencanakan lokasi sensor
   Pilih atap/tower yang paling representatif terhadap area kerja. Hindari turbulensi dari bangunan/tangki tetangga. Tentukan ketinggian pemasangan dan rute kabel yang aman.

2. Pasang sensor 0–10 V
   Gunakan bracket dan mast antikorosi. Pastikan sensor terpasang tegak dan bebas halangan. Tarik kabel shielded ke boks panel tempat PCE-WSAC 50-320 terpasang.

3. Siapkan catu & wiring
   Pasok 24 V DC ke PCE-WSAC 50-320. Hubungkan output catu sensor dari unit (12 V DC atau 24 V DC—sesuaikan dengan sensor) ke sensor. Sambungkan kabel sinyal sensor ke terminal input 0–10 V. Pastikan polaritas benar dan shielding diterminasi sesuai praktik EMC.

4. Atur ambang pre-alarm dan alarm
   Berdasarkan SOP K3 fasilitas, misalnya: pre-alarm pada 8 m/s (operator bersiap, amankan alat), alarm pada 10–12 m/s (hentikan kerja, evakuasi area elevasi). Lakukan uji fungsi dengan mensimulasikan sinyal (atau menunggu hembusan terukur) untuk memastikan LED/buzzer/relai bekerja.

5. Integrasikan relai
   Hubungkan relai pre-alarm ke lampu kuning area dan relai alarm ke sirene/lampu merah serta input PLC. Uji interlock: misalnya crane/hoist tidak dapat diaktifkan saat alarm aktif.

6. Edukasi operator
   Jelaskan makna nilai “rata-rata 2 menit” dan “5 menit”, serta tindakan saat pre-alarm/alarm. Tempelkan diagram keputusan di panel.

7. Operasikan dan pantau
   Saat pekerjaan perawatan dilakukan, operator memonitor layar. Jika pre-alarm aktif, operator menunda aktivitas berisiko dan mengamankan peralatan. Jika alarm aktif, sistem otomatis menghentikan peralatan (via relai) dan tim mengevakuasi area.

8. Perawatan berkala
   Bersihkan sensor, cek kekencangan baut dan kondisi kabel setiap bulan atau sesuai SOP. Catat kejadian alarm melalui histori PLC untuk evaluasi kebijakan ambang.

Kesimpulan dan rekomendasi

PCE-WSAC 50-320 menghadirkan apa yang paling dibutuhkan pada pemantauan angin industri: pembacaan lokal yang relevan, rata-rata jangka pendek yang bermakna untuk K3, serta alarm bertingkat yang langsung terhubung ke sirene, lampu, atau interlock mesin. Spesifikasi ringkas—input 0–10 V, catu sensor 12/24 V DC, relai 220 V AC/10 A, IP66, dan operasi −20…60 °C—menjadikannya mudah diadopsi di fasilitas air minum/limbah, pabrik F&B, proses kimia, hingga lingkungan pendidikan dan riset.

Siapa yang paling diuntungkan?

• Operasi fasilitas (WTP/WWTP, F&B, kimia) yang memiliki pekerjaan luar ruang/on-top tank.

• Perusahaan dengan crane/hoist outdoor atau gudang terbuka.

• Teaching lab dan kampus yang memerlukan demonstrasi kecepatan angin dan kebijakan peringatan.

• QA/QC dan HSE yang memerlukan jejak keputusan berbasis ambang dan integrasi ke PLC.

Jika Anda membutuhkan pencatatan data numerik kontinu, rancang integrasi tambahan di sisi PLC/logger. Namun untuk fungsi keselamatan dan peringatan, PCE-WSAC 50-320 sudah lengkap, tahan, dan praktis.

FAQ singkat

Apakah sensor angin sudah termasuk?
Tidak. Sensor 0–10 V dibeli terpisah. Unit menyediakan catu 12/24 V DC untuk sensor.

Bisakah perangkat menyimpan data kecepatan angin?
Tidak ada memori internal/USB. Pencatatan dapat dilakukan di PLC/logger dengan membaca status relai (peristiwa) atau menyalin sinyal sensor 0–10 V.

Apa bedanya pre-alarm dan alarm?
Pre-alarm (LED kuning) memberi tanda waspada; alarm (LED merah + buzzer) menandai kondisi yang membutuhkan penghentian aktivitas. Ambang keduanya dapat disetel.

Apakah perangkat tahan cuaca?
Kelas IP66 melindungi dari debu dan semprotan air. Untuk pemasangan outdoor, tempatkan di boks panel yang melindungi dari hujan langsung dan radiasi matahari.

Seberapa akurat pengukurannya?
Akurasi ±3% dari rentang (0–50 m/s). Untuk fungsi peringatan keselamatan dan interlock, akurasi ini memadai.

Bisakah terhubung ke SCADA?
Ya, melalui dua relai NO/NC ke input digital PLC/SCADA. Untuk nilai kontinu, gunakan modul AI terpisah yang membaca sinyal 0–10 V dari sensor.
