Pemantauan Getaran Struktur dengan PCE-VM 40C

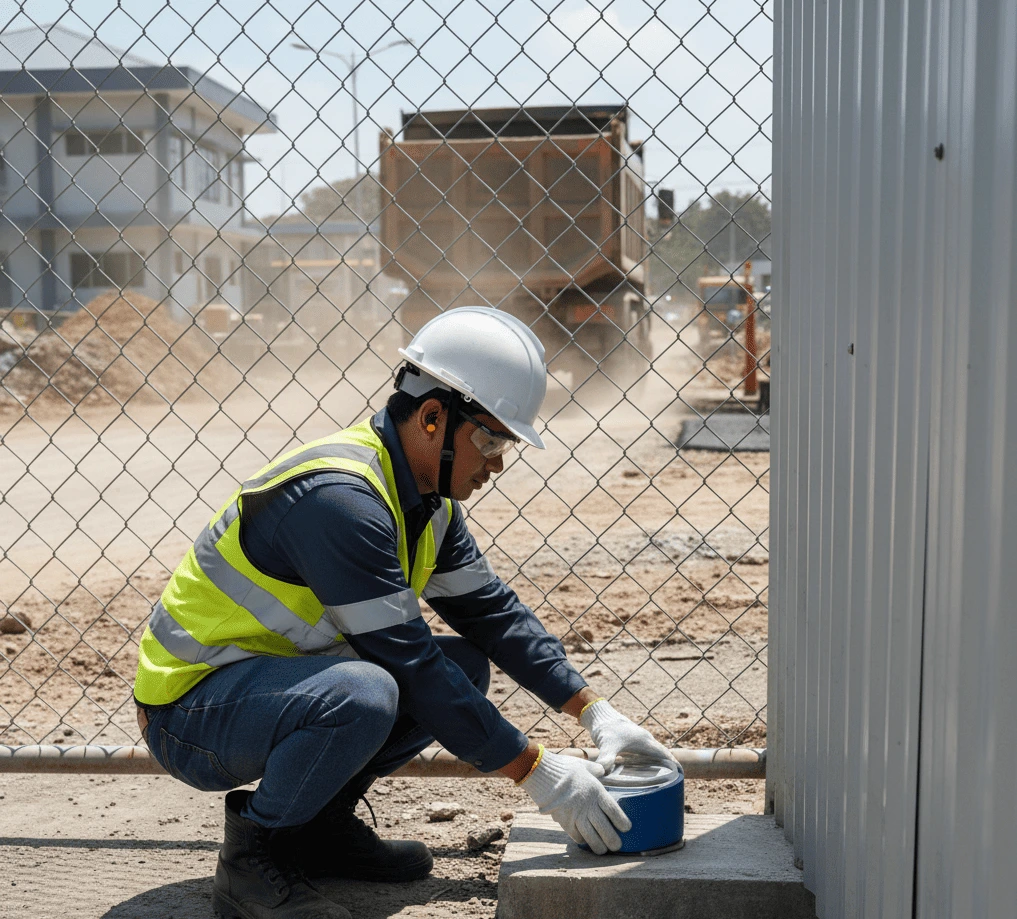

Bayangkan sebuah instalasi pengolahan air yang sedang menambah kapasitas. Di sisi pagar, proyek konstruksi jalan berlangsung selama berminggu-minggu. Operator mendengar dinding panel bergetar ketika dump truck lewat, tetapi kapan getaran itu melewati ambang aman? Tanpa data, manajer fasilitas akan sulit membuktikan ke kontraktor bahwa getaran proyek menimbulkan risiko pada bangunan dan pompa kritis.

Solusinya adalah melakukan pemantauan getaran yang objektif, terekam, dan dapat diaudit. Dengan merekam kecepatan dan percepatan getaran pada tiga sumbu sekaligus, tren dapat terlihat jelas, ambang batas bisa ditetapkan, dan alarm otomatis memberi tahu ketika kondisi melewati batas.

Di sinilah PCE-VM 40C hadir sebagai alat ukur getaran triaxial yang dirancang untuk pemantauan bangunan, jembatan, menara, serta struktur industri. Perangkat ini mendukung standar DIN 4150-3, BS 7385, dan SN 640312A, memiliki memori internal hingga 100.000 data, analisis FFT, dan opsi modem GSM untuk peringatan SMS ketika ambang terlampaui. Fitur-fitur kunci ini tercantum pada halaman resmi PCE dan lembar datanya.

Mengenal teknologi pemantauan getaran

Teknologi inti PCE-VM 40C adalah sensor percepatan piezoelektrik triaxial yang menangkap getaran pada sumbu x, y, dan z. Sensor jenis ini menghasilkan sinyal listrik proporsional terhadap percepatan yang dialami. Elektronika internal kemudian mengubah sinyal menjadi parameter yang mudah dipahami: kecepatan getaran puncak (mm/s) dan percepatan puncak (m/s²). Pengguna juga dapat melihat spektrum frekuensi melalui FFT 50 garis untuk mengetahui sumber dominan getaran.

Mengapa teknologi ini penting jangka panjang? Karena kerusakan struktural jarang terjadi tiba-tiba. Retakan, pelonggaran baut, atau resonansi mesin biasanya diawali peningkatan amplitudo pada frekuensi tertentu. Pemantauan berkelanjutan dengan perekaman waktu & kejadian memungkinkan tim teknik melihat tren, menilai risiko, dan melakukan mitigasi sebelum terjadi kegagalan. PCE-VM 40C mendukung perekaman berbasis waktu maupun event, sehingga cocok untuk studi jangka pendek dan jangka panjang.

Dibanding pendekatan konvensional seperti inspeksi visual atau pengukuran sesekali dengan alat genggam satu sumbu, pengukuran triaxial kontinu memberi gambaran menyeluruh, lebih sensitif terhadap arah dominan getaran, serta menyediakan bukti kuantitatif saat dibutuhkan untuk audit atau diskusi dengan pihak ketiga.

Mengenalkan produknya secara spesifik

PCE-VM 40C adalah penganalisis getaran triaxial yang mengukur kecepatan dan percepatan puncak, menampilkan nilai X/Y/Z atau jumlah vektor, serta spektrum FFT. Perangkat ini menyasar aplikasi pemantauan struktur dan lingkungan, seperti efek proyek konstruksi, lalu lintas, hingga proses industri pada bangunan sekitar. Memori internalnya menyimpan hingga 100.000 catatan lengkap (X/Y/Z, frekuensi, tanggal, waktu, nama perangkat).

Apa yang membuatnya istimewa di kelasnya:

Pengukuran triaxial dengan dukungan standar DIN 4150-3, BS 7385, dan SN 640312A untuk konteks kepatuhan.
Analisis FFT 50 garis serta tampilan vektor sum yang memudahkan interpretasi sumber getaran.
Opsi modem GSM quad-band untuk alarm SMS yang berisi nilai X/Y/Z, frekuensi, tanggal, dan nama perangkat; tersedia juga output relai untuk alarm lokal.
Baterai NiMH internal dengan waktu pakai 5–15 hari tergantung suhu dan duty cycle, cocok untuk penempatan sementara di lapangan.
Kelas IP64 sehingga tahan debu dan percikan air; aman ditempatkan di area industri yang menantang.

Desain dan ergonomi

Bodi PCE-VM 40C dipusatkan pada kemudahan penggunaan lapangan: layar hitam-putih 128×64 piksel dengan lampu latar, LED peringatan di samping layar, dan tombol navigasi sederhana. Dimensi perangkat 150 × 140 × 80 mm dengan berat sekitar 2 kg—cukup kompak untuk ditempatkan di lantai atau dipasang pada pelat tripod aksesori.

Catu daya menggunakan baterai NiMH 4,8 V (waktu pengisian sekitar 10 jam). Ketika terhubung ke USB, konsumsi daya baterai nol; ini berguna jika Anda memasoknya dari powerbank atau adaptor AC sehingga alat dapat bekerja lebih lama tanpa mengganti baterai. Waktu pakai baterai tipikal 5 hingga 15 hari tergantung suhu dan pola perekaman. Untuk instalasi stasioner, adaptor AC disertakan dalam paket.

Rentang lingkungan kerja dari −20 hingga 60 °C dan perlindungan IP64 mendukung penggunaan di luar ruangan, termasuk lokasi proyek konstruksi, area produksi terbuka, atau gedung utilitas air.

Antarmuka dan pengalaman pengguna

Layar menampilkan tiga nilai puncak X/Y/Z atau jumlah vektor, frekuensi utama, spektrum FFT 50 garis, status baterai, tanggal, dan waktu. LED peringatan dan alarm berada di sisi layar sehingga kondisi ambang mudah dikenali dari kejauhan. Navigasi menu dirancang sederhana dengan pilihan bahasa Jerman dan Inggris.

Fitur kualitas hidup:

Perekaman berbasis waktu atau berbasis kejadian, sehingga pengguna dapat memilih mode yang efisien untuk studi singkat maupun pemantauan lama.
Memori hingga 100.000 rekaman lengkap dan micro-SD internal, mempermudah pengelolaan data proyek berhari-hari tanpa sering mengekspor.
Fungsi ambang (threshold) dengan alarm relai serta opsi SMS, membantu mengurangi kebutuhan inspeksi manual berulang.
Konektivitas USB 2.0 (CDC mode) melalui kabel VM2x-USB untuk transfer data ke komputer.

Catatan: istilah seperti Auto-Hold atau Auto-Read biasanya ditemukan pada alat elektro-kimia; untuk PCE-VM 40C, pabrikan tidak menyebut fitur tersebut. Fokus utamanya adalah perekaman, analisis FFT, alarm, dan komunikasi.

Fitur-fitur cerdas dan manfaatnya

Sensor triaxial piezoelektrik
Mengukur simultan di tiga sumbu, memberi gambaran arah dominan sumber getaran dan menghindari bias yang muncul pada sensor satu sumbu. Hal ini penting saat menilai pengaruh lalu lintas pada bangunan di sisi jalan atau getaran mesin ke pondasi.
Analisis FFT 50 garis
Spektrum menyorot frekuensi utama—berguna untuk membedakan getaran karena mesin berputar, resonansi struktur, atau hentakan lalu lintas. Keputusan mitigasi (misal ubah kecepatan kipas/kompresor atau tambah peredam) menjadi berbasis data.
Memori 100.000 rekaman dan mode perekaman fleksibel
Dengan perekaman berbasis waktu maupun event, tim dapat menghemat waktu (tidak perlu selalu berjaga) dan memastikan konsistensi data untuk audit pekerjaan proyek atau negosiasi dengan kontraktor.
Alarm ambang, relai, dan opsi SMS via GSM quad-band
Begitu nilai melewati batas, perangkat dapat mengaktifkan relai untuk sirene/lampu dan, jika dipasangi modem GSM opsional, mengirim SMS berisi X/Y/Z, frekuensi, tanggal, dan nama perangkat—mempercepat respons tim di lapangan.
Daya baterai 5–15 hari dan dukungan catu USB
Memberi fleksibilitas pemasangan sementara tanpa akses listrik permanen. Untuk studi lebih lama, sambungkan ke adaptor atau powerbank sehingga baterai tidak terpakai.
Kelas IP64 dan rentang suhu lebar
Menjaga keandalan pada lokasi berdebu dan lembap seperti area mixing beton, ruang pompa, atau tepi jalan proyek.
Aksesori pemasangan
Manual resmi menampilkan pelat lantai tripod PCE-VM40-BP untuk pemasangan stabil di permukaan; pemasangan mekanis yang konsisten membantu akurasi data antar-kampanye.

Kontrol eksternal dan integrasi sistem

PCE-VM 40C terhubung ke PC melalui USB 2.0 (CDC mode) menggunakan kabel VM2x-USB. Data dapat diekstrak untuk dianalisis lebih lanjut, ditrending, dan dilaporkan. Banyak pengguna menyalin data ke spreadsheet atau sistem LIMS/CMMS internal untuk menggabungkan dengan catatan inspeksi lain dan pelaporan audit. Detail antarmuka USB dan memori micro-SD dijelaskan pada lembar data resmi.

Untuk otomatisasi lokal, output relai bawaan memungkinkan integrasi dengan lampu strobo/sirene area atau input PLC sederhana. Jika workflow Anda memerlukan notifikasi jarak jauh, modem GSM opsional dapat ditambahkan agar setiap event melewati ambang segera memicu SMS ke nomor yang ditentukan.

Spesifikasi teknis lengkap

Parameter	Nilai
Satuan ukur	Nilai puncak kecepatan getaran; nilai puncak percepatan getaran
Standar yang didukung	DIN 4150-3; BS 7385; SN 640312A
Sensor	Sensor percepatan piezoelektrik triaxial
Rentang tampilan percepatan (puncak)	0,001 hingga 15 m/s²
Rentang tampilan kecepatan (puncak)	0,01 hingga 2.400 mm/s pada 1 Hz; 0,01 hingga 30 mm/s pada 80 Hz (bergantung frekuensi)
Akurasi (nilai referensi 16 Hz)	±3% ±2 digit; tersedia low-pass 100 Hz dan 398 Hz
Layar	LCD hitam-putih 128 × 64 piksel dengan backlight
Informasi yang ditampilkan	Nilai puncak X/Y/Z atau vektor, frekuensi utama, spektrum FFT 50 garis, status baterai, tanggal & waktu
Indikasi/Alarm	LED peringatan & alarm; output relai (kontak alih, maks. 100 V DC/2 A)
Modem GSM (opsional)	Quad-band 850/900/1800/1900 MHz; SMS berisi X/Y/Z, frekuensi, tanggal, nama perangkat; opsi panggilan headset melalui adaptor VM40-HS
Memori	Micro-SD internal; maksimum 100.000 rekaman (X/Y/Z, frekuensi, tanggal, waktu, nama perangkat)
ADC	24-bit, sigma-delta
Antarmuka	USB 2.0, mode CDC, via kabel VM2x-USB
Baterai	NiMH 4,8 V; waktu isi 10 jam; tidak menguras baterai saat terhubung USB
Waktu pakai baterai	5–15 hari, tergantung suhu & duty cycle
Bahasa	Jerman, Inggris
Rentang suhu operasi	−20 hingga 60 °C
Kelas perlindungan	IP64
Dimensi	150 × 140 × 80 mm
Berat	2 kg
Isi paket	Unit PCE-VM 40C, kabel USB VM2x-USB, adaptor AC VM40-CH, manual

Seluruh angka di atas diambil dari halaman produk resmi dan lembar datasheet PCE-VM 40C.

Penjelasan awam: pikirkan kecepatan getaran seperti “seberapa cepat permukaan bergerak bolak-balik.” Nilai 30 mm/s pada 80 Hz berarti pada frekuensi menengah, batas tampilan prangkat adalah 3 cm per detik. Rentang percepatan m/s² membantu menilai hentakan/kejut. Akurasi ±3% memastikan data antar-hari tetap konsisten untuk perbandingan tren.

Panduan memilih komponen tambahan

Tabel berikut membantu menyelaraskan konfigurasi dan aksesori dengan tujuan pemantauan.

Kebutuhan	Rekomendasi konfigurasi	Contoh aplikasi
Pemantauan sementara tanpa listrik permanen	Gunakan baterai internal; siapkan powerbank untuk sesi panjang via USB agar baterai tidak terpakai	Survei pra-konstruksi di sekitar WTP/WWTP; studi dampak lalu lintas di gedung kampus
Alarm lokal di lokasi	Aktifkan ambang; gunakan output relai ke beacon/sirene	Area produksi F&B dekat mesin bergetar; ruang pompa
Notifikasi jarak jauh	Tambah modem GSM opsional untuk SMS; tentukan nomor tujuan	Proyek konstruksi yang berlangsung malam hari; lokasi tanpa operator penuh waktu
Pemasangan stabil	Gunakan pelat lantai tripod PCE-VM40-BP atau dudukan kokoh	Pemantauan jembatan kecil, struktur beton bertulang, lantai dekat turbin blower

Aksesori yang tersedia dan/atau disebut pabrikan:

Modem GSM/UMTS untuk PCE-VM 40C.
Adaptor headset VM40-HS untuk panggilan telepon melalui modul GSM.
Pelat lantai tripod PCE-VM40-BP (ditunjukkan pada manual).
Adaptor AC VM40-CH dan kabel USB VM2x-USB sudah termasuk dalam paket.

Faktor yang memengaruhi hasil:

Kualitas pemasangan dan kontak mekanis antara alat dan struktur.
Jarak dari sumber getaran serta keberadaan jalur getar alternatif.
Kondisi lingkungan (suhu memengaruhi waktu pakai baterai).
Pengaturan ambang dan filter low-pass yang digunakan.

Panduan penggunaan langkah demi langkah

Contoh skenario: sebuah teaching lab teknik sipil ingin mendokumentasikan dampak proyek galian di jalan kampus terhadap bangunan laboratorium.

Survei awal dan penentuan titik
Pilih lokasi representatif pada lantai dasar dekat arah datang getaran. Pastikan permukaan rata dan keras. Jika tersedia, gunakan pelat lantai tripod untuk stabilitas.
Pemasangan perangkat
Tempatkan PCE-VM 40C pada permukaan, kencangkan bila perlu. Pastikan alat tidak mudah tersenggol. Nyalakan perangkat dan pastikan baterai cukup atau hubungkan ke adaptor/powerbank.
Konfigurasi pengukuran
Pada menu, pilih perekaman berbasis waktu untuk tren harian atau berbasis kejadian untuk merekam hanya saat ambang dilampaui. Atur ambang sesuai panduan internal Anda atau standar yang relevan. Pastikan tanggal/waktu benar.
Uji fungsional
Lihat layar untuk memastikan X/Y/Z terbaca stabil. Cek frekuensi utama di layar dan spektrum FFT untuk memahami profil sumber. Nyalakan LED alarm percobaan dengan mengetuk ringan untuk memverifikasi fungsi alarm relai/SMS bila diaktifkan.
Jalankan kampanye
Biarkan alat bekerja mandiri. Dalam mode USB ke adaptor, baterai tidak dikonsumsi sehingga perangkat dapat merekam lebih lama.
Pengambilan data
Hubungkan ke PC melalui USB 2.0 (CDC mode) menggunakan kabel VM2x-USB. Ekspor data dan arsipkan ke folder proyek agar dapat dianalisis di spreadsheet atau perangkat lunak Anda.
Pelaporan
Gunakan nilai puncak X/Y/Z, frekuensi dominan, dan stempel waktu untuk membuat grafik tren sebelum-selama-sesudah. Jika alarm SMS pernah aktif, lampirkan notifikasinya sebagai bukti kondisi melewati ambang.

Tips keselamatan: hindari menempatkan alat di area lalu lintas kendaraan/pejalan tanpa pelindung. Pastikan kabel listrik atau powerbank tidak menjadi bahaya tersandung.

Kesimpulan dan rekomendasi

PCE-VM 40C memadukan sensor triaxial, analisis FFT, memori 100.000 data, kelas IP64, serta opsi alarm relai dan SMS. Paket ini menjadikannya alat yang andal untuk studi dampak getaran terhadap struktur, baik untuk institusi pendidikan, konsultan, maupun pemilik fasilitas industri.

Siapa yang paling diuntungkan:

Lab QA/QC dan riset teknik sipil yang membutuhkan data getaran terstruktur untuk praktikum dan penelitian.
Pengelola WTP/WWTP, pabrik F&B, farmasi/biotek, dan industri proses yang berada dekat proyek konstruksi atau lalu lintas berat dan ingin membuktikan kepatuhan serta melindungi aset berputar.
Konsultan pemantauan struktur yang memerlukan alat portabel dengan alarm otomatis dan dokumentasi lengkap.
Jika Anda membutuhkan sistem pemantauan multi-titik permanen dengan telemetri real-time, pertimbangkan sistem seismograf khusus. Namun untuk kampanye portabel dan studi dampak jangka pendek hingga menengah, PCE-VM 40C menawarkan keseimbangan fitur dan kepraktisan yang baik.

FAQ singkat

Apakah PCE-VM 40C dapat digunakan di luar ruangan?
Dapat, perangkat berkelas IP64 dan bekerja pada −20 hingga 60 °C. Lindungi dari hujan deras langsung jika memungkinkan.
Apakah perangkat bisa mengirimkan alarm jarak jauh?
Bisa, tambah modem GSM opsional. SMS berisi nilai X/Y/Z, frekuensi, tanggal, dan nama perangkat dikirim saat ambang terlampaui.
Seberapa lama perangkat dapat beroperasi dengan baterai?
Sekitar 5–15 hari tergantung suhu dan duty cycle; ketika memakai catu USB, baterai tidak terkuras.
Data apa saja yang disimpan di memori?
Hingga 100.000 rekaman yang mencakup X/Y/Z, frekuensi, tanggal, waktu, dan nama perangkat.
Apakah ada aksesori pemasangan khusus?
Manual menampilkan pelat lantai tripod PCE-VM40-BP; adaptor AC dan kabel USB sudah termasuk dalam paket.
Standar getaran apa yang didukung?
DIN 4150-3, BS 7385, dan SN 640312A, sesuai spesifikasi pabrikan.
