Dalam dunia industri yang menuntut keamanan dan efisiensi tinggi, pengujian tak merusak (Nondestructive Testing/NDT) menjadi pondasi utama dalam memastikan integritas material. Salah satu metode yang paling populer adalah pengujian ultrasonik (UT). Teknik ini menggunakan gelombang suara berfrekuensi tinggi, biasanya antara 0,1 hingga 15 MHz, untuk mendeteksi cacat internal tanpa perlu merusak struktur benda yang diperiksa.
Keunggulan utama UT dibanding metode lain seperti radiografi atau penetrant test terletak pada kedalaman penetrasi tinggi dan sensitivitas terhadap cacat kecil. Misalnya, UT mampu mendeteksi retakan mikroskopis di dalam pipa bertekanan tinggi, yang jika dibiarkan, bisa menyebabkan kebocoran besar atau bahkan ledakan. Dalam industri seperti migas, penerbangan, manufaktur logam, dan energi nuklir, keandalan UT menjadi standar emas dalam inspeksi kualitas.
Salah satu alasan mengapa metode ini sangat penting adalah karena sifatnya yang aman, efisien, dan ekonomis. Pengujian dilakukan tanpa menghentikan operasi produksi, sehingga menghemat waktu dan biaya. Selain itu, hasil UT dapat diinterpretasikan secara kuantitatif, memberikan informasi detail seperti ketebalan material, ukuran, dan lokasi cacat internal.
Namun, efektivitas dari seluruh proses UT sangat bergantung pada kualitas dan jenis transduser yang digunakan. Di sinilah Novotest, salah satu produsen terkemuka peralatan NDT global, memainkan peran besar dengan menghadirkan transduser yang andalan, presisi tinggi, dan dapat disesuaikan untuk berbagai aplikasi industri.
Peran Vital Transduser dalam Sistem Ultrasonik
Transduser adalah “jantung” dari sistem pengujian ultrasonik. Tanpa komponen ini, sistem UT tidak dapat menghasilkan atau menerima gelombang suara. Fungsinya ganda: pertama, mengubah energi listrik menjadi energi mekanik (gelombang suara) untuk dikirim ke dalam material; kedua, mengubah kembali gelombang gema yang dipantulkan menjadi sinyal listrik untuk dianalisis oleh instrumen.
Keakuratan hasil pengujian sangat bergantung pada sensitivitas dan keandalan transduser. Jika kualitasnya buruk, sinyal pantulan bisa lemah atau penuh gangguan, menyebabkan hasil pembacaan yang salah. Misalnya, sinyal yang tidak stabil dapat membuat cacat kecil tampak seperti kebisingan, sehingga tidak terdeteksi.
Transduser juga menentukan arah, jenis, dan jangkauan gelombang suara yang digunakan. Novotest, misalnya, menawarkan berbagai tipe transduser seperti sinar lurus, sinar sudut, dan elemen ganda, masing-masing dirancang untuk kebutuhan inspeksi yang berbeda. Dengan kemampuan ini, pengguna dapat memilih perangkat yang paling cocok untuk mendeteksi jenis cacat tertentu—baik retakan dalam sambungan las, korosi permukaan, maupun cacat internal dalam logam padat.
Prinsip Dasar Kerja Transduser Ultrasonik
Cara kerja transduser ultrasonik didasarkan pada efek piezoelektrik, yaitu kemampuan material tertentu (biasanya keramik piezoelektrik seperti PZT) untuk berubah bentuk ketika diberi tegangan listrik dan sebaliknya menghasilkan tegangan ketika dikenai tekanan mekanis.
Ketika alat UT mengirimkan sinyal listrik singkat ke transduser, elemen piezoelektrik di dalamnya bergetar, menghasilkan gelombang suara ultrasonik. Gelombang ini merambat melalui material yang diuji, dan ketika menemui batas (seperti retakan atau permukaan belakang), sebagian energi akan dipantulkan kembali ke transduser. Sinyal pantulan ini diubah lagi menjadi sinyal listrik, kemudian ditampilkan pada layar flaw detector sebagai gema (echo).
Dengan menganalisis waktu tempuh (time of flight) dan amplitudo gema tersebut, operator dapat menentukan jarak dan ukuran cacat di dalam material. Karena kecepatannya jauh di atas batas pendengaran manusia, sistem UT mampu memberikan hasil real-time dan akurat bahkan untuk cacat berukuran mikron.
Fungsi Couplant dan Pengaruhnya Terhadap Kinerja Transduser
Satu hal yang sering diremehkan namun sangat penting dalam proses pengujian adalah penggunaan couplant, yaitu zat perantara antara permukaan transduser dan benda uji. Tanpa couplant, sebagian besar energi gelombang suara akan dipantulkan di udara, karena udara memiliki perbedaan impedansi akustik yang sangat besar dibandingkan logam.
Bayangkan mencoba berbicara di bawah air—suara Anda akan terdengar teredam karena perbedaan medium. Prinsip serupa berlaku di sini. Couplant berfungsi sebagai “jembatan” agar gelombang suara dapat menembus permukaan benda dengan efisien.
Novotest menyarankan penggunaan gliserin sebagai couplant karena memiliki impedansi akustik tinggi (2.42×10⁶ kg/m²s), jauh lebih mendekati nilai logam dibandingkan air atau oli biasa. Dengan couplant yang tepat, efisiensi transmisi sinyal bisa meningkat hingga 6 dB, menghasilkan deteksi cacat yang jauh lebih sensitif.
Keunggulan Teknologi Transduser Novotest
Apa yang membedakan Novotest dari produsen lain bukan hanya keakuratan alatnya, tetapi juga fleksibilitas dan kompatibilitas universalnya. Transduser buatan Novotest dirancang agar cocok dengan berbagai detektor cacat ultrasonik di pasaran, bukan hanya produk mereka sendiri.
Selain itu, Novotest menawarkan kemampuan kustomisasi desain transduser. Artinya, pengguna dapat memesan probe dengan frekuensi, diameter, atau sudut sinar yang disesuaikan dengan kebutuhan spesifik aplikasi industri. Fitur seperti Ground-in Transducer bahkan memungkinkan desain yang sesuai dengan kelengkungan pipa atau bejana tekan, memaksimalkan kontak dan meminimalkan kehilangan sinyal.
Dengan menggabungkan teknologi piezoelektrik presisi, desain ergonomis, dan bahan tahan aus, Novotest memberikan solusi ideal untuk pengujian material, deteksi cacat las, dan pengukuran ketebalan dinding di berbagai sektor industri berat seperti minyak, gas, dan konstruksi.
Klasifikasi dan Jenis-Jenis Transduser Ultrasonik Novotest
Transduser Novotest hadir dalam berbagai jenis untuk memenuhi kebutuhan pengujian yang berbeda-beda di lapangan. Setiap tipe memiliki karakteristik unik yang disesuaikan dengan jenis material, orientasi cacat, serta tujuan inspeksi. Dalam praktiknya, pemilihan jenis transduser yang tepat sangat menentukan keberhasilan proses pengujian tak merusak (NDT). Berikut penjelasan detail setiap jenis transduser berdasarkan klasifikasi yang digunakan oleh Novotest.

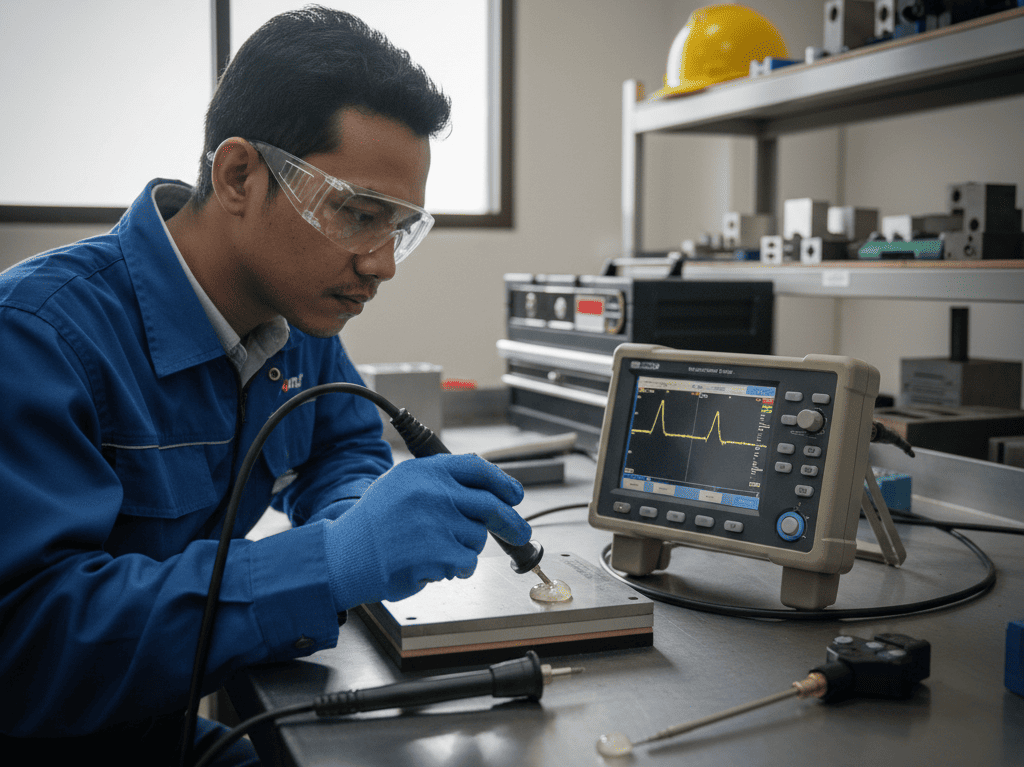

Transduser Sinar Lurus (Straight Beam Probes – P111 Series)
Transduser sinar lurus merupakan jenis paling umum dan paling banyak digunakan dalam inspeksi ultrasonik. Jenis ini bekerja dengan mengirimkan gelombang longitudinal secara tegak lurus terhadap permukaan benda uji, menciptakan sudut penyinaran 0°.
Gelombang longitudinal ini sangat efisien untuk mendeteksi cacat yang sejajar dengan permukaan material, seperti porositas, delaminasi, atau retakan internal dalam batang logam, tempa, dan pengecoran. Dalam aplikasi praktis, transduser sinar lurus sering digunakan untuk mengukur ketebalan logam, serta mendeteksi penipisan dinding akibat korosi pada pipa atau tangki penyimpanan.
Seri P111 dari Novotest menawarkan beberapa varian seperti P111-1,25-К20 (1.25 MHz) dan P111-2,5-К20 (2.5 MHz). Model pertama ideal untuk material tebal karena memberikan penetrasi gelombang yang dalam, sedangkan model kedua menawarkan keseimbangan antara resolusi tinggi dan jangkauan penetrasi yang cukup luas.
Keunggulan utama dari P111 Series adalah desainnya yang ringkas, tahan aus, dan kompatibel dengan berbagai flaw detector industri. Transduser ini juga memiliki efisiensi kopling tinggi, terutama bila digunakan bersama couplant berkualitas seperti gliserin. Pengguna yang sering melakukan inspeksi di lapangan juga akan mengapresiasi daya tahannya terhadap getaran dan perubahan suhu, menjadikannya solusi serbaguna untuk berbagai skenario industri.
Transduser Sinar Sudut (Angle Beam Probes – P121 Series)
Jika transduser sinar lurus digunakan untuk mendeteksi cacat sejajar permukaan, maka transduser sinar sudut (angle beam) adalah kebalikannya. Jenis ini digunakan untuk mendeteksi cacat yang tegak lurus terhadap permukaan benda uji, seperti retak akar las atau retak samping pada sambungan las.
Prinsip kerjanya melibatkan prisma atau wedge yang membiaskan gelombang longitudinal menjadi gelombang geser (shear wave) di dalam material. Perubahan ini menyebabkan gelombang masuk ke benda pada sudut refraksi tertentu (biasanya 40°, 45°, 60°, atau 70°).
Novotest menyediakan berbagai varian P121 Series, seperti:
-
P121-2,5-40-ØХХХ (2.5 MHz, sudut 40°)
-
P121-2,5-45-ØХХХ (2.5 MHz, sudut 45°)
-
P121-5-70-ØХХХ (5 MHz, sudut 70°)
Model dengan frekuensi tinggi seperti 5 MHz memberikan resolusi luar biasa dalam mendeteksi cacat kecil pada area lasan, sementara frekuensi rendah lebih cocok untuk material tebal dengan atenuasi tinggi.
Keunggulan lainnya adalah adanya opsi kustomisasi diameter kelengkungan (Ground-in) yang membuat probe dapat mengikuti bentuk pipa atau bejana tekan dengan sempurna. Hal ini sangat penting karena kontak yang buruk antara transduser dan permukaan melengkung dapat menyebabkan hilangnya energi suara dan menurunkan kualitas sinyal pantulan. Dengan desain sudut dan frekuensi yang beragam, P121 Series menjadi alat utama untuk inspeksi las profesional di sektor energi dan manufaktur berat.
Transduser Elemen Ganda (Dual Element Probes – P112 Series)
Transduser elemen ganda, atau biasa disebut Transmit/Receive (T/R) Probe, memiliki dua elemen piezoelektrik yang terpisah di dalam satu housing—satu bertugas memancarkan gelombang, dan satu lagi menerima pantulan. Desain unik ini mengatasi masalah umum pada transduser tunggal, seperti dead zone dan kebisingan pantulan langsung (ring-down noise).
Sinyal yang dihasilkan oleh transduser dual element berbentuk jalur V (V-path), menciptakan pseudo-fokus di dekat permukaan benda uji. Akibatnya, area yang paling dekat dengan permukaan bisa diinspeksi dengan resolusi yang sangat tinggi. Inilah sebabnya mengapa seri P112 sangat populer untuk pengukuran ketebalan sisa (remaining wall thickness) dan pemantauan korosi/erosi.
Contoh model paling umum adalah P112-2,5-12/2, yang beroperasi pada frekuensi 2.5 MHz. Transduser ini mampu memberikan sinyal yang stabil dan bersih, bahkan pada permukaan logam yang kasar atau teroksidasi.
Keunggulan lainnya adalah kemampuannya untuk beroperasi pada suhu tinggi tanpa kehilangan sensitivitas signifikan. Dalam aplikasi industri seperti pembangkitan listrik atau inspeksi pipa panas, faktor ini menjadi sangat penting.
Dengan desain yang kokoh, resolusi tinggi, dan fleksibilitas dalam berbagai kondisi lapangan, P112 Series adalah pilihan utama bagi teknisi NDT profesional yang membutuhkan hasil cepat dan akurat, khususnya dalam inspeksi korosi dan pengukuran ketebalan logam.
Transduser Tujuan Khusus dan Kustomisasi (Ground-in Transducers)
Selain tiga tipe utama, Novotest juga menyediakan transduser khusus (custom transducers) untuk memenuhi kebutuhan industri tertentu. Salah satu inovasi paling menarik adalah Ground-in Transducer, yang memiliki permukaan kontak melengkung agar dapat menyesuaikan bentuk benda uji seperti pipa atau bejana tekan.
Dalam banyak kasus, transduser standar yang datar sulit menjaga kontak sempurna pada permukaan silindris. Hal ini menyebabkan lapisan couplant menjadi tidak merata dan sinyal ultrasonik teredam sebagian. Dengan menggunakan Ground-in Transducer, masalah tersebut dapat dihilangkan sepenuhnya, karena permukaannya dibuat sesuai dengan radius kelengkungan spesifik objek uji (ditandai dengan simbol ØXXX).
Kustomisasi ini tidak hanya terbatas pada bentuk, tetapi juga dapat mencakup frekuensi kerja, sudut refraksi, serta ukuran elemen aktif. Dengan demikian, Novotest mampu menghadirkan solusi spesifik untuk inspeksi pipa berdiameter kecil, permukaan kompleks, atau material dengan sifat akustik unik.
Ground-in Transducer merupakan bukti bahwa Novotest tidak hanya menjual produk, tetapi juga menawarkan solusi teknik yang disesuaikan dengan tantangan nyata di lapangan. Fleksibilitas ini membuatnya menjadi mitra andal dalam berbagai proyek industri, mulai dari pengecekan integritas jaringan pipa minyak hingga inspeksi struktur logam berat di sektor konstruksi.
Parameter Teknis Penting Transduser Ultrasonik
Setiap transduser ultrasonik memiliki serangkaian parameter teknis yang menentukan kinerjanya. Parameter seperti frekuensi operasi, diameter elemen aktif, serta jenis gelombang sangat memengaruhi resolusi, penetrasi, dan sensitivitas hasil pengujian. Pemahaman terhadap faktor-faktor ini menjadi kunci dalam memilih transduser Novotest yang tepat untuk aplikasi tertentu.
Frekuensi Operasi dan Pengaruhnya Terhadap Resolusi dan Penetrasi
Frekuensi merupakan parameter paling penting dalam menentukan kualitas hasil pengujian ultrasonik. Secara sederhana, frekuensi tinggi memberikan resolusi tinggi, sedangkan frekuensi rendah memberikan penetrasi yang lebih dalam. Hubungan antara keduanya bersifat terbalik (trade-off) — semakin tinggi frekuensinya, semakin kecil jarak penetrasinya.
Sebagai contoh:
-
Transduser 5 MHz atau lebih tinggi mampu mendeteksi cacat kecil di dekat permukaan, seperti retak halus pada lasan atau korosi awal pada pipa.
-
Transduser 1,25 MHz atau lebih rendah, sebaliknya, lebih cocok untuk material tebal atau kasar, karena mampu menembus lebih dalam meskipun kehilangan sedikit resolusi.
Berikut tabel ringkas perbandingan kinerja transduser berdasarkan frekuensi:
Frekuensi (MHz) | Resolusi Cacat | Kedalaman Penetrasi | Aplikasi Umum (Model Novotest) |
---|---|---|---|
≤ 2.5 MHz | Rendah | Sangat Baik | Inspeksi baja tebal, coran (P111-1,25-К20) |
2.5 – 5 MHz | Sedang | Baik | Pemeriksaan las umum (P121-2,5-45-ØXXX) |
≥ 5 MHz | Sangat Tinggi | Terbatas | Cacat kecil dekat permukaan (P121-5-70-ØXXX) |
Pemilihan frekuensi tidak bisa dilakukan sembarangan. Misalnya, pada pemeriksaan korosi pipa baja tebal, penggunaan frekuensi terlalu tinggi akan menyebabkan sinyal cepat teredam sebelum mencapai permukaan belakang material. Sebaliknya, jika frekuensi terlalu rendah digunakan untuk mendeteksi retak halus pada sambungan las tipis, maka cacat kecil bisa terlewat.
Oleh karena itu, transduser berfrekuensi menengah (2,5 MHz) seperti Novotest P112-2,5-12/2 menjadi pilihan populer karena menawarkan keseimbangan ideal antara resolusi dan kedalaman. Fleksibilitas ini menjadikannya sangat cocok untuk inspeksi korosi, dinding tipis, serta deteksi cacat pada sambungan las.
Diameter Aktif dan Fenomena Zona Dekat (Near Field)
Selain frekuensi, diameter elemen aktif (D) dari transduser juga berpengaruh signifikan terhadap karakteristik gelombang suara. Semakin besar diameternya, semakin panjang zona dekat (Near Field, N) yang terbentuk. Zona ini merupakan wilayah di depan transduser tempat tekanan akustik berfluktuasi sebelum menjadi stabil di zona jauh (Far Field).
Zona dekat bisa menjadi area buta (dead zone) dalam pengujian, karena tekanan suara di dalamnya tidak seragam. Artinya, jika cacat berada di area ini, pantulannya mungkin tidak terdeteksi dengan jelas atau bahkan hilang sama sekali.
Untuk mengatasi masalah ini, Novotest memperkenalkan desain Dual Element (P112 Series), di mana satu elemen berfungsi sebagai pemancar dan satu lagi sebagai penerima. Desain ini mengurangi efek zona dekat secara signifikan, sehingga transduser dapat mendeteksi cacat bahkan yang berada sangat dekat dengan permukaan.
Sebagai ilustrasi, ketika mengukur ketebalan pipa tipis (misalnya 3–5 mm), transduser elemen tunggal mungkin gagal mendeteksi karena gema dari permukaan belakang berada di dalam zona dekat. Namun, transduser P112 tetap mampu membaca hasil dengan akurasi tinggi karena desain jalur suaranya yang terpisah (V-path).
Jenis Gelombang: Longitudinal vs. Transversal (Shear Wave)
Dalam pengujian ultrasonik, terdapat dua jenis gelombang utama yang dihasilkan oleh transduser: gelombang longitudinal dan gelombang transversal (shear wave). Keduanya memiliki karakteristik dan fungsi yang berbeda:
-
Gelombang Longitudinal (Kompresi)
-
Partikel material bergetar sejajar dengan arah rambat gelombang.
-
Memiliki kecepatan propagasi tertinggi (sekitar 5900 m/s di baja).
-
Umumnya digunakan oleh transduser sinar lurus (P111) dan elemen ganda (P112).
-
Cocok untuk deteksi cacat internal seperti rongga, porositas, atau delaminasi.
-
-
Gelombang Transversal (Shear Wave)
-
Partikel material bergetar tegak lurus terhadap arah rambat.
-
Kecepatannya lebih rendah (sekitar 3200 m/s di baja).
-
Dihasilkan oleh transduser sudut (P121) melalui pembiasan di prisma atau wedge.
-
Ideal untuk mendeteksi cacat yang tegak lurus terhadap permukaan, seperti retak pada akar las atau kurangnya fusi antar lapisan.
-
Dalam praktik NDT, kombinasi kedua jenis gelombang ini sering digunakan untuk memberikan gambaran tiga dimensi (3D) dari struktur internal material. Misalnya, inspeksi sambungan las biasanya dimulai dengan gelombang transversal (P121) untuk mendeteksi retak di akar las, lalu dilanjutkan dengan gelombang longitudinal (P111) untuk memastikan tidak ada cacat internal lainnya di sekitar area tersebut.
Kombinasi teknik ini memperkuat keunggulan sistem Novotest Ultrasonic Testing (UT) yang mengutamakan presisi, kedalaman penetrasi, dan fleksibilitas aplikasi di berbagai kondisi industri.
Panduan Teknis Penggunaan Transduser Novotest di Lapangan
Setelah memahami jenis dan parameter transduser, langkah berikutnya adalah memastikan penggunaannya secara benar di lapangan. Meskipun Novotest merancang produknya agar kompatibel dengan berbagai sistem flaw detector, performa optimal tetap bergantung pada pemilihan, kalibrasi, dan kompatibilitas perangkat keras.
Kompatibilitas Sistem dan Konektor Standar
Salah satu keunggulan besar Novotest adalah kompatibilitas universal antar peralatannya. Semua transduser mereka didesain agar dapat bekerja dengan beragam flaw detector ultrasonik, baik dari Novotest sendiri maupun produsen lain.
Standar konektor yang digunakan pada sebagian besar transduser Novotest adalah Lemo 00, tipe konektor industri yang banyak dipakai di alat ukur profesional. Namun, jika pengguna memiliki perangkat dengan jenis konektor berbeda, Novotest juga menyediakan opsi manufaktur kustom untuk memastikan kecocokan sempurna tanpa perlu adaptor tambahan.
Sebagai contoh, Novotest UT-1M-ST dan UD4701PA — dua alat detektor cacat ultrasonik andalan mereka — mendukung berbagai model transduser hanya dengan mengganti kabel probe yang sesuai. Fleksibilitas ini menjadikan sistem Novotest mudah diintegrasikan ke setup pengujian apa pun tanpa modifikasi besar.
Dengan demikian, pengguna tidak hanya berinvestasi pada satu alat, tetapi juga ekosistem pengujian lengkap yang fleksibel dan berumur panjang.
Panduan Pemilihan Transduser Berdasarkan Aplikasi
Memilih transduser ultrasonik yang tepat bukan sekadar menyesuaikan frekuensi atau merek, melainkan memahami orientasi cacat, jenis material, serta tujuan inspeksi. Novotest telah menyediakan panduan teknis yang sangat membantu dalam proses seleksi ini.
Untuk mempermudah, berikut adalah tabel ringkasan panduan pemilihan transduser berdasarkan jenis aplikasi industri:
Aplikasi Inspeksi | Jenis Cacat yang Dicari | Transduser Novotest yang Direkomendasikan | Parameter Kunci (Frekuensi/Sudut) |
---|---|---|---|
Inspeksi Las | Retak akar las, kurang fusi, porositas | P121 Series (Angle Beam) | 40°–75°, 2.5–5 MHz |
Pengukuran Korosi / Ketebalan | Penipisan dinding, erosi, lubang karat | P112 Series (Dual Element) | 2.5 MHz, resolusi tinggi |
Material Tebal (Coran / Baja Padat) | Porositas internal, inklusi | P111 Series (Straight Beam) | 1.25 MHz, penetrasi maksimal |
Permukaan Melengkung (Pipa / Bejana Tekan) | Cacat internal di pipa atau tangki | Ground-in Transducer (P121-ØXXX) | Sesuai radius permukaan |
Penjelasan praktis:
-
Inspeksi las (weld testing) – Gunakan transduser sinar sudut (P121) dengan sudut antara 45° hingga 70°, karena gelombang geser (shear wave) yang dihasilkan mampu mendeteksi cacat yang tegak lurus terhadap sambungan las. Penggunaan frekuensi tinggi seperti 5 MHz memberikan hasil visual yang lebih tajam pada flaw detector, sangat berguna untuk mendeteksi retak mikro atau kurang fusi pada area akar las.
-
Pengukuran ketebalan dan korosi – Untuk area yang mengalami penipisan akibat korosi, seperti dinding pipa atau tangki penyimpanan, transduser elemen ganda (P112) menjadi pilihan ideal. Dua elemen piezoelektriknya mengurangi “dead zone” dan meningkatkan sensitivitas di dekat permukaan. Dengan frekuensi 2.5 MHz, pengguna mendapatkan kombinasi optimal antara resolusi dan penetrasi.
-
Material tebal dan kasar – Transduser P111 dengan frekuensi rendah seperti 1.25 MHz memiliki kemampuan penetrasi yang lebih baik terhadap material tebal dan kasar, seperti baja cor. Cacat besar di dalam struktur logam padat lebih mudah dideteksi dengan jenis ini karena gelombang tidak cepat teredam.
-
Permukaan melengkung – Untuk inspeksi pipa, tangki, atau bejana tekan, Ground-in Transducer dengan desain melengkung sesuai radius permukaan memberikan kopling akustik maksimal. Desain ini mengurangi kehilangan energi akibat ketidakrataan permukaan, menghasilkan sinyal yang kuat dan konsisten.
Panduan ini menjadikan Novotest bukan sekadar produsen peralatan NDT, melainkan mitra teknis yang memahami dinamika kebutuhan industri lapangan, mulai dari pengecekan sambungan las hingga monitoring korosi jangka panjang.
Prosedur Kalibrasi dan Penyesuaian untuk Akurasi Maksimal
Walaupun transduser Novotest dirancang dengan presisi tinggi, performanya tetap sangat bergantung pada kalibrasi yang benar sebelum digunakan. Kalibrasi memastikan bahwa alat memberikan hasil yang akurat dan konsisten di berbagai kondisi lingkungan.
Berikut adalah langkah-langkah kalibrasi dasar yang direkomendasikan oleh Novotest:
-
Kompensasi Penundaan Probe (Zero Setting)
Setiap transduser memiliki sedikit penundaan internal akibat waktu yang dibutuhkan sinyal untuk melewati housing probe. Jika tidak dikompensasi, hasil pengukuran bisa meleset hingga beberapa milimeter.
Perangkat seperti Novotest UT-1M-ST memiliki sampel ketebalan standar yang tertanam pada bodinya untuk membantu pengguna melakukan kalibrasi “set zero” secara cepat sebelum memulai pengukuran baru. -
Penyesuaian Kecepatan Gelombang
Setiap material memiliki kecepatan rambat gelombang suara berbeda (misalnya baja sekitar 5900 m/s, aluminium 6300 m/s). Jika nilai yang dimasukkan salah, hasil pembacaan ketebalan atau jarak cacat akan tidak akurat.
Alat Novotest UD4701PA dilengkapi fitur kalibrasi otomatis kecepatan ultrasonik, yang menyesuaikan parameter ini berdasarkan material yang sedang diuji, menghemat waktu teknisi di lapangan. -
Penggunaan Wedge atau Prisma (Khusus Transduser Sudut)
Untuk transduser P121, penggunaan wedge adalah keharusan. Wedge berfungsi mengubah gelombang longitudinal menjadi gelombang geser refraksi, sehingga bisa masuk ke benda dengan sudut tertentu.
Novotest menyediakan wedge yang dapat diganti (interchangeable wedges) dengan berbagai sudut refraksi, yang memungkinkan pengguna menyesuaikan konfigurasi sesuai kebutuhan inspeksi. -
Pemeriksaan Sinyal Refleksi Standar
Sebelum memulai inspeksi aktual, pengguna perlu melakukan uji pantulan dari blok kalibrasi standar (calibration block) untuk memastikan sinyal yang diterima sesuai amplitudo yang diharapkan. Jika amplitudo berbeda dari nilai normal, hal ini bisa menandakan adanya masalah couplant atau kerusakan pada elemen transduser. -
Pemantauan Kebersihan dan Coupling
Permukaan transduser dan benda uji harus bersih dari minyak, karat, atau debu. Penggunaan couplant berkualitas tinggi seperti gliserin sangat disarankan karena meningkatkan rasio sinyal terhadap derau (signal-to-noise ratio) hingga 6 dB.
Dengan menerapkan langkah-langkah di atas, pengguna dapat memastikan bahwa sistem pengujian bekerja pada akurasi maksimal, sehingga hasil inspeksi lebih dapat diandalkan dan sesuai dengan standar NDT internasional seperti ISO 16810 atau ASTM E114.
Portofolio Produk dan Spesifikasi Model Transduser Novotest
Transduser buatan Novotest mencakup berbagai model dengan konfigurasi berbeda, dirancang untuk menghadirkan solusi menyeluruh bagi berbagai skenario pengujian industri. Produk-produk ini tidak hanya unggul dalam performa akustik, tetapi juga dalam daya tahan, kompatibilitas, dan kemampuan adaptasi di lingkungan ekstrem.
Analisis Model Utama Transduser Novotest
Berikut ini adalah tabel yang merangkum beberapa model utama transduser Novotest beserta karakteristiknya:
Model | Jenis Transduser | Frekuensi (MHz) | Sudut (°) | Aplikasi Utama |
---|---|---|---|---|
P111-1,25-К20 | Sinar Lurus (Kontak) | 1.25 | 0 | Inspeksi baja tebal dan coran |
P111-2,5-К20 | Sinar Lurus (Kontak) | 2.5 | 0 | Pengukuran umum dan material menengah |
P121-2,5-40-ØХХХ | Sinar Sudut (Ground-in) | 2.5 | 40 | Pemeriksaan las dengan kontur melengkung |
P121-5-70-ØХХХ | Sinar Sudut | 5 | 70 | Deteksi cacat kecil pada las tipis |
P112-2,5-12/2 | Elemen Ganda (T/R) | 2.5 | 0 | Pengukuran ketebalan sisa dan korosi |
Keunggulan utama dari lini produk ini adalah kemampuan untuk digunakan di hampir semua sistem flaw detector ultrasonik di pasaran, baik analog maupun digital. Setiap model dirancang dengan housing logam tahan korosi, sensitivitas tinggi, dan bandwidth frekuensi yang stabil, menjadikannya andalan di berbagai kondisi industri.
Transduser P111 dan P121 biasanya digunakan bersama perangkat seperti Novotest UD4701PA, yang mampu memvisualisasikan gelombang pantulan secara real-time dengan fitur phased array, sedangkan seri P112 lebih sering dipasangkan dengan alat ukur ketebalan UT-1M atau UT-1M-ST untuk pemantauan korosi rutin.
Opsi Kustomisasi dan Fleksibilitas Produksi
Salah satu keunggulan paling menonjol dari Novotest dibandingkan produsen transduser lainnya adalah kemampuan kustomisasi. Perusahaan ini memahami bahwa setiap industri memiliki kondisi unik — mulai dari bentuk permukaan benda uji, jenis material, hingga suhu operasi. Karena itu, Novotest menyediakan layanan pembuatan transduser berdasarkan spesifikasi pengguna.
Beberapa opsi kustomisasi yang dapat disesuaikan antara lain:
-
Frekuensi Operasi – Pengguna dapat memesan transduser dengan frekuensi tertentu (misalnya 1 MHz, 2.5 MHz, 5 MHz, atau 10 MHz) tergantung pada ketebalan dan jenis material yang diuji.
-
Sudut Sinar dan Jenis Gelombang – Untuk aplikasi las, sudut sinar dapat disesuaikan (40°, 45°, 60°, atau 70°), sementara pengguna juga dapat memilih apakah transduser akan menghasilkan gelombang longitudinal atau shear wave.
-
Diameter Elemen Aktif – Ukuran area aktif dapat diperbesar atau diperkecil untuk menyesuaikan dengan resolusi atau fokus tertentu.
-
Desain Permukaan (Ground-in) – Transduser dapat diproduksi dengan kontur melengkung yang mengikuti radius permukaan pipa atau bejana tekan, memastikan kontak sempurna dan meminimalkan kehilangan sinyal.
-
Tipe Konektor dan Kabel – Meskipun konektor standar adalah Lemo 00, pengguna dapat memesan varian seperti BNC, Microdot, atau konektor khusus lain sesuai peralatan yang digunakan.
Sebagai contoh, untuk inspeksi pipa berdiameter kecil (≤100 mm), Novotest dapat memproduksi Ground-in Transducer dengan kelengkungan khusus agar probe menempel sempurna di permukaan pipa. Hal ini memastikan kopling akustik yang konsisten dan menghindari distorsi sinyal akibat lapisan couplant yang tidak merata.
Kustomisasi ini tidak hanya meningkatkan efisiensi kerja, tetapi juga mengurangi biaya jangka panjang karena pengguna tidak perlu mengganti sistem pengujian sepenuhnya — cukup menyesuaikan transdusernya saja. Pendekatan fleksibel ini membuat Novotest dikenal sebagai solusi adaptif dan ekonomis di dunia NDT modern.
Kesimpulan dan Implikasi Penggunaan Jangka Panjang
Ringkasan Manfaat dan Strategi Pemilihan Transduser
Transduser ultrasonik bukan sekadar komponen tambahan dalam sistem NDT; ia merupakan elemen inti yang menentukan akurasi dan efektivitas seluruh proses pengujian. Produk-produk dari Novotest telah membuktikan bahwa performa tinggi dapat dicapai melalui kombinasi rekayasa presisi, fleksibilitas desain, dan kompatibilitas universal.
Agar pengujian berjalan optimal, pengguna harus memahami tiga prinsip utama:
-
Memahami Orientasi Cacat
-
Cacat sejajar dengan permukaan (seperti delaminasi) lebih mudah dideteksi dengan transduser sinar lurus (P111).
-
Cacat tegak lurus terhadap permukaan (misalnya retak pada sambungan las) memerlukan transduser sinar sudut (P121).
-
Untuk korosi atau material tipis, gunakan transduser elemen ganda (P112) karena mampu menembus zona dekat (near field) dan memberikan resolusi tinggi di dekat permukaan.
-
-
Menyesuaikan Frekuensi dengan Material
-
Material tebal atau kasar: gunakan frekuensi rendah (1.25 MHz) agar penetrasi maksimal.
-
Material tipis atau cacat kecil: gunakan frekuensi tinggi (5 MHz) untuk resolusi tinggi.
-
Kombinasi frekuensi sedang (2.5 MHz) seperti pada P112 Series menawarkan keseimbangan ideal untuk inspeksi umum.
-
-
Optimalkan Kopling Akustik
-
Selalu gunakan couplant berkualitas tinggi seperti gliserin untuk menghindari refleksi energi suara di lapisan udara.
-
Pada permukaan melengkung, manfaatkan desain Ground-in Transducer agar energi suara tersalurkan secara efisien tanpa kehilangan amplitudo.
-
Dengan menerapkan ketiga prinsip tersebut, pengguna dapat memaksimalkan keandalan hasil pengujian dan memperpanjang umur perangkat transduser secara signifikan.
Dampak Transduser yang Tepat terhadap Keandalan Sistem NDT
Pemilihan transduser yang sesuai membawa dampak besar terhadap keandalan sistem NDT secara keseluruhan. Transduser yang tidak tepat dapat menyebabkan kesalahan interpretasi data, menghasilkan false positive atau false negative, yang berpotensi menimbulkan risiko keselamatan pada struktur yang diuji.
Sebaliknya, penggunaan transduser yang ideal seperti seri Novotest P111, P121, dan P112 memungkinkan teknisi untuk mendapatkan hasil yang:
-
Akurat secara dimensi (jarak cacat, ketebalan material, dan posisi relatif),
-
Konsisten antar pengujian,
-
Dapat direproduksi di kondisi lapangan berbeda,
-
Efisien secara waktu dan biaya, berkat kompatibilitas universal dengan berbagai flaw detector.
Keunggulan desain modular Novotest juga memungkinkan pengguna untuk memperbarui sistemnya tanpa mengganti seluruh perangkat keras. Cukup mengganti jenis transduser yang digunakan, sistem dapat diadaptasi untuk aplikasi baru seperti inspeksi las otomatis, pengukuran ketebalan pipa bertekanan tinggi, hingga deteksi cacat mikro di komponen presisi.
Dengan kata lain, berinvestasi pada transduser Novotest bukan hanya membeli alat, tetapi berinvestasi dalam keandalan jangka panjang dan keselamatan operasional industri.
Kesimpulan Akhir
Transduser ultrasonik Novotest membuktikan dirinya sebagai pilihan unggulan dalam dunia pengujian tak merusak (NDT) berkat kombinasi antara teknologi presisi, kompatibilitas luas, dan fleksibilitas desain. Dengan memahami parameter teknis, prosedur kalibrasi, serta pemilihan model yang tepat, pengguna dapat memperoleh hasil pengujian yang akurat, cepat, dan dapat diandalkan.
Baik untuk pengukuran ketebalan, inspeksi las, maupun deteksi korosi, setiap transduser Novotest dirancang untuk memberikan kinerja optimal di setiap kondisi industri — menjadikannya investasi cerdas bagi perusahaan yang mengutamakan keselamatan, efisiensi, dan kualitas produksi.
FAQ Produk Transduser Ultrasonik Novotest
Apa fungsi utama dari Transduser Ultrasonik Novotest?
Transduser Novotest berfungsi mengubah energi listrik menjadi gelombang suara ultrasonik dan sebaliknya, untuk mendeteksi cacat internal, mengukur ketebalan material, serta melakukan inspeksi tanpa merusak benda uji.
Bagaimana cara penggunaan dasar Transduser Ultrasonik ini?
Hubungkan transduser ke flaw detector atau thickness gauge, oleskan couplant di permukaan benda, lalu tempelkan transduser. Hasil pantulan gelombang akan langsung muncul di layar alat uji.
Apa keunggulan Transduser Novotest dibanding merek lain?
Novotest unggul dengan presisi tinggi, kompatibilitas universal, dan desain tahan lama. Kustomisasi sudut, frekuensi, dan bentuk Ground-in membuatnya cocok untuk berbagai aplikasi industri berat.
Bagaimana cara merawat Transduser Ultrasonik agar awet?
Bersihkan permukaannya setiap kali selesai digunakan, hindari benturan keras, dan simpan di tempat kering. Pastikan juga couplant tidak dibiarkan mengering di permukaan probe.
Bagaimana cara melakukan kalibrasi Transduser Novotest?
Gunakan blok kalibrasi standar untuk mengatur “zero delay” dan sesuaikan kecepatan gelombang sesuai material. Alat seperti Novotest UT-1M-ST memiliki fungsi kalibrasi otomatis untuk memudahkan prosesnya.
Apakah produk ini bergaransi?
Ya, semua Transduser Ultrasonik Novotest yang dibeli melalui CV. Java Multi Mandiri dilengkapi garansi resmi pabrikan dan layanan purna jual terpercaya.
Apakah tersedia dukungan teknis setelah pembelian?
Tentu. Tim teknisi kami siap membantu proses instalasi, kalibrasi, serta pelatihan dasar penggunaan alat melalui layanan online maupun kunjungan lapangan.
Berapa lama waktu pengiriman produk setelah pemesanan?
Waktu pengiriman tergantung lokasi Anda, umumnya 1–3 hari kerja untuk wilayah Jabodetabek dan 3–5 hari untuk luar pulau. Kami menggunakan ekspedisi terpercaya dengan opsi asuransi pengiriman.
Apakah CV. Java Multi Mandiri menyediakan layanan servis alat?
Ya, kami menyediakan layanan servis dan kalibrasi berkala untuk semua alat NDT, termasuk Transduser Ultrasonik Novotest, agar performa alat selalu optimal.
Bisakah saya memesan Transduser kustom sesuai kebutuhan industri saya?
Bisa. Kami menerima pemesanan transduser khusus dengan spesifikasi tertentu seperti frekuensi, sudut, atau kelengkungan permukaan (Ground-in). Hubungi tim kami di wa.me/085717112222 untuk konsultasi teknis gratis.
Apakah ada pelatihan penggunaan alat bagi pembeli baru?
Ya, kami menyediakan pelatihan penggunaan dan interpretasi data UT bagi teknisi atau operator baru agar hasil inspeksi lebih akurat dan efisien.
