Penyebab Pipa PVC Retak dan Pentingnya Pengujian Kekerasan Material

Bayangkan situasi ini: sebuah proyek instalasi conduit listrik di kawasan industri sedang berjalan. Ratusan meter pipa PVC sudah ditanam di dalam tanah. Dua minggu kemudian, kontraktor melaporkan adanya retakan halus yang memanjang di beberapa titik conduit. Tim proyek langsung menuding metode pemasangan yang salah. Namun setelah ditelusuri lebih dalam, akar masalahnya bukan di lapangan—melainkan di lini produksi pabrik. Material pipa yang terpasang ternyata getas sejak awal karena formulasi yang tidak seimbang dan tidak terdeteksi oleh quality control.

Kejadian seperti ini lebih sering terjadi daripada yang diperkirakan. Keretakan pipa PVC seringkali bukan semata-mata kesalahan pemasangan, melainkan cerminan kualitas material yang tidak teruji secara memadai sebelum produk dikirim ke proyek konstruksi. Faktor-faktor yang menyebabkan pipa PVC retak, peran kritis pengujian kekerasan material termoplastik di laboratorium manufaktur, serta bagaimana alat ukur seperti Durometer PCE-DD-D Shore D dapat menjadi garda depan pencegahan kegagalan produk akan diuraikan secara lengkap.

Akar Masalah: Penyebab Pipa PVC Retak di Lapangan

Keretakan pada pipa PVC tidak pernah disebabkan oleh satu faktor tunggal. Dalam praktiknya, kegagalan ini muncul dari kombinasi kondisi eksternal dan internal yang saling berinteraksi.

Faktor Eksternal yang Memicu Keretakan

Dari sisi lingkungan dan instalasi, beberapa pemicu umum meliputi:

• Tekanan air berlebih pada sistem perpipaan yang melebihi kapasitas desain.
• Beban tanah dan pergerakan tanah yang tidak terantisipasi, terutama pada conduit listrik yang tertimbun langsung tanpa perlindungan tambahan.
• Kesalahan pemasangan, seperti penyangga yang terlalu renggang, sambungan yang tidak presisi, atau radius belokan yang terlalu tajam.
• Paparan suhu ekstrem, baik saat penyimpanan di lokasi proyek maupun selama operasional, yang dapat menyebabkan ekspansi dan kontraksi berulang.

Faktor Internal: Kualitas Material yang Rapuh

Di balik faktor eksternal tersebut, terdapat persoalan yang lebih mendasar: kualitas material sejak keluar dari mesin ekstrusi. Beberapa indikator internal yang berkontribusi terhadap keretakan antara lain:

• Formulasi yang tidak seimbang—rasio antara resin, plasticizer, filler, dan aditif yang tidak tepat menghasilkan material dengan sifat mekanis buruk.
• Penggunaan resin atau filler berkualitas rendah yang tidak memenuhi spesifikasi teknis untuk aplikasi perpipaan.
• Proses ekstrusi yang tidak optimal, menyebabkan fusi antar partikel material tidak sempurna (poor fusion) sehingga struktur internal pipa menjadi lemah.
• Tingkat kekakuan material yang tidak sesuai dengan aplikasi akhir, misalnya material yang terlalu getas untuk conduit yang akan tertimbun tanah.

Sebuah studi dalam Jurnal Aplikasi dan Pengembangan Sistem (JAPSI) yang mengevaluasi sistem pengendalian kualitas pada produksi pipa PVC mengidentifikasi “retak/pecah” sebagai salah satu dari empat bentuk kecacatan produksi utama. Temuan ini menegaskan bahwa keretakan bukan sekadar risiko operasional di lapangan, melainkan sudah menjadi persoalan yang berakar dari proses manufaktur. Cacat permukaan seperti retakan dan goresan pada pipa PVC juga terbukti dapat mengurangi kekuatan struktural pipa secara keseluruhan.

Hubungan Formulasi Plastik, Kekakuan Material, dan Ketahanan Mekanis

Untuk memahami mengapa pengujian kekerasan menjadi penting, perlu dipahami terlebih dahulu bagaimana formulasi material termoplastik menentukan perilaku mekanisnya.

PVC sebagai Material yang Sangat Bergantung pada Formulasi

PVC (Polyvinyl Chloride) adalah material termoplastik yang sifat akhirnya sangat ditentukan oleh komposisi formulasi. Rasio antara resin dasar, plasticizer, filler, dan berbagai aditif akan menghasilkan karakteristik yang berbeda secara signifikan.

Dalam literatur teknik material, dikenal dua kategori besar sifat PVC:

• Hard PVC: Keras, kaku, dan memiliki ketahanan deformasi yang tinggi. Cocok untuk aplikasi struktural seperti pipa air bertekanan dan conduit listrik.
• Soft PVC: Liat, fleksibel, dan lebih tahan terhadap retak akibat benturan. Umumnya digunakan untuk aplikasi yang membutuhkan kelenturan seperti selang atau isolasi kabel.

Perbedaan mendasar ini ditentukan oleh jumlah material pelunak (plasticizer) yang ditambahkan. Terlalu banyak plasticizer membuat material lunak dan mudah berubah bentuk (deformasi) di bawah beban. Sebaliknya, terlalu sedikit plasticizer atau formulasi yang tidak seimbang dapat membuat material menjadi kaku dan getas (rapuh).

Material Getas: Bom Waktu di Dalam Tanah

Material yang getas memiliki toleransi deformasi plastis yang sangat rendah. Ketika terkena benturan, tekanan mekanis, atau beban tanah, material ini cenderung retak daripada melentur. Pada conduit listrik yang tertimbun tanah, beban statis dari timbunan ditambah potensi beban dinamis dari kendaraan yang melintas di atasnya menjadi ujian berat bagi material yang getas.

Keseimbangan formulasi menjadi penentu utama sifat material PVC. Ketika formulasi tidak tepat, material yang dihasilkan mungkin terlihat normal secara visual, tetapi secara mekanis rapuh. Di sinilah pengujian kekerasan berperan sebagai alat deteksi objektif untuk mengidentifikasi material yang berisiko sebelum menjadi produk jadi.

Pengujian Kekerasan Material Termoplastik sebagai Quality Control Kunci

Pengujian kekerasan adalah salah satu metode paling efektif dan efisien dalam quality control material termoplastik. Metode ini menawarkan kombinasi kecepatan, objektivitas, dan sifat non-destruktif yang sangat dibutuhkan di lingkungan produksi.

Mengapa Pengujian Kekerasan Penting?

1. Deteksi Dini Variasi Batch: Setiap batch produksi memiliki karakteristik yang sedikit berbeda. Pengujian kekerasan membantu mendeteksi inkonsistensi antar batch yang dapat menyebabkan perbedaan performa di lapangan.
2. Verifikasi Formulasi: Hasil pengukuran kekerasan mencerminkan apakah formulasi material sudah sesuai dengan spesifikasi yang ditetapkan. Material yang terlalu lunak atau terlalu getas akan langsung terlihat dari nilai kekerasannya.
3. Dokumentasi Kualitas: Data pengujian yang terdokumentasi dengan baik menjadi bukti objektif komitmen produsen terhadap standar kualitas. Ini juga menjadi bahan komunikasi yang kuat dengan klien proyek yang membutuhkan jaminan mutu.
4. Pencegahan Kegagalan: Dengan menjaring material yang berisiko di tahap awal, produsen dapat menghindari biaya besar akibat klaim garansi dan penggantian produk di lapangan.

Standar Internasional sebagai Acuan

Metodologi pengujian kekerasan Shore untuk material plastik dan karet telah diatur dalam standar internasional yang diakui luas, yaitu ASTM D2240 dan ISO 48-4. Standar ini memberikan panduan tentang prosedur pengujian, persiapan spesimen, dan interpretasi hasil sehingga pengukuran dari berbagai laboratorium dapat dibandingkan secara konsisten.

Mengenal Skala Shore D dan Durometer PCE-DD-D untuk Material Keras

Setelah memahami pentingnya pengujian kekerasan, langkah berikutnya adalah memilih skala dan alat ukur yang tepat. Tidak semua skala kekerasan cocok untuk semua jenis material.

Skala Shore A vs Shore D

Dalam pengujian durometer, terdapat beberapa skala yang dirancang untuk rentang kekerasan material yang berbeda:

• Skala Shore A: Digunakan untuk material yang relatif lunak seperti karet alam, karet sintetis, dan elastomer fleksibel.
• Skala Shore D: Dirancang untuk material yang lebih keras seperti PVC rigid, resin keras, akrilik, dan termoplastik teknik.

Pipa PVC untuk aplikasi struktural dan conduit listrik termasuk dalam kategori material keras, sehingga pengujiannya memerlukan skala Shore D.

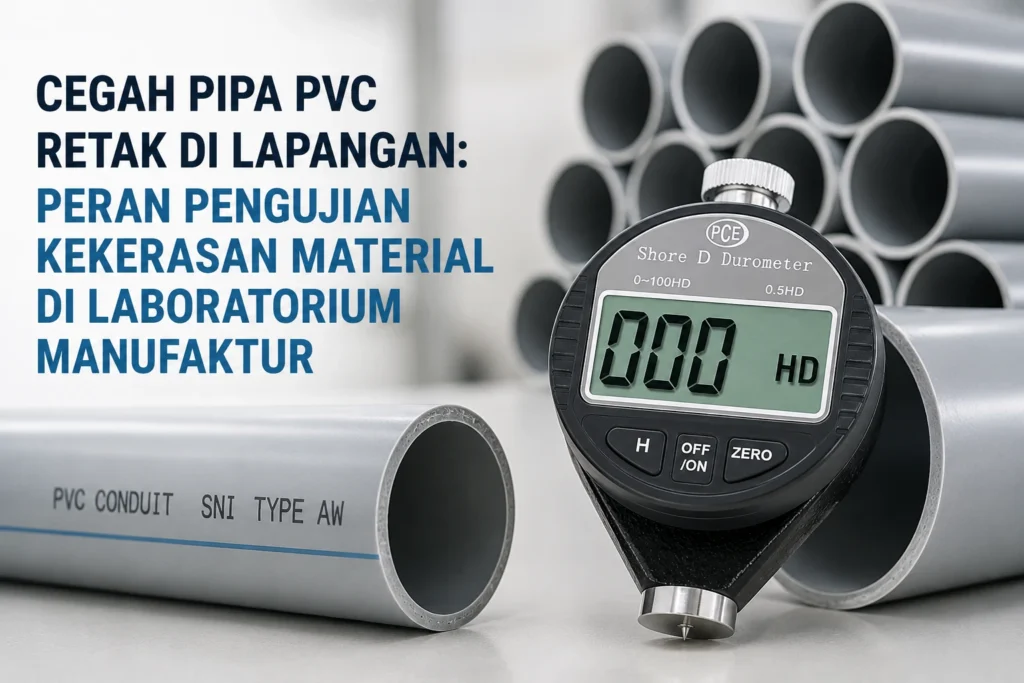

Durometer PCE-DD-D Shore D: Spesifikasi dan Keunggulan

Durometer PCE-DD-D Shore D adalah alat ukur kekerasan yang dirancang khusus untuk material keras. Alat ini bekerja dengan prinsip indentasi menggunakan batang impak berbentuk kerucut 30º yang memberikan gaya sebesar 50 Newton (N) pada permukaan material.

Beberapa karakteristik penting dari alat ini:

• Akurasi tinggi yang memastikan pengukuran konsisten dan dapat diandalkan.
• Cocok untuk material dengan ketebalan minimal 6 mm (0,24 inci). Jika material lebih tipis, pengguna dapat memperkuatnya dengan lapisan tambahan dari bahan yang sama di bagian belakang.
• Portabel dan mudah digunakan, menjadikannya cocok untuk teknisi lapangan maupun laboratorium.
• Dilengkapi casing plastik pelindung yang menjaga alat selama transportasi atau penyimpanan.
• Beroperasi dengan baterai, sehingga tidak bergantung pada sumber listrik eksternal.
• Kalibrasi standar yang memenuhi persyaratan teknis pengujian kekerasan metode Shore D.

Dengan spesifikasi tersebut, PCE-DD-D menjadi solusi praktis untuk pengujian kekerasan di berbagai lingkungan kerja, mulai dari lantai produksi hingga laboratorium quality control.

Panduan Praktis: Menguji Kekerasan Pipa PVC dengan Durometer Shore D

Pengujian kekerasan yang akurat membutuhkan prosedur yang sistematis. Berikut adalah langkah-langkah praktis yang dapat diterapkan di lingkungan manufaktur:

Langkah 1: Persiapan Spesimen

Pastikan permukaan sampel pipa dalam kondisi bersih, rata, dan bebas dari kontaminasi. Ukur ketebalan material—jika kurang dari 6 mm, tindih sampel dengan material yang sama di bagian belakang untuk mencapai ketebalan minimum yang disyaratkan. Permukaan yang tidak rata atau kotor akan menghasilkan pembacaan yang tidak akurat.

Langkah 2: Kalibrasi dan Posisi Alat

Pastikan durometer dalam kondisi terkalibrasi sebelum digunakan. Tempatkan alat secara tegak lurus terhadap permukaan spesimen. Sudut yang tidak tepat akan menghasilkan nilai yang menyimpang dari kondisi sebenarnya.

Langkah 3: Proses Pengukuran

Tekan durometer hingga kaki penekan menyentuh permukaan secara merata. Lakukan dengan tekanan yang stabil dan hindari gerakan mendadak. Baca nilai kekerasan pada skala Shore D setelah kontak penuh tercapai.

Langkah 4: Interpretasi Hasil

Lakukan beberapa kali pengukuran di titik yang berbeda pada spesimen untuk mendapatkan nilai rata-rata yang representatif. Bandingkan hasil dengan spesifikasi internal atau standar yang ditetapkan. Jika nilai berada di luar rentang yang diizinkan, material perlu dievaluasi lebih lanjut sebelum diproses menjadi produk jadi.

Pengujian ini bukan prosedur sekali jalan, melainkan bagian dari sistem quality control yang berkelanjutan. Setiap batch produksi idealnya diuji untuk memastikan konsistensi kualitas.

Mencegah Klaim Garansi dan Meningkatkan Reputasi Kualitas

Investasi pada pengujian kekerasan material termoplastik membawa dampak bisnis yang nyata, jauh melampaui sekadar kepatuhan prosedural.

Biaya Tersembunyi dari Produk Gagal

Keretakan pipa di lapangan seringkali berujung pada konsekuensi berantai:

• Klaim garansi yang membebani finansial produsen.
• Biaya penggantian material dan pekerjaan pembongkaran-pemasangan ulang.
• Keterlambatan proyek konstruksi yang dapat memicu penalti kontrak.
• Risiko keselamatan, terutama pada instalasi listrik yang menggunakan conduit.
• Kerusakan reputasi yang berdampak jangka panjang pada kepercayaan klien.

Analisis kegagalan pipa PVC menunjukkan bahwa ruptur dapat terjadi akibat cacat manufaktur, pemasangan yang tidak tepat, atau kondisi lingkungan ekstrem. Ketiga faktor ini saling terkait, tetapi cacat manufaktur adalah satu-satunya yang sepenuhnya berada dalam kendali produsen.

Pengujian sebagai Investasi Reputasi

Dengan pengujian yang ketat di laboratorium, produsen dapat secara signifikan mengurangi risiko produk gagal di lapangan. Memiliki data pengujian yang solid menunjukkan profesionalisme dan komitmen terhadap kualitas—nilai jual yang semakin penting di industri konstruksi yang kompetitif.

Investasi pada alat ukur seperti Durometer PCE-DD-D Shore D bukan sekadar pembelian peralatan, melainkan langkah strategis untuk melindungi reputasi dan kepercayaan klien. Setiap pengukuran yang dilakukan adalah bukti bahwa produk yang dikirim telah melalui verifikasi kualitas yang objektif dan dapat dipertanggungjawabkan.

FAQ: Pertanyaan Umum Seputar Pengujian Kekerasan Material Termoplastik

Apa perbedaan utama antara skala Shore A dan Shore D?

Skala Shore A digunakan untuk material yang relatif lunak seperti karet dan elastomer fleksibel, sementara skala Shore D dirancang untuk material yang lebih keras seperti PVC rigid, resin keras, dan akrilik. Pemilihan skala harus disesuaikan dengan rentang kekerasan material yang diuji agar hasil pengukuran akurat dan bermakna.

Mengapa pipa PVC yang berkualitas baik bisa tetap retak saat pemasangan?

Bahkan pipa dengan kualitas material baik dapat retak jika metode pemasangan tidak sesuai. Faktor seperti radius belokan yang terlalu tajam, penyangga yang tidak memadai, atau beban berlebih di luar kapasitas desain dapat menyebabkan konsentrasi tegangan yang memicu keretakan. Namun, material yang getas akibat formulasi buruk akan jauh lebih rentan terhadap kondisi pemasangan yang kurang ideal.

Apakah pengujian kekerasan dengan durometer merusak material pipa?

Tidak. Pengujian kekerasan dengan durometer bersifat non-destruktif. Alat ini hanya membuat indentasi kecil pada permukaan material yang tidak mempengaruhi integritas struktural pipa secara keseluruhan. Sampel yang diuji masih dapat digunakan untuk proses produksi selanjutnya.

Berapa ketebalan minimum sampel yang diperlukan untuk pengujian dengan Durometer PCE-DD-D?

Durometer PCE-DD-D memerlukan material dengan ketebalan minimal 6 mm atau 0,24 inci. Jika material lebih tipis dari ketentuan ini, pengguna dapat memperkuatnya dengan menambahkan lapisan dari bahan yang sama di bagian belakang sampel.

Bagaimana cara memastikan hasil pengukuran durometer akurat dan konsisten?

Beberapa praktik terbaik untuk memastikan akurasi pengukuran: pastikan alat dalam kondisi terkalibrasi, gunakan permukaan sampel yang bersih dan rata, posisikan alat secara tegak lurus terhadap permukaan, lakukan beberapa pengukuran di titik berbeda, dan bandingkan hasil dengan spesifikasi yang ditetapkan.

Keretakan pipa PVC di lapangan seringkali merupakan gejala dari masalah yang lebih dalam: kualitas material yang tidak teruji. Dengan menerapkan pengujian kekerasan material termoplastik secara konsisten di laboratorium manufaktur, produsen dapat mendeteksi formulasi yang rapuh sebelum produk gagal di proyek konstruksi. Durometer PCE-DD-D Shore D menawarkan solusi pengukuran yang akurat, portabel, dan mudah digunakan untuk memastikan setiap batch produksi memenuhi spesifikasi yang ditetapkan.

Jika Anda membutuhkan informasi lebih lanjut tentang Durometer PCE-DD-D Shore D, konsultasi teknis, atau penawaran harga, tim kami siap membantu. Hubungi kami melalui WhatsApp di 6285717112222 atau email ke contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin untuk mendukung kebutuhan quality control di fasilitas produksi Anda.
