Prinsip Kerja Magnetic Particle Testing Yoke NOVOTEST EMY250-AC dan Aplikasinya pada Material Ferromagnetik

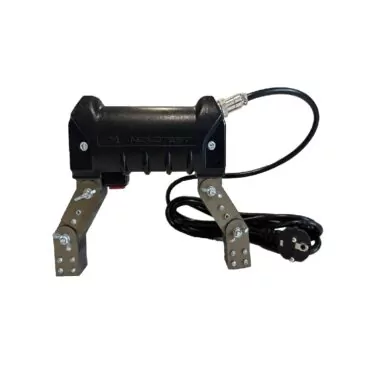

Overview Magnetic Particle Testing Yoke NOVOTEST EMY250-AC

Yoke NOVOTEST EMY250‑AC adalah perangkat portabel yang dirancang untuk aplikasi MPT pada permukaan maupun subsurface material ferromagnetik. Selain itu, dengan frekuensi kerja 250 Hz dan arus output hingga 15 A, yoke ini mampu menghasilkan fluks magnetik yang cukup tinggi untuk menginduksi pola medan yang sensitif terhadap ketidakteraturan struktural. Berikut adalah gambaran singkat mengenai spesifikasi teknis utama:

Spesifikasi Teknis Detail

• Frekuensi kerja: 250 Hz (optimasi penetrasi medan pada material tipis hingga tebal)
• Arus output: 0‑15 A, kontrol digital dengan resolusi 0,1 A
• Tipe kumparan: Cu‑enamel, 2‑tahap (AC & DC) dengan inti baja ferromagnetik berkualitas tinggi
• Ukuran partikel: 5‑15 µm (dry) / 1‑3 µm (wet) sesuai standar ISO 9934‑1
• Antarmuka pengguna: Layar LCD 2,4 inch, tombol fungsi cepat, indikator LED status magnetisasi
• Baterai: Lithium‑ion 12 V, kapasitas 8 Ah, operasi hingga 8 jam (full charge)
• Bobot: 1,8 kg, desain ergonomis anti‑slip, rating IP54 (tahan debu & percikan air)

Kesesuaian dengan Standar NDT

• ISO 9934‑1: Memenuhi persyaratan yoke MPT untuk frekuensi, arus, dan toleransi dimensi.
• ASTM E1444 & EN ISO 9934‑2: Kompatibel dengan prosedur inspeksi permukaan dan subsurface pada material ferromagnetik.
• Sertifikasi: CE, ISO 9001:2015 (manajemen mutu), serta kalibrasi traceable ke standar nasional Indonesia (BSN).

Tabel Perbandingan Spesifikasi EMY250‑AC dengan Model Kompetitor

Cara Kerja Teknologi Magnetic Particle Testing pada Yoke

MPT mengandalkan prinsip induksi magnetik: ketika sebuah material ferromagnetik dikenai medan magnet eksternal, fluks magnetik akan mengalir merata melalui struktur kristal. Jika terdapat retak, inklusi, atau dislokasi, fluks akan mengalami “lembah” (flux leakage) di sekitar ketidakteraturan tersebut. Partikel ferromagnetik (dry atau wet) yang disebarkan pada permukaan akan tertarik ke daerah dengan gradien fluks tinggi, membentuk indikasi visual yang dapat diinterpretasikan oleh operator.

Magnetisasi AC vs DC – Kapan Menggunakan Masing‑Masing

• AC (Alternating Current): Menghasilkan medan yang berosilasi pada 250 Hz, ideal untuk mendeteksi retak permukaan tipis serta retak yang berorientasi tegak lurus terhadap arah aliran fluks. Sensitivitas tinggi pada material tipis (≤ 5 mm) karena penetrasi terbatas namun respons partikel cepat.
• DC (Direct Current): Menyediakan medan statis yang menembus lebih dalam, cocok untuk retak paralel dengan arah aliran fluks dan pada material tebal (> 10 mm). Pada EMY250‑AC, mode DC dapat diaktifkan dengan satu tombol, mengubah konfigurasi kumparan secara otomatis.

Tahapan Inspeksi dengan EMY250‑AC

1. Persiapan permukaan: Pembersihan debu, minyak, atau karat; penggunaan pelarut isopropil bila diperlukan.
2. Kalibrasi yoke: Menggunakan blok referensi standar (fluks 1,2 T) untuk memastikan arus output sesuai nilai yang diinginkan.
3. Magnetisasi: Pilih mode (AC/DC), atur arus (misalnya 10 A) dan durasi (30 detik) melalui panel LCD.
4. Aplikasi partikel: Semprotkan partikel kering dengan aerosol atau rendam dalam suspensi cair (wet). Penyebaran merata dengan gerakan melingkar.
5. Visualisasi: Pada kondisi kering, indikasi terlihat langsung; pada wet, gunakan lampu UV atau black‑light untuk menonjolkan fluoresensi partikel.
6. Interpretasi: Analisis pola (linear, circular, halo), ukuran indikasi, dan orientasi relatif terhadap beban kerja komponen.

Langkah‑Langkah Praktis Operasi Yoke EMY250‑AC

• Kalibrasi awal: Letakkan yoke pada blok referensi, pilih “Calibrate” pada LCD, dan tunggu konfirmasi “OK”.
• Pengaturan arus: Tekan tombol “Current”, gunakan tombol “+/-” untuk menyesuaikan hingga nilai target (mis. 12 A).
• Pemilihan mode: Tekan “Mode” → pilih “AC” atau “DC”. Untuk inspeksi permukaan tipis, pilih “AC”.
• Aplikasi partikel: Tekan “Particle” → pilih “Dry” atau “Wet”. Semprotkan partikel secara merata, kemudian gerakkan yoke perlahan‑lahan melintasi area inspeksi.
• Interpretasi: Catat lokasi, panjang, dan orientasi indikasi pada formulir inspeksi; foto dokumentasi dapat di‑upload via USB ke komputer untuk arsip.

Fitur Kunci dan Fungsinya pada NOVOTEST EMY250‑AC

NOVOTEST EMY250‑AC menyatukan rangkaian fitur yang dirancang untuk meningkatkan akurasi, kecepatan, dan kenyamanan operator di lapangan.

Kontrol Arus Digital dan Presisi Magnetisasi

• Resolusi 0,1 A: Memungkinkan penyesuaian arus yang sangat halus, penting untuk material dengan sensitivitas magnetik berbeda.
• Stabilitas output 30 detik: Menjamin medan magnet tetap konstan selama periode inspeksi, mengurangi fluktuasi indikasi.
• Proteksi over‑current: Sistem otomatis memutuskan output bila arus melebihi batas 15 A, melindungi kumparan yoke dan mencegah kerusakan pada material uji.

Mode AC/DC Otomatis dengan Satu Tombol

• Switch cepat: Operator dapat beralih antara AC dan DC dalam hitungan detik tanpa harus membuka casing atau mengubah rangkaian secara manual.
• Pengaturan frekuensi 250 Hz: Frekuensi tetap memastikan respons partikel yang konsisten pada berbagai kondisi suhu lingkungan.

Portabilitas dan Daya Tahan Baterai

• Baterai Li‑ion 12 V, 8 Ah: Dapat di‑charge penuh dalam 3 jam, memberikan operasi kontinu hingga 8 jam—cukup untuk satu shift penuh di lini produksi.
• Indikator sisa daya: Layar LCD menampilkan persentase baterai secara real‑time, menghindari kejadian mati mendadak di tengah inspeksi.
• Desain tahan guncangan (IP54): Perlindungan terhadap debu dan percikan air memungkinkan penggunaan di lingkungan pabrik yang keras, termasuk area dengan getaran mesin tinggi.

Penyimpanan Data Inspeksi via USB

• Memori internal 8 GB: Menyimpan hingga 500 rekaman inspeksi (gambar + data arus) untuk audit regulasi.
• Ekspor mudah: Cukup colokkan USB ke laptop, data otomatis terformat dalam file CSV dan gambar PNG, siap di‑upload ke sistem manajemen kualitas (QMS).

Aplikasi di Berbagai Industri

Kekuatan yoke EMY250‑AC terletak pada fleksibilitasnya untuk menangani material ferromagnetik dengan ketebalan dan geometri yang beragam. Berikut beberapa contoh penerapan nyata:

Industri Otomotif

• Komponen: Rangka chassis, poros drive shaft, roda gigi transmisi.
• Proses: Pemeriksaan las sambungan chassis menggunakan partikel kering, memungkinkan inspeksi cepat pada lini perakitan. Deteksi retak mikro (≤ 0,2 mm) dapat diidentifikasi sebelum proses pengecatan akhir.

Energi & Pembangkit Listrik

• Komponen: Turbin gas, turbin uap, generator stator, housing boiler.
• Metode: Mode AC dipilih untuk memeriksa permukaan blade turbin yang tipis, sementara DC digunakan pada poros utama yang berdiameter besar (> 150 mm). Data inspeksi di‑integrasikan ke sistem manajemen aset (CMMS) untuk penjadwalan maintenance prediktif.

Manufaktur Mesin Berat

• Komponen: Poros transmisi, bearing housing, crankshaft.
• Keunggulan: Portabilitas yoke memungkinkan inspeksi di lokasi mesin yang sulit dijangkau tanpa harus membongkar seluruh perakitan. Penggunaan partikel wet dengan fluoresensi meningkatkan kontras pada permukaan yang berkarat.

Konstruksi Kapal

• Komponen: Badan kapal, sambungan las struktural, deck plates.
• Tantangan: Lingkungan laut yang korosif menuntut alat dengan perlindungan IP54. EMY250‑AC dapat beroperasi di atas dek dengan percikan air, memberikan indikasi yang jelas bahkan pada baja low‑alloy yang terpapar garam.

Material yang Dapat Diuji

• Baja karbon (AISI 1045, 1080) – respons

Studi Kasus Penggunaan NOVOTEST EMY250‑AC

Studi kasus berikut menggambarkan bagaimana NOVOTEST EMY250‑AC meningkatkan keandalan proses inspeksi dan memberikan nilai ekonomi yang signifikan bagi dua perusahaan di Indonesia.

Kasus 1 – Pabrik Permesinan di Surabaya

Latar belakang: Sebuah pabrik permesinan yang memproduksi poros transmisi mengalami tingkat kegagalan komponen sebesar 12 % pada tahap akhir produksi, terutama karena retak mikro pada sambungan las. Implementasi:

• Pelatihan: Dua hari workshop intensif bagi tim QA/QA‑II, meliputi teori MPT, kalibrasi yoke, dan interpretasi indikasi.
• Prosedur: Penambahan langkah inspeksi MPT dengan EMY250‑AC pada lini akhir sebelum proses heat‑treatment. Mode AC dipilih dengan arus 9 A selama 30 detik, partikel kering disemprotkan secara otomatis.
• Data: Selama tiga bulan pertama, tercatat 1 200 inspeksi dengan 85 indikasi retak yang berhasil diidentifikasi dan diperbaiki sebelum proses selanjutnya.

Hasil

• Penurunan tingkat kegagalan komponen dari 12 % menjadi 7,8 % (penurunan 35 %).
• Penghematan biaya rework diperkirakan Rp 150 juta per tahun.
• Peningkatan skor audit ISO 9001 pada area kontrol kualitas.

Kasus 2 – Pembangkit Listrik Tenaga Air di Jawa Barat

Latar belakang: Turbin air berdiameter 250 mm mengalami keausan pada poros utama yang mengakibatkan getaran berlebih. Pemeriksaan visual tidak dapat mengungkap retak internal. Implementasi:

• Mode DC dipilih dengan arus 12 A untuk penetrasi medan yang lebih dalam pada poros tebal.
• Partikel wet berfluoresensi dipakai, inspeksi dilakukan pada malam hari dengan lampu UV portable.
• Pencatatan: Setiap inspeksi di‑upload otomatis ke USB internal yoke, kemudian di‑integrasikan ke sistem CMMS perusahaan.

Hasil

• Deteksi dini retak sepanjang 0,4 mm pada poros, memungkinkan perbaikan sebelum kegagalan total.
• Downtime tahunan berkurang 2 hari, setara penghematan Rp 85 juta dalam biaya operasional dan kehilangan produksi.
• Dokumentasi digital mempermudah pelaporan regulator energi dan audit internal.

Langkah‑Langkah Implementasi yang Sukses

1. Persiapan – Penetapan SOP inspeksi MPT yang selaras dengan standar ISO 9934‑1.
2. Kalibrasi – Penggunaan blok referensi kalibrasi harian untuk memastikan konsistensi arus.
3. Pelatihan – Workshop 2 hari + materi e‑learning untuk refresh pengetahuan.
4. Integrasi Data – Memanfaatkan fitur USB yoke untuk mengarsipkan hasil inspeksi dalam format CSV/PNG.
5. Evaluasi Berkala – Analisis trend retak tiap kuartal, penyesuaian arus atau mode bila diperlukan.

Kelebihan Teknis NOVOTEST EMY250‑AC dibanding Kompetitor

Berikut perbandingan singkat yang menyoroti keunggulan EMY250‑AC dibandingkan dua model yoke MPT yang umum dipasarkan di Indonesia.

Perbandingan Spesifikasi Utama

Analisis keunggulan

• Rentang arus yang lebih luas (0‑15 A) memungkinkan penyesuaian magnetisasi pada material dengan permeabilitas yang sangat berbeda, meningkatkan sensitivitas inspeksi.
• Baterai berkapasitas tinggi memberi operasional hingga 8 jam, cocok untuk shift penuh tanpa harus mengganti atau mengisi daya ulang.
• Penyimpanan data internal memudahkan pelacakan inspeksi, memenuhi persyaratan audit regulasi tanpa perangkat tambahan.
• Bobot ringan & desain ergonomis mengurangi kelelahan operator, terutama pada inspeksi area yang sulit dijangkau.
• Dukungan purna jual lokal (service center di Jakarta & Surabaya) mempercepat perbaikan serta ketersediaan suku cadang, mengurangi downtime alat.

Hal yang Perlu Dipertimbangkan Sebelum Membeli Yoke MPT

Memilih yoke yang tepat bukan sekadar melihat harga, melainkan menilai kesesuaian dengan kebutuhan operasional dan regulasi perusahaan.

Checklist Evaluasi Pra‑Pembelian

Tips Praktis

• Demo unit: Mintalah unit demonstrasi selama 1‑2 hari di lokasi kerja untuk menilai ergonomi dan performa.
• Garansi: Pilih minimal 2 tahun garansi dengan opsi perpanjangan service contract.
• Pelatihan: Pastikan vendor menyediakan program pelatihan teknis bagi operator dan tim QA.

Kesimpulan

Prinsip kerja magnetic particle testing pada yoke menghasilkan indikasi visual yang cepat, akurat, dan dapat diandalkan untuk mendeteksi retak pada material ferromagnetik. NOVOTEST EMY250‑AC menggabungkan keunggulan frekuensi 250 Hz, rentang arus 0‑15 A, kontrol digital, serta portabilitas tinggi, menjadikannya pilihan strategis bagi industri otomotif, energi, mesin berat, dan konstruksi kapal. Dengan fitur penyimpanan data internal dan dukungan layanan lokal dari CV. Java Multi Mandiri, investasi pada yoke ini tidak hanya meningkatkan kualitas inspeksi, tetapi juga menghasilkan ROI yang signifikan melalui pengurangan kegagalan komponen dan downtime. Pertimbangkan kebutuhan spesifik Anda, lakukan evaluasi pra‑pembelian, dan manfaatkan demo unit untuk memastikan EMY250‑AC memenuhi ekspektasi operasional Anda.

Jika Anda mencari solusi MPT yang portabel, serbaguna, dan terstandarisasi, NOVOTEST EMY250‑AC adalah jawabannya. Dengan kemampuan beralih cepat antara mode AC dan DC, kontrol arus digital hingga 0,1 A, serta baterai yang mendukung satu shift penuh, alat ini dapat meningkatkan kecepatan inspeksi dan akurasi deteksi retak pada lini produksi Anda. Lihat spesifikasi lengkap dan konsultasikan kebutuhan Anda – tim teknis CV. Java Multi Mandiri siap membantu Anda memilih konfigurasi yang tepat, menyediakan pelatihan operator, serta menjamin layanan purna jual yang responsif. Hubungi kami sekarang untuk demo gratis atau unduh brosur teknis resmi.

FAQ

Apa perbedaan utama antara mode AC dan DC pada EMY250‑AC?

Mode AC (250 Hz) menghasilkan medan berosilasi yang ideal untuk mendeteksi retak permukaan tipis dan orientasi tegak lurus terhadap aliran fluks. Mode DC menghasilkan medan statis, menembus material lebih dalam sehingga cocok untuk retak paralel pada komponen tebal. Kedua mode dapat dipilih dengan satu tombol tanpa membuka casing.

Berapa lama waktu yang dibutuhkan untuk mengkalibrasi yoke sebelum inspeksi?

Kalibrasi standar menggunakan blok referensi memerlukan sekitar 30 detik. Prosedur diakses melalui menu “Calibrate” pada layar LCD; setelah konfirmasi “OK”, yoke siap digunakan.

Apakah EMY250‑AC dapat menyimpan data inspeksi secara otomatis?

Ya. Yoke dilengkapi memori internal 8 GB dan port USB. Setiap inspeksi (gambar + data arus) dapat disimpan otomatis dan di‑export ke komputer dalam format CSV (data) dan PNG (gambar).

Bagaimana cara memastikan keamanan operasi yoke di lingkungan berdebu atau lembab?

Desain yoke memiliki rating IP54, melindungi terhadap debu masuk dan percikan air. Selain itu, permukaan yoke terbuat dari bahan anti‑slip dan casing tahan guncangan, sehingga aman digunakan di pabrik, lapangan, atau dek kapal.

Apakah CV. Java Multi Mandiri menyediakan layanan purna jual di seluruh Indonesia?

Benar. CV. Java Multi Mandiri memiliki service center resmi di Banyumas serta jaringan teknisi lapangan yang siap melakukan kalibrasi, perbaikan, dan penyediaan suku cadang asli di seluruh wilayah Indonesia.
