Strategi Memangkas Biaya Listrik Industri: Mengapa Audit Sub-Panel dengan Current Clamp 100 A Wajib Dilakukan Berkala?

Lonjakan Tarif Daya dan Pemborosan Energi Tersembunyi

Di tengah ketatnya persaingan bisnis di sektor manufaktur, pengelolaan gedung komersial, dan pusat data (data center), efisiensi biaya operasional (opex) adalah kunci utama untuk mempertahankan profitabilitas perusahaan. Salah satu pos pengeluaran terbesar yang sering kali mengalami kebocoran tanpa disadari adalah konsumsi energi listrik. Banyak perusahaan terpaksa membayar tagihan bulanan yang membengkak atau bahkan terkena denda penalti dari penyedia daya (seperti PLN) akibat buruknya kualitas daya kelistrikan (power quality) di jaringan internal mereka.

Masalah seperti beban arus yang tidak seimbang antar-fasa, distorsi harmonik akibat penggunaan inverter, serta faktor daya (power factor) yang melorot rendah tidak akan bisa dideteksi hanya dengan melihat meteran listrik induk. Diperlukan audit energi yang komprehensif pada setiap sub-panel distribusi menggunakan Power Analyzer canggih. Guna melangsungkan audit tersebut secara aman tanpa perlu mematikan aliran listrik operasional, penggunaan aksesori Current Clamp (Tang Arus) 100 A menjadi prasyarat mutlak. Artikel ini akan membahas tuntas mekanisme audit energi, risiko penurunan kualitas daya, serta keunggulan teknis dari perangkat tang arus PCE-PA 8500 (Up to 100 A) produksi PCE Instruments.

Apa Itu Current Clamp dan Revolusi Pengukuran Non-Invasif?

Current Clamp atau tang arus adalah instrumen sensor kelistrikan berbentuk rahang penjepit yang dirancang untuk mengukur intensitas arus listrik bolak-balik (AC) yang mengalir pada sebuah kabel konduktor tanpa harus melakukan kontak fisik langsung dengan inti tembaga telanjang, dan tanpa perlu memutus sirkuit aliran listrik.

Sebelum teknologi ini ditemukan, untuk mengukur arus listrik berskala besar, teknisi harus mengadopsi metode invasif, yaitu memotong kabel sirkuit, memasang ammeter secara seri, lalu menghidupkan kembali dayanya. Metode kuno ini tidak hanya memaksa fasilitas pabrik untuk mengalami pemadaman operasional (downtime), tetapi juga menyimpan risiko kecelakaan kerja yang fatal akibat bahaya percikan busur api listrik (arc flash explosion) bagi teknisi.

Cara kerja tang arus modern memanfaatkan hukum fisika Transformator Arus (Current Transformer). Rahang penjepit alat ini terbuat dari inti besi ferit yang dililit oleh kumparan tembaga halus. Ketika rahang dikatupkan mengelilingi kabel berarus AC, medan magnet yang timbul di sekeliling kabel akan menginduksi arus sekunder pada kumparan di dalam rahang. Nilai arus sekunder yang sangat kecil dan aman inilah yang kemudian dikirimkan ke perangkat utama power analyzer untuk dihitung dan dikonversi kembali menjadi visualisasi angka Ampere yang akurat pada layar monitor.

Membedah Masalah Kualitas Daya: Faktor Daya Rendah dan Bahaya Harmonik

Di dalam jaringan listrik komersial dan industri, terdapat tiga parameter anomali gelombang kelistrikan yang menjadi musuh utama efisiensi keuangan dan ketahanan mesin:

• Faktor Daya Rendah (Low Power Factor / Cos Phi < 0.85): Beban induktif besar seperti motor listrik, trafo, dan lampu neon konvensional mengonsumsi dua jenis daya: Daya Aktif (kW) yang diubah menjadi kerja mekanis, dan Daya Reaktif (kVAR) yang digunakan untuk menciptakan medan magnet. Jika porsi daya reaktif terlalu dominan, faktor daya akan merosot di bawah batas standar 0.85. Kondisi ini membuat perusahaan wajib membayar denda kelebihan kVARh kepada PLN setiap bulannya.
• Distorsi Harmonik Total (Total Harmonic Distortion / THD): Penggunaan perangkat elektronik non-linear modern seperti Variable Speed Drive (VSD/Inverter), komputer masif, dan sistem UPS mengubah gelombang sinus murni listrik AC menjadi cacat bergelombang tajam. Distorsi frekuensi tinggi ini memicu panas ekstrem yang tidak wajar pada kabel netral, mempercepat penuaan isolasi motor, serta merusak komponen elektronik sensitif.
• Ketidakseimbangan Beban Fasa (Phase Unbalance): Terjadi ketika pembagian total beban Ampere pada jalur tiga fasa (R, S, T) di sub-panel tidak merata. Dampaknya adalah timbulnya arus netral yang besar yang memicu pemborosan energi panas (copper losses) serta memicu getaran mekanis abnormal pada motor listrik.

Regulasi K3 Listrik Permenaker 12/2015 dan Implementasi ISO 50001

Melaksanakan audit energi kelistrikan secara periodik menggunakan perpaduan power analyzer dan tang arus presisi bukan sekadar opsi manajerial biasa, melainkan bagian dari kepatuhan regulasi hukum nasional dan standarisasi global:

• Hukum Nasional Indonesia: Berdasarkan Peraturan Menteri Ketenagakerjaan RI Nomor 12 Tahun 2015 tentang Keselamatan dan Kesehatan Kerja (K3) Listrik di Tempat Kerja, setiap pengurus perusahaan wajib melakukan pemeriksaan dan pengujian berkala pada instalasi listrik guna mendeteksi potensi bahaya overload arus yang dapat memicu bencana kebakaran besar di area industri.
• Standarisasi Internasional: Perusahaan yang mengadopsi sistem manajemen energi ISO 50001 dituntut secara dokumenter untuk menunjukkan bukti riil langkah-langkah Baseline Energy (pemetaan dasar penggunaan energi) pada setiap lini kompartemen sub-panel guna memangkas jejak karbon emisi operasional korporasi.

SOP Pengukuran Arus pada Panel Distribusi Aktif Menggunakan Current Clamp

Untuk memastikan keselamatan mutlak personel K3 kelistrikan serta menjamin validitas linearitas data yang ditransfer ke modul utama power analyzer, operator wajib mematuhi Standard Operating Procedure (SOP) metrologi kelistrikan berikut:

• Penggunaan APD K3 Listrik yang Tepat: Meskipun menggunakan tang arus berdesain isolasi non-invasif, operator panel aktif wajib mengenakan Alat Pelindung Diri (APD) standar berupa sarung tangan isolasi karet (insulated gloves) kelas tegangan yang sesuai, kacamata pelindung (safety glasses), serta sepatu keselamatan sol karet tebal guna memitigasi risiko arc flash.
• Prinsip Pengukuran Satu Kabel Tunggal (Single Conductor Rule): Rahang tang arus hanya boleh menjepit satu kabel fasa saja dalam satu kali pengukuran. Jika Anda menjepit dua atau tiga kabel fasa sekaligus (atau kabel fasa bersama kabel netral) ke dalam satu lingkaran rahang, medan magnet antar-kabel akan saling meniadakan (vector cancellation), sehingga nilai Ampere yang terbaca pada layar alat akan bernilai nol (0.00 A) semu.
• Verifikasi Kerapatan Katup Rahang: Pastikan permukaan ujung sambungan rahang ferit bersih dari debu pekat atau ganjalan benda asing. Rahang tang arus harus dapat mengatup mengunci secara rapat dan sempurna tanpa celah mikro. Celah udara pada sambungan rahang akan mendistorsi fluks magnetik, memicu eror bias data desimal pada visualisasi grafik analyzer.

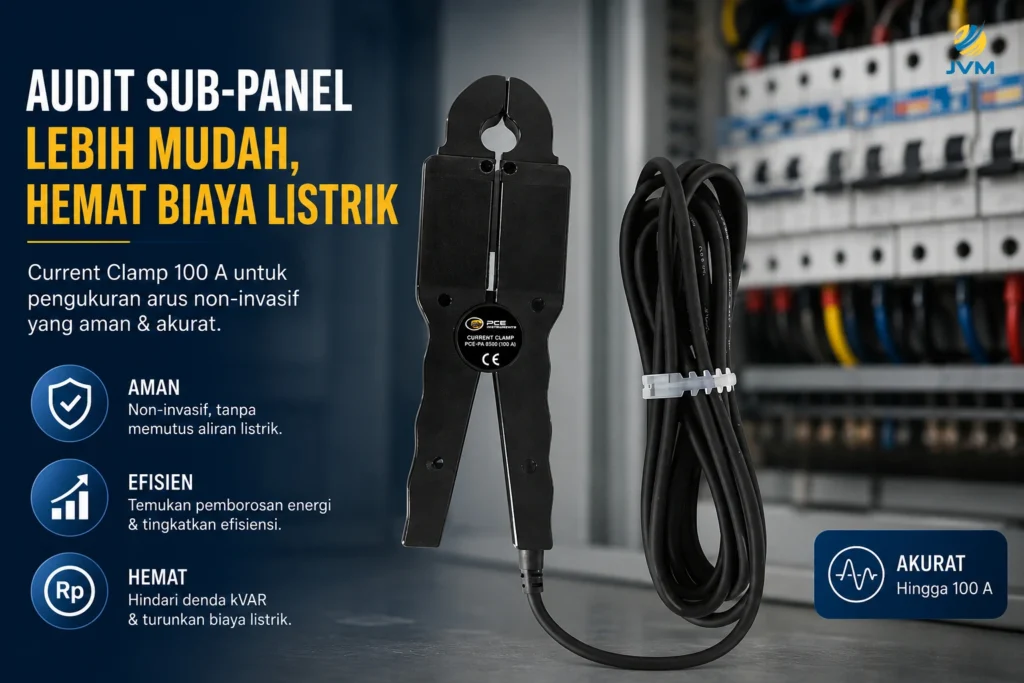

Mengenal Current Clamp PCE-PA 8500 (100 A): Solusi Presisi

Bagi para auditor energi profesional, konsultan K3 elektrikal, serta tim facility management gedung bertingkat yang membutuhkan tingkat akurasi tinggi saat melangsungkan pemetaan daya pada sub-panel distribusi berkapasitas menengah, PCE Instruments menghadirkan solusi aksesori premium: Current Clamp khusus untuk seri Power Analyzer PCE-PA 8500 (Rentang hingga 100 A).

Aksesori tang arus mandiri ini dirancang secara spesifik sebagai pasangan modular plug-and-play untuk perangkat utama Power Analyzer PCE-PA 8500. Dibekali dengan sasis material tangguh berisolasi tebal, sensor ini memfasilitasi pengambilan sampel parameter arus kelistrikan secara kontinu dengan tingkat linearitas fasa yang sangat stabil.

Spesifikasi Teknis Lengkap: Current Clamp PCE-PA 8500 (100 A)

Berikut adalah tabel parameter data spesifikasi teknis resmi dari instrumen sensor Current Clamp PCE-PA 8500 (100 A) guna mendukung kualifikasi pemenuhan standar inventarisasi alat ukur di perusahaan Anda:

Mengapa Rentang 100 Ampere Sangat Ideal untuk Audit Gedung Komersial?

Banyak teknisi pemula berasumsi bahwa mereka harus selalu membeli tang arus berkapasitas raksasa (seperti 1000 A atau 3000 A) untuk segala jenis audit. Asumsi ini salah secara metrologi. Jika Anda menggunakan tang arus kapasitas 3000 A untuk mengukur beban arus kecil berkisar antara 10 A hingga 40 A pada sub-panel lantai gedung kantor, resolusi pembacaan sensor akan drop drastis dan menghasilkan tingkat ketidakpastian (uncertainty) data yang sangat besar.

Penggunaan Current Clamp PCE-PA 8500 rentang 100 A menyajikan tingkat sweet spot akurasi terbaik untuk mengukur sirkuit beban menengah. Rentang ini sangat ideal diaplikasikan untuk audit sirkuit lampu penerangan gedung, unit kompresor pendingin ruangan (AC Central), sistem panel lift/eskalator, serta deretan rak server komputer, di mana fluktuasi arus mikro-Ampere hingga puluhan Ampere wajib dipetakan secara sangat detail guna menghitung parameter THD harmonik secara valid.

Demi memelihara akuntabilitas jaminan mutu hukum data audit energi Anda di hadapan lembaga sertifikasi independen, pastikan Anda memesan paket unit aksesori sensor yang dilengkapi dengan Sertifikat Kalibrasi ISO (PCE-PA 8500 Clamp-ICA). Adanya dokumen sertifikasi ICA resmi terakreditasi ini menyajikan kekuatan bukti ilmiah hukum yang sah bagi keaslian hasil perhitungan laporan penghematan energi perusahaan Anda.

FAQ Seputar Current Clamp dan Analisis Daya Listrik Industri

Dapatkah aksesori Current Clamp 100 A ini digunakan secara langsung pada multimeter digital merek lain?

Tidak bisa. Aksesori tang arus spesifik ini dikonfigurasi secara eksklusif menggunakan sistem pin sirkuit dan kalibrasi voltase internal yang dicocokkan secara khusus dengan arsitektur sasis perangkat utama Power Analyzer PCE-PA 8500 dari PCE Instruments. Pemaksaan koneksi ke alat ukur lain dapat memicu miskalkulasi data atau kerusakan sirkuit.

Bagaimana cara membedakan apakah tang arus saya mendeteksi arus fasa atau arus bocor tanah?

Jika Anda menjepit satu buah kabel fasa tunggal, Anda sedang mengukur total konsumsi beban arus aktif fasa tersebut. Namun, jika Anda menjepit kabel fasa bersama-sama dengan kabel netral ke dalam satu rahang penjepit secara sekaligus, nilai arus yang muncul di layar monitor mewakili kuantitas nilai Arus Bocor (Leakage Current / Ground Fault) yang mengalir keluar dari isolasi kabel menuju sistem pembumian tanah.

Mengapa re-kalibrasi berkala pada sensor tang arus industri sangat krusial bagi audit manajemen?

Rahang ferit pada tang arus sering mengalami benturan mekanis saat proses penjepitan kabel panel yang padat, serta terpapar induksi magnetik pekat dalam jangka panjang. Kondisi ini memicu fenomena penurunan sensitivitas magnetik inti besi (remanence drift). Re-kalibrasi berkala minimal setiap satu tahun sekali di laboratorium metrologi rujukan menjamin keandalan data tetap berada di koridor akurasi toleransi standar internasional.

Kesimpulan: Transparansi Data Arus Adalah Kunci Efisiensi Finansial Pabrik

Membiarkan jaringan instalasi kelistrikan sub-panel industri dan gedung komersial Anda beroperasi tanpa dilengkapi dengan pengawasan parameter kualitas daya yang presisi adalah langkah manajemen yang menanggung risiko kebocoran finansial bulanan serta potensi fatalitas K3 listrik. Ketertelusuran jejak arus dan harmonik secara berkala merupakan instrumen terpenting bagi manajemen untuk mengambil kebijakan efisiensi energi yang terukur dan berbasis data ilmiah nyata.

Integrasi aksesori Current Clamp PCE-PA 8500 rentang 100 A menyajikan ketangguhan kategori proteksi keselamatan CAT III 600V, keselarasan sirkuit modular plug-and-play, serta resolusi akurasi linearitas tinggi yang Anda butuhkan bersama unit power analyzer utama guna memenuhi kepatuhan regulasi hukum Permenaker No. 12/2015 sekaligus mendampingi korporasi Anda menghemat anggaran pengeluaran biaya listrik bulanan secara berkelanjutan.

Jika perusahaan Anda, kontraktor audit energi, atau instansi pengelola gedung sedang merencanakan pengadaan unit alat pengukur kualitas daya listrik dan aksesori sensor dari produsen PCE Instruments, atau membutuhkan dukungan dokumen sertifikat kalibrasi resmi ISO rujukan komite akreditasi nasional, tim spesialis engineering kami siap membantu memberikan solusi teknis terbaik. Hubungi kontak resmi representatif kami melalui:

• WhatsApp : 0857-1711-2222
• Email : contact@alat-test.com
