Uji Beton PCE-HT 224E: Cegah Bangunan Ambruk

Sore itu, deru adzan ashar baru saja reda ketika lantai mushola pondok pesantren di Sidoarjo retak, lalu runtuh beruntun. Di bawah tumpukan beton dan besi, puluhan santri terjebak. Pagi berikutnya, media nasional menyiarkan kabar duka: bangunan mushola Ponpes Al-Khoziny ambruk saat proses perluasan yang diduga tidak memenuhi persyaratan teknis; penyebabnya antara lain kegagalan struktur yang tak sanggup menahan beban tambahan saat pengecoran. Peristiwa memilukan itu menjadi pengingat keras bahwa mutu beton bukan sekadar angka di laporan—ia adalah penentu hidup dan mati ketika bangunan diuji oleh beban santri.

Di lapangan, para pemilik gedung, kontraktor, dan pengawas kerap dibuat kebingungan dengan pertanyaan sederhana namun krusial: “Apakah beton ini benar-benar kuat?” Jawabannya tak boleh ditebak. Mutu harus diukur, berulang, dan didokumentasikan. Tantangannya, pengujian yang cepat, non-destruktif, dan dapat ditelusuri sering kali tersandung alat yang rumit, data yang tercecer, atau prosedur yang sulit diulang.

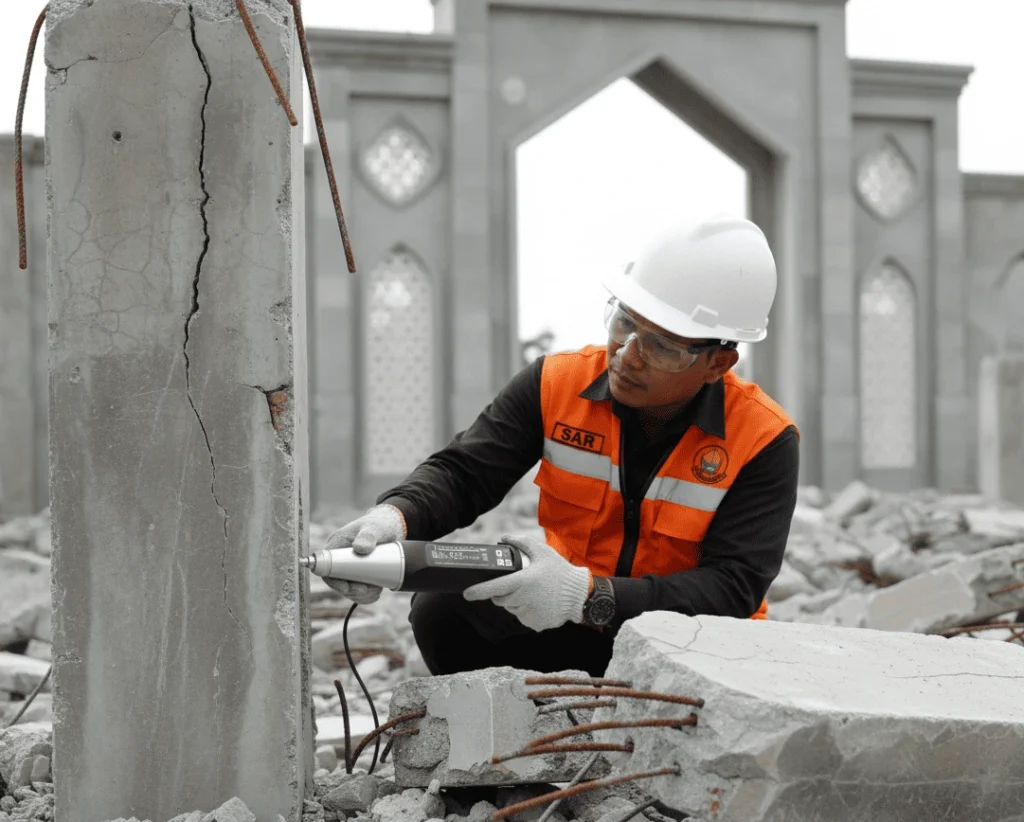

Inilah titik temu antara kebutuhan dan solusi. Concrete Test Hammer PCE-HT 224E with Digital Display hadir sebagai palu uji beton digital modern yang memadukan prinsip klasik Schmidt rebound dengan tampilan OLED, penyimpanan data, serta perangkat lunak analisis—sebuah paket ringkas untuk memastikan angka mutu beton yang Anda pegang bukan sekadar asumsi.

Mengenal Produk PCE-HT 224E

Bayangkan Anda melempar bola karet ke tembok. Jika temboknya keras, bola memantul tinggi; jika rapuh, pantulannya rendah. Prinsip Schmidt Rebound bekerja dengan logika serupa. Di dalam palu uji, terdapat pegas yang menembakkan massa pukul ke permukaan beton. Besarnya nilai pantul (Rebound Value) kemudian dikonversi menjadi estimasi kekuatan tekan beton menggunakan kurva kalibrasi. Karena tidak perlu mengambil inti beton (core) atau merusak struktur, metode ini disebut non-destructive testing (NDT)—cepat, ekonomis, dan ideal untuk screening mutu di area luas.

Dibanding metode konvensional seperti uji core yang membutuhkan pengeboran dan curing ulang di laboratorium, uji palu rebound:

• Lebih cepat: satu titik uji hanya hitungan detik, memungkinkan ratusan titik dalam satu sesi.

• Non-destruktif: permukaan hanya tergores ringan oleh batu ampelas yang memang dipakai untuk menyiapkan area uji.

• Ekonomis: biaya per titik lebih rendah, cocok untuk inspeksi berkala dan pemetaan mutu di lapangan.

Meski demikian, akurasi uji rebound sangat bergantung pada konsistensi prosedur, kondisi permukaan, dan kalibrasi. Di sinilah peran alat digital seperti PCE-HT 224E menjadi penting: ia merapikan variabel manusiawi dengan tampilan parameter yang jelas, mode uji bertahap, serta perekaman data otomatis untuk analisis dan audit.

Spesifikasi dan Fitur

PCE-HT 224E adalah palu uji beton digital (Type N, energi 2,207 J) yang dirancang untuk memeriksa mutu permukaan beton secara cepat dan terdokumentasi. Ia menampilkan nilai rebound dan dapat mengonversinya ke unit kekuatan seperti MPa, N/mm², kgf/cm², atau PSI, lengkap dengan kompensasi sudut pengujian: dari -90° (vertikal ke bawah) hingga +90° (vertikal ke atas). Dengan layar OLED yang tajam dan memori internal besar, alat ini memudahkan teknisi mendokumentasikan ratusan pengukuran per komponen tanpa klip papan dan catatan manual.

Apa yang membuatnya istimewa dibanding kompetitor?

• Konsistensi energi tumbukan 2,207 Nm khas Type N, memastikan hasil antar-titik dapat dibandingkan dengan kurva standar.

• Tampilan OLED: kontras tinggi, mudah dibaca di lapangan, termasuk ketika berada di lokasi redup atau terik.

• Penyimpanan data berjenjang: hingga 1.000 unit data, masing-masing 256 pengukuran—memudahkan uji sesuai standar (misalnya 16 titik per zona) lengkap dengan statistiknya.

• Konektivitas ke PC via micro-USB dan dukungan perangkat lunak untuk ekstraksi, pelaporan, serta pengarsipan data. (Beberapa dokumen mencantumkan Bluetooth—ketersediaannya dapat bergantung versi; namun koneksi kabel USB adalah mode baku yang didukung.)

Fitur “signature” PCE-HT 224E ada pada kombinasi antarmuka digital + workflow pengukuran: Anda dapat menetapkan zona uji, jumlah titik per zona, sudut, serta memilih kurva konversi. Setelah 16 titik (misalnya) selesai, alat otomatis menghitung kekuatan beton rata-rata dan simpangan baku—persis yang dibutuhkan untuk pengambilan keputusan cepat di lokasi.

Desain dan ergonomi

Secara fisik, PCE-HT 224E mengusung bodi padat sepanjang ±280 mm dengan diameter genggam sekitar 75 × 60 mm, dan berat ±1,2 kg. Di tangan, bobot ini memberi sensasi stabil saat memukul permukaan, mengurangi risiko pantulan yang “terbaca” oleh gerakan tangan alih-alih respons beton. Ujung palu menggunakan piston/impact plunger yang menyalurkan energi secara merata; sementara cincin pengunci di bagian belakang memudahkan perawatan serta penggantian komponen aus.

Material housing dirancang tahan pakai dengan finis matte agar tidak licin ketika tangan berkeringat. Batu ampelas (emery stone) disertakan dalam paket untuk meratakan dan membersihkan permukaan uji; langkah kecil ini krusial agar nilai rebound tidak “terbaca” oleh laitance atau cat tebal. Semua perlengkapan—palu, charger, kabel, software (unduhan), dan manual—datang dalam hard case yang kokoh, memudahkan mobilitas dan melindungi alat saat berpindah proyek.

Dari sisi ergonomi, orientasi tombol dan layar diletakkan agar ibu jari mudah menjangkau navigasi menu saat tangan lain menstabilkan alat. Proporsi panjang badan dan posisi pusat massa membantu pukulan berada di sumbu normal terhadap permukaan—penting untuk mengurangi kesalahan sudut. Ketika harus menguji di posisi atas kepala atau menunduk, bobot yang terdistribusi seimbang membuat kelelahan berkurang dan hasil uji tetap konsisten.

Antarmuka dan pengalaman pengguna

Begitu dinyalakan, layar OLED menampilkan status baterai, mode uji, sudut pengujian, penghitung pukulan, nilai R (rebound), dan—jika diaktifkan—konversi ke MPa/PSI. Menu navigasinya ringkas: panah atas/bawah untuk memilih parameter, Enter untuk konfirmasi. Pengguna dapat menyetel:

• Jumlah titik per zona (mis. 16 titik standar).

• Arah/sudut uji (hingga sembilan opsi di manual, yang mencakup -90° sampai +90°).

• Kurva kekuatan dan satuan (MPa, N/mm², kgf/cm², PSI).

• Nama komponen/area uji agar jejak data mudah dilacak pada laporan.

Setiap kali satu zona selesai, alat menghitung rata-rata, standar deviasi, dan menandai outlier sesuai aturan yang Anda pilih. Data tersimpan dalam unit data yang bisa dipanggil ulang di layar untuk review cepat atau ditransfer ke PC dengan micro-USB. Perangkat lunaknya membantu membuat laporan terstruktur (misal per lantai/kolom/balok), menyisipkan foto, serta menyimpan file arsip untuk audit—berguna ketika Anda harus menunjukkan bukti objektif kepada pemilik gedung atau auditor K3 konstruksi.

Fitur-fitur

1. Mode uji berparameter (test-zone workflow)
   Tetapkan zona, jumlah titik, sudut, dan kurva; lakukan pukulan; biarkan alat menghitung nilai yang representatif. Ini mengurangi bias operator dan membantu konsistensi antar-tim.

2. Memori besar + struktur folder
   Hingga 1.000 unit data dengan 256 pengukuran/unit. Praktis untuk pemetaan mutu satu gedung penuh dalam beberapa sesi tanpa takut kehilangan jejak.

3. Tampilan OLED berkontras tinggi
   Mudah dibaca di terik matahari maupun ruang semi-gelap. Pekerja tidak perlu menunduk lama atau mengulang baca nilai karena glare.

4. Analisis & pelaporan via PC software
   Transfer data kabel micro-USB adalah jalur standar dan stabil. Di beberapa materi pemasaran tertera opsi Bluetooth, tetapi rujukan manual menunjukkan koneksi nirkabel mungkin tidak tersedia pada varian tertentu; karena itu, andalkan USB sebagai kanal resmi. Hasilnya: laporan terdokumentasi rapi, siap audit.

5. Kompensasi sudut uji
   Pengujian di balok atas kepala atau dinding vertikal? Masukkan sudut, alat mengoreksi secara otomatis agar nilai antar-posisi tetap sebanding.

6. Baterai Li-ion 3,7 V
   Dapat diisi ulang, mendukung mobilitas penuh di lapangan tanpa bergantung pada stopkontak selama sesi inspeksi panjang.

Kontrol eksternal dan integrasi sistem

Berbeda dengan sensor proses yang terhubung PLC, palu uji beton adalah alat inspeksi portabel. PCE-HT 224E tidak dirancang untuk kontrol real-time via PLC atau protokol industri seperti Modbus/Profibus. Namun, ia terintegrasi dengan baik dalam ekosistem QA/asset management melalui:

• Ekspor data via PC software/USB untuk diunggah ke CMMS, BIM, atau dashboard mutu berbasis spreadsheet/CSV.

• Penomoran komponen & zona yang konsisten, sehingga hasil uji bisa dipetakan ke gambar kerja (as-built) atau model digital.

• Workflow dokumentasi yang memudahkan pembuatan CAPA (Corrective and Preventive Actions) bila ditemukan area dengan mutu di bawah target.

Dengan cara ini, data PCE-HT 224E tetap fleksibel dan skalabel—mudah dibagikan ke tim desain, manajemen proyek, hingga auditor eksternal—meski tanpa “kendali langsung” ke PLC.

Spesifikasi teknis lengkap

Rujukan spesifikasi berikut mengacu pada lembar data resmi dan manual pengguna.

Catatan awam:

• Energi 2,207 Nm bisa dibayangkan seperti “ketukan palu” standar pabrikan—setiap pukulan selalu seragam, sehingga perbedaan nilai memang berasal dari beton, bukan dari variasi tenaga operator.

• ±0,1 R adalah ketelitian pembacaan nilai rebound, bukan MPa secara langsung; konversi ke MPa mengikuti kurva.

• Rentang 10–60 N/mm² setara ± K-175 sampai K-600 (aproksimasi kasar), mencakup banyak mutu beton struktural umum.

Panduan memilih komponen tambahan

Untuk memaksimalkan akurasi dan durabilitas, perhatikan aksesori berikut (berdasarkan delivery scope dan opsi kalibrasi resmi):

• Batu ampelas: pastikan permukaan uji bersih dari cat tebal, laitance, atau kerak.

• Blok uji (anvil/test block): untuk cek cepat konsistensi pukulan sebelum pengukuran lapangan.

• Sertifikat kalibrasi ISO (CAL-225A): disarankan untuk proyek compliance atau tender yang mensyaratkan bukti kalibrasi tahunan.

• Kabel micro-USB & software resmi: memastikan transfer data andal.

Tabel saran kombinasi aksesori

Peringatan faktor yang memengaruhi hasil aktual

• Kelembapan beton, umur, karbonasi permukaan, cat/plester, serta kondisi permukaan sangat memengaruhi nilai rebound.

• Sudut uji wajib dikompensasi di menu.

• Variasi operator (tekanan pra-pukul, tegak lurus, posisi tangan) musti diminimalkan dengan pelatihan dan SOP yang konsisten.

Studi Kasus Penggunaan

1. Audit mutu bangunan pendidikan & ibadah
   Dalam konteks duka Ponpes Al-Khoziny, kita belajar bahwa ekspansi/penambahan lantai harus dibarengi verifikasi mutu komponen eksisting dan pengecoran baru. PCE-HT 224E memungkinkan screening cepat pada kolom, balok, dan dinding untuk memetakan area yang perlu penyelidikan lanjutan (mis. uji core atau uji ultrasonik). Data yang terdokumentasi rapi membantu insinyur struktur menyusun rekomendasi perkuatan sebelum beban tambahan dipasang.

2. Pemeriksaan gedung lama (retrofit)
   Pada renovasi hotel/rumah sakit, inspeksi NDT dengan palu rebound menyeleksi titik-titik yang aman, marginal, atau berisiko. Area berisiko kemudian diuji lanjut (core, UPV). Dengan memadukan zona uji dan pelaporan MPa rata-rata + SD, PCE-HT 224E mempercepat pengambilan keputusan—apakah cukup dengan epoxy injection, jacketing, atau perlu rekayasa ulang.

3. QC pengecoran proyek infrastruktur
   Di jembatan atau dermaga, tim QC melakukan uji pada umur beton tertentu untuk memantau gain strength. Memori besar pada PCE-HT 224E memudahkan membandingkan hasil antar-batch dan minggu ke-minggu tanpa spreadsheet manual.

4. Industri kertas (rolled paper)
   Menariknya, alat juga disebut relevan untuk kekerasan kertas gulungan, membantu manufaktur menilai kekonsistenan gulungan saat setting mesin. Ini bukan aplikasi utama, tetapi memperluas utilitas alat di fasilitas multi-industri.

Panduan penggunaan langkah demi langkah

1) Persiapan

• Periksa baterai; pastikan kalibrasi masih valid.

• Siapkan batu ampelas dan test block untuk cek cepat.

• Tandai zona uji di gambar kerja (mis. Z1—kolom K1 lantai 2).

2) Pemasangan & penyiapan

• Nyalakan alat, pilih satuan (MPa/PSI) dan kurva yang sesuai.

• Atur jumlah titik per zona (disarankan 16).

• Pilih sudut uji sesuai posisi (-90°, 0°, +90°, dst.).

3) Persiapan permukaan

• Amplas ringan area selebar ±5×5 cm untuk menghilangkan laitance/ cat tebal.

• Pastikan permukaan bersih dan kering.

4) Eksekusi pengukuran

• Pegang palu tegak lurus permukaan. Tarik mekanisme hingga terkunci, lalu pukul dengan konsisten tanpa menekan berlebihan.

• Catat nilai R yang tampil; alat akan menghitung rata-rata setelah jumlah titik terpenuhi.

• Jika ada outlier (mis. karena kerikil besar tepat di bawah permukaan), ikuti aturan standar untuk membuang nilai tersebut.

5) Review & transfer data

• Tinjau rata-rata dan standar deviasi per zona di layar.

• Sambungkan micro-USB ke PC, ekspor data melalui software resmi untuk pelaporan. (Jalur USB adalah standar; opsi nirkabel bisa berbeda antar-unit.)

6) Integrasi dengan sistem kontrol eksternal

• Impor data ke CMMS/BIM Anda (CSV/PDF). Tandai zona merah/kuning/hijau untuk komunikasi ke tim proyek.

• Lakukan tindak lanjut: jika nilai rata-rata di bawah spesifikasi atau SD tinggi, rencanakan uji lanjutan (core/UPV) dan/atau perkuatan.

7) Tips perawatan

• Bersihkan body dan plunger dari debu semen usai pakai.

• Simpan dalam hard case; hindari kelembapan ekstrem.

• Lakukan kalibrasi berkala sesuai intensitas pemakaian dan persyaratan proyek.

Kesimpulan dan rekomendasi

Tragedi ambruknya musala di Sidoarjo menyentil nurani industri: mutu beton harus dibuktikan, bukan diasumsikan. PCE-HT 224E menawarkan kombinasi prinsip NDT teruji dan kemudahan digital—layar OLED, memori luas, workflow zona, serta pelaporan yang rapi—untuk membantu tim Anda mendeteksi risiko lebih dini, terutama saat ekspansi bangunan atau inspeksi berkala. Dengan energi tumbukan Type N (2,207 J) dan rentang 10–60 N/mm² sesuai datasheet, alat ini tepat sebagai screening alat kerja harian yang meningkatkan ketertelusuran dan kecepatan keputusan.

Siapa yang paling cocok?

• Konsultan & kontraktor struktur yang butuh pemetaan mutu cepat sebelum retrofit/penambahan lantai.

• Pemilik gedung pendidikan/ibadah/komersial yang wajib audit keselamatan berkala.

• Tim QC proyek infrastruktur yang memerlukan dokumentasi konsisten lintas batch.

• Laboratorium material sebagai alat bantu NDT untuk seleksi titik uji destruktif.

Jika Anda mencari palu uji beton yang andal, ringkas, dan terdokumentasi, PCE-HT 224E adalah kandidat kuat untuk menjadi “stetoskop” mutu beton Anda.

FAQ

1) Apakah PCE-HT 224E bisa terhubung ke PLC?
Tidak. Ini alat inspeksi portabel, bukan sensor proses. Integrasi dilakukan lewat ekspor data ke PC (USB) lalu dimasukkan ke CMMS/BIM/dasbor.

2) Dokumen menyebut Bluetooth, tetapi manual bilang tidak tersedia—mana yang benar?
Datasheet menyebut Bluetooth bersama micro-USB, sedangkan manual menunjukkan opsi nirkabel mungkin tidak aktif pada varian tertentu. Anggap USB sebagai kanal resmi; konfirmasi ke penjual bila Anda butuh Bluetooth.

3) Seberapa akurat konversi ke MPa?
Ketelitian bacaan ±0,1 R; konversi ke MPa mengikuti kurva dan sangat dipengaruhi kondisi permukaan, umur beton, kelembapan, dan sudut. Gunakan SOP konsisten dan, bila perlu, validasi silang dengan uji core/UPV.

4) Kapan perlu kalibrasi?
Lakukan cek harian dengan test block; lakukan kalibrasi berkala (mis. tahunan atau sesuai syarat proyek) dan saat alat mengalami benturan berat atau hasil uji tampak menyimpang. Sertifikat kalibrasi tersedia sebagai aksesori resmi.

5) Apakah bisa dipakai untuk material lain?
Ya, disebut dapat menguji kekerasan kertas gulungan (rolled paper) dalam aplikasi tertentu. Namun, untuk keputusan struktural beton, tetap rujuk standar terkait.

6) Apa itu PCE-HT 224E dan untuk uji apa??
PCE-HT 224E adalah digital concrete test hammer untuk uji pantul (rebound) beton sesuai praktik ASTM C805 / EN 12504-2. Alat ini mengestimasi kuat tekan beton in-situ secara cepat tanpa merusak struktur.
