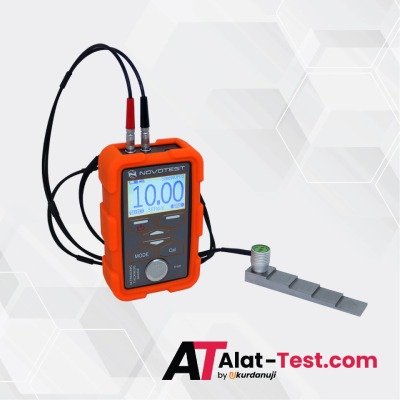

Ultrasonic Thickness Gauge NOVOTEST UT-1M – Panduan Lengkap

NOVOTEST UT-1M adalah sebuah perangkat uji non-destruktif (Non-Destructive Testing/NDT) yang digunakan untuk mengukur ketebalan material hanya dengan akses dari satu sisi. Perangkat ini menjadi salah satu alat paling populer di dunia industri karena mampu memberikan hasil pengukuran yang cepat, akurat, dan aman tanpa harus merusak benda kerja. Bayangkan Anda perlu mengecek ketebalan dinding pipa baja atau tangki tanpa harus memotong bagian materialnya—di sinilah UT-1M berperan penting.

Perangkat ini dirancang dengan teknologi gelombang ultrasonik. Ketika digunakan, transduser (probe) dari UT-1M memancarkan gelombang ultrasonik ke dalam material. Gelombang tersebut kemudian dipantulkan kembali dari sisi bawah material, lalu diterima kembali oleh transduser. Dengan menghitung waktu tempuh gelombang, perangkat dapat menentukan ketebalan material dengan tingkat akurasi tinggi.

Kelebihan penggunaan metode ultrasonik dalam pengukuran ketebalan
Metode ultrasonik saat ini adalah standar emas dalam pengukuran ketebalan berbagai material, baik logam maupun non-logam. Beberapa kelebihannya antara lain:

• Non-destruktif: Tidak merusak benda kerja yang diuji.

• Cepat dan efisien: Hasil pengukuran bisa diperoleh hanya dalam 1 detik.

• Fleksibel: Bisa digunakan pada berbagai jenis material seperti baja, aluminium, plastik, kaca, bahkan karet.

• Presisi tinggi: Dengan resolusi 0,01 mm, UT-1M memungkinkan pengukuran sangat detail.

• Hemat biaya: Tidak perlu membuang material untuk pengujian.

Tidak heran, NOVOTEST UT-1M sering digunakan di industri perminyakan, energi, konstruksi, manufaktur, hingga perawatan alat transportasi seperti kapal dan pesawat.

Prinsip Kerja Ultrasonic Thickness Gauge

Bagaimana gelombang ultrasonik bekerja

Prinsip dasar UT-1M terletak pada sifat material dalam menghantarkan gelombang ultrasonik. Probe perangkat menggunakan pelat piezoceramic yang menghasilkan getaran ultrasonik saat dialiri listrik. Getaran ini lalu diteruskan ke permukaan material dengan bantuan couplant (gel khusus yang memastikan kontak akustik optimal).

Gelombang ultrasonik kemudian merambat menembus material, memantul dari sisi bawah, lalu kembali ke probe. Dengan menghitung waktu yang dibutuhkan gelombang untuk melakukan perjalanan bolak-balik, perangkat dapat mengukur ketebalan dengan presisi tinggi.

Proses pengukuran ketebalan dalam 1 detik

UT-1M bekerja sangat cepat. Begitu probe ditempelkan pada permukaan material dengan couplant, hanya diperlukan sekitar 1 detik bagi perangkat untuk menghitung dan menampilkan hasil pengukuran. Ketebalan langsung ditampilkan pada layar grafis yang dilengkapi dengan lampu latar, sehingga mudah dibaca bahkan dalam kondisi minim cahaya.

Kecepatan ini sangat bermanfaat di lapangan, terutama ketika pengguna harus melakukan banyak pengukuran pada permukaan besar atau kompleks. Dibandingkan metode manual atau destruktif, UT-1M jelas menghemat waktu sekaligus meningkatkan produktivitas.

Keunggulan NOVOTEST UT-1M Dibandingkan Produk Lain

Dukungan aplikasi NOVOTEST Lab pada smartphone

Salah satu fitur paling inovatif dari NOVOTEST UT-1M adalah integrasinya dengan aplikasi NOVOTEST Lab berbasis Android (hanya untuk model UT-1M (Lab)). Dengan aplikasi ini, smartphone Anda bisa berfungsi sebagai laboratorium portabel. Pengguna bisa mengatur kalibrasi, melihat hasil pengukuran secara real-time, membuat grafik, bahkan menyimpan data ke cloud.

Aplikasi ini juga mendukung pembuatan laporan otomatis dalam format PDF atau Excel, lengkap dengan foto objek, catatan suara, hingga peta lokasi pengukuran. Semua ini bisa langsung dibagikan via email atau aplikasi pesan instan.

Fitur konektivitas Bluetooth yang canggih

UT-1M (Lab) dilengkapi dengan koneksi Bluetooth yang memungkinkan perangkat berkomunikasi dengan smartphone tanpa kabel. Hal ini membuat pengoperasian jauh lebih fleksibel, terutama di lapangan di mana penggunaan kabel sering merepotkan. Operator bisa menaruh perangkat di satu sisi, sementara data langsung muncul di smartphone yang ada di tangan.

Integrasi dengan GPS, kamera, dan catatan suara
Keunggulan lain dari aplikasi NOVOTEST Lab adalah kemampuannya memanfaatkan fitur bawaan smartphone. Misalnya:

• GPS: Lokasi pengukuran otomatis disimpan pada Google Maps.

• Kamera: Bisa langsung memotret objek yang diuji dan memberi tanda ketebalan.

• Mikrofon: Menyimpan catatan suara terkait kondisi objek.

• Video: Membuat dokumentasi visual dalam bentuk rekaman.

Fitur-fitur ini menjadikan NOVOTEST UT-1M bukan sekadar alat ukur, tetapi juga alat dokumentasi dan manajemen data yang lengkap.

Fitur Canggih yang Ditawarkan UT-1M

Fungsi B-Scan untuk visualisasi profil produk

UT-1M tidak hanya mampu melakukan pengukuran titik, tetapi juga menyediakan fitur B-Scan. Dengan mode ini, pengguna bisa melihat profil dinding material secara visual, sehingga area yang menipis atau menebal dapat terdeteksi dengan jelas. Fitur ini sangat membantu dalam inspeksi korosi, retakan, atau keausan pada pipa, tangki, dan struktur logam lainnya.

Alarm otomatis untuk deteksi cacat

Untuk mempermudah kerja operator, UT-1M dilengkapi alarm otomatis. Pengguna bisa menetapkan batas minimum dan maksimum ketebalan. Jika hasil pengukuran keluar dari rentang tersebut, perangkat akan memberikan sinyal bunyi dan visual. Dengan begitu, potensi cacat atau kerusakan bisa segera diketahui tanpa harus memeriksa setiap angka satu per satu.

Penyimpanan data dan arsip pengukuran

UT-1M juga memiliki memori internal untuk menyimpan hingga 128 hasil pengukuran (lebih banyak jika menggunakan NOVOTEST Lab App). Data yang tersimpan bisa dipindahkan ke PC menggunakan kabel USB atau disinkronkan secara otomatis melalui cloud. Selain itu, perangkat mendukung pembuatan folder dan file arsip seperti di komputer, sehingga pengaturan data menjadi lebih rapi dan terstruktur.

Desain dan Kualitas Konstruksi

Housing ergonomis dan tahan benturan

Perangkat ini dibangun dengan desain ergonomis sehingga nyaman digunakan dalam waktu lama. UT-1M juga dilengkapi pelindung silikon yang membuatnya tahan benturan ketika jatuh ke lantai atau tanah. Hal ini sangat penting di lapangan, di mana risiko perangkat terjatuh cukup tinggi.

Ketahanan terhadap kondisi iklim ekstrem

UT-1M dirancang untuk bisa bekerja dalam rentang suhu mulai dari -20°C hingga +40°C. Jadi, baik Anda bekerja di lingkungan dingin bersalju maupun di lokasi industri dengan suhu panas, perangkat tetap dapat diandalkan.

Kemudahan penggunaan di lapangan maupun laboratorium

Meski memiliki banyak fitur canggih, UT-1M tetap mudah digunakan berkat antarmuka menu sederhana, tombol navigasi minimalis, dan layar grafis dengan lampu latar. Operator bisa dengan cepat mengganti jenis probe, mengatur kecepatan gelombang ultrasonik, hingga melakukan kalibrasi tanpa harus membawa manual panjang ke lapangan.

Spesifikasi Teknis Ultrasonic Thickness Gauge NOVOTEST UT-1M

Rentang pengukuran luas hingga 1500 mm

Salah satu keunggulan utama UT-1M adalah kemampuannya untuk mengukur ketebalan material mulai dari 0,4 mm hingga lebih dari 1500 mm (tergantung jenis material dan probe yang digunakan). Hal ini membuatnya sangat fleksibel, karena bisa digunakan baik untuk benda tipis seperti lembaran logam, maupun benda tebal seperti dinding pipa industri atau tangki berukuran besar.

Pilihan probe beragam

Perangkat ini kompatibel dengan berbagai jenis probe ultrasonik (1.25–10 MHz) untuk menyesuaikan dengan kebutuhan pengukuran:

• Probe 1,25 MHz → cocok untuk material tebal atau dengan redaman tinggi.

• Probe 2,5–5 MHz → ideal untuk pengukuran umum pada logam dan material standar.

• Probe 10 MHz → digunakan untuk material tipis dengan presisi tinggi.

• Probe khusus suhu tinggi (hingga 250°C) → memungkinkan pengukuran langsung pada material panas.

• Probe echo-echo → memungkinkan pengukuran ketebalan tanpa harus menghapus lapisan cat atau pelapis.

Dengan beragam pilihan probe, UT-1M mampu menyesuaikan diri pada hampir semua aplikasi industri.

Akurasi tinggi dan pengaturan fleksibel

Perangkat ini memiliki resolusi 0,01 mm dengan akurasi dasar ±(0,01T + 0,05). Selain itu, pengguna dapat melakukan pengaturan seperti:

• Koreksi jalur-V (V-path correction)

• Pengaturan TVG (Time Variable Gain)

• Penyesuaian kecepatan gelombang ultrasonik sesuai material (1000–17000 m/s).

Artinya, UT-1M bisa dikalibrasi untuk berbagai jenis material—mulai dari baja, aluminium, tembaga, hingga plastik dan karet.

Integrasi dengan NOVOTEST Lab App

Kontrol penuh dari smartphone Android

Model UT-1M (Lab) hadir dengan fitur tambahan berupa konektivitas Bluetooth yang dapat dihubungkan ke smartphone atau tablet Android. Melalui aplikasi NOVOTEST Lab, pengguna bisa melakukan hampir semua fungsi perangkat langsung dari ponsel, termasuk:

• Kalibrasi probe

• Melihat hasil pengukuran real-time

• Membuat grafik, histogram, dan statistik

• Menyimpan arsip data dengan sistem folder

Fitur dokumentasi digital yang lengkap

Selain sekadar menampilkan data, aplikasi ini juga memungkinkan pengguna untuk:

• Memotret objek uji dengan tanda ketebalan.

• Merekam video pengukuran untuk dokumentasi visual.

• Membuat catatan suara terkait kondisi pengujian.

• Menyimpan lokasi pengukuran otomatis di Google Maps.

Semua data tersebut bisa disusun dalam laporan komprehensif (PDF/Excel) dan langsung dikirimkan melalui email atau aplikasi pesan instan.

Sinkronisasi multi-perangkat dan cloud

Aplikasi mendukung sinkronisasi otomatis antar perangkat Android maupun PC. Dengan begitu, semua data pengukuran bisa disimpan di cloud storage sehingga aman, mudah diakses, dan tidak hilang meskipun perangkat rusak atau hilang.

Aplikasi Industri Ultrasonic Thickness Gauge NOVOTEST UT-1M

Industri minyak dan gas

Dalam industri minyak dan gas, pipa dan tangki penyimpanan sering mengalami korosi internal. Dengan UT-1M, operator bisa dengan cepat mengukur ketebalan dinding pipa tanpa perlu menghentikan aliran fluida. Hal ini sangat menghemat biaya downtime.

Konstruksi dan infrastruktur

Bangunan tinggi, jembatan, dan struktur baja membutuhkan inspeksi rutin untuk memastikan ketahanan material terhadap korosi dan retakan. UT-1M membantu memastikan keselamatan konstruksi dengan mendeteksi penipisan material sejak dini.

Industri maritim

Kapal laut menghadapi tantangan korosi air laut yang sangat agresif. UT-1M digunakan untuk memeriksa ketebalan lambung kapal, tangki bahan bakar, dan bagian struktural lainnya tanpa perlu melakukan pemotongan atau pengeboran.

Manufaktur dan perawatan mesin

UT-1M juga digunakan dalam proses manufaktur untuk mengontrol ketebalan produk, seperti pelat baja, pipa, atau komponen mesin. Selain itu, dalam perawatan mesin industri, alat ini dapat membantu memprediksi umur pakai komponen dengan mengukur ketebalan sisa material.

Perbandingan NOVOTEST UT-1M dengan Model Lain

NOVOTEST menawarkan beberapa model ultrasonic thickness gauge selain UT-1M, seperti UT-2A, UT-1M-IP, dan UT-1M-ST. Berikut perbedaan utamanya:
