PCE-VM 400B ; Diagnosa Getaran Akurat Untuk Mencegah Kerusakan Pompa

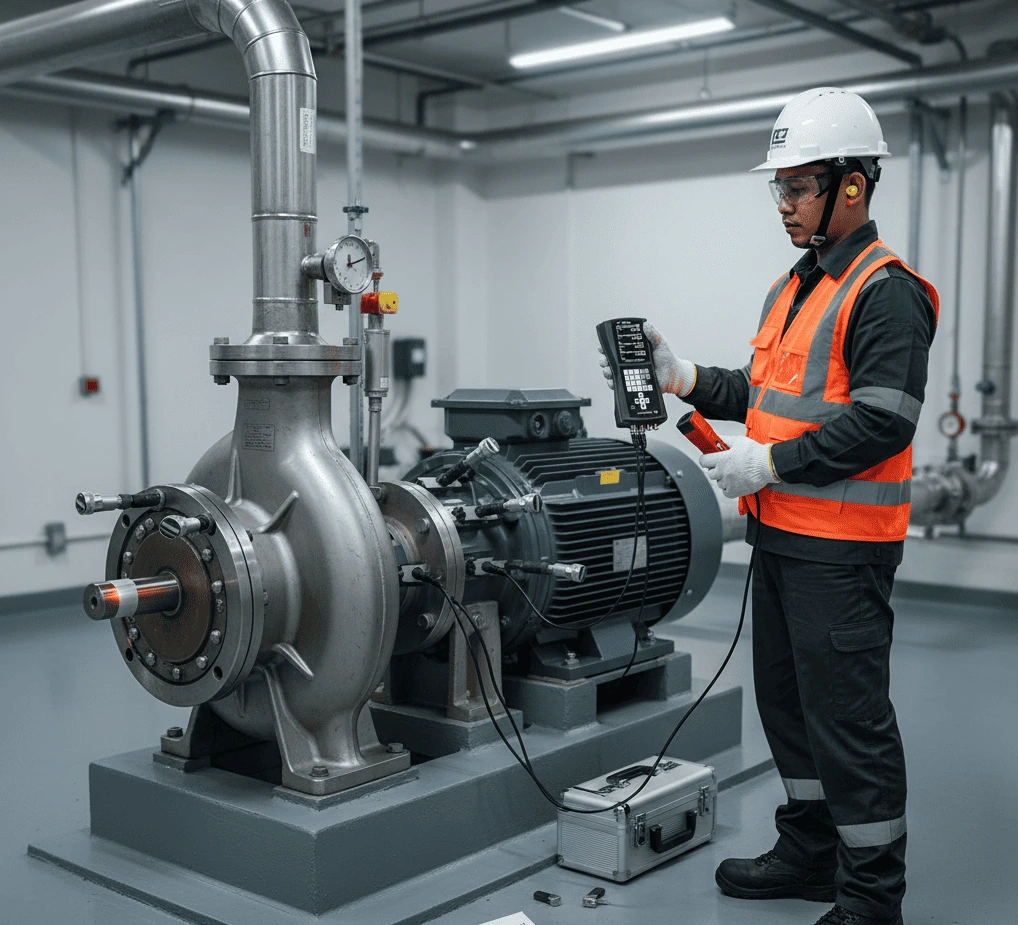

Di ruang pompa instalasi air limbah, operator mencatat lonjakan arus motor dan suara dengung yang makin keras saat debit dinaikkan. Menghentikan pompa terlalu lama berisiko mengganggu proses aerasi; tetapi menjalankannya tanpa diagnosis bisa berujung pada kerusakan bearing dan downtime mahal. Di momen seperti ini, keputusan cepat butuh bukti terukur—bukan sekadar “feeling”.

Pengukuran getaran di titik bantalan memberi gambaran objektif kondisi mekanik: apakah ada ketidakseimbangan, misalignment, kelonggaran, atau gejala awal kerusakan bearing. Dengan data percepatan, kecepatan, dan simpangan, tim maintenance dapat menilai risiko dan merencanakan tindakan perbaikan yang tepat.

PCE-VM 400B adalah accelerometer/vibration meter portabel 4-kanal yang dirancang untuk tugas seperti ini. Ia menggabungkan sensor piezoelektrik, penyimpanan 4 GB, dan opsi pengukuran kecepatan putar optik dalam satu perangkat ringkas—solusi praktis untuk QA/QC, pemeliharaan prediktif, hingga pembelajaran di teaching lab.

Mengenal teknologi accelerometer getaran

Accelerometer piezoelektrik mengubah percepatan mekanik menjadi sinyal listrik. Di dalam sensor, elemen piezo menghasilkan muatan saat mengalami gaya inersia akibat getaran. Instrumen mengolah sinyal ini menjadi:

• percepatan (m/s²) — sensitif terhadap komponen frekuensi tinggi seperti cacat bearing,

• kecepatan (mm/s) — “bahasa universal” untuk kondisi mesin; dipakai luas pada penilaian ISO 10816/20816,

• displacement/simpangan (µm) — berguna untuk fenomena frekuensi rendah seperti ketidakseimbangan rotor.

Keunggulan teknologi ini untuk jangka panjang adalah kemampuan membangun tren kondisi mesin dari waktu ke waktu. Dengan rute pengukuran yang konsisten, kenaikan halus di satu parameter bisa mengindikasikan masalah sebelum menjadi kegagalan besar. Data yang objektif memudahkan justifikasi pekerjaan alignment, balancing, atau penggantian bearing—mengurangi downtime tak terencana dan biaya darurat.

Dibandingkan pendekatan “konvensional” seperti mendengarkan suara mesin, meraba housing, atau sekadar memantau temperatur, pengukuran getaran jauh lebih sensitif, kuantitatif, dan dapat diaudit. Temperatur sering tertinggal dan dipengaruhi beban/lingkungan, sedangkan getaran menangkap perubahan mekanik pada tahap awal.

Spesifikasi Dan Fitur Produk

PCE-VM 400B adalah meter getaran 4-kanal yang mengukur percepatan, kecepatan, displacement, dan kecepatan putar optik. Perangkat ini disertai 2 sensor getaran piezoelektrik (kabel 140 cm) dan sensor putaran inframerah, sehingga cocok untuk inspeksi mesin putar: pompa, blower, motor, gearbox, hingga kipas proses.

Yang membuatnya istimewa dibanding banyak meter entry-level adalah kombinasi kanal ganda (bisa sampai 4 kanal), rentang frekuensi lebar 1–25.000 Hz, opsi balancing sampai 8 titik koreksi, penyimpanan internal 4 GB, dan antarmuka USB. Bagi tim maintenance dan QA yang perlu transisi dari inspeksi subjektif ke dokumentasi berbasis data, fitur ini menghemat waktu dan memperkuat akuntabilitas.

Desain dan ergonomi

Bodi PCE-VM 400B berbentuk genggam dengan layar warna 3,5 inci, memudahkan pembacaan di ruang pompa yang minim cahaya. Dua sensor getaran disertakan dalam paket, masing-masing dengan kabel 140 cm—cukup panjang untuk menjangkau titik pengukuran tanpa menarik-narik perangkat utama. Perangkat menggunakan pengukuran multi-kanal, sehingga pengguna dapat memantau beberapa titik atau sumbu secara bergantian sesuai rute inspeksi.

Dimensi perangkat 220 × 100 × 40 mm dengan berat 460 g. Ukuran dan bobot ini nyaman untuk dipegang selama inspeksi rute yang panjang, sementara casing dengan perlindungan IP40 cocok untuk area industri kering/terlindung. Untuk lingkungan dengan cipratan air atau debu berat, simpan perangkat di tas dan hindari paparan langsung—sesuai rating IP40.

Untuk daya, perangkat dibekali baterai Li-ion 3,6 V berkapasitas 3200 mAh. Waktu operasi sekitar 8 jam, cukup untuk satu shift inspeksi. Pengisian dapat dilakukan via adaptor daya 5 V/2 A atau micro-USB. Fitur auto-off yang dapat dipilih (30–99999 detik) membantu menghemat baterai saat perangkat tidak aktif. Saran lapangan: nyalakan backlight seperlunya, aktifkan auto-off, dan bawa adaptor untuk jaga-jaga bila rute lebih panjang dari perkiraan.

Batas lingkungan operasi tercantum −10…50 °C dengan kelembapan < 90 % r.H. (tanpa kondensasi). Kondisi penyimpanan sama dengan operasi, sehingga aman untuk gudang alat standar.

Antarmuka dan pengalaman pengguna

PCE-VM 400B menggunakan layar warna VGA 3,5 inci yang menampilkan nilai numerik besar beserta unit (m/s², mm/s, µm, rpm). Navigasi dilakukan via tombol fisik di panel depan (power, menu, pemilihan parameter, hold, dsb.)—rancangan yang disukai teknisi karena respons tak tergantung sarung tangan/oli.

Bahasa menu mencakup German, English, Spanish, Polish, Russian, French, Chinese, dan Indonesian—berguna untuk pelatihan tim multi-lokasi. Memori internal 4 GB memungkinkan penyimpanan data rute dan dokumentasi kondisi mesin secara sistematis. Antarmuka USB memudahkan pemindahan data ke komputer untuk pelaporan dan analisis tren.

Fitur “kualitas hidup” yang relevan di lapangan mencakup:

• auto-off yang bisa diatur (30–99999 s) untuk hemat baterai,

• fungsi hold/average (melalui menu) guna menstabilkan pembacaan di permukaan yang sulit,

• tampilan multi-parameter yang memudahkan beralih dari kecepatan ke percepatan/displacement sesuai kebutuhan diagnosis.

Fitur-fitur cerdas/unggulan

• Pengukuran multi-kanal (4 channel). Mengakomodasi beberapa titik atau sumbu ukur untuk memperkaya analisis, misalnya sisi DE vs NDE bearing.

• Rentang frekuensi 1–25.000 Hz. Cakupan luas, mulai dari gejala ketidakseimbangan (frekuensi rendah) sampai indikasi awal bearing (frekuensi tinggi).

• Sensor piezoelektrik presisi. Respons stabil untuk percepatan; integrasi internal memberikan kecepatan dan displacement.

• Balancing hingga 8 titik koreksi. Membantu penyeimbangan rotor pada mesin berputar sehingga getaran menurun terukur.

• Pengukuran kecepatan putar optik 10–200.000 rpm. Menambah konteks—frekuensi getaran dapat dikorelasikan terhadap kecepatan aktual mesin.

• Penyimpanan 4 GB + USB. Rute pengukuran dapat direkam dan diekspor untuk analisis tren serta audit.

• Menu multibahasa termasuk Bahasa Indonesia. Mempermudah adopsi di pabrik dan teaching lab.

Manfaat praktis:

• efisiensi inspeksi rute; cukup tempelkan sensor dan catat nilai yang relevan,

• konsistensi audit; data digital dengan time-stamp (berdasarkan perangkat) lebih mudah ditelusuri,

• keputusan cepat; kecepatan RMS sebagai indikator level kesehatan mesin, percepatan untuk komponen frekuensi tinggi, displacement untuk RPM rendah,

• dukungan perbaikan; fitur balancing memfasilitasi tindakan korektif yang terukur.

Kontrol eksternal dan integrasi sistem

Penyimpanan internal 4 GB dan koneksi USB memungkinkan transfer data ke PC untuk:

• dokumentasi di Excel atau CSV,

• integrasi ringkas ke LIMS/CMMS melalui impor file,

• pembuatan grafik tren mingguan/bulanan per mesin,

• pelaporan audit QA/QC dan RCA (root cause analysis).

Workflow yang disarankan:

1. definisikan rute: daftar mesin, titik ukur, dan kondisi operasi,

2. ukur rutin (mis. mingguan),

3. ekspor via USB ke folder bersama,

4. plot tren kecepatan RMS per titik; tambahkan baseline dan ambang internal,

5. tandai tindakan (alignment, balancing, penggantian bearing) dan verifikasi hasil di pengukuran selanjutnya.

Spesifikasi teknis lengkap

Tabel berikut merangkum spesifikasi PCE-VM 400B sebagaimana tercantum di situs resmi PCE Instruments.

Delivery scope (dalam paket):
1× PCE-VM 400B, 2× sensor getaran, 1× sensor inframerah, 1× ujung kontak untuk sensor inframerah, 1× pita reflektif, 1× adaptor daya 5 V/2 A, 1× kabel micro-USB, 1× kotak plastik, 1× buku manual.

Penjelasan awam:

• angka 1–25.000 Hz menandakan sensitivitas terhadap getaran sangat rendah (mendekati 60 rpm ≈ 1 Hz) hingga sangat tinggi (indikasi bearing),

• kecepatan RMS (mm/s) sering dipakai sebagai “tensi darah” mesin—semakin tinggi, semakin kuat energi getarannya,

• displacement (µm) menggambarkan “seberapa jauh” permukaan bergerak bolak-balik; berguna untuk rotor berputar pelan.

Panduan memilih komponen tambahan dan aplikasi

Tabel panduan berikut membantu memilih parameter fokus dan pendekatan pemasangan untuk berbagai mesin proses yang umum pada WTP/WWTP, F&B, farmasi, kimia, dan fasilitas R&D.

Aksesori yang berguna:

• basis magnet kuat untuk pemasangan konsisten,

• adhesive mounting pad pada permukaan non-ferro,

• stinger/ujung probe untuk lokasi sempit,

• tas pelindung untuk mobilitas,

• pita reflektif cadangan untuk pengukuran rpm optik.

Faktor yang memengaruhi hasil:

• kebersihan & kerataan permukaan pemasangan,

• orientasi sensor dan gaya tekan saat menggunakan probe,

• konsistensi kondisi operasi (beban, rpm),

• noise lingkungan (getaran mesin tetangga),

• konfigurasi filter/satuan dan waktu integrasi (average).

Panduan penggunaan langkah demi langkah (kasus WWTP)

Skenario: pompa aerasi WWTP menimbulkan dengung dan arus naik. Target: verifikasi kondisi bantalan dan ketidakseimbangan.

1. Persiapan

• isi daya PCE-VM 400B; pastikan baterai penuh,

• siapkan dua sensor getaran, pita reflektif untuk poros (jika perlu ukur rpm), kain lap, dan magnet base,

• siapkan lembar rute: titik DE (drive end) & NDE, kondisi beban, tanggal, operator.

2. Penandaan & keselamatan

• matikan mesin sesaat jika perlu untuk menempel pita reflektif pada poros (untuk pengukuran rpm),

• pastikan APD lengkap dan area aman dari kebocoran/terpeleset.

3. Penempatan sensor

• bersihkan housing bantalan; tempel magnet base; hindari area cat mengelupas/karat,

• jika permukaan non-ferro, gunakan adhesive pad atau probe dengan tekanan konsisten.

4. Pengaturan perangkat

• pilih parameter kecepatan RMS (mm/s) sebagai baseline; pastikan rentang & unit benar,

• aktifkan hold/average jika titik sulit dijangkau,

• jika ingin korelasi, pilih mode rpm optik dan arahkan sensor IR ke pita reflektif pada poros.

5. Pengukuran

• ambil data di DE dan NDE pada kondisi debit normal,

• catat kecepatan RMS, lalu percepatan RMS (m/s²) untuk indikasi bearing; bila pompa berputar lebih pelan, catat juga displacement (µm),

• ambil 2–3 kali ulangan singkat per titik untuk kestabilan statistik,

• rekam rpm dengan sensor optik (10–200.000 rpm).

6. Evaluasi awal

• bandingkan nilai dengan baseline historis; jika belum ada, bandingkan DE vs NDE, dan rujuk pedoman ISO 10816/20816 untuk kelas mesin serupa,

• kecepatan RMS yang jauh lebih tinggi di satu sisi dapat mengindikasikan misalignment/looseness,

• percepatan tinggi pada pita frekuensi tinggi dapat mengarah ke isu bearing.

7. Tindak lanjut

• jika indikasi ketidakseimbangan kuat, gunakan fitur balancing hingga 8 titik koreksi (ikuti panduan pabrik) atau jadwalkan balancing profesional,

• setelah tindakan korektif, ulangi pengukuran untuk memastikan penurunan level getaran.

8. Dokumentasi & transfer

• simpan hasil ke memori 4 GB, ekspor via USB ke PC,

• buat grafik tren mingguan agar kenaikan level dapat terlihat sejak awal.

Kesimpulan dan rekomendasi

PCE-VM 400B menghadirkan paket lengkap untuk inspeksi getaran lapangan: 4 kanal, rentang frekuensi luas, sensor piezoelektrik, pengukuran rpm optik, memori 4 GB, dan USB dalam bodi portabel 460 g. Di sektor WTP/WWTP, F&B, farmasi/biotek, kimia proses, hingga laboratorium kampus, alat ini mempercepat transisi dari inspeksi subjektif ke pemeliharaan prediktif berbasis data.

Cocok untuk:

• tim maintenance yang menjalankan rute inspeksi mesin putar (pompa, blower, gearbox),

• QA/QC yang memerlukan dokumentasi kuantitatif kondisi utilitas,

• teaching lab yang membutuhkan perangkat edukatif dengan antarmuka jelas dan multibahasa.

Pertimbangkan model atau perangkat analisis spektrum terpisah jika Anda membutuhkan FFT mendalam/diagnostik envelope khusus. Namun untuk kebutuhan inspeksi cepat, trending, dan balancing dasar, PCE-VM 400B menawarkan rasio fungsi-biaya yang solid.

FAQ singkat

1. Apakah PCE-VM 400B bisa menyimpan data pengukuran?
   Ya. Perangkat memiliki memori internal 4 GB yang dapat diekspor ke PC melalui USB.

2. Berapa rentang frekuensi pengukurannya?
   Rentang frekuensi 1 hingga 25.000 Hz, mencakup gejala frekuensi rendah hingga tinggi.

3. Apa saja parameter yang bisa diukur?
   Percepatan (m/s²), kecepatan (mm/s), displacement (µm), dan kecepatan putar optik (rpm).

4. Apakah perangkat bisa dipakai untuk balancing?
   Ya. PCE-VM 400B mendukung balancing hingga 8 titik koreksi pada mesin berputar.

5. Berapa lama baterainya bertahan?
   Sekitar 8 jam operasi dari baterai Li-ion 3,6 V 3200 mAh; ada auto-off untuk penghematan.

6. Bagaimana ketahanan terhadap debu/air?
   Perangkat memiliki kelas proteksi IP40; gunakan di area kering/terlindung dan hindari cipratan langsung.
