PCE-VM 5000-ICA: Perekam Getaran 4-Kanal Bersertifikat ISO untuk QA/QC

Bayangkan sebuah instalasi pengolahan air minum yang baru saja meningkatkan kapasitas. Dalam beberapa minggu, operator mendengar suara “menderu” dari pompa transfer dan aerator. Apakah ini sekadar resonansi, atau pertanda awal kerusakan bearing yang bisa menghentikan proses produksi, menunda distribusi, dan memicu komplain kualitas?

Di banyak fasilitas—WTP/WWTP, pabrik F&B, farmasi, hingga teaching lab—memahami dan mendokumentasikan kondisi getaran mesin sejak dini adalah kunci pencegahan downtime. Solusi praktisnya: perekaman getaran multisaluran yang akurat, mudah dipindahkan antar titik mesin, serta memiliki jejak kalibrasi yang bisa diaudit.

Di sinilah PCE-VM 5000-ICA hadir: perekam/alat ukur getaran 4-kanal yang mampu mengukur percepatan, kecepatan, dan simpangan (displacement) dalam satu perangkat, lengkap dengan sertifikat kalibrasi ISO sehingga data siap untuk kebutuhan QA/QC dan audit kepatuhan Anda. Spesifikasi utamanya meliputi rentang frekuensi 10 Hz hingga 1 kHz, logging ke kartu SD, dan antarmuka yang lugas untuk pekerjaan lapangan maupun investigasi kegagalan mesin di laboratorium pemeliharaan.

Mengenal teknologi di balik pengukuran getaran

Inti pengukuran getaran modern adalah sensor akselerometri piezoelektrik yang mengubah percepatan mekanik menjadi sinyal listrik. Sinyal ini kemudian diproses menjadi tiga besaran yang lazim dipakai:

• Percepatan (m/s² atau g): sensitif untuk mendeteksi ketukan/impak dan cacat awal pada elemen gelinding.

• Kecepatan (mm/s atau cm/s): standar diagnosis kondisi umum mesin berputar sesuai berbagai pedoman praktik industri.

• Simpangan (mm atau inch): berguna untuk fenomena frekuensi rendah seperti ketidakseimbangan atau misalignment.

Dengan rentang frekuensi 10 Hz–1 kHz, perangkat seperti PCE-VM 5000-ICA mencakup sebagian besar spektrum relevan mesin putar skala pabrik—pompa, blower, mixer, motor—serta membantu pemisahan gejala: getaran rendah akibat unbalance vs. komponen frekuensi lebih tinggi dari bearing. Pada jangka panjang, pengukuran berbasis sensor getaran terkalibrasi memberi:

• Deteksi dini—intervensi sebelum kerusakan merembet.

• Bukti objektif—data historis untuk analisis tren dan audit.

• Optimasi biaya—pemeliharaan berbasis kondisi (CBM) menggantikan “ganti komponen berdasarkan jam operasi”.

Dibanding pendekatan “rasa” manual (mendengar/meraba) atau tunggal titik, perekaman multisaluran mempercepat inspeksi banyak titik sekaligus dan meminimalkan bias operator. PCE-VM 5000-ICA bahkan menyimpan data langsung ke kartu SD sehingga siap diolah di Excel/LIMS tanpa driver atau perangkat lunak khusus yang rumit.

Spesifikasi Dan Fitur Produk

PCE-VM 5000-ICA adalah versi PCE-VM 5000 yang sudah termasuk sertifikat kalibrasi ISO. Fungsi utamanya: mengukur dan merekam percepatan, kecepatan, dan simpangan secara bersamaan di hingga empat kanal, dengan pilihan satuan yang fleksibel (m/s², g, ft/s²; mm/s, cm/s, inch/s; mm, inch). Rentang frekuensi 10 Hz–1 kHz dan akurasi ±(5% pembacaan + 5 digit) pada 80 dan 160 Hz menjadikannya andal untuk inspeksi mesin berputar di berbagai sektor industri.

Apa yang membuatnya istimewa dibanding banyak meter getaran genggam lain:

• Empat kanal paralel—mempercepat survei multi-titik (mis. empat bantalan sekaligus) tanpa memindah sensor berulang.

• Data logging ke SD card (1–16 GB)—format CSV yang mudah dianalisis, tidak bergantung software proprietari.

• Pilihan besaran dan satuan lengkap—memudahkan kesesuaian dengan standar site (mm/s untuk trending, g untuk bearing).

• Sertifikat kalibrasi ISO—memenuhi kebutuhan jejak ukur untuk QA/QC dan audit pelanggan/regulator.

Desain dan ergonomi

Perangkat utama berukuran 203 × 76 × 38 mm dengan berat sekitar 515 g—cukup kompak untuk dibawa sirkulasi inspeksi. Probe sensor dengan alas magnet sekitar 99 g, diameter 16 × 37 mm, dan panjang kabel 1,2 m memudahkan pemasangan cepat pada housing bearing atau casing pompa.

Untuk catu daya, unit menggunakan 8 baterai AA 1,5 V atau adaptor 9 V. Konsumsi arus tipikal 12 mA (operasi normal), naik sekitar 35 mA ketika backlight dimatikan dan data logger aktif—memberi gambaran realistis untuk perencanaan sesi pengukuran lapangan yang panjang.

Lingkungan operasi: 0–50 °C dengan kelembapan hingga 85% RH (non-kondensasi). Pabrikan tidak mencantumkan rating IP spesifik untuk enclosure pada halaman produk; karena itu, disarankan penggunaan di lingkungan kering/terlindung dan menghindari percikan cairan langsung pada unit.

Antarmuka dan pengalaman pengguna

Layar LCD berukuran 82 × 61 mm dengan backlight menampilkan informasi tiap kanal dengan jelas. Navigasi berbasis tombol fisik, termasuk fungsi Max Hold/Peak Hold, Zero, dan Data Hold untuk “membekukan” nilai saat posisi pengukuran sulit. Ada pula keluaran audio melalui jack stereo mini (hingga 2 V, 100 Ω) bila Anda membutuhkan monitoring sinyal eksternal.

Fitur kenyamanan yang relevan untuk tim QA/QC:

• Data logger otomatis dengan interval 1–3600 detik; mode manual dengan tombol sehingga cocok untuk spot check.

• Penyimpanan ke SD (1–16 GB)—ekspor mudah ke Excel untuk laporan tren dan investigasi.

• Fungsi Max/Peak dan Zero—mempercepat penangkapan nilai puncak dan pengukuran RMS yang bersih.

Fitur-fitur cerdas/unggulan

Walau sederhana di permukaan, kombinasi fitur berikut membuat workflow menjadi hemat waktu dan lebih konsisten:

• Empat kanal input simultan: ideal untuk membandingkan dua sisi bearing atau dua mesin identik di waktu bersamaan—mengurangi variabilitas antar-sesi.

• Rentang frekuensi 10 Hz–1 kHz: mencakup gejala umum unbalance, misalignment, looseness, hingga sebagian komponen bearing.

• Logging otomatis dan manual: interval fleksibel 1–3600 s, plus mode “tekan-untuk-catat” saat ingin menangkap momen spesifik (mis. start-up).

• Penyimpanan ke SD/CSV: tidak butuh software khusus—cukup cabut SD dan analisis di Excel; manual resmi menegaskan skema ini.

• Fungsi Max Hold/Peak Hold dan Zero: memudahkan pengukuran konsisten untuk audit dan pengulangan prosedur SOP.

• Sertifikat kalibrasi ISO (varian -ICA): membantu memenuhi persyaratan validasi, GMP, atau inspeksi pelanggan yang mewajibkan traceability.

Catatan: Fitur seperti kompensasi suhu otomatis (ATC) atau kalibrasi multi-titik internal bukan bagian dari spesifikasi perangkat ini—dan memang tidak diperlukan untuk pengukuran parameter getaran berbasis sensor akselerometer terkalibrasi.

Kontrol eksternal dan integrasi sistem

Selain ekspor melalui SD card, PCE menyediakan kabel USB + perangkat lunak (opsional, SOFT-LUT-USB) untuk koneksi PC. Ini bermanfaat bila Anda ingin streaming/unduh data dengan antarmuka yang lebih nyaman dan menata arsip secara terpusat. Dari sisi workflow, berkas CSV dari SD card dapat langsung dimasukkan ke Excel atau ke LIMS untuk pelaporan batch, tren, dan penelusuran audit. Aksesori resmi tercantum pada halaman produk.

Spesifikasi teknis lengkap

Semua angka di atas diambil dari halaman resmi PCE-VM 5000 dan PCE-VM 5000-ICA.

Penjelasan awam singkat:

• Bila Anda terbiasa trending “mm/s” untuk kondisi mesin, gunakan mode kecepatan. Nilai > beberapa mm/s pada mesin kecil sering mengindikasikan masalah keseimbangan atau alignment (acuan batas tetap mengikuti standar internal/site).

• “g” berguna untuk mendeteksi cacat bearing—kenaikan komponen frekuensi tinggi sering lebih jelas dalam percepatan.

• “mm” (displacement) membantu membaca getaran frekuensi rendah yang terasa sebagai goyangan fisik.

Panduan memilih komponen tambahan

Untuk memaksimalkan hasil, pilih aksesori sesuai kebutuhan titik ukur dan workflow.

Rekomendasi rentang dan aplikasi

Aksesori yang tersedia

• Sensor getaran VB-83/VB-84 (replacement atau tambahan).

• Kabel USB + software SOFT-LUT-USB (opsional) untuk koneksi PC.

• Adaptor daya 9 V (EU/US) bila ingin operasi stasioner lebih lama.

• Sertifikat kalibrasi ISO (sudah termasuk pada varian -ICA).

Faktor yang memengaruhi hasil

• Kualitas pemasangan sensor: alas magnet datar, permukaan bersih, arah sensor konsisten.

• Variasi kecepatan/putaran: catat RPM saat pengukuran untuk interpretasi spektral.

• Kondisi lingkungan: hindari kelembapan kondensasi dan kabel yang tertarik/bergetar.

• Penentuan titik ukur tetap: buat peta titik (bearing DE, NDE, horizontal/vertikal/aksial) agar tren konsisten.

Panduan penggunaan langkah demi langkah

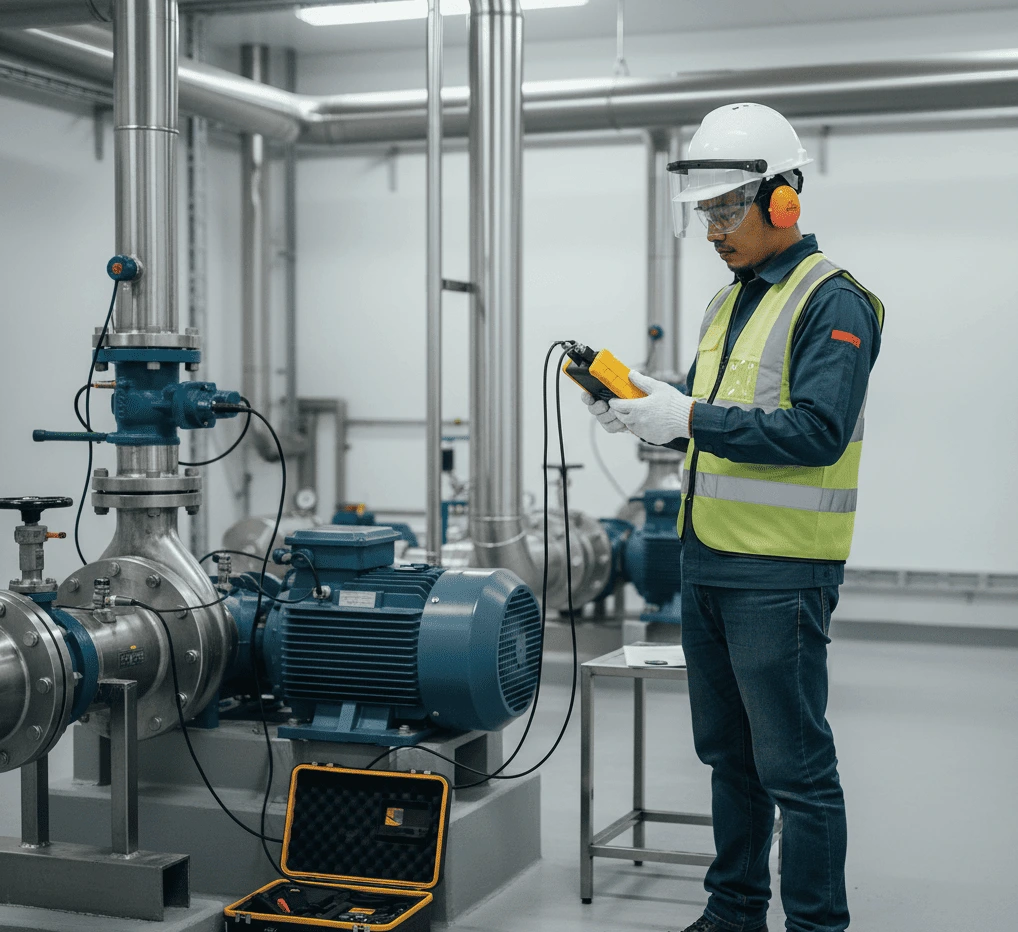

Contoh kasus: inspeksi getaran pompa air baku di WTP yang menunjukkan suara “menderu”.

1. Persiapan cepat
   Pastikan baterai terpasang atau adaptor 9 V tersambung. Siapkan kartu SD kosong dan dua sensor magnet (mis. untuk sisi DE dan NDE).

2. Definisikan titik ukur
   Tandai titik horizontal pada housing bearing DE dan NDE. Bila memungkinkan, catat RPM dari inverter/label nama.

3. Konfigurasi awal
   Nyalakan PCE-VM 5000-ICA. Pilih mode “Velocity” (mm/s) untuk penilaian kondisi umum. Atur interval logging, misalnya 5 detik, agar didapatkan tren singkat selama 2–3 menit.

4. Pasang sensor
   Tempelkan sensor dengan magnet pada titik pertama (DE). Pastikan kabel tidak ketarik. Ulangi untuk NDE (memakai kanal kedua). Pastikan orientasi sama untuk konsistensi.

5. Mulai pencatatan
   Tekan tombol untuk mulai logging. Gunakan fungsi Data Hold jika perlu melihat nilai saat ini, atau Max/Peak untuk menangkap puncak. Untuk start-up/shut-down, Anda bisa gunakan perekaman manual (push-to-record) agar sinkron dengan momen transien.

6. Simpan & evaluasi
   Hentikan logging, keluarkan kartu SD, dan pindahkan berkas CSV ke laptop. Buat grafik tren mm/s untuk kanal DE dan NDE. Lonjakan signifikan pada satu sisi bisa mengarah ke misalignment atau unbalance.

7. Investigasi lanjut (opsional)
   Alihkan ke mode “Acceleration (g)” untuk menguji gejala bearing. Bila angka puncak (Peak Hold) tinggi dengan komponen frekuensi tinggi, jadwalkan inspeksi bearing lebih lanjut.

8. Dokumentasi & tindak lanjut
   Masukkan hasil ke lembar inspeksi, lampirkan nomor sertifikat kalibrasi ISO dari unit -ICA untuk pelaporan QA.

Teknik yang sama dapat diterapkan pada blower aerasi WWTP, homogenizer dairy, atau granulator farmasi—bedakan mode ukur sesuai gejala yang dicari.

Kesimpulan dan rekomendasi

PCE-VM 5000-ICA memadukan empat hal yang sering dicari oleh tim QA/QC dan pemeliharaan:

• Pengukuran lengkap (acc-vel-disp) dalam satu alat.

• Empat kanal simultan untuk survei cepat dan perbandingan real-time.

• Logging langsung ke SD card dalam format mudah dianalisis.

• Sertifikat kalibrasi ISO untuk kepatuhan audit.

Perangkat ini cocok untuk:

• Laboratorium riset dan teaching lab yang membutuhkan alat edukatif namun serius untuk praktik condition monitoring.

• WTP/WWTP, F&B, dan kimia—memantau pompa, blower, mixer, dan conveyor guna mencegah downtime.

• Farmasi/biotek dan kosmetik—mendukung program validasi/QA dengan bukti terkalibrasi.

• Akuakultur/perikanan dan pertanian/hidroponik—meski fokusnya kualitas air/tanah, fasilitas ini tetap bergantung pada mesin berputar (pompa, aerator) yang perlu dimonitor getarannya.

Jika Anda membutuhkan integrasi perangkat lunak mendalam (mis. analisis spektral lanjutan, alarm otomatis), pertimbangkan melengkapi workflow dengan software analitik atau sistem CMMS/LIMS. Namun untuk inspeksi lapangan yang cepat, terdokumentasi, dan andal, PCE-VM 5000-ICA sudah lebih dari cukup.

FAQ singkat

1. Apa perbedaan PCE-VM 5000 dengan PCE-VM 5000-ICA?
   Varian -ICA mencakup sertifikat kalibrasi ISO yang berguna untuk audit/QA. Spesifikasi teknis pengukuran serupa, namun -ICA sudah siap pakai untuk kebutuhan berjejak kalibrasi.

2. Apakah alat ini bisa merekam kecepatan, percepatan, dan simpangan sekaligus?
   Ya. Perangkat mendukung ketiganya pada rentang frekuensi 10 Hz–1 kHz, dengan pilihan satuan yang fleksibel.

3. Bagaimana cara mengekspor data?
   Data tersimpan ke kartu SD (1–16 GB). Anda cukup mencabut SD dan membuka berkas CSV di Excel; tersedia juga kabel USB + software opsional.

4. Berapa akurasinya?
   ±(5% pembacaan + 5 digit) pada 80 dan 160 Hz untuk semua mode (acc/vel/disp). Titik kalibrasi: 50 m/s² (160 Hz) untuk mode percepatan.

5. Bisakah dipakai di lingkungan lembap/terbuka?
   Rentang operasi 0–50 °C dan hingga 85% RH. Pabrikan tidak menyebut IP rating, sehingga direkomendasikan penggunaan di area terlindung dari percikan.

6. Aksesori apa yang tersedia?
   Sensor VB-83/VB-84, adaptor daya 9 V (EU/US), serta kabel USB + software. Untuk varian -ICA, sertifikat ISO sudah termasuk.
