Active EMAT EMAT-A1: Spesifikasi Transducer untuk Ultrasonic Testing

Dalam operasi industri modern, keterbatasan flaw detector konvensional menjadi hambatan signifikan untuk inspeksi yang efisien. Persyaratan preparasi permukaan yang memakan waktu, ketidakmampuan mengukur melalui karat atau coating, serta kebutuhan kontak langsung sering mengakibatkan downtime produksi yang panjang dan biaya inspeksi yang membengkak. Active EMAT Transducer EMAT-A1 hadir sebagai solusi revolusioner yang mengubah flaw detector standar menjadi sistem pengukuran ketebalan EMAT canggih. Transducer ini menghadirkan kemampuan pengukuran tanpa kontak, penetrasi melalui karat hingga 3 mm, dan penghematan biaya hingga 75% dibandingkan sistem EMAT mandiri. Artikel ini menyajikan spesifikasi lengkap, analisis kompatibilitas mendalam, dan penawaran harga untuk membantu pengambilan keputusan investasi yang tepat.

Tentang Active EMAT EMAT-A1: Keunggulan sebagai Transducer
Kompatibilitas dan Integrasi dengan Flaw Detector
1. Persyaratan Teknis Fundamental
2. Langkah Verifikasi Pasca-Integrasi
Spesifikasi Teknis Lengkap Active EMAT EMAT-A1
1. Aspek Kritis Performa Pengukuran
2. Daya dan Environmental Specs
Aplikasi dan Penggunaan dalam Industri
1. Implementasi Industri Spesifik
Paket Standard dan Opsi Tambahan
1. Paket Standard EMAT-A1 mencakup
2. Opsi Tambahan untuk Optimasi Aplikasi
Kesimpulan
Pertanyaan yang Sering Diajukan
Distributor Terpercaya untuk Solusi Ultrasonic Testing

Tentang Active EMAT EMAT-A1: Keunggulan sebagai Transducer

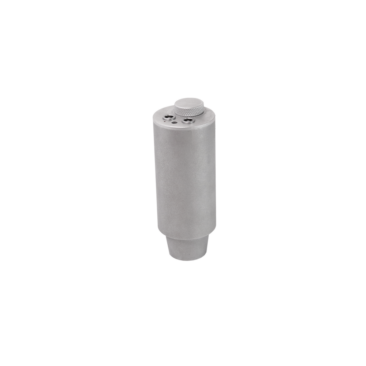

Active EMAT Transducer EMAT-A1 merupakan inovasi teknis yang mengintegrasikan teknologi Electromagnetic Acoustic Transduction ke dalam flaw detector konvensional. Transducer ini mengubah kemampuan dasar flaw detector dengan memanfaatkan prinsip induksi elektromagnetik untuk menghasilkan gelombang ultrasonik langsung dalam material konduktif, menghilangkan kebutuhan coupling cairan atau kontak fisik. Pendekatan ini merevolusi workflow inspeksi dengan mengeliminasi tahap preparasi permukaan yang biasanya memakan 30-60% waktu inspeksi total.

Keunggulan bisnis utama EMAT-A1 meliputi:

Pengukuran Tanpa Kontak: Mengukur melalui air gap hingga 3 mm, ideal untuk permukaan panas, berbahaya, atau tidak rata yang tidak memungkinkan kontak langsung. Keunggulan ini meningkatkan keamanan operator dan memungkinkan inspeksi pada kondisi yang sebelumnya tidak mungkin.
Penetrasi Karat dan Coating: Melakukan pengukuran ketebalan melalui karat, cat, lapisan pelindung, dan coating lainnya tanpa preparasi permukaan. Fitur ini menghemat biaya preparasi dan mengurangi downtime peralatan produksi.
Integrasi Sistem Yang Ada: Menggunakan flaw detector yang sudah dimiliki sebagai platform, menghemat investasi hingga 75% dibandingkan pembelian sistem EMAT mandiri. Pendekatan ini memaksimalkan ROI peralatan existing dan memperpendek payback period.
Daya Otonom: Ditenagai baterai AA standar dengan fitur on/off otomatis yang teraktivasi oleh pulsa eksitasi dari flaw detector. Desain ini menghilangkan kebutuhan kabel daya terpisah dan memperpanjang masa pakai baterai hingga 40% melalui manajemen daya cerdas.

Transducer ini secara khusus dirancang untuk mengatasi tantangan pengukuran di industri oil & gas, manufaktur, inspeksi infrastruktur, dan aplikasi laboratorium NDT. Dengan range pengukuran 0,8-300 mm, EMAT-A1 cocok untuk berbagai aplikasi mulai dari pipa berdinding tipis hingga vessel tekanan tebal.

Kompatibilitas dan Integrasi dengan Flaw Detector

Kompatibilitas menjadi pertimbangan paling kritis dalam evaluasi EMAT-A1, mengingat transducer ini berfungsi sebagai komponen yang mengintegrasikan kemampuan EMAT ke dalam sistem flaw detector existing. Pemahaman menyeluruh tentang persyaratan teknis dan prosedur integrasi sangat penting untuk memastikan keberhasilan implementasi.

Persyaratan Teknis Fundamental

Flaw detector harus mampu menghasilkan bipolar pulse signal dengan amplitudo minimal 100V dan menyediakan tampilan A-scan. Persyaratan ini terpenuhi oleh绝大多数 flaw detector modern, membuat EMAT-A1 kompatibel dengan berbagai platform dari berbagai manufacturer.

Tabel Kompatibilitas dengan Perangkat NOVOTEST:

Model Flaw Detector	Tingkat Kompatibilitas	Persyaratan Khusus
NOVOTEST UT-2A	Kompatibel Penuh	Bipolar pulse ≥100V
NOVOTEST UD2301	Kompatibel Penuh	Bipolar pulse ≥100V
NOVOTEST UD2303	Kompatibel Penuh	Bipolar pulse ≥100V
NOVOTEST UD3701	Kompatibel Penuh	Bipolar pulse ≥100V
Manufacturer Lain	Kompatibel Bersyarat	A-scan + bipolar pulse ≥100V

Proses integrasi dirancang sederhana dengan pendekatan plug-and-play. Koneksi fisik menggunakan connector Lemo 00 (2 buah) yang disediakan, dengan kabel opsional tersedia untuk model flaw detector spesifik. Transducer secara otomatis mendeteksi pulsa eksitasi dari flaw detector dan mengaktifkan diri tanpa intervensi manual, menyederhanakan operasi dan mengurangi kemungkinan kesalahan user.

Langkah Verifikasi Pasca-Integrasi

Pastikan flaw detector mengeluarkan bipolar pulse signal ≥100V
Verifikasi koneksi fisik dengan connector Lemo 00
Konfirmasi tampilan A-scan berfungsi normal
Lakukan pengujian pada material referensi untuk memvalidasi kinerja

Bagi organisasi dengan multiple flaw detector dari berbagai manufacturer, EMAT-A1 menawarkan fleksibilitas operasional yang signifikan. Satu transducer dapat digunakan across different platforms, mengoptimalkan utilisasi aset dan mengurangi kebutuhan inventori spare part.

Spesifikasi Teknis Lengkap Active EMAT EMAT-A1

Evaluasi teknis komprehensif sangat penting untuk memastikan EMAT-A1 memenuhi requirement spesifik aplikasi industri. Spesifikasi berikut memberikan dasar objektif untuk analisis kelayakan teknis dan perhitungan ROI.

Tabel Spesifikasi Teknis Menyeluruh:

Parameter	Spesifikasi	Keterangan Aplikasi
Range Pengukuran Ketebalan	0,8 – 300 mm	Tergantung karakteristik material dan kemampuan flaw detector
Range Pengukuran Through-Coating	Hingga 3 mm	Melalui karat, coating, atau air gap
Tipe Transducer	EMAT, aktif	Electromagnetic Acoustic Transducer
Sudut Transducer	0 derajat	Gelombang ultrasonik tegak lurus permukaan
Tipe Gelombang Ultrasonik	Transverse, radially polarized	Optimal untuk deteksi cacat dan pengukuran ketebalan
Pola Koneksi	Separately-combined	Konfigurasi optimal untuk performance EMAT
Eksitasi Generator	A-scan dengan sinyal bipolar pulse ≥100V	Persyaratan kompatibilitas utama
Tipe Connector	Lemo 00, 2 pcs	Standard industri untuk koneksi yang andal
Daya	Baterai AA atau 14500 (1.2V, 1.5V, atau 3.7V)	Fleksibel dengan berbagai tipe baterai
Fitur Otomasi	On/off otomatis	Diaktifkan oleh pulsa eksitasi flaw detector

Aspek Kritis Performa Pengukuran

Range pengukuran 0,8-300 mm yang tercantum berdasarkan pengujian dengan flaw detector NOVOTEST dengan A-scan. Performa aktual dapat bervariasi tergantung karakteristik material, kondisi permukaan, dan kemampuan spesifik flaw detector yang digunakan. Untuk aplikasi kritis, selalu verifikasi performa dengan material referensi sebelum implementasi penuh.

Daya dan Environmental Specs

Sistem daya yang fleksibel menerima baterai AA standar atau lithium-ion 14500, memberikan opsi untuk alkaline sekali pakai atau rechargeable batteries untuk penggunaan intensif. Fitur on/off otomatis mengoptimalkan konsumsi daya dengan mengaktifkan transducer hanya ketika menerima pulsa eksitasi, secara signifikan memperpanjang masa pakai baterai dalam operasi shift panjang.

Aplikasi dan Penggunaan dalam Industri

Implementasi EMAT-A1 memberikan dampak bisnis terukur dalam berbagai sektor industri. Kemampuan uniknya mengatasi keterbatasan metode ultrasonik konvensional, memberikan nilai khusus dalam skenario operasional tertentu.

Implementasi Industri Spesifik

Oil & Gas – Inspeksi Pipeline: Melakukan pengukuran ketebalan pipeline melalui coating proteksi katodik tanpa stripping. Mengeliminasi biaya preparasi surface yang dapat mencapai $500-$2000 per meter pipeline dan mengurangi downtime inspeksi hingga 60%.
Manufaktur – Quality Control Produksi: Monitoring ketebalan komponen selama manufacturing process tanpa mengganggu line produksi. Terutama berharga untuk komponen dengan surface treatment atau coating yang harus tetap utuh untuk garantri performance.
Infrastruktur – Inspeksi Jembatan dan Struktur: Assesment structural integrity melalui lapisan karat dan cat tanpa abrasive blasting atau surface preparation. Memungkinkan inspeksi lebih cepat dan lebih komprehensif dengan disruption minimal terhadap operasional.
Laboratorium – Non-Destructive Testing: Penelitian dan development material dengan kemampuan mengkarakterisasi properti material melalui berbagai coating. Ideal untuk aplikasi R&D yang memerlukan pengukuran berulang tanpa merusak specimen preparation.
Power Generation – Inspeksi Boiler dan Pressure Vessel: Evaluasi ketebalan dinding melalui scale dan deposit tanpa chemical cleaning atau abrasive preparation. Mengurangi waktu outage maintenance dan meningkatkan safety dengan menghindari pekerjaan persiapan permukaan yang berbahaya.

Untuk aplikasi pemetaan ketebalan dan profil permukaan, scanning trolley opsional tersedia yang memungkinkan pengukuran sistematis pada area yang luas. Aksesori ini sangat berharga untuk corrosion mapping, penilaian sisa umur pakai, dan dokumentasi compliance.

Paket Standard dan Opsi Tambahan

Pemahaman menyeluruh tentang paket standard dan opsi yang tersedia memastikan organisasi dapat mengkonfigurasi solusi yang optimal untuk kebutuhan spesifik.

Paket Standard EMAT-A1 mencakup

Active EMAT Transducer EMAT-A1 (unit utama)
Accumulators AA – 2 pcs (baterai isi ulang)
Charger untuk baterai isi ulang
Operating manual lengkap
Case proteksi untuk penyimpanan dan transportasi

Opsi Tambahan untuk Optimasi Aplikasi

Kabel untuk Flaw Detector/Thickness Gauge: Konektor spesifik untuk integrasi dengan berbagai model flaw detector dari manufacturer berbeda
Scanning Trolley: Sistem pemindaian mekanis untuk pengukuran profil dan pemetaan ketebalan yang sistematis
Batteries AA: Baterai alkaline tambahan untuk operasi extended atau sebagai backup
Charger: Unit pengisian tambahan untuk environment dengan multiple transducer

Untuk organisasi dengan kebutuhan volume, package deals dan volume discounts tersedia yang dapat secara signifikan meningkatkan ROI untuk deployment skala besar. Konsultasi dengan technical specialist direkomendasikan untuk mengidentifikasi konfigurasi optimal yang menyeimbangkan performance requirements dengan budgetary constraints.

Kesimpulan

Active EMAT Transducer EMAT-A1 merepresentasikan lompatan teknologis dalam kemampuan flaw detector konvensional, memberikan tiga keunggulan bisnis fundamental: pengukuran tanpa kontak melalui berbagai medium, eliminasi biaya preparasi permukaan, dan optimasi investasi existing equipment melalui integrasi. Transducer ini secara khusus berharga untuk organisasi yang beroperasi dalam lingkungan dengan kondisi permukaan yang menantang, dimana metode ultrasonik tradisional terbukti tidak memadai atau tidak ekonomis.

Keputusan investasi pada EMAT-A1 didukung oleh kompatibilitas yang luas dengan flaw detector modern, menyediakan jalan untuk upgrade dengan cost-effective tanpa mengorbankan kemampuan teknis. Baik untuk pipeline inspection di oil & gas, quality control di manufacturing, structural assessment di infrastruktur, atau research di laboratory setting, transducer ini memberikan nilai operasional yang terukur dan ROI yang compelling.

Untuk menerima quotation kompetitif, technical consultation mendalam, atau demonstrasi capabilities EMAT-A1 dengan flaw detector existing Anda, hubungi tim spesialis kami hari ini.

Pertanyaan yang Sering Diajukan

Apakah EMAT-A1 kompatibel dengan flaw detector brand selain NOVOTEST?

Ya, EMAT-A1 kompatibel dengan thickness gauges/flaw detectors dari manufacturer lain yang mendukung A-scan dengan bipolar pulse signal pada amplitudo 100V atau lebih. Sebagian besar flaw detector modern memenuhi persyaratan ini. Untuk verifikasi spesifik model Anda, konsultasi teknis direkomendasikan.

Berapa lama baterai bertahan dalam operasi normal?

Masa pakai baterai bervariasi tergantung intensitas penggunaan dan tipe baterai yang dipasang. Dengan fitur on/off otomatis, baterai AA standard typically bertahan untuk 20-30 jam operasi kontinyu. Baterai lithium-ion 14500 menawarkan masa pakai lebih panjang dan dapat diisi ulang.

Apakah mungkin mengukur melalui coating multiple layer?

EMAT-A1 mampu mengukur melalui total thickness coating hingga 3 mm, terlepas dari jumlah layer. Namun, composition dan density material coating dapat mempengaruhi akurasi pengukuran. Untuk aplikasi kritis, verifikasi dengan material referensi direkomendasikan.

Bagaimana prosedur kalibrasi untuk EMAT-A1?

Transducer tidak memerlukan kalibrasi terpisah karena menggunakan measurement system flaw detector host. Verifikasi performa periodik dengan material referensi direkomendasikan sebagai bagian dari program quality assurance normal. Prosedur verifikasi detail terdapat dalam operating manual.

Apakah scanning trolley termasuk dalam paket standard?

Scanning trolley tidak termasuk dalam paket standard dan tersedia sebagai opsi terpisah. Aksesori ini direkomendasikan untuk aplikasi profil measurement dan corrosion mapping yang memerlukan scanning sistematis pada area luas.

Berapa waktu implementasi typical dari unpacking hingga operational?

Dengan flaw detector kompatibel, implementasi typically memakan waktu 15-30 menit untuk setup fisik dan verifikasi fungsi. Prosesnya melibatkan koneksi connector, pemasangan baterai, dan verifikasi sinyal pada material referensi.

Apakah training khusus diperlukan untuk operator?

Operator dengan pengalaman ultrasonic testing conventional typically dapat beradaptasi dengan cepat. Perbedaan utama terletak pada eliminasi couplant dan teknik positioning tanpa kontak. Training singkat 1-2 jam biasanya adequate untuk operator berpengalaman.
