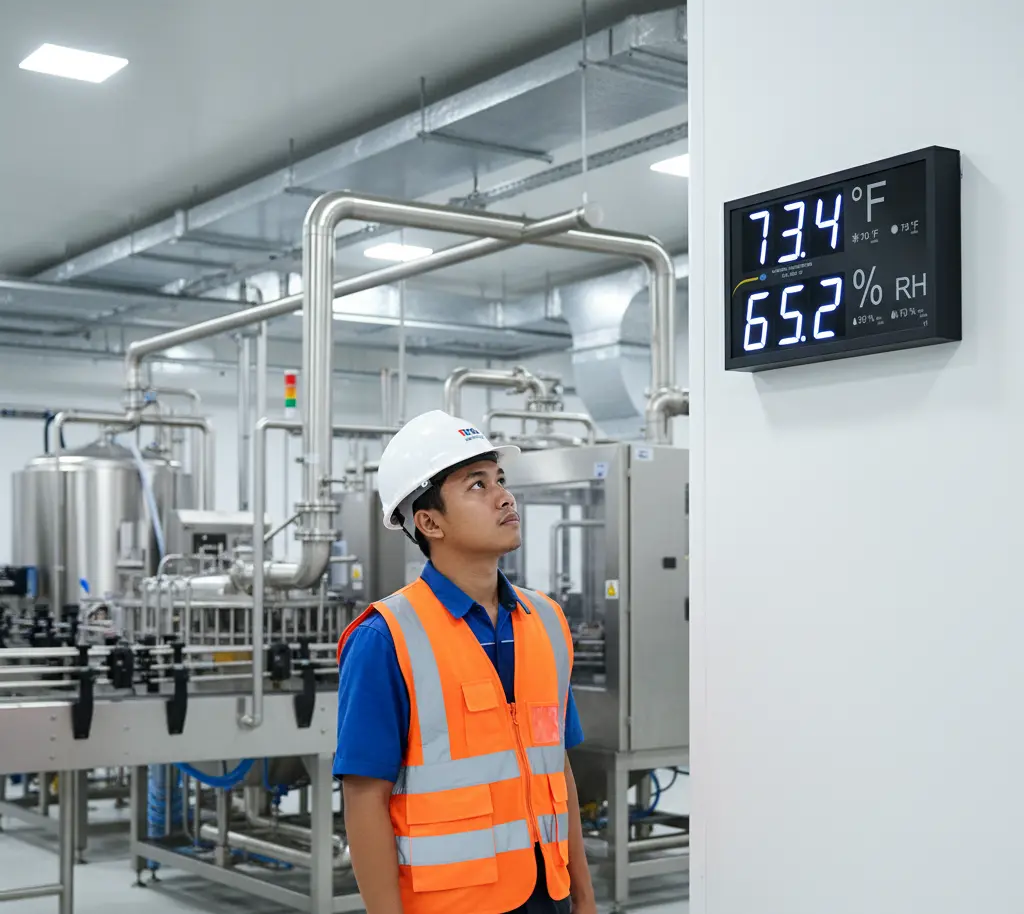

Air Humidity Meter PCE-EMD 10: Display Multi-Sensor Untuk Kontrol Suhu & Kelembapan Ruang Produksi

Di banyak fasilitas produksi—mulai dari pabrik makanan-minuman, gudang farmasi, hingga ruang fermentasi biotek—masalahnya sering sama: suhu dan kelembapan ruangan sulit dijaga stabil. Data di logger sudah ada, tapi operator di lantai produksi tidak langsung melihat apakah kondisi ruang masih aman untuk produk. Alarm sering terlambat, inspeksi manual makan waktu, dan koreksi proses biasanya baru dilakukan setelah parameter terlanjur keluar batas.

Contohnya, di ruang penyimpanan bahan baku farmasi, kelembapan yang naik di atas batas bisa membuat bahan higroskopis menggumpal dan menurunkan potensi. Di industri F&B, fluktuasi suhu dan kelembapan bisa mengganggu stabilitas kemasan, kondensasi pada permukaan, bahkan memicu pertumbuhan mikroba di area kritis. Sementara di lab riset atau teaching lab, kondisi ruangan yang tidak stabil membuat hasil uji menjadi kurang repeatable dan menyulitkan validasi metode.

Di sisi lain, energi untuk HVAC (heating, ventilation, air conditioning) bukan biaya kecil. Tanpa data yang mudah dibaca dan dipahami, operator sering memilih “aman” dengan menyalakan pendingin atau dehumidifier berlebihan. Akibatnya konsumsi energi meningkat, padahal mungkin cukup dengan intervensi kecil berbasis data.

Di sinilah kebutuhan akan display suhu dan kelembapan ruangan yang besar, jelas, dan bisa membaca banyak titik sekaligus menjadi penting. Bukan sekadar sensor, tapi panel indikator yang dapat dipasang di dinding area produksi, mudah terbaca dari jauh, dan mampu terhubung dengan beberapa modul sensor. Air Humidity Meter PCE-EMD 10 hadir untuk menjawab kebutuhan tersebut.

Arsitektur Multi-Sensor dan Teknologi 4–20 mA pada PCE-EMD 10

PCE-EMD 10 bekerja sebagai unit display dan pengolah sinyal untuk beberapa sensor suhu dan kelembapan eksternal. Modul sensor (misalnya PCE-EMD-TH) mengukur suhu dan RH, kemudian mengirimkan sinyal analog standar industri 4–20 mA ke unit display.

Secara sederhana, sinyal 4–20 mA dapat dianggap sebagai “bahasa bersama” peralatan instrumentasi. Nilai 4 mA mewakili batas bawah rentang ukur, sedangkan 20 mA batas atas. Keunggulannya:

• Tahan terhadap gangguan noise pada kabel panjang

• Mudah diintegrasikan ke PLC, DCS, atau sistem kontrol lain

• Jika loop terputus (kabel putus, sensor rusak), arus turun ke 0 mA sehingga mudah dideteksi sebagai fault

PCE-EMD 10 dapat mengenali hingga empat sensor yang terhubung. Begitu sensor disambungkan ke terminal strip, unit display secara otomatis mendeteksi dan membaca sinyal 4–20 mA tersebut. Hasil akhirnya ditampilkan dalam bentuk angka besar di panel depan dengan tinggi digit 100 mm—mudah dibaca bahkan dari beberapa meter.

Pendekatan ini punya keuntungan jangka panjang:

• Memudahkan ekspansi: jika area monitoring bertambah, cukup tambah modul sensor 4–20 mA tanpa mengubah arsitektur dasar

• Sensor lebih fleksibel ditempatkan (di duct HVAC, ruang penyimpanan, lemari inkubator ruangan, dll.) sementara panel display tetap di lokasi yang mudah dilihat

• Standar 4–20 mA memudahkan integrasi ke sistem instrumentasi yang sudah ada

Dibanding metode manual seperti thermo-hygrometer portable yang dioperasikan dengan inspeksi berkala, pendekatan multi-sensor stasioner seperti PCE-EMD 10 lebih konsisten, mengurangi subjektivitas pembacaan, dan mendukung pemantauan kontinu yang penting untuk audit mutu.

PCE-EMD 10 sebagai Pusat Tampilan Suhu & Kelembapan Ruangan

Air Humidity Meter PCE-EMD 10 adalah panel display suhu dan kelembapan yang dirancang untuk pemasangan tetap (fixed installation) di dinding atau pada monitor stand. Alat ini bukan sekadar hygrometer biasa; ia berfungsi sebagai hub tampilan untuk hingga empat sensor eksternal, dengan rentang ukur:

• Suhu: 32,0 … 122,0 °F

• Kelembapan relatif: 0,0 … 99,9 %RH

Beberapa hal yang membuatnya menarik dibanding produk sejenis:

• Multi-sensor dalam satu panel: memudahkan pemantauan beberapa titik kritis (mis. ruang produksi, gudang, area packing, jalur HVAC) dari satu lokasi

• Digit sangat besar (100 mm / 3,9″): cocok untuk area dengan jarak pandang jauh, misalnya di pabrik dengan ceiling tinggi atau koridor panjang

• Desain industri: housing aluminium dicat hitam dengan pelindung layar metakrilat anti-refleksi, disesuaikan untuk lingkungan kerja

• Catu daya sensor terintegrasi: panel ini dapat menyuplai tegangan 12 atau 24 V DC untuk modul sensor, sehingga instalasi lebih rapi dan hemat power supply tambahan

• Opsi sertifikat kalibrasi ISO: penting untuk laboratorium, industri farmasi, dan fasilitas yang menerapkan sistem mutu berbasis standar (ISO/IEC 17025, GMP, HACCP)

Hasilnya, PCE-EMD 10 cocok diposisikan sebagai “papan skor” kondisi lingkungan: siapa pun yang masuk ke ruang produksi bisa langsung melihat apakah suhu dan kelembapan masih dalam batas aman tanpa harus membuka logger atau komputer.

Desain Fisik dan Ergonomi untuk Instalasi Dinding

Secara fisik, PCE-EMD 10 dirancang sebagai display besar yang dipasang di dinding. Housing display terbuat dari aluminium dicat hitam, memberikan kombinasi antara kekuatan mekanik dan tampilan profesional. Di bagian depan terdapat panel display dengan pelindung metakrilat anti-refleksi yang membantu mengurangi pantulan cahaya lampu pabrik.

Dimensi display:

• 535 × 327 × 53 mm (sekitar 21,0 × 12,8 × 2,0 in)

Dengan ukuran ini, digit setinggi 100 mm dapat terlihat jelas dari jarak beberapa meter, sangat berguna di hall produksi atau gudang. Berat unit display sekitar 4579 g (± 4,6 kg), cukup solid untuk pemasangan permanen.

Beberapa poin terkait desain dan instalasi:

• Mounting display: dapat dipasang di dinding atau pada monitor stand dengan pola lubang 75 × 75 mm (sekitar 2,95 × 2,95 in)

• Mounting sensor: modul sensor eksternal (misalnya PCE-EMD-TH) dipasang terpisah di dinding pada titik ukur yang diinginkan; dimensinya jauh lebih kecil, sekitar 80 × 80 × 35 mm dengan berat ±66 g

• Perlindungan (IP):

  • Display: IP20 (perlindungan dasar terhadap benda padat; disarankan untuk indoor)

  • Sensor: IP30 (perlindungan terhadap benda padat berukuran tertentu; juga untuk indoor kering atau lembap non-kondensasi)

Dari sisi listrik:

• Power supply display: 110 … 220 V AC, 50/60 Hz

• Maksimum daya: 18 W

• Tegangan suplai sensor: 12 dan 24 V DC

• Maksimum arus suplai sensor: 100 mA

Terminal strip didesain untuk berbagai jenis kabel:

• Penampang kabel suplai daya: 0,5 … 2,5 mm² (rigid) dan 0,5 … 1,5 mm² (flexible)

• Penampang kabel sensor: sekitar 0,14 … 0,15 mm² (rigid) dan 0,15 … 1 mm² (flexible)

Rentang kondisi lingkungan:

• Operasi: -10 … 60 °C, 5 … 95 %RH (non-kondensasi)

• Penyimpanan: -20 … 70 °C, 5 … 95 %RH (non-kondensasi)

Dengan rentang tersebut, panel ini aman digunakan di ruang produksi yang nyaman hingga area gudang yang tidak ber-AC sekalipun—asal tidak terjadi kondensasi langsung pada alat.

Antarmuka Tampilan Besar dan Pengalaman Pengguna

Kekuatan utama PCE-EMD 10 adalah kemudahan baca. Digit setinggi 100 mm dengan warna putih membuat nilai suhu dan kelembapan langsung menonjol. Latar belakang gelap dan pelindung anti-refleksi membantu menjaga visibilitas meskipun terkena pantulan lampu industri.

Beberapa aspek antarmuka yang relevan untuk pengguna:

• Interval pembaruan tampilan 1 Hz
  Nilai di display diperbarui sekitar sekali per detik, sehingga operator dapat melihat perubahan secara real time tanpa kedipan berlebihan.

• Respon sistem < 15 detik (pada kecepatan angin <1 m/s)
  Ini berarti perubahan kondisi lingkungan relatif cepat tercermin di layar, berguna saat pengujian sistem HVAC atau saat membuka/menutup pintu ruang produksi.

• Logika tampilan sederhana
  Panel dirancang untuk menampilkan nilai secara jelas tanpa menu yang rumit. Di banyak aplikasi industri, kesederhanaan ini justru penting: operator cukup melihat angka dan membandingkan dengan batas yang telah ditetapkan dalam SOP.

Walaupun detail seperti bahasa menu atau struktur menu internal tidak disebutkan secara spesifik, PCE-EMD 10 pada dasarnya berperan sebagai indikator numerik. Untuk laboratorium dan industri yang mengutamakan visible control, pendekatan “langsung tampil angka” ini biasanya lebih efektif dibanding display kecil yang penuh submenu.

Fitur Andalan yang Mendukung Monitoring Kualitas Lingkungan

Beberapa fitur kunci PCE-EMD 10 sangat relevan untuk QA/QC dan operasi pabrik:

• Kapasitas hingga empat sensor
  Satu panel dapat memantau beberapa titik sekaligus. Contohnya:

  • Sensor 1: ruang mixing sirup minuman

  • Sensor 2: area filling dan capping

  • Sensor 3: ruang packaging

  • Sensor 4: gudang produk jadi
    Ini menghemat biaya display tambahan dan memudahkan supervisi.

• Input analog 4–20 mA
  Standar ini membuka kesempatan untuk menghubungkan bukan hanya sensor RH/temperature, tetapi juga sensor lingkungan lain selama dikonversi ke 4–20 mA (sesuai kalibrasi). Untuk beberapa aplikasi, PCE-EMD 10 bisa berfungsi sebagai papan indikator umum.

• Catu daya sensor terintegrasi (12/24 V DC)
  Dengan kemampuan menyuplai sensor hingga 100 mA, installer tidak perlu memasang power supply tambahan untuk modul sensor. Ini mengurangi titik kegagalan dan mempermudah wiring.

• Housing industri dengan proteksi IP20/IP30
  Cukup untuk sebagian besar area indoor industri: ruang produksi, ruang penyimpanan, laboratorium, ruang server, atau panel room untuk monitoring HVAC.

Manfaat praktisnya:

• Membantu operator melakukan koreksi proses segera (mis. menutup pintu, mengatur set-point AC, menyalakan dehumidifier) sebelum kondisi keluar batas mutu produk

• Memudahkan supervisor melakukan quick check kondisi ruangan saat inspeksi rutin

• Mendukung kepatuhan audit: visual display suhu & kelembapan yang jelas sering diapresiasi auditor sebagai bentuk environmental control

Integrasi ke Sistem Kontrol dan Infrastruktur Data

Meskipun fokus utama PCE-EMD 10 adalah tampilan visual, arsitektur 4–20 mA membuatnya relatif mudah diintegrasikan dengan sistem yang lebih besar:

• Koneksi paralel ke PLC / DCS
  Sinyal 4–20 mA dari sensor yang sama dapat dibagi ke input PLC untuk logging dan trending, sementara PCE-EMD 10 menangani tampilan di lantai produksi.

• Integrasi dengan sistem BMS/HVAC
  Di fasilitas yang sudah memiliki Building Management System, sinyal 4–20 mA dapat dimanfaatkan untuk mengendalikan damper, fan speed, atau dehumidifier secara otomatis berdasarkan batas yang didefinisikan engineer.

• Pelaporan dan audit
  Walau PCE-EMD 10 sendiri tidak disebut memiliki memori internal atau port USB khusus, kombinasi sensor 4–20 mA dengan data logger atau PLC memungkinkan pencatatan jangka panjang untuk keperluan audit, validasi proses, atau analisis efisiensi energi.

Dengan kata lain, PCE-EMD 10 nyaman berada di antara dua dunia: cukup sederhana untuk sekadar menjadi indikator dinding, tetapi juga cukup “terbuka” untuk masuk ke workflow data yang lebih kompleks.

Spesifikasi Teknis PCE-EMD 10

Untuk menggambarkan angka-angka di atas: rentang 32–122 °F kira-kira setara 0–50 °C, yakni suhu yang lazim di ruang produksi, gudang, dan area kerja indoor. Rentang 0–99,9 %RH mencakup hampir semua kondisi kelembapan ruangan—dari sangat kering (di ruang ber-AC kuat) hingga sangat lembap. Akurasi ±3 %RH sudah memadai untuk banyak aplikasi industri, terutama untuk pemantauan kondisi ruangan, bukan kalibrasi standar.

Memilih Sensor Tambahan dan Aksesori yang Tepat

PCE-EMD 10 mendukung hingga empat sensor eksternal. Pemilihan jumlah dan penempatan sensor akan sangat menentukan kualitas data yang diperoleh.

Beberapa contoh konfigurasi praktis:

Aksesori yang biasanya dipertimbangkan:

• Tambahan modul sensor RH/temperature (sejenis PCE-EMD-TH)

• Bracket atau arm tambahan jika panel perlu cukup tinggi di dinding

• Box pelindung tambahan jika ditempatkan di area dengan risiko percikan atau debu (menyesuaikan dengan IP rating yang diperlukan)

Faktor yang memengaruhi kualitas hasil pengukuran:

• Penempatan sensor terlalu dekat dengan sumber panas (lampu, motor, kompresor) dapat menyebabkan pembacaan tidak representatif bagi ruangan

• Aliran udara yang buruk, misalnya sensor dipasang di sudut tertutup, membuat respon lebih lambat

• Kondensasi yang sering terjadi dapat merusak sensor dan menurunkan akurasi; penting untuk menjaga sensor tetap dalam kondisi non-kondensasi sesuai spesifikasi

Penerapan PCE-EMD 10 di Lapangan

Studi Kasus 1 – Pabrik Minuman Mengurangi Risiko Produk Ditahan QA

Sebuah pabrik minuman karbonasi mengalami masalah batch yang sering tertahan di QA karena adanya kondensasi pada kemasan saat produk keluar dari ruang cold storage ke area packing. Investigasi menunjukkan bahwa kelembapan di ruang transisi dan area packing sering naik di atas batas, namun operator tidak punya indikator visual yang mudah dibaca.

Solusi:

• Pemasangan PCE-EMD 10 di koridor antara cold storage dan area packing

• Empat sensor ditempatkan di: dalam cold storage, pintu keluar cold storage, area conveyor menuju packing, dan area pengepakan akhir

Dengan display besar di dinding, operator bisa langsung melihat jika kelembapan area packing mendekati batas kritis. Tindakan seperti menambah aliran udara kering atau mengurangi throughput sesaat dapat dilakukan sebelum kondensasi terlihat di kemasan. Setelah beberapa bulan, jumlah batch yang tertahan karena masalah permukaan basah turun signifikan, dan audit HACCP menunjukkan peningkatan pengendalian lingkungan.

Studi Kasus 2 – Laboratorium Farmasi Memperkuat Bukti Kontrol Lingkungan

Sebuah lab QA farmasi yang menjalankan uji stabilitas dan pengujian rutin memiliki beberapa ruangan penting: ruang weighing, ruang kromatografi, dan ruang penyimpanan bahan referensi. Awalnya, kondisi suhu dan kelembapan hanya dipantau melalui logger di tiap ruangan, dan data dibaca periodik. Auditor menanyakan bagaimana operator harian mengetahui kondisi ruangan secara real time.

Lab kemudian memasang PCE-EMD 10 di koridor utama, tepat di jalur yang sering dilalui analis. Empat sensor ditempatkan di tiga ruangan kritis dan satu di gudang. Sekarang, setiap analis yang keluar–masuk ruangan langsung melihat kondisi saat itu. Jika suhu ruang kromatografi naik di atas batas, analis bisa menunda pengukuran sensitif sampai suhu kembali stabil. Dalam audit berikutnya, panel display ini menjadi bukti visual pengendalian lingkungan yang baik.

Langkah Praktis Menggunakan PCE-EMD 10 di Area Produksi

Misalkan skenarionya adalah ruang produksi minuman dengan beberapa titik kritis kelembapan: area mixing, jalur filling, area packing, dan gudang produk jadi. Berikut gambaran langkah penggunaan:

1. Perencanaan titik ukur
   Tentukan empat lokasi sensor berdasarkan analisis risiko: di dekat mixing tank, di atas conveyor filling, di area packing, dan di gudang. Pastikan sensor tidak terhalang dan mewakili kondisi ruangan.

2. Pemasangan panel display
   Pilih dinding yang mudah dilihat operator dan supervisor, misalnya dekat pintu masuk ruang produksi. Pasang bracket dinding yang disertakan, lalu gantung unit PCE-EMD 10 dengan aman.

3. Instalasi modul sensor
   Pasang modul sensor PCE-EMD-TH di tiap titik dengan wall mounting. Tarik kabel 4–20 mA dari tiap sensor ke terminal strip panel display, perhatikan polaritas dan penampang kabel yang disarankan.

4. Koneksi catu daya
   Hubungkan panel ke sumber 110–220 V AC melalui kabel dengan penampang sesuai spesifikasi. Pastikan instalasi dilakukan oleh teknisi listrik yang kompeten.

5. Konfigurasi awal dan verifikasi
   Nyalakan unit, pastikan setiap sensor terbaca. Lakukan pembandingan cepat dengan thermo-hygrometer referensi untuk memverifikasi bahwa nilai yang ditampilkan masih dalam rentang kewajaran.

6. Penentuan batas operasional dalam SOP
   QA menetapkan batas suhu dan kelembapan per area. Operator diberi panduan tindakan jika nilai yang terbaca di panel mendekati atau melewati batas tersebut.

7. Penggunaan harian
   Setiap kali shift berganti, operator melakukan pengecekan cepat terhadap panel dan mencatat nilai di form log (atau dicek oleh supervisor). Jika nilai menyimpang, tindakan korektif pada sistem HVAC atau proses segera dilakukan.

Dengan alur ini, PCE-EMD 10 menjadi bagian hidup dari rutinitas operasional, bukan sekadar “alat di dinding”.

Kesimpulan: Apakah PCE-EMD 10 Tepat untuk Fasilitas Anda?

Air Humidity Meter PCE-EMD 10 menawarkan kombinasi yang menarik untuk banyak fasilitas industri dan laboratorium:

• Display digit besar yang mudah terbaca dari jauh

• Dukungan hingga empat sensor 4–20 mA untuk pemantauan multi-titik

• Housing aluminium yang kokoh dengan pelindung layar anti-refleksi

• Catu daya untuk sensor terintegrasi, memudahkan instalasi dan mengurangi komponen tambahan

Alat ini sangat relevan bagi:

• Pabrik makanan & minuman yang perlu memantau suhu dan kelembapan di beberapa area produksi sekaligus

• Laboratorium QA/QC, farmasi, dan biotek yang ingin memperkuat bukti kontrol lingkungan

• Fasilitas penyimpanan (gudang bahan baku, gudang produk jadi) yang sensitif terhadap kelembapan tinggi

• Sistem HVAC atau BMS yang membutuhkan indikator panel besar untuk mendukung operator lapangan

Jika kebutuhan Anda adalah pemantauan ruangan yang mudah dibaca, integrasi dengan sensor 4–20 mA, dan tampilan multi-titik dalam satu panel, PCE-EMD 10 adalah kandidat yang patut dipertimbangkan.

Pertanyaan Umum seputar Air Humidity Meter PCE-EMD 10

1. Apakah PCE-EMD 10 bisa dipakai di luar ruangan (outdoor)?
Spesifikasinya menyebut kelas proteksi IP20 untuk display dan IP30 untuk sensor, sehingga lebih cocok untuk penggunaan indoor atau area terlindungi dari hujan dan percikan air langsung. Untuk aplikasi outdoor, biasanya dibutuhkan housing tambahan dengan kelas proteksi lebih tinggi.

2. Berapa banyak sensor yang bisa dihubungkan dalam satu panel?
PCE-EMD 10 mendukung hingga empat sensor eksternal. Hal ini cukup untuk memantau beberapa ruangan atau titik kritis sekaligus dari satu lokasi tampilan.

3. Bisakah panel ini terhubung dengan PLC atau sistem SCADA?
Sensor yang terhubung ke PCE-EMD 10 menggunakan sinyal 4–20 mA. Sinyal yang sama dapat digunakan sebagai input ke PLC atau data logger, sehingga secara praktis panel ini dapat menjadi bagian dari sistem SCADA atau BMS yang lebih besar, tergantung desain instalasi.

4. Apakah alat ini memiliki fungsi penyimpanan data internal?
Informasi yang tersedia menekankan fungsi PCE-EMD 10 sebagai display. Untuk kebutuhan pencatatan data jangka panjang, biasanya digunakan data logger atau PLC yang mengambil sinyal 4–20 mA dari sensor yang sama.

5. Apakah tersedia sertifikat kalibrasi?
Ya, PCE-EMD 10 dapat dipesan dengan opsi sertifikat kalibrasi ISO. Ini penting untuk laboratorium dan industri yang menerapkan sistem mutu dan membutuhkan bukti kalibrasi instrumen pengukuran lingkungan.

6. Dalam aplikasi apa PCE-EMD 10 paling bermanfaat?
Aplikasi yang paling diuntungkan adalah yang membutuhkan kontrol kondisi ruangan secara visual dan cepat: pabrik F&B, farmasi, gudang, lab QA, area fermentasi, ruang penyimpanan bahan higroskopis, atau area di mana suhu dan kelembapan berpengaruh langsung pada mutu produk.

Sebagai pemasok dan distributor alat laboratorium dan instrumentasi industri, CV. Java Multi Mandiri memahami pentingnya pemantauan suhu dan kelembapan yang andal dalam menjaga mutu produk dan efisiensi proses. Kami menyediakan Air Humidity Meter PCE-EMD 10 beserta sensor dan aksesori pendukungnya untuk berbagai kebutuhan: dari pabrik makanan-minuman, fasilitas farmasi, hingga laboratorium riset.

Jika Anda ingin:

• Menentukan jumlah dan penempatan sensor yang optimal

• Mengintegrasikan PCE-EMD 10 dengan PLC, SCADA, atau BMS yang sudah ada

• Mendapatkan rekomendasi kombinasi alat monitoring lingkungan lain yang sesuai standar audit

silakan diskusikan kebutuhan perusahaan Anda bersama kami. Dengan begitu, solusi yang dipilih benar-benar sesuai dengan proses, anggaran, dan regulasi yang Anda hadapi.
