Alat Penguji Kekerasan NOVOTEST TS-MCV: Analisis Penyebab Fretting Fatigue pada Dovetail Joint

Bayangkan sebilah sudu turbin yang berputar pada kecepatan puluhan ribu RPM tiba-tiba terlepas dari cakramnya. Proyektil logam panas itu menghantam casing mesin, menembusnya, dan dalam sekejap merenggut integritas seluruh sistem propulsi pesawat atau memicu shutdown darurat pembangkit listrik. Insiden uncontained disk failure semacam ini bukan sekadar mimpi buruk insinyur; ia adalah realitas statistik dengan probabilitas kegagalan 1 dalam 10 juta jam terbang yang tetap menyisakan ruang bagi bencana besar. Di jantung permasalahannya, sebuah musuh tersembunyi bekerja secara diam-diam: fretting fatigue. Mekanisme degradasi ini menggerogoti sambungan dovetail antara bilah sudu dan cakram, dipicu oleh gerakan osilasi mikro pada permukaan kontak yang tertekan beban siklik. Salah satu kunci untuk menaklukkan ancaman ini terletak pada karakteristik yang sering luput dari perhatian namun sangat kritis: profil kekerasan permukaan. Di sinilah Alat Penguji Kekerasan NOVOTEST TS-MCV berperan sebagai instrumen vital, menawarkan kemampuan analisis kekerasan mikro dengan metode Vickers yang presisi untuk memvalidasi perlakuan permukaan guna mencegah inisiasi retak.

1. Apa Itu Fretting Fatigue pada Dovetail Joint?
2. Penyebab Fretting Fatigue pada Dovetail Joint
3. Dampak Terhadap Industri Dirgantara dan Pembangkit Listrik
4. Cara Mendeteksi dan Mencegah Fretting Fatigue
5. Peran Alat Penguji Kekerasan NOVOTEST TS-MCV dalam Solusi
   1. Tabel Spesifikasi Teknis Utama Alat Penguji Kekerasan NOVOTEST TS-MCV
6. Studi Kasus / Contoh di Lapangan
7. Kesimpulan
8. FAQ
   1. Apa perbedaan fretting fatigue dengan keausan fretting biasa?
   2. Mengapa sambungan dovetail sangat rentan terhadap fretting fatigue?
   3. Berapa nilai kekerasan permukaan yang direkomendasikan untuk blade turbin?
   4. Apakah NOVOTEST TS-MCV bisa digunakan untuk mengukur kekerasan pada permukaan melengkung?
   5. Seberapa sering pengukuran kekerasan perlu dilakukan pada dovetail joint?
9. References

Apa Itu Fretting Fatigue pada Dovetail Joint?

Fretting fatigue merupakan fenomena kerusakan material yang mengkombinasikan dua mekanisme: keausan fretting dan kelelahan logam. Secara teknis, fenomena ini terjadi ketika dua permukaan yang saling kontak di bawah tekanan normal mengalami gerakan osilasi mikroskopis dengan amplitudo sangat kecil, umumnya di bawah 50 mikrometer, sembari secara simultan menerima beban fluktuatif. Pada sambungan dovetail, yang menjadi fokus utama di sini, interaksi kritis berlangsung pada antarmuka antara blade root (akar sudu) dan disk slot (alur cakram). Geometri dovetail yang mengunci secara mekanis menciptakan bidang kontak dengan tekanan sangat tinggi.

Mekanisme kegagalan dimulai dari tegangan geser bolak-balik pada permukaan kontak. Gaya-gaya ini memicu deformasi plastis lokal pada asperiti permukaan, menghasilkan mikrolesi dan mentransfer material antar permukaan. Proses ini menciptakan konsentrasi tegangan berupa takikan mikro yang menjadi tempat inisiasi retak. Retakan awal ini, yang biasanya berukuran puluhan mikron, kemudian merambat ke dalam material di bawah pengaruh tegangan tarik siklik dari beban sentrifugal dan vibrasi, berubah menjadi retak fatik penuh. Perbedaan mendasar antara fretting fatigue dan fatigue biasa terletak pada asal usul retak; pada fretting fatigue, inisiasi retak sepenuhnya dikendalikan oleh kondisi tribologis permukaan kontak, bukan dari cacat internal material. Faktor lingkungan operasi seperti suhu tinggi, oksidasi permukaan yang membentuk debris abrasif, dan getaran yang ditransmisikan dari aliran gas semakin mempercepat degradasi ini, menjadikan fretting fatigue sebagai ancaman laten pada mesin turbin gas dan uap.

Penyebab Fretting Fatigue pada Dovetail Joint

Akar penyebab fretting fatigue pada sambungan dovetail bersifat multidisiplin, melibatkan mekanika kontak, tribologi, dan metalurgi permukaan. Faktor pemicu dan pemercepatnya saling terkait erat, menciptakan kondisi yang sinergis bagi kegagalan dini.

Pertama, distribusi tekanan kontak yang tidak merata menjadi inisiator utama. Akibat toleransi manufaktur atau kesalahan penyelarasan saat perakitan, beberapa area kontak menerima tekanan yang jauh lebih tinggi, menciptakan hot-spot tegangan. Kekasaran permukaan yang melebihi parameter optimal akan meningkatkan koefisien gesek lokal, memperparah tegangan geser pada siklus osilasi.

Kedua, karakteristik kekerasan permukaan memainkan peran paradoksal. Kekerasan permukaan yang terlalu rendah—misalnya di bawah 350 HV pada baja paduan turbin tipikal—menyebabkan material terlalu lunak. Kondisi ini memicu deformasi plastis berlebihan, transfer material, dan pertumbuhan koefisien gesek yang drastis, menciptakan crack nucleation sites. Sebaliknya, permukaan yang terlalu keras, seringkali di atas 650 HV akibat shot peening atau case hardening yang berlebihan, membuat material menjadi getas. Kegetasan ini meningkatkan sensitivitas terhadap konsentrasi tegangan, sehingga retakan mikro dari mikrolesi lebih mudah merambat tanpa disertai deformasi plastis penyerap energi.

Ketiga, perlakuan permukaan seperti shot peening, laser peening (LPB), atau low plasticity burnishing memang dirancang untuk menginduksi tegangan sisa tekan. Namun, jika prosesnya tidak homogen, variasi profil kekerasan melintasi permukaan kontak justru menjadi titik lemah. Area dengan kekerasan di bawah target kehilangan manfaat proteksi tegangan sisa, sementara area yang terlalu keras mengalami over-peening yang justru memicu retakan mikro sejak awal. Terakhir, lingkungan operasi yang korosif pada suhu tinggi memperburuk situasi melalui oksidasi permukaan yang menghasilkan debris keras dan bertindak sebagai partikel abrasif ketiga, mengamplifikasi keausan dan membuka jalur bagi fatik.

Dampak Terhadap Industri Dirgantara dan Pembangkit Listrik

Konsekuensi dari kegagalan fretting fatigue pada sambungan dovetail melampaui sekadar penggantian komponen; ia membawa risiko katastropik yang dapat menghentikan operasi dan mengancam keselamatan jiwa. Dalam industri dirgantara, skenario paling mengerikan adalah uncontained disk failure, di mana cakram turbin yang berputar kehilangan integritasnya dan melepaskan fragmen logam berkecepatan tinggi. Fragmen ini bertindak sebagai proyektil yang mampu menembus casing mesin, badan pesawat, tangki bahan bakar, atau sistem hidrolik, berpotensi menyebabkan kecelakaan fatal. Sejarah mencatat insiden-insiden semacam ini, yang memunculkan peraturan kelaikudaraan yang sangat ketat dari badan seperti FAA dan EASA.

Pada sektor pembangkit listrik, dampak ekonominya tidak kalah dahsyat. Kerusakan sudu akibat fretting fatigue seringkali memaksa unscheduled shutdown atau emergency outage. Untuk sebuah turbin gas kelas F yang beroperasi 8000 jam per tahun, setiap hari downtime dapat mengakibatkan kehilangan pendapatan penjualan listrik hingga miliaran rupiah, belum termasuk biaya perbaikan yang mahal dan kerusakan sekunder pada komponen hilir seperti nozzle dan sudu-sudu berikutnya akibat serpihan yang terlepas. Kebocoran gas panas yang terjadi ketika sudu lepas juga dapat mengikis komponen di sekitarnya melalui oksidasi dan erosi termal parah. Oleh karena itu, inspeksi berkala yang tidak hanya mendeteksi retakan, tetapi juga mampu memprediksi umur pakai sisa berdasarkan analisis kondisi permukaan, menjadi strategi keandalan (reliability) yang tidak dapat ditawar lagi.

Cara Mendeteksi dan Mencegah Fretting Fatigue

Strategi menghadapi fretting fatigue pada dovetail joint haruslah proaktif, memadukan deteksi dini degradasi dengan pencegahan berbasis kontrol proses. Deteksi retakan tahap awal, ketika ukurannya masih dalam orde ratusan mikron, merupakan tantangan tersendiri. Metode inspeksi non-destruktif (NDT) canggih menjadi andalan: inspeksi visual dengan bantuan dye penetrant efektif untuk mendeteksi retakan yang sudah terbuka ke permukaan, sementara eddy current array dan ultrasonic phased array mampu mengidentifikasi retakan sub-permukaan serta memetakan area degradasi tanpa perlu melepas sudu dari cakram. Pemantauan vibrasi berbasis analisis modal operasional juga dapat memberikan peringatan dini dengan mendeteksi perubahan frekuensi natural sudu akibat penurunan kekakuan sambungan.

Namun, pencegahan yang paling elegan berakar pada pengendalian kondisi permukaan kontak. Optimalisasi perlakuan permukaan merupakan garis pertahanan pertama. Proses shot peening, laser peening (LPB), dan low plasticity burnishing harus mampu menghasilkan profil kekerasan dan tegangan sisa tekan yang ideal. Di sinilah konsep profil kekerasan optimal menjadi krusial: cukup tinggi untuk menahan deformasi plastis dan keausan, tetapi tidak terlalu getas hingga memudahkan perambatan retak. Untuk paduan super berbasis nikel dan baja paduan turbin tipikal, nilai kekerasan permukaan seringkali ditargetkan dalam rentang 450–600 HV. Selain itu, aplikasi pelapis padat anti-fretting seperti perak, tembaga, atau MoS2 pada antarmuka kontak bertindak sebagai lapisan kurb yang mentoleransi gerakan mikro tanpa merusak substrat. Penerapan strategi ini memerlukan verifikasi ketat, dan alat pengukur kekerasan portabel menjadi garda terdepan untuk memastikan homogenitas dan ketepatan target kekerasan di sepanjang permukaan kontak dovetail yang kompleks.

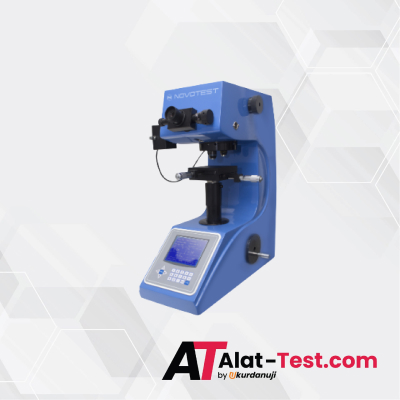

Peran Alat Penguji Kekerasan NOVOTEST TS-MCV dalam Solusi

Menerjemahkan strategi pencegahan fretting fatigue menjadi tindakan nyata memerlukan instrumen yang mampu memvalidasi kondisi permukaan dengan akurasi tinggi langsung di lapangan. Alat Penguji Kekerasan NOVOTEST TS-MCV hadir untuk mengisi kebutuhan kritis ini. Beroperasi berdasarkan metode Vickers, alat ini menggunakan indenter piramida berlian dengan sudut 136° yang menekan permukaan material pada rentang beban yang sangat relevan untuk analisis lapisan hasil peening: mulai dari HV0.1 hingga HV1. Rentang beban rendah ini, seperti 100gf hingga 1000gf, ideal untuk mengukur kekerasan mikro pada lapisan tipis yang mengalami pengerasan kerja tanpa menembus terlalu dalam ke substrat yang tidak terpengaruh.

Kemampuan portabel TS-MCV menjadikannya alat investigasi yang tangguh di bengkel perawatan atau bahkan di turbine deck. Seorang teknisi dapat secara langsung menempatkan alat ini pada blade root yang telah mengalami shot peening dan melakukan indentasi pada beberapa titik di sepanjang permukaan kontak cembung maupun cekung. Data kekerasan Vickers yang diperoleh, yang divisualisasikan melalui layar LCD dan dapat diunduh via antarmuka RS-232, segera mengungkapkan variasi kekerasan yang tidak merata. Analisis ini memungkinkan identifikasi area yang terlalu lunak, menandakan energi peening tidak memadai, atau area yang terlalu keras, mengindikasikan over-peening yang getas. Dengan akurasi tinggi dan rentang pengukuran 5-3000 HV, TS-MCV tidak hanya menjadi alat inspeksi, tetapi juga instrumen validasi untuk menyetel parameter proses peening secara tepat, memastikan setiap komponen memiliki profil kekerasan optimal yang mampu menahan inisiasi retak. Data ini kemudian menjadi bagian integral dari sistem manajemen aset digital, memungkinkan penjadwalan inspeksi berbasis kondisi dan bukan sekadar berbasis jam operasi.

Tabel Spesifikasi Teknis Utama Alat Penguji Kekerasan NOVOTEST TS-MCV

Studi Kasus / Contoh di Lapangan

Penerapan langsung Alat Penguji Kekerasan NOVOTEST TS-MCV dalam lingkungan industri memberikan gambaran nyata tentang keefektifannya dalam mencegah kegagalan katastropik.

Studi Kasus 1: Pemeriksaan Overhaul Turbin Gas di Fasilitas Penerbangan
Selama jadwal overhaul rutin pada sebuah mesin turbin gas, tim inspeksi melakukan pemetaan kekerasan pada area kontak dovetail sudu tingkat pertama. Alat NOVOTEST TS-MCV mengidentifikasi anomali signifikan: kekerasan pada sisi cekung blade root bervariasi antara 320 HV hingga 410 HV, jauh di bawah spesifikasi target 520 HV pasca-shot peening. Analisis lebih lanjut mengonfirmasi bahwa proses peening sebelumnya tidak memberikan cakupan yang memadai pada geometri yang sulit dijangkau tersebut. Karena deteksi ini, sudu-sudu tersebut tidak dipasang kembali dan segera menjalani re-peening terkontrol dengan verifikasi ulang oleh TS-MCV. Tindakan ini secara efektif mencegah potensi inisiasi retak dini yang dapat menyebabkan disk failure sebelum jadwal overhaul berikutnya.

Studi Kasus 2: Investigasi Kegagalan Dini di Pembangkit Listrik
Sebuah pembangkit listrik mengalami retakan prematur pada beberapa sudu turbin uap hanya dalam 10.000 jam operasi. Tim forensik kegagalan menggunakan TS-MCV untuk mengukur profil kekerasan melintasi permukaan kontak. Hasil pengukuran menunjukkan bahwa area retakan memiliki kekerasan 580-620 HV, sementara area tanpa retakan berkisar 470-510 HV. Temuan ini mengarah pada akar masalah: proses laser peening (LPB) tidak menghasilkan distribusi energi yang homogen, menyebabkan pengerasan berlebih yang membuat material getas di titik-titik tertentu. Berdasarkan data ini, parameter LPB dikoreksi dan protokol kendali mutu baru diterapkan, mewajibkan pengukuran kekerasan multi-titik dengan TS-MCV untuk setiap batch. Hasilnya, interval inspeksi dapat diperpanjang, dan nihil kegagalan terkait fretting fatigue dalam tiga tahun operasi berikutnya.

Kesimpulan

Fretting fatigue pada sambungan dovetail adalah musuh laten yang lahir dari perkawinan antara beban siklik, gerakan osilasi mikro, dan kondisi permukaan kontak yang tidak ideal. Inti dari pencegahannya bukan sekadar mendeteksi retakan, tetapi mengendalikan penyebab utamanya: profil kekerasan permukaan. Kekerasan yang terlalu rendah mengundang keausan dan deformasi, sementara kekerasan yang berlebihan mengundang kerapuhan. Keduanya sama-sama membuka jalan bagi inisiasi retak yang berpotensi berujung pada uncontained disk failure, sebuah malapetaka dengan konsekuensi finansial dan keselamatan yang tak terukur. Strategi perlakuan permukaan seperti shot peening dan LPB menjadi efektif hanya jika diikuti dengan validasi yang tak kompromi.

Di sinilah Alat Penguji Kekerasan NOVOTEST TS-MCV membuktikan nilainya sebagai pilar utama dalam program perawatan prediktif. Dengan metode Vickers yang terpercaya dan rentang pengukuran HV0.1 hingga HV1 yang sempurna untuk menganalisis lapisan pengerasan permukaan, alat ini memberikan data kuantitatif yang solid. Kemampuan portabelnya mendekatkan laboratorium ke lapangan, memungkinkan teknisi untuk memverifikasi profil kekerasan ideal secara langsung pada komponen turbin. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terdepan, menyediakan akses kepada industri dirgantara dan pembangkit listrik untuk mendapatkan instrumen vital seperti TS-MCV ini. Investasi pada teknologi pengukuran ini adalah langkah nyata untuk membangun fondasi keandalan, mentransformasi risiko fretting fatigue dari ancaman misterius menjadi parameter yang terukur dan terkelola. Pelajari lebih lanjut bagaimana alat ini dapat mendukung program jaminan kualitas dan keselamatan operasi Anda.

FAQ

Apa perbedaan fretting fatigue dengan keausan fretting biasa?

Keausan fretting (fretting wear) adalah fenomena degradasi permukaan murni yang menghasilkan kehilangan material dan pembentukan debris akibat gerakan osilasi mikro, tanpa memerlukan beban tarik fluktuatif. Fretting fatigue, sebaliknya, mengkombinasikan mekanisme keausan ini dengan tegangan fatik siklik. Pada fretting fatigue, kerusakan permukaan dari keausan bertindak sebagai titik konsentrasi tegangan yang menginisiasi retakan, dan retakan tersebut kemudian merambat ke dalam material di bawah beban fatik. Tanpa beban fatik yang signifikan, keausan fretting tidak akan menyebabkan fraktur struktural.

Mengapa sambungan dovetail sangat rentan terhadap fretting fatigue?

Sambungan dovetail secara inheren rentan karena kombinasi tiga faktor: tekanan kontak yang sangat tinggi untuk mentransfer beban sentrifugal sudu ke cakram, gerakan relatif mikro antara blade root dan disk slot yang tak terhindarkan akibat getaran dan deformasi elastis, serta geometri sudut tajam yang secara alami menciptakan konsentrasi tegangan. Kombinasi ini menciptakan lingkungan tribo-mekanis yang sempurna bagi fretting fatigue.

Berapa nilai kekerasan permukaan yang direkomendasikan untuk blade turbin?

Nilai kekerasan permukaan yang direkomendasikan sangat bergantung pada material spesifik dan kondisi operasi. Namun, untuk paduan super berbasis nikel seperti Inconel 718 atau baja tahan karat martensitik yang umum pada bilah turbin, profil kekerasan optimal pasca-shot peening seringkali berada dalam rentang 450 hingga 600 HV. Tujuannya adalah mencapai keseimbangan antara ketahanan terhadap keausan/deformasi plastis dan ketangguhan untuk menghambat perambatan retak.

Apakah NOVOTEST TS-MCV bisa digunakan untuk mengukur kekerasan pada permukaan melengkung?

Ya, Alat Penguji Kekerasan NOVOTEST TS-MCV mampu mengukur kekerasan pada permukaan melengkung seperti blade root dan disk slot, asalkan radius kelengkungannya memungkinkan akses visual yang jelas dan stabilitas alat saat indentasi. Untuk geometri yang sangat kompleks, penggunaan dudukan khusus atau adaptor dapat diperlukan untuk memastikan indentasi tegak lurus terhadap permukaan guna mendapatkan hasil yang valid, dan teknisi yang terlatih dapat menginterpretasikan hasil dengan tepat.

Seberapa sering pengukuran kekerasan perlu dilakukan pada dovetail joint?

Pengukuran kekerasan tidak perlu dilakukan sesering inspeksi visual harian. Idealnya, pengukuran ini diintegrasikan ke dalam jadwal overhaul besar. Selain itu, pengukuran wajib dilakukan pada setiap sampel dari batch produksi atau perbaikan baru sebagai bagian dari kendali mutu proses peening. Untuk manajemen aset berbasis kondisi, pengukuran dapat dilakukan jika ada temuan inspeksi permukaan yang mencurigakan atau setelah kejadian operasional ekstrem yang berpotensi memengaruhi kondisi permukaan.

Rekomendasi Hardness Tester

References

1. Waterhouse, R. B. (1992). Fretting Fatigue. International Materials Reviews, 37(1), 77-98.
2. Nicholas, T. (2006). High Cycle Fatigue: A Mechanics of Materials Perspective. Elsevier.
3. Bhaumik, S. K., et al. (2008). Failure of a Low-Pressure Turbine Blade in an Aeroengine. Engineering Failure Analysis, 15(5), 497-511.
4. Karpagaraj, A., & Manonmani, K. (2019). Influence of Shot Peening on the Mechanical and Tribological Properties of Super Alloys. Surface and Coatings Technology, 357, 834-842.
5. ASTM E384-17. Standard Test Method for Microindentation Hardness of Materials. ASTM International.
