Alat Penguji Kekerasan NOVOTEST TS-MCV: Prosedur Menghindari Kesalahan Pembacaan Case Depth Nitrided

Setiap tahun, industri otomotif dan penerbangan kehilangan jutaan dolar akibat komponen nitrided yang gagal prematur. Ironisnya, akar masalah seringkali bukan pada proses nitriding itu sendiri, melainkan pada kesalahan pengukuran case depth yang mencapai deviasi 5-15% pada metode konvensional. Bayangkan sebuah camshaft pesawat yang seharusnya memiliki effective case depth 0.3 mm, terbaca 0.4 mm karena misalignment indenter. Komponen tersebut lolos inspeksi, terpasang, dan gagal dalam 500 jam operasi pertama. Inilah realitas yang dihadapi insinyur material ketika mengandalkan interpretasi visual semata.

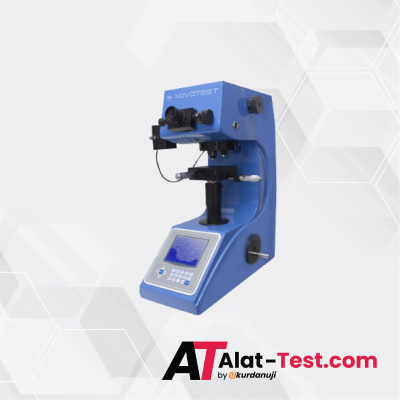

Alat Penguji Kekerasan NOVOTEST TS-MCV menghadirkan solusi fundamental melalui prosedur pengukuran yang mengeliminasi subjektivitas operator. Sistem CCD camera dan image processing otomatisnya memastikan setiap indentasi Vickers jatuh tepat pada zona transisi case-to-core, menghitung half-diagonal dengan presisi sub-pixel yang mustahil dicapai mata manusia. Namun, teknologi hanyalah separuh dari jawaban — prosedur yang terstruktur, mulai dari preparasi sampel hingga validasi grafik kekerasan, menjadi kunci sesungguhnya untuk menghindari kesalahan pembacaan yang berpotensi katastrofik.

1. Tren Utama di Industri Pengujian Material dan Perlakuan Panas
2. Faktor Pendorong Perubahan
3. Dampak Terhadap Kualitas Produk
4. Teknologi / Metode Baru yang Muncul untuk Menghindari Kesalahan Case Depth
5. Implikasi bagi Pelaku Industri
6. Bagaimana Alat Penguji Kekerasan Beradaptasi
7. Upaya Meningkatkan Kualitas Berkelanjutan
8. Kesimpulan: Mengamankan Integritas Komponen Nitrided Melalui Prosedur Presisi
9. FAQ
   1. Apa sebenarnya effective case depth pada komponen nitrided?
   2. Bagaimana NOVOTEST TS-MCV secara spesifik menghilangkan kesalahan pembacaan yang umum terjadi?
   3. Apakah prosedur ini juga bisa diterapkan untuk lapisan karburasi atau nitrokarburasi?
   4. Berapa lama waktu yang dibutuhkan untuk pengujian satu sampel?
10. References

Tren Utama di Industri Pengujian Material dan Perlakuan Panas

Lanskap pengujian kekerasan case depth sedang mengalami transformasi radikal. Pelaku industri manufaktur komponen nitrided kini menghadapi tuntutan toleransi effective case depth yang semakin ketat, seringkali berada pada rentang ±5 μm. Angka ini menuntut akurasi yang tidak dapat lagi dipenuhi oleh metode pengukuran manual konvensional.

Pergeseran menuju sistem vision metrology terintegrasi menjadi keniscayaan. Kamera beresolusi tinggi yang terhubung dengan algoritma image processing menggantikan peran operator dalam menginterpretasikan batas indentasi. Teknologi ini memungkinkan identifikasi tepi indentasi Vickers dengan akurasi yang konsisten, menghilangkan variasi yang muncul akibat perbedaan ketajaman visual antar operator.

Standar ASTM E384 mendominasi sebagai acuan global untuk pengujian microhardness. Standar ini secara eksplisit mensyaratkan presisi pengukuran half-diagonal sebagai dasar perhitungan kekerasan yang valid. Laboratorium pengujian yang tidak mampu mendokumentasikan kepatuhan terhadap standar ini berisiko kehilangan kredibilitas di mata pelanggan industri strategis. Dokumentasi digital dan traceability pengukuran kini menjadi persyaratan non-negotiable dari OEM otomotif dan aerospace. Mereka tidak hanya menuntut hasil uji, tetapi juga bukti bahwa metode pengukurannya telah tervalidasi dan bebas dari bias operator.

Auditor kualitas dari berbagai lembaga sertifikasi semakin menyoroti metode pengukuran case depth sebagai salah satu sumber variasi paling signifikan dalam rantai produksi. Hasil audit yang buruk pada area ini dapat berujung pada penangguhan sertifikasi pemasok.

Faktor Pendorong Perubahan

Beberapa pemicu kritis mendorong industri untuk segera meninggalkan prosedur konvensional dan mengadopsi metode terukur yang ditawarkan oleh sistem seperti NOVOTEST TS-MCV.

Tingginya tingkat reject komponen menjadi pendorong ekonomi yang paling nyata. Penetapan case depth yang tidak sesuai standar seringkali disebabkan oleh posisi indenter yang meleset dari zona transisi yang diinginkan. Operator, terlepas dari pengalamannya, menghadapi keterbatasan fundamental: kelelahan visual. Setelah berjam-jam mengamati indentasi mikroskopis, kemampuan mata untuk membedakan gradien kontras pada batas case-core menurun drastis, menyebabkan deviasi half-diagonal yang dapat mencapai 10%.

Tekanan dari pelanggan korporat, terutama OEM otomotif dan aerospace, kian menguat. Mereka menuntut jaminan repeatability pengukuran yang tercermin dalam nilai Gauge Repeatability & Reproducibility (GR&R) di bawah 10%. Angka ini sulit dicapai jika prosedur inspeksi masih bergantung pada interpretasi subjektif individu.

Kebutuhan akan validasi real-time terhadap transisi case-to-core yang curam pada baja nitrided juga menjadi faktor kunci. Profil kekerasan komponen nitrided seringkali menunjukkan penurunan tajam dari permukaan ke inti. Tanpa alat bantu yang presisi, mengidentifikasi titik di mana kekerasan memenuhi kriteria effective case depth (misalnya, 550 HV) dapat menjadi sumber kesalahan sistematis.

Regulasi keselamatan, khususnya di sektor transportasi dan energi, mendorong penghapusan subjektivitas inspeksi secara mutlak. Setiap keputusan penerimaan komponen harus berdasar pada data objektif yang terukur dan terekam.

Dampak Terhadap Kualitas Produk

Kesalahan pembacaan case depth bukan sekadar angka di laporan inspeksi; ia memiliki konsekuensi langsung pada integritas dan umur pakai komponen nitrided.

Apabila pengukuran menghasilkan case depth yang terlalu dangkal dari kondisi aktual, komponen yang seharusnya ditolak justru lolos. Permukaan fungsional seperti gigi gear atau journal poros akan mengalami keausan abrasif dini karena lapisan keras yang melindunginya tidak mencukupi. Sebaliknya, case depth yang terbaca lebih dalam dari kenyataan mendorong proses nitriding berjalan terlalu lama. Akibatnya, terbentuk lapisan senyawa putih (white layer) yang terlalu tebal dan bersifat getas, menghilangkan ketangguhan inti material. Komponen menjadi rentan terhadap retak dan patah getas saat menerima beban impak.

Variasi transisi kekerasan yang tidak terdeteksi dengan baik menciptakan titik konsentrasi tegangan di bawah permukaan. Zona ini menjadi lokasi inisiasi retak yang mempercepat kegagalan fatigue. Sebuah studi kasus pada camshaft mesin diesel menggambarkan betapa mahalnya konsekuensi ini. Over-estimasi kedalaman nitriding sebesar 0.1 mm pada lobe menyebabkan tim teknik mengabaikan sinyal keausan dini. Dalam 2000 jam operasi, camshaft mengalami catastrophic failure yang merusak seluruh cylinder head.

Dampak finansialnya meluas dari biaya garansi, penarikan produk dari pasar (recall), hingga rusaknya reputasi sebagai pemasok andal. Dalam industri yang beroperasi dengan margin ketat, satu insiden kualitas akibat kesalahan pembacaan case depth dapat menghapus profitabilitas satu lini produk secara permanen.

Teknologi / Metode Baru yang Muncul untuk Menghindari Kesalahan Case Depth

NOVOTEST TS-MCV mengintegrasikan optik presisi dan algoritma cerdas dalam sebuah prosedur pengukuran yang ketat untuk menghilangkan kesalahan pembacaan case depth sesuai ASTM E384.

High-resolution CCD camera pada sistem ini menangkap gambar indentasi Vickers dan secara otomatis mengukur panjang diagonal dengan akurasi sub-pixel. Teknologi ini mengeliminasi variasi yang muncul ketika operator secara manual menarik garis bantu pada tepi indentasi. Algoritma image processing mendeteksi batas case depth dengan menganalisis gradien kontras indentasi secara objektif, bukan berdasarkan interpretasi visual individu.

Prosedur alignment otomatis indenter merupakan pembeda utama. Software mengarahkan titik indentasi tepat pada zona transisi case-core yang telah diprogram, menghindari misalignment yang menjadi sumber deviasi pengukuran. Hal ini memastikan setiap titik data pada traverse line mencerminkan kondisi metalurgi aktual, bukan artefak posisi pengukuran.

Berikut adalah tabel spesifikasi kunci NOVOTEST TS-MCV yang mendukung presisi prosedur ini:

Langkah-langkah kritis prosedur yang harus dijalankan secara disiplin meliputi:

1. preparasi sampel metalografi yang menghasilkan permukaan bebas deformasi dan goresan,
2. kalibrasi sistem menggunakan blok referensi tersertifikasi,
3. pemrograman titik awal indentasi tepat di tepi case,
4. eksekusi pengukuran otomatis sepanjang garis traverse menuju inti, dan
5. validasi grafik hubungan kekerasan (HD) versus jarak dari permukaan.

Perhitungan effective case depth langsung terproyeksi di layar, lengkap dengan koordinat setiap titik indentasi.

Implikasi bagi Pelaku Industri

Adopsi prosedur berbasis NOVOTEST TS-MCV mengubah paradigma kerja dan memberikan manfaat terukur bagi berbagai peran dalam organisasi.

Operator laboratorium mengalami reduksi signifikan pada kelelahan visual dan beban subjektivitas. Peran mereka bergeser dari eksekutor pengukuran yang rawan kesalahan menjadi pemantau proses dan verifikator superfisial. Sistem menjalankan rutinitas teknis, operator mengkonfirmasi kewajaran hasil berdasarkan pengetahuan materialnya.

Manajer kualitas memperoleh akses ke data real-time yang dapat langsung diintegrasikan ke dalam analisis Statistical Process Control (SPC). Pola penyimpangan kekerasan dapat terdeteksi lebih dini, memungkinkan penyesuaian parameter proses nitriding sebelum menghasilkan komponen di luar spesifikasi.

Engineer desain menerima laporan effective case depth yang valid dan repeatable. Data ini memungkinkan optimasi desain dan spesifikasi proses tanpa memerlukan trial-error yang mahal dan memakan waktu. Korelasi antara parameter nitriding dan respons kekerasan material dapat dikuantifikasi dengan tingkat kepercayaan yang lebih tinggi.

Auditor internal dan eksternal memiliki akses ke audit trail digital yang memenuhi persyaratan ISO 17025. Setiap pengukuran terekam lengkap dengan timestamp, identitas operator, dan data kalibrasi alat, memungkinkan verifikasi keabsahan data secara cepat dan transparan. Secara keseluruhan, laboratorium melaporkan penghematan waktu siklus inspeksi hingga 40% karena eliminasi pengukuran ulang yang selama ini menghantui metode manual.

Bagaimana Alat Penguji Kekerasan Beradaptasi

Lini produk Alat Penguji Kekerasan, yang direpresentasikan oleh NOVOTEST TS-MCV, berevolusi secara spesifik untuk menjawab kebutuhan unik pengukuran case depth nitrided yang akurat.

Evolusi dimulai dari pengembangan motorized XY-stage yang memungkinkan traverse point dengan presisi mikrometrik. Operator tidak lagi harus memutar mikrometer secara manual untuk berpindah antar titik indentasi; sistem menjalankan grid pengukuran sesuai program. Penambahan lensa zoom dan illuminator LED adaptif pada TS-MCV memaksimalkan kontras indentasi pada permukaan nitrided yang seringkali memiliki reflektivitas tinggi. Kontras yang optimal adalah prasyarat bagi algoritma image processing untuk mendeteksi batas diagonal indentasi secara akurat.

Fitur multi-indenter (Vickers/Knoop) memperluas aplikasi sistem ini melampaui nitriding konvensional. Untuk lapisan nitriding yang sangat tipis atau material dengan kekerasan permukaan ekstrem, indentor Knoop dengan geometri elongated memberikan resolusi pengukuran case depth yang lebih baik. Konektivitas digital melalui port USB/LAN serta kemampuan ekspor data ke format CSV memungkinkan integrasi tanpa batas dengan Laboratory Information Management System (LIMS) yang sudah ada.

Kalibrasi internal periodik terhadap blok referensi tersertifikasi memastikan bahwa akurasi sistem tetap terjaga dalam jangka panjang. Prosedur kalibrasi ini terekam dalam log sistem dan menjadi bagian dari rantai ketertelusuran pengukuran yang esensial bagi akreditasi laboratorium.

Upaya Meningkatkan Kualitas Berkelanjutan

Implementasi NOVOTEST TS-MCV adalah langkah maju yang signifikan, tetapi mempertahankan dan meningkatkan akurasi prosedur membutuhkan upaya berkelanjutan.

Partisipasi dalam program uji banding antar laboratorium (proficiency testing program/PTP) menjadi instrumen validasi eksternal yang objektif. Dengan mengukur sampel referensi yang sama dengan laboratorium lain, tim Anda dapat mengkonfirmasi bahwa prosedur internal menghasilkan data yang sebanding dan bebas dari bias sistematis.

Penerapan Standard Operating Procedure (SOP) internal yang hidup dan berkala direviu menjadi keharusan. Setiap temuan audit internal maupun eksternal, serta setiap kasus penyimpangan data pengukuran, harus diterjemahkan menjadi revisi SOP untuk mencegah pengulangan.

Data kekerasan dan case depth yang dihasilkan TS-MCV seyogianya tidak berhenti sebagai laporan inspeksi. Informasi ini dapat difungsikan sebagai feedback loop ke parameter proses nitriding. Apabila grafik kekerasan menunjukkan kecenderungan penurunan kedalaman efektif, engineer proses dapat melakukan penyesuaian preventif pada temperatur, waktu, atau potensial nitrogen sebelum defect terjadi.

Pelatihan berkala operator tetap penting, meskipun sistem beroperasi semi-otomatis. Fokus pelatihan bergeser ke teknik preparasi sampel metalografi yang benar — karena kualitas indentasi sangat bergantung pada kualitas permukaan — serta pembaruan pengetahuan tentang fitur-fitur baru TS-MCV. Vendor secara berkala merilis upgrade firmware dan modul image processing yang dapat meningkatkan akurasi; laboratorium perlu memiliki rencana untuk mengadopsi peningkatan ini secara terencana.

Kesimpulan: Mengamankan Integritas Komponen Nitrided Melalui Prosedur Presisi

Teknologi CCD camera dan image processing otomatis pada NOVOTEST TS-MCV mendefinisikan ulang standar akurasi pengukuran case depth untuk komponen nitrided. Sistem ini bukan sekadar alat ukur kekerasan; ia adalah platform prosedural yang terintegrasi, dirancang untuk menghilangkan variabel subjektivitas manusia dari persamaan akurasi.

Prosedur terstruktur yang telah diuraikan — dari alignment otomatis indenter, pengukuran half-diagonal berbasis algoritma, hingga validasi grafik transisi case-to-core — terbukti meminimalkan deviasi pengukuran dan menjamin validasi effective case depth yang tepat sesuai tuntutan ASTM E384. Adopsi sistem ini bukan sekadar kemajuan teknologi, tetapi sebuah investasi strategis dalam pencegahan defect. Investasi ini berpotensi menyelamatkan biaya klaim garansi, biaya recall, dan aset yang jauh lebih berharga: reputasi perusahaan Anda sebagai pemasok komponen berkualitas tinggi.

Masa depan pengujian nitrided bergerak menuju integrasi proses tanpa sentuhan dan jaminan kualitas berbasis data (data-driven quality). Ketika Anda siap mengevaluasi dan memutakhirkan metode pengukuran case depth di fasilitas Anda, pastikan bermitra dengan penyedia yang memahami ekosistem pengujian secara menyeluruh. Sebagai distributor alat ukur dan pengujian, CV. Java Multi Mandiri menyediakan Alat Penguji Kekerasan NOVOTEST TS-MCV serta solusi pengukuran presisi lainnya untuk mendukung konsistensi dan keandalan proses quality control Anda, dari laboratorium hingga lantai produksi.

FAQ

Apa sebenarnya effective case depth pada komponen nitrided?

Effective case depth adalah jarak dari permukaan komponen ke titik di mana kekerasan material mencapai nilai batas tertentu, yang umumnya ditetapkan pada 550 HV untuk baja nitrided sesuai standar internasional. Berbeda dengan total case depth yang diukur hingga sifat material identik dengan inti, effective case depth mendefinisikan zona yang secara fungsional dianggap “mengeras” dan berkontribusi pada ketahanan aus komponen. Pengukuran yang tepat terhadap batas ini sangat kritis untuk memprediksi performa komponen.

Bagaimana NOVOTEST TS-MCV secara spesifik menghilangkan kesalahan pembacaan yang umum terjadi?

TS-MCV mengeliminasi tiga sumber kesalahan utama.

1. Kesalahan posisi: motorized stage menempatkan indenter secara presisi di titik yang diprogram, menghilangkan misalignment manusia.
2. Kesalahan pembacaan diagonal: CCD camera dan image processing mengukur panjang diagonal indentasi secara objektif dengan akurasi sub-pixel, meniadakan variasi interpretasi visual operator.
3. Kesalahan penentuan batas case-core: algoritma menganalisis profil kekerasan secara otomatis dan menandai titik effective case depth berdasarkan kriteria numerik yang konsisten, bukan estimasi visual.

Apakah prosedur ini juga bisa diterapkan untuk lapisan karburasi atau nitrokarburasi?

Ya, prosedur dan teknologi pada NOVOTEST TS-MCV bersifat universal untuk berbagai jenis perlakuan termokimia. Sistem ini memiliki rentang beban dan skala kekerasan yang luas (HV0.01 hingga HV1), sehingga mampu mengukur case depth pada lapisan karburasi dengan kedalaman lebih besar maupun lapisan nitrokarburasi yang memiliki compound layer tipis. Batas nilai kekerasan untuk effective case depth dapat diatur secara fleksibel, misalnya 513 HV untuk proses karburasi standar.

Berapa lama waktu yang dibutuhkan untuk pengujian satu sampel?

Waktu pengujian satu sampel bergantung pada jumlah titik indentasi yang diprogram pada garis traverse. Untuk pengukuran case depth tipikal dengan 10-15 titik indentasi, sistem NOVOTEST TS-MCV menyelesaikan seluruh siklus — termasuk pemosisian, indentasi, fokus otomatis, pengukuran diagonal, dan pembuatan laporan — dalam waktu sekitar 8 hingga 12 menit. Angka ini merepresentasikan penghematan signifikan dibandingkan metode manual yang seringkali membutuhkan waktu lebih dari 20 menit dan rentan terhadap kebutuhan pengukuran ulang.

Rekomendasi Hardness Tester

References

1. ASTM International. (2022). ASTM E384-22: Standard Test Method for Microindentation Hardness of Materials. West Conshohocken, PA: ASTM International.
2. Davis, J. R. (Ed.). (2022). Surface Hardening of Steels: Understanding the Basics. Materials Park, OH: ASM International.
3. International Organization for Standardization. (2018). ISO 18203:2018 – Steel — Determination of the thickness of surface-hardened layers. Geneva: ISO.
4. Gauge Repeatability and Reproducibility (GR&R) in Hardness Testing: A Practical Guide for Quality Managers. (2020). Journal of Materials Engineering and Performance, 29(8), 5012-5023.
5. NOVOTEST. (2023). Micro Vickers Hardness Tester TS-MCV: Technical Brochure and Operational Manual. Novotest R&D, Scientific and Production Company.
