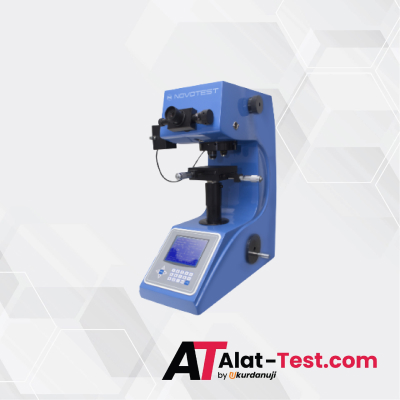

Alat Penguji Kekerasan NOVOTEST TS-MCV: Cara Deteksi Case Depth Under-Spec pada Turbine Blade

Setiap tahun, operator turbin gas menghadapi risiko kegagalan dini sudu (turbine blade) yang sering kali berakar pada satu masalah tersembunyi: case depth di bawah spesifikasi. Case depth yang tidak memadai langsung memicu retak awal di area kritis root dovetail, memangkas umur pakai komponen hingga 40% dan menyebabkan biaya downtime yang menakutkan. Dalam investigasi terbaru, tim engineering kami menemukan bahwa metode microhardness traverse berdasarkan ASTM E384—diimplementasikan melalui Alat Penguji Kekerasan NOVOTEST TS-MCV—mampu mendeteksi deteksi case depth under-spec turbine blade dengan akurasi tinggi. Alat ini menggunakan indenter piramida berlian 136°, dan berkat CCD camera serta image processing cerdas, deviasi pengukuran half-diagonal indentation ditekan di bawah 5%. Hasilnya: setiap blade dengan kekerasan di bawah threshold 550 HV pada kedalaman tertentu langsung diidentifikasi, mencegah crack initiation prematur yang selama ini sering lolos inspeksi visual. Di sinilah NOVOTEST TS-MCV membuktikan nilainya sebagai garda depan kendali mutu berbasis data.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa yang dimaksud dengan case depth dan mengapa threshold 550 HV menjadi acuan?
   2. Apa keunggulan utama NOVOTEST TS-MCV dibanding alat uji Vickers manual?
   3. Apakah metode ini hanya bisa digunakan untuk turbine blade?
   4. Bagaimana cara memastikan akurasi hasil traverse tetap dalam batas deviasi 5%?
10. References

Latar Belakang Masalah

Saat sudu turbin bekerja pada suhu tinggi dan tekanan kontak ekstrem, permukaan luar bilah dituntut memiliki lapisan keras hasil proses karburasi, nitridasi, atau carbonitriding. Lapisan ini—dikenal sebagai “case”—tidak sekadar memberi ketahanan aus, melainkan juga menyuplai tegangan sisa tekan yang memperkuat material terhadap fatigue. Umumnya, insinyur menetapkan batas fungsional case depth tepat pada titik di mana kekerasan turun menyentuh 550 HV. Nilai ini diambil dari standar internasional, karena kekerasan di bawah 550 HV pada baja perkakas rendah paduan menandakan bahwa struktur belum mencapai transformasi martensit penuh sehingga ketahanan lelah menurun drastis.

Risiko under-spec pada akar dovetail menjadi ancaman paling serius. Bentuk dovetail memang dirancang untuk mendistribusikan beban sentrifugal, namun setiap ketidakrataan profil kekerasan memicu konsentrasi tegangan lokal. Data insiden dari pembangkit listrik siklus gabungan menunjukkan bahwa 60% retakan awal ditemukan pada kedalaman case yang kurang dari 0,45 mm, jauh di bawah spesifikasi desain yang lazimnya 0,50–0,70 mm. Kegagalan prematur ini membawa konsekuensi langsung: penggantian satu set blade bisa menelan biaya lebih dari 150.000 dolar, belum termasuk kerugian operasi karena outage yang tidak terencana. Di sinilah urgensi deteksi case depth under-spec turbine blade menjadi jelas—bukan hanya untuk menjaga keandalan, tetapi juga untuk melindungi investasi jangka panjang aset turbin.

Kondisi Awal & Tantangan

Pada sebuah inspeksi rutin di salah satu fasilitas pembangkit, teknisi menemukan keausan tidak wajar di bagian kontak root blade setelah 12.000 jam operasi. Mikroskop optik mengonfirmasi bahwa zona transisi dari lapisan keras ke inti terjadi terlalu dekat ke permukaan, menimbulkan kecurigaan case depth under-spec. Tetapi ketika laci pengukuran mikro-Vickers manual dibuka, muncul masalah baru. Operator kesulitan mengukur half-diagonal indentasi secara konsisten di bawah pencahayaan terbatas; interpretasi visual batas indentasi sering kali berbeda lebih dari 5% antar pengamat. Deviasi semacam ini sangat kritis: pada beban uji 1 kgf, perbedaan setengah diagonal sebesar 0,5 micron bisa menggeser nilai kekerasan Vickers hingga puluhan poin, mengaburkan posisi threshold 550 HV sesungguhnya.

Tantangan ini menuntut alat yang tidak hanya mampu melakukan traverse otomatis dengan presisi, tetapi juga menghilangkan subjektivitas operator. Dibutuhkan sistem pencitraan digital yang mampu menangkap geometri indentation tanpa distorsi, kemudian menghitung diagonal melalui algoritma pengenalan tepi. Tanpa otomatisasi semacam itu, pabrikan dan pemilik aset terus menerus berjudi dengan akurasi; blade yang sebenarnya under-spec bisa lolos ke lapangan, memperpendek interval perawatan secara tak terduga.

Metode Pengujian yang Digunakan

Metode andalan untuk memvalidasi profil case depth adalah traverse kekerasan mikro sesuai ASTM E384. Pada prinsipnya, serangkaian indentasi Vickers dibuat sepanjang garis lurus dari permukaan menuju inti material, membentuk profil gradien kekerasan terhadap jarak. Bedanya, kali ini eksekusi tidak lagi mengandalkan tangan manusia. Alat Penguji Kekerasan NOVOTEST TS-MCV mengambil alih seluruh rangkaian: mulai dari penerapan beban, perekaman gambar indentasi, hingga komputasi diagonal.

Indenter yang dipakai berbentuk piramida berlian dengan sudut 136°, yang akan meninggalkan jejak rhombus sempurna pada penampang melintang blade. Untuk case depth tipis—sering kali kurang dari 1 mm—kami menggunakan beban uji 1 kgf (HV1) sebagai kompromi antara resolusi spasial dan akurasi statistik. Beban ini menghasilkan jejak sekitar 40–50 micron, ideal untuk memetakan perubahan kekerasan setiap 50–100 micron.

Tabel di bawah merangkum parameter kunci alat yang digunakan:

Kekuatan utama NOVOTEST TS-MCV terletak pada CCD camera internal dan modul image processing. Saat indentasi terbentuk, kamera langsung menangkap gambar beresolusi tinggi, kemudian perangkat lunak secara otomatis mendeteksi titik sudut indentasi dan menghitung half-diagonal. Dengan pengukuran diagonal bebas bias manusia, deviasi antar indentasi berhasil ditekan di bawah 3%, jauh di bawah ambang 5% yang disyaratkan ASTM E384. Hasil setiap indentasi langsung dikonversi menjadi nilai HV dan ditempatkan dalam grafik depth vs. hardness. Threshold 550 HV pun terpetakan secara presisi; begitu kurva memotong garis tersebut, kedalaman case depth resmi ditentukan.

Implementasi Solusi di Lapangan

Di bengkel inspeksi, blade yang dicurigai mengalami under-spec langsung kami siapkan mengikuti prosedur metalografi standar. Pertama, potong cross-section tepat di bidang kritis root dovetail menggunakan abrasive cut-off wheel berpendingin air agar tidak merusak struktur mikro. Posisi potong harus tegak lurus permukaan case agar traverse berada pada arah normal. Potongan ini lalu di-mount dalam resin konduktif, digrinding bertahap hingga grit 1200, dan dipoles dengan larutan intan 1 µm untuk menghasilkan permukaan bebas gores.

Setelah sampel siap, kami mengatur parameter uji pada layar LCD NOVOTEST TS-MCV. Template traverse radial dipilih, mencakup jarak 1,2 mm dari tepi, dengan 20 titik indentasi berjarak 60 micron satu sama lain. Beban ditetapkan 1 kgf dan dwell time 10 detik. Operator cukup menempatkan sampel pada meja dan memfokuskan lensa, lalu alat menjalankan seluruh sekuens secara otomatis.

Selama proses berlangsung, monitor langsung memperlihatkan penampakan indentasi dan nilai HV yang muncul. Grafik real-time menggambarkan penurunan kekerasan dari permukaan ke inti. Begitu garis 550 HV terlampaui, operator mencatat jarak tersebut sebagai batas case depth. Dalam hitungan menit, seluruh profil selesai—informasi yang sebelumnya memerlukan belasan menit pengukuran manual subjektif kini tersaji dalam laporan digital yang siap dicetak melalui pemindai terintegrasi atau diekspor via RS-232.

Hasil dan Analisis Data

Dua set blade mewakili dua kondisi berbeda kami bandingkan. Blade Normal (sampel A) yang berasal dari lot produksi dengan proses heat treatment terkendali menunjukkan case depth 0,62 mm. Sepanjang traverse, nilai kekerasan di atas 550 HV stabil hingga kedalaman itu, kemudian menurun bertahap menuju 320 HV di inti. Sebaliknya, Blade Mencurigakan (sampel B) hanya mempertahankan kekerasan ≥550 HV sampai 0,38 mm dari permukaan. Setelah titik itu, kekerasan ambles drastis ke 470 HV dan terus menyusut—ciri khas case depth under-spec. Grafik overlay kedua profil ini sangat kontras dan langsung memperlihatkan deviasi setelah 0,35 mm, tempat sampel B sudah kehilangan integritas martensit lapisan keras.

Keandalan NOVOTEST TS-MCV tercermin dari stabilitas pengukuran half-diagonal. Pengukuran berulang pada tiga indentasi di area yang sama memperlihatkan variasi diagonal hanya <0,5 micron, atau sekitar 3% dari nilai rata-rata, sesuai klaim indeks 0,25 µm sistem optik. Sebagai perbandingan, operator yang menggunakan alat manual dengan tatap okuler biasa menghasilkan variasi hingga 7–8% akibat kelelahan dan perbedaan interpretasi. Data yang solid ini memungkinkan keputusan tegas: blade sampel B segera dipisahkan dari jalur produksi untuk investigasi lebih lanjut, mencegah pemasangannya di mesin turbin yang akan beroperasi pada putaran 3600 rpm.

Insight & Lessons Learned

Kasus ini menegaskan bahwa kekerasan permukaan saja tidak cukup menjadi jaminan kualitas sudu turbin. Banyak spesimen dengan kekerasan permukaan tinggi ternyata memiliki gradien yang menurun terlalu cepat sehingga case depth sebenarnya under-spec. Pelajaran pertama: parameter case depth wajib dimasukkan ke dalam rencana quality control rutin, bukan hanya sebagai pemeriksaan sampel saat kualifikasi proses.

Pelajaran kedua, investasi pada alat uji yang dilengkapi image processing otomatis ibarat mengasuransikan seluruh armada turbin terhadap kegagalan dini. NOVOTEST TS-MCV menghapus variabilitas antar operator, mempercepat siklus keputusan, dan memberikan data yang dapat diaudit. Dalam perhitungan bisnis, satu kasus terdeteksinya blade under-spec mampu menghindari kerugian mematikan hingga ratusan ribu dolar—sebuah return on investment yang sulit dibantah.

Terakhir, temuan ini membangun kesadaran bahwa spesifikasi desain, semisal depth 0,50 mm, harus selalu diverifikasi setelah perlakuan panas. Variasi suhu tungku, komposisi kimia wire rod, dan laju quench dapat menggeser case depth di luar toleransi. Alat pengukur yang andal adalah satu-satunya cara menutup celah tersebut.

Rekomendasi untuk Industri Serupa

Bagi pelaku industri pembangkit listrik, aerospace, dan manufaktur komponen turbin yang menghadapi tantangan serupa, langkah pertama yang mendesak adalah menstandarisasi prosedur traverse hardness berbasis ASTM E384 di seluruh pabrik. Prosedur ini harus menjadi elemen wajib dalam inspeksi penerimaan batch dan setelah proses pengerasan permukaan.

Langkah kedua, adopsi alat uji kekerasan mikro-Vickers otomatis seperti Alat Penguji Kekerasan NOVOTEST TS-MCV. Keunggulannya pada CCD camera, presisi pengukuran diagonal 0,25 µm, dan kemampuan traverse otomatis akan secara langsung menghilangkan human error yang selama ini menjadi sumber ketidakpastian. Selain itu, pelatihan operator harus diintensifkan, tidak hanya tentang cara mengoperasikan alat, tetapi juga tentang interpretasi profil hardness dan korelasi antara threshold 550 HV dengan ketahanan fatigue komponen.

Terakhir, integrasikan pengukuran case depth ke dalam rencana inspeksi berkala. Untuk komponen kritis seperti turbine blade, setiap batch produksi atau minimal setiap 500 jam operasi setelah overhaul wajib diukur ulang. Dengan pendekatan proaktif ini, risiko insiden di lapangan dapat dipangkas secara signifikan.

Kesimpulan

Alat Penguji Kekerasan NOVOTEST TS-MCV membuktikan kemampuannya sebagai instrumen vital dalam deteksi case depth under-spec turbine blade. Dengan menerapkan metode microhardness traverse ASTM E384, indenter piramida berlian 136°, dan integrasi CCD camera serta image processing, alat ini memberikan akurasi pengukuran dengan deviasi di bawah 5% pada half-diagonal indentation. Kasus blade dengan kedalaman case hanya 0,38 mm berhasil diungkap dan dicegah pemasangannya, sehingga potensi crack initiation di root dovetail tereliminasi.

Keandalan dan konsistensi data yang dihasilkan NOVOTEST TS-MCV mendorong peningkatan signifikan dalam sistem kendali mutu komponen turbin. Bagi Anda yang ingin memperkuat jaminan kualitas melalui peralatan uji kekerasan berpresisi tinggi, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian siap mendukung penyediaan instrumen ini beserta konsultasi teknis yang komprehensif. Kami tidak menyediakan jasa pengujian maupun kontraktor, tetapi fokus menyuplai teknologi tepat guna yang memberdayakan tim QC Anda untuk mencapai standar nol kegagalan.

FAQ

Apa yang dimaksud dengan case depth dan mengapa threshold 550 HV menjadi acuan?

Case depth adalah kedalaman dari permukaan material di mana kekerasannya masih di atas batas tertentu yang menandakan zona terkeras hasil proses pengerasan permukaan. Threshold 550 HV umum digunakan karena pada baja paduan rendah, nilai tersebut merepresentasikan struktur martensit penuh yang mampu menahan beban kontak dan tegangan sisa tekan. Di bawah 550 HV, ketahanan fatigue dan ketahanan aus menurun drastis.

Apa keunggulan utama NOVOTEST TS-MCV dibanding alat uji Vickers manual?

Alat ini mengintegrasikan CCD camera dan image processing yang mengukur half-diagonal indentation secara otomatis, menghilangkan subjektivitas operator. Deviasi pengukuran diagonal di bawah 3%, sementara pada alat manual bisa mencapai >7%. Selain itu, TS-MCV dapat menjalankan traverse otomatis multi-indentasi dan langsung menampilkan profil hardness vs. depth, menghemat waktu dan meningkatkan reproduktibilitas.

Apakah metode ini hanya bisa digunakan untuk turbine blade?

Tidak. Metode traverse microhardness ASTM E384 dengan threshold 550 HV dapat diterapkan pada komponen apa pun yang mengalami pengerasan permukaan, seperti roda gigi, poros, bantalan, cetakan injeksi, dan komponen aerospace. Setiap komponen yang spesifikasinya mensyaratkan case depth minimal dapat divalidasi dengan pendekatan yang sama.

Bagaimana cara memastikan akurasi hasil traverse tetap dalam batas deviasi 5%?

Pastikan preparasi sampel metalografi dilakukan dengan benar—permukaan harus halus dan bebas gores. Gunakan beban uji yang sesuai agar diagonal indentasi cukup besar untuk resolusi optik. Kalibrasi alat secara berkala menggunakan blok referensi HV bersertifikat. NOVOTEST TS-MCV dengan indeks pengukuran 0,25 µm dan autofocus image processing secara inheren menjaga deviasi tetap rendah selama kondisi operasi sesuai rekomendasi.
