Cara Mencegah White Layer Berlebih pada Nitrided Steel dengan Verifikasi Kekerasan Rockwell NOVOTEST TS-R-C

Bayangkan sebuah roda gigi transmisi di industri otomotif gagal beroperasi hanya dalam hitungan jam setelah dirakit. Bukan karena desain yang keliru atau beban berlebih, melainkan karena lapisan tipis getas di permukaan baja nitrided yang terkelupas dan memicu keausan fatal. Fenomena ini bernama spalling, dan biang keladinya kerap kali adalah white layer berlebih — lapisan senyawa intermetalik yang terbentuk tak terkendali selama proses nitriding.

Seiring meningkatnya adopsi komponen ringan berkekuatan tinggi di Indonesia, standar seperti AMS 2759/6 menuntut kontrol ketat terhadap ketebalan white layer untuk mencegah kegagalan dini. Namun, mengandalkan inspeksi metalografi destruktif yang lambat tidak lagi memadai di era manufaktur cepat ini. Di sinilah verifikasi kekerasan Rockwell dengan teknologi portabel muncul sebagai solusi strategis. Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C memungkinkan Anda mengambil keputusan berbasis data di lini produksi, memastikan parameter nitriding tepat sasaran sebelum white layer menghancurkan performa komponen.

1. Tren Utama dalam Industri Perlakuan Panas dan Nitriding di Indonesia
2. Faktor Pendorong Perubahan dalam Kontrol White Layer
3. Dampak White Layer Berlebih terhadap Kualitas Produk
4. Teknologi dan Metode Baru untuk Verifikasi White Layer dan Case Depth
5. Implikasi bagi Pelaku Industri Manufaktur dan Heat Treatment
6. Bagaimana Alat Penguji Kekerasan Rockwell Beradaptasi dengan Kebutuhan Verifikasi Nitriding
7. Upaya Meningkatkan Kualitas Berkelanjutan melalui Verifikasi Kekerasan yang Tepat
8. Kesimpulan
9. FAQ
   1. Apa itu white layer pada baja nitrided dan mengapa berbahaya?
   2. Bagaimana pengujian kekerasan Rockwell bisa mengetahui ketebalan white layer?
   3. Apakah NOVOTEST TS-R-C dapat digunakan untuk semua jenis komponen nitrided?
   4. Berapa frekuensi ideal melakukan verifikasi kekerasan untuk kontrol white layer?
10. References

Tren Utama dalam Industri Perlakuan Panas dan Nitriding di Indonesia

Lanskap manufaktur presisi di Indonesia mengalami akselerasi signifikan, terutama didorong oleh sektor otomotif dan kedirgantaraan yang terus berkembang. Permintaan akan komponen baja paduan yang tangguh namun ringan memicu adopsi proses nitriding gas dan plasma secara masif. Tidak seperti karburasi konvensional, nitriding menawarkan distorsi minimal dan ketahanan aus superior, menjadikannya pilihan favorit untuk gear presisi, poros pompa, dan komponen injektor bahan bakar.

Namun, tren ini membawa tantangan baru. Pelaku industri semakin menyadari bahwa kesuksesan nitriding tidak hanya diukur dari kedalaman difusi, melainkan juga dari karakteristik lapisan senyawa di permukaan — yang dikenal sebagai white layer. Kajian internal di berbagai pabrikan menunjukkan bahwa white layer yang tidak terkontrol menjadi salah satu penyebab utama variasi kualitas antar batch produksi. Kesadaran ini mendorong pergeseran paradigma dari sekadar mengandalkan sertifikat tungku menuju verifikasi mandiri di fasilitas produksi. Teknisi heat treatment kini membutuhkan instrumen yang mampu memberikan umpan balik cepat mengenai kekerasan permukaan sebagai indikator awal integritas lapisan nitrided.

Faktor Pendorong Perubahan dalam Kontrol White Layer

Tekanan untuk mengontrol white layer tidak lagi datang hanya dari internal quality control, melainkan dari ekosistem rantai pasok global. Penerapan standar AMS 2759/6 secara ketat oleh produsen aerospace dan otomotif kelas dunia menetapkan ambang batas maksimum ketebalan white layer, khususnya untuk komponen kritis yang mengalami beban siklik tinggi. Standar ini secara eksplisit mensyaratkan evaluasi lapisan senyawa dan memberikan catatan mengenai korelasi antara respons kekerasan dengan kualitas permukaan nitrided.

Faktor pendorong kedua datang dari tekanan Original Equipment Manufacturer (OEM) terhadap pemasok tier-1 dan tier-2 di Indonesia. Kegagalan komponen seperti gear dan shaft akibat spalling memicu klaim garansi bernilai miliaran rupiah dan berpotensi merusak reputasi supplier. Biaya recall yang tinggi memaksa pelaku industri meninggalkan inspeksi sampling berbasis keberuntungan menuju pemantauan proses yang ketat. Ketergantungan pada laboratorium metalografi dengan waktu tunggu berhari-hari kini dianggap sebagai bottleneck. Kehadiran alat pengujian kekerasan portabel yang mampu memberikan data real-time mendorong perubahan fundamental dalam sistem kontrol proses, memungkinkan operator tungku segera menyesuaikan rasio gas atau suhu apabila terdeteksi anomali kekerasan yang mengarah pada white layer berlebih.

Dampak White Layer Berlebih terhadap Kualitas Produk

White layer, yang utamanya terdiri dari fasa epsilon dan gamma prime, memiliki karakteristik getas dengan tegangan sisa yang tinggi. Ketika ketebalannya melebihi ambang kritis yang diizinkan, lapisan ini menjadi lokasi inisiasi retak yang ideal. Fenomena spalling terjadi ketika tegangan kontak berulang memicu retakan sub-permukaan yang merambat paralel dengan permukaan, mengakibatkan terkelupasnya material secara tiba-tiba.

Dampak paling signifikan dari white layer berlebih adalah penurunan drastis fatigue life komponen. Pada aplikasi dinamis seperti crankshaft dan connecting rod, inisiasi retak mikro pada white layer dapat mengurangi siklus operasi hingga 40% dibandingkan spesifikasi desain awal. Lebih jauh, white layer yang tidak homogen menciptakan sel galvanik mikroskopis yang mempercepat korosi lokal pada komponen yang beroperasi di lingkungan agresif.

Studi kasus pada industri otomotif di Asia Tenggara mengungkap bahwa kegagalan dini pada pin piston mesin diesel seringkali berkorelasi dengan white layer setebal 25 mikron atau lebih, jauh melampaui rekomendasi pabrikan. Dengan memahami bahwa kekerasan permukaan yang diukur dengan metode Rockwell dapat mengindikasikan abnormalitas morfologi lapisan senyawa, tim quality assurance dapat mencegah skenario bencana ini sebelum komponen terpasang di kendaraan akhir.

Teknologi dan Metode Baru untuk Verifikasi White Layer dan Case Depth

Pendekatan tradisional dalam mengukur white layer mengandalkan pemeriksaan metalografi: sampel dipotong, mounting, poles, dan dietsa sebelum diamati di bawah mikroskop. Metode ini destruktif, membutuhkan operator terampil, dan memakan waktu minimal empat jam. Di tengah tuntutan lean manufacturing, ketergantungan pada metalografi semata tidak lagi efisien.

Konsep efektif case depth yang diuraikan dalam AMS 2759/6 memberikan jembatan metodologis antara pengukuran kekerasan dan prediksi kualitas difusi. Alat uji kekerasan Rockwell mampu membaca resistansi material terhadap indentasi, yang berkorelasi dengan perubahan mikrostruktur termasuk keberadaan white layer. Ketika white layer terbentuk berlebih, seringkali terjadi anomali kekerasan permukaan — dapat berupa nilai yang terlalu tinggi akibat lapisan getas atau inkonsistensi pembacaan jika lapisan senyawa porous.

Untuk memberikan gambaran yang lebih jelas, berikut perbandingan antara metode verifikasi tradisional dan pendekatan modern berbasis kekerasan Rockwell portabel:

Keunggulan Rockwell tester portabel dalam konteks ini adalah kemampuannya menyajikan data kuantitatif yang dapat diintegrasikan ke dalam sistem Statistical Process Control (SPC). Dengan membangun baseline korelasi antara profil kekerasan Rockwell dan pengukuran metalografi di awal, pabrikan cukup melakukan uji metalografi secara periodik untuk validasi, sementara uji kekerasan harian menjaga konsistensi proses. Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C menjadi instrumen kritis dalam metodologi hybrid ini.

Implikasi bagi Pelaku Industri Manufaktur dan Heat Treatment

Transformasi metode kontrol white layer ini membawa sejumlah implikasi strategis bagi insinyur perlakuan panas dan manajer produksi di Indonesia. Pertama, kebutuhan investasi pada alat pengujian kekerasan portabel yang akurat dan memenuhi standar internasional menjadi prioritas. Perangkat yang hanya mampu mengukur satu skala atau memiliki tingkat akurasi rendah tidak akan mampu mendeteksi nuansa perubahan kekerasan akibat variasi white layer.

Kedua, kompetensi sumber daya manusia harus ditingkatkan. Kemampuan menginterpretasi data kekerasan tidak lagi terbatas pada sekadar membaca angka di layar, melainkan memahami bagaimana deviasi kecil pada nilai HRC mengindikasikan potensi pertumbuhan white layer yang tidak terkendali. Program pelatihan operator dan instruksi kerja yang terdokumentasi menjadi fondasi sistem mutu yang tangguh.

Dari perspektif operasional, integrasi pengukuran kekerasan ke dalam SPC memungkinkan pemantauan real-time terhadap kapabilitas proses. Batas kontrol atas dan bawah pada skala Rockwell dapat ditetapkan berkorelasi dengan ketebalan white layer maksimum yang diizinkan. Begitu data menunjukkan tren menuju batas kontrol, tim engineering dapat segera mengintervensi parameter tungku sebelum menghasilkan produk di luar spesifikasi. Pendekatan proaktif ini secara langsung mengurangi scrap, biaya inspeksi berlebihan, dan yang terpenting, risiko lolosnya komponen cacat ke pelanggan.

Bagaimana Alat Penguji Kekerasan Rockwell Beradaptasi dengan Kebutuhan Verifikasi Nitriding

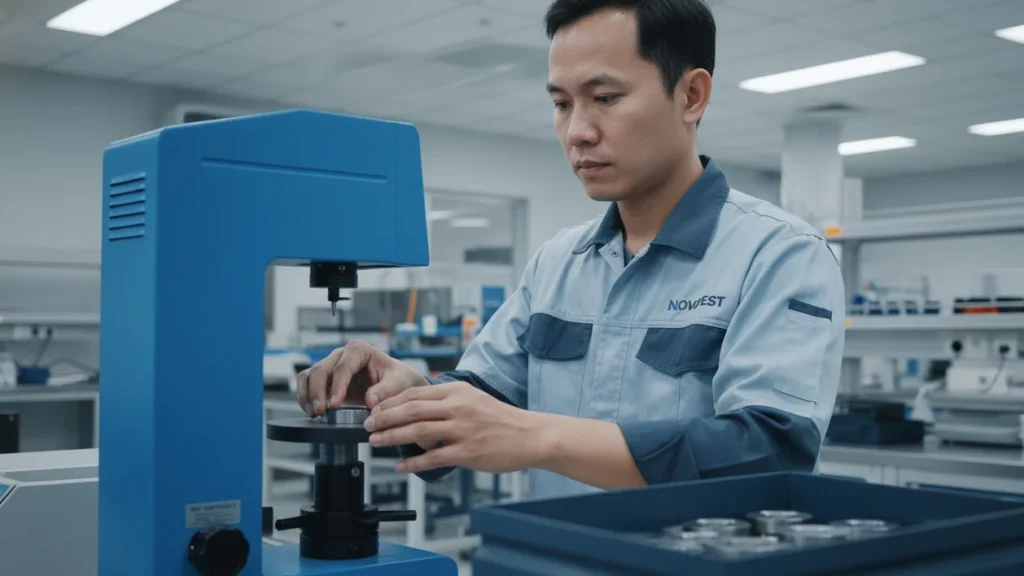

Tidak semua alat uji kekerasan diciptakan sama, terutama untuk kebutuhan verifikasi komponen nitrided yang menuntut akurasi tinggi dan fleksibilitas. Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C mengakomodasi tuntutan ini melalui desain canggih yang menggabungkan digitalisasi presisi dengan konstruksi kokoh untuk lingkungan industri. Inti dari kemampuan verifikasinya terletak pada jangkauan skala pengukuran yang luas — dari HRA untuk material sangat keras hingga HRK — memungkinkan karakterisasi tepat untuk berbagai baja nitrided.

Skala HRC dan HRA menjadi sangat relevan untuk mendeteksi karakteristik lapisan nitrided, mengingat white layer memiliki kekerasan ekstrem yang memerlukan indentor berlian berkualitas tinggi. NOVOTEST TS-R-C menggunakan Conical Rockwell diamond indenter dengan sudut apex 120 derajat, didukung beban uji bervariasi mulai dari 60kg hingga 150kg, sehingga mampu menembus lapisan senyawa tipis dan memberikan respons dari material substrat di bawahnya. Resolusi pengukuran 0.1 dengan akurasi di bawah 1.0% menjamin bahwa perubahan kecil pada kekerasan — yang mungkin menjadi sinyal awal anomali white layer — dapat terdeteksi secara konsisten.

Fitur penyimpanan data digital dan antarmuka RS-232 membawa kemampuan traceability yang esensial bagi dokumentasi mutu. Hasil pengukuran yang tercatat secara otomatis menghilangkan risiko human error dalam pencatatan manual dan memudahkan audit kepatuhan terhadap standar pelanggan. Dengan berat bersih 86 kg, meskipun dikategorikan portabel untuk instalasi permanen di lini, konstruksinya tetap memungkinkan pengujian komponen besar dengan tinggi sampel hingga 100 mm, menjadikannya fleksibel untuk beragam geometri part nitrided di industri.

Upaya Meningkatkan Kualitas Berkelanjutan melalui Verifikasi Kekerasan yang Tepat

Membangun sistem perbaikan berkelanjutan dalam mengontrol white layer mensyaratkan pendekatan terstruktur. Siklus PDCA — Plan, Do, Check, Act — menjadi kerangka kerja ideal. Pada fase Plan, tim menetapkan target nilai kekerasan Rockwell yang berkorelasi dengan ketebalan white layer optimal berdasarkan studi baseline awal. Studi ini dilakukan dengan menguji sampel secara metalografi dan memetakan hasil kekerasannya menggunakan NOVOTEST TS-R-C pada titik yang sama.

Pada fase Do, pengukuran kekerasan rutin dijalankan pada setiap batch produksi. Data yang terkumpul pada fase Check dianalisis menggunakan kendali proses statistik untuk mengidentifikasi penyimpangan sebelum menghasilkan white layer berlebih. Jika terdeteksi pergeseran rata-rata kekerasan, fase Act dijalankan dengan menyesuaikan parameter nitriding seperti potensial nitrogen, durasi proses, atau suhu tungku.

Pelatihan operator menjadi elemen kritis yang tidak boleh diabaikan. Pemahaman bahwa pengujian Rockwell bukan sekadar menekan indenter ke komponen, melainkan bagian dari strategi pengendalian proses, akan meningkatkan disiplin dan kualitas data. Ke depan, perusahaan yang melakukan benchmarking dengan praktik terbaik global akan melihat verifikasi non-destruktif berbasis kekerasan sebagai standard operational procedure, bukan sekadar opsi. Untuk mendukung kebutuhan ini, penyedia solusi alat ukur memainkan peran vital dalam mensuplai teknologi yang dapat diandalkan. CV. Java Multi Mandiri, sebagai distributor alat ukur dan pengujian, hadir untuk memastikan pelaku industri manufaktur Indonesia memiliki akses terhadap instrumen seperti NOVOTEST TS-R-C yang mendukung proses pengendalian kualitas nitriding secara presisi dan berkesinambungan.

Kesimpulan

Risiko white layer berlebih pada komponen nitrided bukanlah persoalan yang bisa diabaikan oleh pelaku industri perlakuan panas. Dampaknya yang langsung mengarah pada spalling, penurunan fatigue life, dan kegagalan komponen kritis menuntut pergeseran dari pendekatan inspeksi tradisional menuju verifikasi berbasis data. Standar AMS 2759/6 telah memberikan kerangka, dan teknologi pengujian kekerasan Rockwell portabel menawarkan metode implementasi yang praktis dan non-destruktif.

Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C memanifestasikan solusi ideal bagi industri presisi saat ini. Dengan akurasi di bawah 1.0%, rentang skala yang komprehensif untuk baja nitrided, dan kemampuan penyimpanan data digital, instrumen ini mentransformasi pengukuran kekerasan dari sekadar uji rutin menjadi alat kontrol proses yang strategis. Integrasinya dalam siklus PDCA memungkinkan pabrikan bereaksi cepat terhadap deviasi parameter nitriding sebelum white layer berlebih terlanjur terbentuk. Bagi para profesional yang bertanggung jawab atas keandalan produk, mengadopsi metode verifikasi modern ini bukan lagi tentang memenuhi spesifikasi minimum, melainkan tentang membangun keunggulan kompetitif melalui kualitas yang konsisten.

FAQ

Apa itu white layer pada baja nitrided dan mengapa berbahaya?

White layer adalah lapisan senyawa intermetalik, terutama fasa epsilon dan gamma prime, yang terbentuk di permukaan komponen selama proses nitriding. Lapisan ini sangat keras namun getas. Ketika ketebalannya berlebih dan terpapar tegangan kontak berulang, white layer mudah mengalami spalling — terkelupasnya serpihan material yang menciptakan konsentrasi tegangan dan mempercepat kegagalan fatik, aus abrasif, serta korosi lokal pada komponen.

Bagaimana pengujian kekerasan Rockwell bisa mengetahui ketebalan white layer?

Pengujian Rockwell secara langsung tidak mengukur ketebalan white layer dalam satuan mikron, melainkan membaca resistansi material terhadap indentasi. Dalam praktik industri, tim heat treatment membangun korelasi statistik antara profil kekerasan permukaan dan ketebalan white layer yang diukur melalui metalografi di awal. Setelah baseline terbentuk, nilai kekerasan yang menyimpang dari rentang kendali mengindikasikan potensi white layer berlebih, memungkinkan intervensi proses tanpa perlu uji destruktif setiap saat.

Apakah NOVOTEST TS-R-C dapat digunakan untuk semua jenis komponen nitrided?

NOVOTEST TS-R-C dirancang dengan rentang skala yang luas (HRA, HRB, HRC, dan lainnya) serta beban uji yang dapat disesuaikan, sehingga kompatibel untuk mayoritas komponen nitrided. Alat ini mampu menguji baja perkakas nitrided keras, baja paduan rendah dengan case depth sedang, hingga material yang lebih lunak. Dengan tinggi sampel maksimum 100 mm (dan opsi hingga 210 mm tanpa penutup pelindung), berbagai geometri part seperti gear, poros, dan ring bearing dapat diakomodasi.

Berapa frekuensi ideal melakukan verifikasi kekerasan untuk kontrol white layer?

Frekuensi ideal bergantung pada volume produksi, kekritisan komponen, dan kapabilitas proses yang telah terbukti. Sebagai praktik umum dalam SPC, verifikasi kekerasan dilakukan pada awal setiap batch atau setiap pergantian setup tungku. Untuk komponen kritis keselamatan, frekuensi dapat ditingkatkan menjadi setiap jam produksi. Data yang terkumpul akan menunjukkan stabilitas proses; proses yang stabil dan kapabel memungkinkan pengurangan frekuensi uji secara bertahap tanpa mengorbankan kualitas.

Rekomendasi Hardness Tester

References

1. AMS 2759/6B, “Gas Nitriding and Heat Treatment of Low-Alloy Steel Parts,” SAE International, 2018.
2. Davis, J.R., Ed., “Surface Hardening of Steels: Understanding the Basics,” ASM International, 2002, pp. 127-152.
3. Herring, D.H., “A Discussion of White Layer Formation in Nitriding,” Industrial Heating Magazine, August 2019.
4. Pye, D., “Practical Nitriding and Ferritic Nitrocarburizing,” ASM International, 2003, pp. 49-71.
5. NOVOTEST, “Technical Datasheet for Hardness Tester TS-R Series,” NOVOTEST Official Documentation, 2023.
