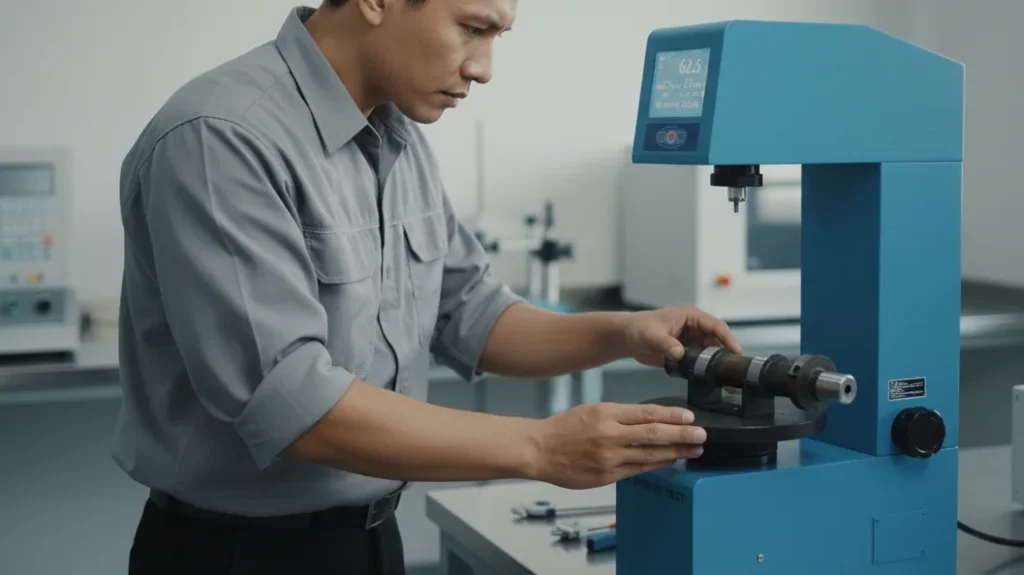

Alat Penguji Kekerasan NOVOTEST TS-SR-C: Analisis Penyebab Case Depth Tidak Seragam pada Camshaft

Setiap tahun, industri otomotif global menghadapi tantangan besar berupa klaim garansi yang berkaitan dengan kegagalan komponen mesin. Salah satu penyumbang signifikan adalah keausan prematur pada camshaft, sebuah komponen vital yang mengatur timing katup. Data dari berbagai penelitian menunjukkan bahwa lebih dari 15 persen kegagalan camshaft di lapangan berakar pada masalah heat treatment, dengan variasi kedalaman pengerasan atau case depth sebagai biang keladi utamanya. Mengapa variasi kecil dalam kedalaman pengerasan yang hanya berbeda sepersepuluh milimeter bisa mengakibatkan kerusakan mesin yang bersifat katastropik? Jawabannya terletak pada integritas struktural yang sangat bergantung pada keseragaman lapisan keras. Di sinilah peran Alat Penguji Kekerasan NOVOTEST TS-SR-C menjadi krusial, bukan sekadar sebagai instrumen, melainkan sebagai gerbang pertama yang mengidentifikasi anomali sebelum komponen meninggalkan lantai produksi dan menjalankan tugas beratnya.

1. Apa Itu Case Depth Tidak Seragam pada Camshaft?
2. Penyebab Case Depth Tidak Seragam pada Camshaft
3. Dampak Case Depth Tidak Seragam terhadap Performa Camshaft
4. Cara Mendeteksi dan Mencegah Case Depth Tidak Seragam
5. Peran Alat Penguji Kekerasan NOVOTEST TS-SR-C dalam Solusi
   1. Komparasi Metode Inspeksi Case Depth
6. Studi Kasus: Identifikasi Variasi Case Depth dengan NOVOTEST TS-SR-C
7. Kesimpulan
8. FAQ
   1. Apa bedanya total case depth dan effective case depth?
   2. Mengapa case depth camshaft harus seragam?
   3. Bagaimana cara NOVOTEST TS-SR-C mengukur case depth hanya dengan uji kekerasan?
   4. Apakah NOVOTEST TS-SR-C bisa digunakan untuk material selain baja carburizing?
   5. Berapa biaya kegagalan akibat case depth tidak seragam dibanding investasi alat uji?
9. References

Apa Itu Case Depth Tidak Seragam pada Camshaft?

Dalam proses carburizing, permukaan baja karbon rendah diperkaya dengan karbon pada suhu tinggi untuk menghasilkan lapisan permukaan yang keras dan tahan aus, sementara inti material tetap ulet. Lapisan yang mengeras inilah yang disebut case. Total case depth mengacu pada seluruh kedalaman di mana terjadi perubahan kimiawi, sedangkan effective case depth (ECD) adalah titik kritis di lapisan tersebut yang memiliki nilai kekerasan spesifik, umumnya setara dengan 550 HV pada standar internasional. Ketika berbicara tentang camshaft, khususnya area lobe yang mengalami gesekan ekstrem dengan lifter atau rocker arm, ECD memegang peranan kunci.

Camshaft memiliki geometri yang tidak sederhana. Profil lobe yang tidak rata, kombinasi nose, flank, dan base circle, menciptakan tantangan distribusi tegangan yang unik. Ketidakseragaman case depth terjadi ketika lapisan keras ini memiliki ketebalan yang bervariasi di sepanjang permukaan lobe dan area di sekitarnya, seringkali tanpa bisa dideteksi oleh inspeksi visual. Produsen biasanya menetapkan kriteria penerimaan yang sangat ketat, seringkali mensyaratkan ECD pada rentang toleransi ±0.1 mm dari target, misalnya 0.8–1.0 mm. Variasi di luar toleransi itu, meski hanya nol koma dua milimeter, dapat menjadi titik inisiasi kegagalan fatal ketika komponen beroperasi di bawah beban berulang.

Penyebab Case Depth Tidak Seragam pada Camshaft

Analisis case depth tidak seragam pada komponen presisi seperti camshaft selalu mengarah pada satu kunci utama: stabilitas lingkungan karburasi. Penyebab paling dominan adalah distribusi atmosfer furnace yang tidak merata akibat desain fixture atau penempatan komponen. Ketika gas karbon tidak mampu mengalir secara laminar dan seragam di sekitar lobe, area yang mengalami turbulensi atau stagnasi gas akan memiliki carbon potential yang jauh lebih rendah. Akibatnya, laju difusi karbon ke dalam matriks baja di area tersebut melambat, menghasilkan case depth yang lebih dangkal.

Gradien suhu di dalam furnace memperparah masalah ini. Laju difusi karbon adalah fungsi eksponensial dari suhu; perbedaan suhu lima derajat Celsius saja dalam satu batch dapat menghasilkan variasi ECD yang terukur. Komposisi gas yang tidak stabil akibat kontrol endothermic gas yang buruk atau kebocoran pada sistem juga menyebabkan fluktuasi carbon potential secara temporal. Lebih jauh, desain camshaft itu sendiri berpengaruh signifikan. Adanya lubang oli atau fitur undercut di sekitar lobe menciptakan area shadowing effect di mana aliran gas tidak bisa melakukan penetrasi optimal. Kontaminasi residual seperti cairan pemotongan atau oksida ringan dari proses pemesinan sebelumnya yang tidak dibersihkan sempurna juga mampu menjadi barrier yang menghambat penyerapan karbon di titik-titik spesifik.

Dampak Case Depth Tidak Seragam terhadap Performa Camshaft

Konsekuensi dari analisis case depth tidak seragam pada camshaft bukanlah masalah akademis; ini adalah ancaman mekanis yang nyata. Lobe dengan ECD lebih dangkal dari spesifikasi akan kehilangan dukungan terhadap tegangan tekan sisa yang terinduksi selama proses quenching. Ketika camshaft berputar dan bertemu dengan roller follower, area tersebut akan mengalami keausan adhesif atau abrasif secara prematur. Fenomena spalling atau pitting muncul ketika tegangan kontak Hertzian melampaui kekuatan fatik material di lapisan yang terlalu tipis, mengelupaskan material dan menciptakan kawah mikroskopis.

Lebih dari itu, ketidakseragaman ini menciptakan perbedaan profil tegangan sisa di sepanjang lobe. Saat satu area dengan ECD yang dalam memiliki tegangan kompresif yang menjaga retakan tetap tertutup, area dengan ECD dangkal didominasi tegangan tarik yang justru mempercepat propagasi retak. Dampaknya adalah penurunan drastis pada fatigue life. Secara sistemik, keausan yang tidak merata ini mengubah profil lobe secara asimetris, mengacaukan durasi bukaan katup, menimbulkan getaran dan kebisingan mesin yang tidak normal, dan pada skenario terburuk, memicu kegagalan fatal pada rantai timing akibat hentakan balik yang tidak terduga.

Cara Mendeteksi dan Mencegah Case Depth Tidak Seragam

Mencegah kegagalan masif membutuhkan deteksi yang ketat. Metode yang diakui sebagai standar emas adalah destructive test menggunakan microhardness traverse. Metode ini memplot profil kekerasan dari permukaan hingga inti untuk menentukan titik ECD secara presisi. Namun, metode ini memakan waktu dan menghancurkan sampel, menjadikannya tidak ideal untuk inspeksi produksi massal yang membutuhkan kecepatan.

Untuk kontrol langsung di lini produksi, alat uji kekerasan Superficial Rockwell seperti NOVOTEST TS-SR-C menjadi solusi elegan. Instrumen ini memungkinkan teknisi memverifikasi kekerasan permukaan, yang secara empiris berkorelasi kuat dengan ECD, tanpa merusak komponen. Pencegahan di sisi proses melibatkan inspeksi berkala atmosfer furnace menggunakan sensor karbon dan shim stock test untuk memverifikasi carbon potential. Optimasi fixture sangat krusial; mendesain ulang tata letak muatan (charge layout) untuk memastikan setiap camshaft mendapat paparan gas yang setara. Akhirnya, semua data pengukuran harus dikumpulkan dalam kerangka Statistical Process Control (SPC) untuk mengidentifikasi tren penyimpangan sebelum menghasilkan scrap massal.

Peran Alat Penguji Kekerasan NOVOTEST TS-SR-C dalam Solusi

Di tengah kompleksitas analisis case depth tidak seragam, Alat Penguji Kekerasan NOVOTEST TS-SR-C tampil sebagai instrumen yang mentransformasi paradigma quality control dari reaktif menjadi proaktif. Sebagai perangkat Superficial Rockwell digital, TS-SR-C menggunakan beban uji ringan yang terdefinisi baik pada 15 kgf, 30 kgf, dan 45 kgf. Kemampuan ini sangat esensial karena memungkinkan pengukuran langsung pada area sempit lobe camshaft tanpa menimbulkan deformasi pada lapisan tipis yang mengeras.

Dengan dukungan enam skala pengukuran (HR15N, HR30N, HR45N, HR15T, HR30T, HR45T), teknisi dapat memilih rentang yang paling sensitif terhadap perubahan mikrostruktur hasil karburasi. Resolusi kekerasan 0.5 HR yang dimiliki alat ini memberikan sensitivitas tinggi untuk membedakan area dengan penetrasi karburisasi yang cukup dan yang tidak. Fitur korelasinya memungkinkan konversi otomatis nilai kekerasan menjadi estimasi ECD, menjembatani kebutuhan kontrol cepat di produksi dengan standar akurasi laboratorium. Dengan akuisisi data digital melalui port RS232 dan printer internal, perangkat ini menghilangkan potensi kesalahan pencatatan manual dan menyediakan data yang siap diintegrasikan ke dalam sistem SPC, memastikan setiap anomali proses langsung terdeteksi dan diperbaiki secara real-time.

Komparasi Metode Inspeksi Case Depth

Studi Kasus: Identifikasi Variasi Case Depth dengan NOVOTEST TS-SR-C

Sebuah produsen komponen otomotif menerima laporan dari jaringan servis mengenai kasus keausan prematur pada camshaft mesin 4-silinder setelah jarak tempuh sekitar 10.000 kilometer. Spesifikasi teknis menyatakan effective case depth (ECD) pada lobe harus berada dalam rentang 0.8 hingga 1.0 mm. Tim quality control melakukan analisis case depth tidak seragam sebagai hipotesis awal. Pengamatan dengan metode etsa nital menunjukkan indikasi visual adanya lapisan yang menipis di sekitar area tertentu, namun tim perlu data kuantitatif sebelum menjatuhkan vonis pada proses carburizing.

Mereka kemudian menggunakan Alat Penguji Kekerasan NOVOTEST TS-SR-C untuk memetakan kekerasan di 20 titik yang mengelilingi satu lobe camshaft yang dicurigai. Pada area nose dan flank utama, nilai HR15N terbaca konsisten di atas skala 91, mengindikasikan ECD yang sesuai spesifikasi. Namun, pada titik-titik di transisi flank menuju base circle yang berdekatan dengan lubang oli, nilai HR15N anjlok ke bawah 88. Korelasi data kekerasan ini mengestimasi ECD di area tersebut hanya mencapai 0.4 mm, jauh di bawah batas minimal.

Analisis lanjutan mengungkap bahwa dinamika aliran gas di sekitar fitur lubang oli menciptakan zona resirkulasi yang menghambat replenishment karbon aktif. Tim process engineering segera melakukan tindakan perbaikan dengan menyesuaikan sudut orientasi camshaft di dalam fixture untuk memecah dead zone aliran gas, bersamaan dengan meningkatkan flow rate gas pembawa. Setelah penyesuaian, sampel dari batch baru diuji kembali menggunakan NOVOTEST TS-SR-C yang sama. Hasilnya menunjukkan distribusi nilai HR15N yang seragam di seluruh profil lobe, mengonfirmasi pemulihan ECD ke rentang 0.82–0.95 mm. Seluruh data pengukuran dari alat tersebut terekam secara digital, membentuk bukti traceability yang kuat untuk laporan kualitas.

Kesimpulan

Analisis case depth tidak seragam pada camshaft mengungkapkan bahwa masalah mikroskopis ini memiliki konsekuensi makro yang tidak bisa ditoleransi oleh standar keandalan otomotif modern. Akar penyebabnya, yang seringkali bersarang pada distribusi gas carburizing yang tidak optimal di dalam furnace, harus dikendalikan secara ketat. Pengukuran ECD dengan metode microhardness traverse memang memberikan akurasi referensi, namun kebutuhan akan kontrol non-destruktif yang cepat di lantai produksi menjadikan Alat Penguji Kekerasan NOVOTEST TS-SR-C sebagai aset strategis yang tidak tergantikan.

Kemampuannya dalam memetakan variasi kekerasan pada geometri lobe yang sulit memberikan peringatan dini yang berharga sebelum batch yang tidak seragam lolos ke konsumen. Bagi para profesional di bidang rekayasa kualitas, berinvestasi pada alat uji kekerasan digital yang presisi dan terintegrasi adalah langkah fundamental untuk memastikan bahwa setiap komponen yang keluar dari jalur produksi telah memenuhi standar ketangguhan yang dijanjikan. Untuk mendukung proses pengendalian kualitas Anda, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian menyediakan NOVOTEST TS-SR-C dan solusi pengukuran lainnya yang membantu Anda mempertahankan konsistensi produk di tingkat tertinggi.

FAQ

Apa bedanya total case depth dan effective case depth?

Total case depth adalah kedalaman di mana komposisi kimia material berbeda dari material inti, terdeteksi hingga titik di mana tidak ada perubahan visual atau kimiawi lagi. Sementara itu, effective case depth (ECD) adalah kedalaman spesifik di mana kekerasan mencapai nilai kritis tertentu, biasanya 550 HV. ECD adalah parameter yang lebih fungsional karena langsung berkorelasi dengan kemampuan mekanis lapisan keras dalam menahan beban dan keausan.

Mengapa case depth camshaft harus seragam?

Camshaft menerima beban siklik dan kontak yang sangat tinggi secara berulang. Case depth yang seragam memastikan seluruh permukaan lobe memiliki ketahanan aus dan distribusi tegangan sisa yang identik. Ketidakseragaman menciptakan titik lemah struktural yang bertindak sebagai konsentrator tegangan, memicu keausan dini, retakan, dan menurunkan umur fatik komponen secara drastis.

Bagaimana cara NOVOTEST TS-SR-C mengukur case depth hanya dengan uji kekerasan?

NOVOTEST TS-SR-C tidak mengukur case depth secara langsung seperti alat ukur panjang. Alat ini menggunakan metode uji kekerasan Superficial Rockwell yang menggunakan indentor dengan penetrasi dangkal, sehingga responsnya sangat sensitif terhadap kondisi kekerasan lapisan permukaan. Melalui studi korelasi empiris yang telah divalidasi, nilai kekerasan yang terukur pada skala tertentu dikonversi menjadi estimasi effective case depth.

Apakah NOVOTEST TS-SR-C bisa digunakan untuk material selain baja carburizing?

Ya, NOVOTEST TS-SR-C adalah alat uji kekerasan universal. Dengan berbagai skala dan gaya uji, alat ini mampu mengukur material lain seperti baja nitrided, baja perkakas yang diinduksi panas, logam non-ferro dengan lapisan tipis, hingga material dengan geometri spesifik yang membutuhkan jejak indentasi minimal.

Berapa biaya kegagalan akibat case depth tidak seragam dibanding investasi alat uji?

Biaya kegagalan bersifat eksponensial. Biaya ini mencakup penggantian komponen, klaim garansi, inspeksi massal, hingga potensi kerusakan mesin yang lebih luas dan litigasi. Sebaliknya, investasi pada alat uji kekerasan seperti NOVOTEST TS-SR-C adalah biaya preventif yang tetap dan terukur, melindungi perusahaan dari risiko kerugian finansial dan kerusakan reputasi yang jauh lebih besar akibat lolosnya produk cacat ke pasar.

Rekomendasi Hardness Tester

References

1. Davis, J. R. (2002). Surface Hardening of Steels: Understanding the Basics. ASM International.
2. Krauss, G. (2015). Steels: Processing, Structure, and Performance. ASM International.
3. International Organization for Standardization. (2015). ISO 6508-2: Metallic materials — Rockwell hardness test — Part 2: Verification and calibration of testing machines and indenters.
4. Parrish, G. (1999). Carburizing: Microstructures and Properties. ASM International.
5. ASTM International. (2020). ASTM E18-20: Standard Test Methods for Rockwell Hardness of Metallic Materials.
