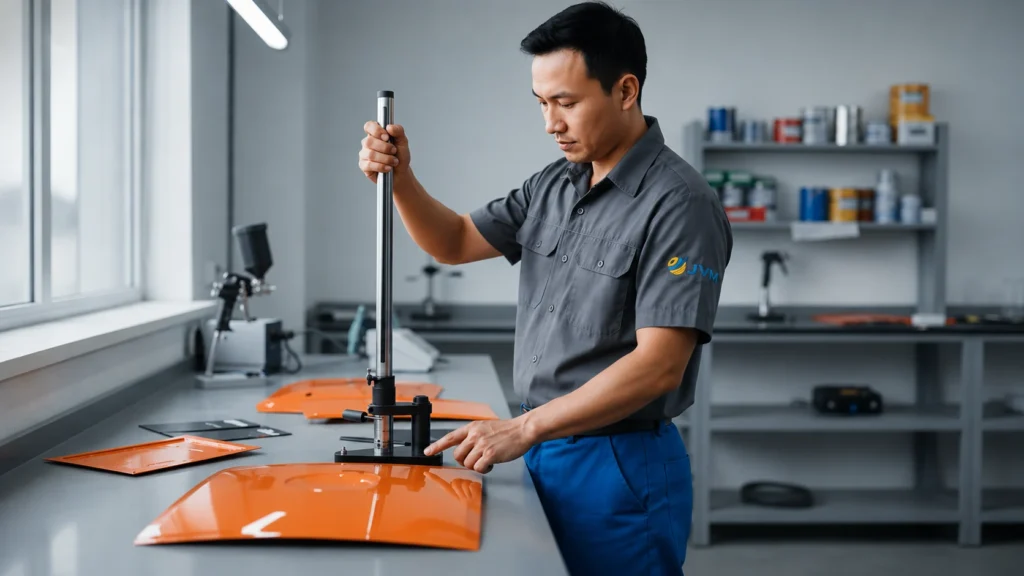

Impact Tester NOVOTEST STRIKE UNIVERSAL: Cara Deteksi Intercoat Delamination pada Cat Otomotif

Bayangkan lini produksi Anda baru saja merilis seribu unit kendaraan. Enam bulan berselang, puluhan keluhan pelanggan masuk: cat pada panel pintu mulai melepuh, pengelupasan muncul tanpa goresan, dan permukaan kehilangan kilau premiumnya. Anda memeriksa catatan quality control. Semua angka adhesi hasil uji gores menunjukkan nilai sempurna. Di sinilah urgensi sesungguhnya bermula—intercoat delamination, sebuah kegagalan tersembunyi di antara lapisan cat yang tidak mampu diungkap oleh metode konvensional. Kegagalan ini menggerogoti reputasi dan memicu klaim garansi masif yang menguras margin.

Standar internasional ASTM D2794 hadir untuk mengisi celah buta ini, dan Impact Tester NOVOTEST STRIKE UNIVERSAL menerjemahkan standar tersebut menjadi simulasi benturan terkontrol yang akurat. Alat ini tidak sekadar menjatuhkan beban; ia mengungkap titik lemah di antarmuka primer, basecoat, dan clearcoat sebelum produk menyentuh jalan raya. Hasil nyata dari lantai pengujian membuktikan bahwa investasi pada metode ini mampu mencegah kerugian besar, mengubah pendekatan reaktif menjadi sistem quality assurance prediktif yang terukur. Inilah titik balik di mana data kuantitatif berbicara lebih keras daripada asumsi visual.

1. Latar Belakang Masalah
2. Kondisi Awal dan Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight dan Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa itu intercoat delamination pada cat otomotif?
   2. Bagaimana cara Impact Tester NOVOTEST STRIKE UNIVERSAL mendeteksi delaminasi antar lapisan?
   3. Apakah ASTM D2794 berlaku untuk semua jenis coating otomotif?
   4. Apakah alat ini dapat digunakan untuk menguji cat pada substrat non-logam?
10. References

Latar Belakang Masalah

Intercoat delamination merupakan fenomena pemisahan adhesif yang terjadi secara eksklusif di antara lapisan coating, tanpa melibatkan kegagalan pada antarmuka coating-substrat. Pada sistem cat otomotif modern yang umumnya terdiri dari primer, basecoat metalik, dan clearcoat akrilik, setiap lapisan memiliki fungsi spesifik: perlindungan korosi, estetika warna, dan kilau protektif. Ketiga lapisan ini harus membentuk ikatan kimia dan mekanik yang sinergis. Namun, berbagai faktor produksi sering kali merusak harmoni tersebut. Inkompatibilitas kimia antara resin basecoat dan hardener clearcoat, profil curing yang tidak sempurna akibat fluktuasi suhu oven, serta akumulasi stress termal dan mekanik selama siklus hidup kendaraan menjadi pemicu utama delaminasi tersembunyi ini.

Metode pengujian adhesi konvensional seperti cross-cut test (uji gores) sering kali gagal mendeteksi kegagalan spesifik ini. Uji gores bekerja efektif untuk mengevaluasi adhesi pada antarmuka coating-substrat, namun tidak mampu mengisolasi kelemahan spesifik di antara lapisan coating itu sendiri. Hasilnya, panel dengan intercoat delamination laten dapat lolos dari inspeksi kualitas dan baru menunjukkan gejala setelah terpapar siklus termal, kelembaban, dan getaran di lapangan. Konsekuensinya bersifat kaskade: pengelupasan parsial clearcoat memajankan basecoat ke lingkungan agresif, memicu korosi dini, dan secara drastis menurunkan nilai estetika kendaraan. Industri otomotif menghadapi kebutuhan mendesak akan metode uji benturan terstandar yang mampu menstimulasi kegagalan tersembunyi ini secara terkontrol, memungkinkan identifikasi akar masalah sebelum komponen terpasang pada kendaraan.

Kondisi Awal dan Tantangan

Sebuah lini pengecatan otomotif mengalami anomali signifikan pada panel pintu kendaraan yang telah dipasarkan. Tim quality assurance menerima laporan dari layanan purna jual mengenai kasus lepuh mikro dan pengelupasan parsial pada lapisan clearcoat setelah periode pemakaian enam bulan. Sistem coating yang diterapkan merupakan konfigurasi standar industri: epoxy primer sebagai fondasi anti-korosi, basecoat metalik sebagai pembawa warna, dan clearcoat akrilik sebagai lapisan pelindung akhir. Secara visual, kerusakan tampak sebagai kawah kecil dengan fragmen clearcoat terlepas, menyisakan permukaan basecoat yang masih intak.

Investigasi awal menggunakan metode uji tarik (pull-off adhesion test) dan uji gores sesuai standar ISO 2409 memberikan hasil yang mengecewakan—semua sampel menunjukkan nilai adhesi yang memenuhi spesifikasi. Kemungkinan besar, kegagalan terjadi secara kohesif di dalam lapisan atau pada antarmuka yang sangat tipis, bukan pada antarmuka coating-substrat yang biasa diukur. Tantangan utama yang dihadapi adalah menentukan lokasi pasti antarmuka lemah tanpa harus melakukan analisis cross-section destruktif yang mahal dan memakan waktu. Setiap panel yang dianalisis dengan metode potong melintang memerlukan persiapan metalografi yang rumit. Tim membutuhkan metode cepat, repeatable, dan mampu memusatkan tegangan secara spesifik pada zona antar lapisan. Keputusan strategis jatuh pada implementasi impact test sesuai ASTM D2794 menggunakan Impact Tester NOVOTEST STRIKE UNIVERSAL sebagai metode investigasi alternatif yang menjanjikan hasil diagnostik jelas tanpa menghancurkan sampel secara total.

Metode Pengujian yang Digunakan

Impact Tester NOVOTEST STRIKE UNIVERSAL beroperasi berdasarkan prinsip drop weight test yang telah lama menjadi standar industri. Alat ini memanfaatkan beban jatuh bebas dengan hemisphere impacter untuk mendistribusikan energi benturan secara terfokus pada area uji. Spesifikasi teknisnya mencakup kapasitas energi hingga 160 in-lb, dengan dimensi keseluruhan maksimal 1340 x 275 x 220 mm dan berat total 16 kg yang menjamin stabilitas selama pengoperasian. Tersedia pilihan beban 0,5 kg, 1 kg, dan 1,5 kg yang dikombinasikan dengan ketinggian jatuh variabel pada skala 1200 mm atau 500 mm, memberikan presisi akurasi ±0,5 mm. Diameter bola striker tersedia dalam ukuran 8 mm, 14,1 mm, atau 15 mm, menyesuaikan dengan jenis material dan ketebalan coating yang diuji.

Prosedur pengujian mengacu ketat pada ASTM D2794, standar internasional untuk pengujian ketahanan benturan coating organik. Sampel yang digunakan merupakan pelat baja berlapis dengan ukuran 150×100 mm, dipersiapkan sesuai spesifikasi pabrikan otomotif. Sebelum memulai, operator melakukan kalibrasi untuk memastikan jalur jatuh bebas vertikal tanpa friksi. Parameter awal diatur pada energi benturan 20 in-lb menggunakan beban 1 kg dengan penyesuaian ketinggian. Setelah beban dilepaskan, panel segera diangkat untuk inspeksi visual menggunakan loupe pembesar 10x guna mengidentifikasi pola kerusakan.

Kriteria evaluasi utama meliputi retak melingkar (circular cracking), retak radial yang menjalar keluar, dan—yang paling kritis—ekstensi delaminasi antar lapisan yang terlihat sebagai area terang mengelilingi titik impak. Area terang ini merupakan indikator langsung pemisahan adhesif di mana lapisan atas terangkat, menciptakan celah udara yang memantulkan cahaya. Keunggulan NOVOTEST STRIKE UNIVERSAL terletak pada kemudahan pengaturan parameter, konsistensi hasil yang tinggi (repeatability), dan kompatibilitasnya dengan dokumentasi digital jika dilengkapi kamera inspeksi.

Tabel spesifikasi utama Impact Tester NOVOTEST STRIKE UNIVERSAL:

Implementasi Solusi di Lapangan

Implementasi pengujian dilakukan di laboratorium quality assurance pabrik pengecatan, memanfaatkan fasilitas yang telah diatur pada suhu ruang terkontrol 23±2°C sesuai persyaratan ASTM D2794. Protokol pengujian menetapkan parameter spesifik untuk investigasi ini: massa beban 2 lb (sekitar 0,9 kg), ketinggian jatuh disetel untuk menghasilkan energi benturan 40 in-lb, berdasarkan perhitungan bahwa energi ini cukup untuk menginduksi kegagalan pada coating berkualitas marginal tanpa menghancurkan sampel secara eksplosif. Penetapan energi ini penting—terlalu rendah tidak akan mengungkap delaminasi, terlalu tinggi akan menimbulkan kerusakan substrat yang mengaburkan analisis.

Sebanyak 10 panel dipilih secara acak dari batch produksi yang bermasalah (batch tertuduh), dan 5 panel lainnya diambil dari batch yang telah terbukti berkinerja baik di lapangan sebagai kontrol positif. Setiap panel distempel dengan kode identifikasi unik untuk menjaga ketertelusuran data. Segera setelah benturan, operator melakukan pemeriksaan dengan mikroskop digital portabel berkemampuan pemotretan. Prosedur ini memungkinkan dokumentasi pola retak secara real-time dengan perbesaran yang konsisten. Identifikasi intercoat delamination dilakukan dengan mengenali karakteristik visual spesifik: area pengelupasan terlihat sebagai lingkaran konsentris dengan fragmen cat terlepas, memperlihatkan lapisan di bawahnya tanpa mengekspos logam telanjang. Jika logam terlihat, itu berarti kegagalan terjadi pada antarmuka primer-substrat, bukan intercoat delamination. Kemampuan membedakan kedua jenis kegagalan ini memerlukan pelatihan operator spesifik, namun sekali terlatih, identifikasi berlangsung cepat dan objektif.

Hasil dan Analisis Data

Hasil pengujian memberikan diferensiasi yang sangat jelas antara kedua kelompok sampel. Pada batch bermasalah, 8 dari 10 panel menunjukkan fenomena delaminasi signifikan antara lapisan basecoat dan clearcoat pada energi 40 in-lb. Area pengelupasan teramati sebagai lingkaran terang konsentris di sekitar titik impak, dengan fragmen clearcoat terlepas dalam pola serpihan pipih. Sementara itu, kelima panel kontrol hanya menunjukkan retak minor berbentuk bintang tanpa tanda-tanda pengelupasan antar lapisan—sebuah respons normal coating berkualitas terhadap benturan terpusat.

Data numerik memperkuat temuan visual. Rata-rata diameter delaminasi pada sampel gagal mencapai 4,2 mm, sedangkan pada panel kontrol pengukuran menunjukkan 0 mm karena tidak ada delaminasi yang terdeteksi. Analisis statistik menggunakan uji t independen menghasilkan p-value lebih kecil dari 0,01, menegaskan bahwa perbedaan ini sangat signifikan dan bukan merupakan variasi acak. Untuk melacak akar penyebab kegagalan, tim melakukan analisis cross-section pada area delaminasi menggunakan Scanning Electron Microscope (SEM). Hasilnya mengonfirmasi keberadaan lapisan oksida tipis pada permukaan basecoat, dihasilkan dari curing oven yang tidak mencapai suhu optimal secara merata. Lapisan oksida ini bertindak sebagai weak boundary layer yang mencegah ikatan kimiawi adekuat antara basecoat dan clearcoat. Investigasi lebih lanjut pada log operasional oven menemukan bahwa sensor suhu pada zona tertentu mengalami penyimpangan kalibrasi, menyebabkan beberapa panel menerima eksposur panas di bawah spesifikasi. Kesimpulan investigasi dengan tegas menunjuk antarmuka base/clearcoat sebagai weak link, mengeliminasi kemungkinan kegagalan pada primer/base atau primer/substrat.

Insight dan Lessons Learned

Studi kasus ini memberikan wawasan berharga yang melampaui penyelesaian masalah tunggal di satu pabrik. Pertama, metode impact test sederhana yang terstandar dalam ASTM D2794 terbukti mampu mendeteksi dini potensi delaminasi yang sepenuhnya tak terlihat oleh uji gores maupun uji adhesi tarik. Kegagalan tersembunyi yang baru bermanifestasi setelah berbulan-bulan di lapangan dapat disimulasikan dalam hitungan menit di laboratorium. Kedua, penerapan pengujian ini sejak fase riset dan pengembangan akan secara dramatis menghemat biaya recall dan klaim garansi, sekaligus memperkuat daya saing produk melalui jaminan kualitas berbasis data yang tidak terbantahkan. Ketiga, studi ini menekankan kembali pentingnya kontrol proses curing yang ketat dan verifikasi kompatibilitas material antar lapisan. Sebuah perubahan kecil dalam formulasi basecoat atau profil oven dapat menciptakan antarmuka yang rapuh tanpa peringatan dini. Terakhir, Impact Tester NOVOTEST STRIKE UNIVERSAL terbukti sebagai perangkat yang user-friendly, menghasilkan data andal, dan praktis diintegrasikan ke dalam rutinitas dokumentasi quality assurance.

Rekomendasi untuk Industri Serupa

Bagi pelaku industri pengecatan otomotif serta sektor coating multilayer lainnya, beberapa rekomendasi praktis dapat diadopsi dari studi ini. Pertama, jadikan ASTM D2794 sebagai uji rutin dalam skema incoming inspection material baru dan validasi proses aplikasi, bukan sekadar uji akhir yang jarang dilakukan. Frekuensi pengujian berkala—mingguan atau berdasarkan batch—akan membangun database internal yang berharga untuk pemantauan stabilitas proses. Kedua, investasikan waktu untuk melatih operator laboratorium agar mampu mengenali nuansa pola delaminasi dan membedakannya dari retak biasa. Kemampuan interpretasi visual ini sama pentingnya dengan pengoperasian alat itu sendiri. Ketiga, padukan impact test dengan uji kelembaban dan salt spray untuk menciptakan skenario pengujian lapangan yang lebih lengkap dan representatif. Keempat, organisasi disarankan membangun chart referensi internal yang memetakan respons berbagai jenis coating (akrilik, poliuretan, UV-cured) pada spektrum energi benturan, menciptakan standar penerimaan yang spesifik untuk produk masing-masing.

Untuk memfasilitasi implementasi rekomendasi ini, Impact Tester NOVOTEST STRIKE UNIVERSAL tersedia di pasar Indonesia melalui distributor resmi yang berfokus pada penyediaan solusi pengukuran dan pengujian material. Sebagai supplier yang mendukung penuh proses quality control industri, CV. Java Multi Mandiri menyediakan alat ini beserta konsultasi teknis untuk memastikan parameter pengujian sesuai dengan aplikasi coating spesifik Anda. Diskusikan kebutuhan pengujian impact resistance Anda dengan tim ahli yang memahami standar internasional dan realitas lantai produksi.

Kesimpulan

Intercoat delamination merupakan ancaman serius yang mengintai sistem coating multilayer otomotif, sering kali tersembunyi dari metode pengujian konvensional dan baru terungkap setelah menyebabkan kerugian finansial signifikan. Impact Tester NOVOTEST STRIKE UNIVERSAL, yang beroperasi sesuai standar ASTM D2794, menawarkan solusi elektif untuk mengungkap kegagalan adhesi tersembunyi ini secara akurat, repeatable, dan terukur. Studi kasus yang dipaparkan membuktikan dengan jelas kemampuan alat ini dalam membedakan batch coating berkualitas rendah dari batch berkualitas baik, mengarahkan investigasi akar masalah ke penyebab spesifik yang sebelumnya tidak terdiagnosis. Implementasi alat ini sebagai instrumen quality control preventif akan mengurangi risiko kerugian produksi, menekan biaya klaim garansi, dan meningkatkan kepuasan pelanggan melalui produk akhir yang lebih tahan lama dan berkualitas.

FAQ

Apa itu intercoat delamination pada cat otomotif?

Intercoat delamination adalah kegagalan adhesi yang terjadi secara spesifik di antara dua lapisan cat, misalnya antara basecoat dan clearcoat, tanpa melibatkan terkelupasnya cat dari substrat logam. Fenomena ini menyebabkan pengelupasan dan kehilangan perlindungan permukaan.

Bagaimana cara Impact Tester NOVOTEST STRIKE UNIVERSAL mendeteksi delaminasi antar lapisan?

Alat ini mendeteksi delaminasi dengan menjatuhkan beban berujung bola baja secara terkontrol ke permukaan panel berlapis. Energi benturan menciptakan tegangan geser pada antarmuka antar lapisan. Jika terdapat weak link, lapisan akan terpisah dan membentuk area pengelupasan yang terlihat sebagai lingkaran terang di sekitar titik impak.

Apakah ASTM D2794 berlaku untuk semua jenis coating otomotif?

Standar ASTM D2794 dirancang untuk coating organik pada substrat logam, mencakup sebagian besar sistem cat otomotif seperti akrilik, poliuretan, dan alkyd. Namun, untuk coating khusus seperti powder coating dengan ketebalan tinggi atau coating pada plastik, mungkin perlu penyesuaian parameter pengujian atau standar lain yang lebih spesifik.

Apakah alat ini dapat digunakan untuk menguji cat pada substrat non-logam?

Ya, alat ini dapat digunakan pada substrat non-logam, namun perlu penyesuaian parameter dan matriks. Untuk substrat seperti plastik atau komposit, pemilihan diameter bola striker dan energi benturan harus disesuaikan karena respons deformasi substrat akan berbeda. Standar ASTM D2794 sendiri dikembangkan untuk substrat logam, sehingga pengguna perlu mengembangkan protokol internal yang memadai.

Rekomendasi Impact Tester

References

1. ASTM International. (2019). ASTM D2794-93(2019) Standard Test Method for Resistance of Organic Coatings to the Effects of Rapid Deformation (Impact). West Conshohocken, PA: ASTM International.
2. Novotest. (n.d.). Impact Tester NOVOTEST STRIKE UNIVERSAL Technical Datasheet.
3. Weldon, D. G. (2019). Failure Analysis of Paints and Coatings. Second Edition. John Wiley & Sons.
4. Goldschmidt, A., & Streitberger, H.-J. (2014). BASF Handbook on Basics of Coating Technology. Vincentz Network.
5. Wypych, G. (2018). Handbook of Adhesion Promoters. ChemTec Publishing.
