Ruangan Tidak Dingin Merata? Cek Kebocoran Termal dan HVAC

Tanda Distribusi Suhu Ruangan Bermasalah

Sistem HVAC yang bekerja dengan baik seharusnya menghasilkan kondisi ruangan yang sesuai dengan desain dan kebutuhan pengguna. Masalah distribusi suhu dapat dikenali melalui beberapa tanda berikut:

• Satu sisi ruangan terasa lebih panas daripada sisi lainnya.
• Ruangan dekat jendela lebih sulit dingin.
• Area dekat diffuser terasa dingin, tetapi bagian lain tetap panas.
• AC bekerja terus-menerus tanpa mencapai setpoint.
• Suhu antar-ruangan memiliki perbedaan besar.
• Tagihan listrik meningkat tanpa perubahan jam operasional.
• Aliran udara pada salah satu diffuser terasa lebih lemah.
• Muncul embun atau kondensasi pada ducting, diffuser, dinding, atau plafon.
• Terdapat bau lembap atau noda air di sekitar plafon.
• Ruangan cepat panas kembali setelah AC berhenti.
• Pintu sulit ditutup atau terasa ada aliran udara kuat dari celah.
• Pengguna sering mengubah setpoint karena kondisi tidak nyaman.

Keluhan tersebut tidak selalu berasal dari satu sumber. Bangunan dapat mengalami beberapa masalah sekaligus, seperti filter kotor, ducting bocor, dan insulasi plafon yang tidak merata.

Penyebab Ruangan Tidak Dingin Merata

1. Filter udara kotor

Filter yang penuh debu menghambat aliran udara. Blower harus bekerja lebih keras, sedangkan volume udara yang masuk ke ruangan menurun.

Gejala yang dapat muncul meliputi:

• Aliran udara pada diffuser melemah.
• Ruangan membutuhkan waktu lebih lama untuk dingin.
• Evaporator berisiko mengalami pembekuan.
• Konsumsi energi meningkat.
• Debu lebih cepat menumpuk di dalam ruangan.

2. Evaporator atau kondensor kotor

Debu dan kotoran pada coil menghambat perpindahan panas. Sistem tetap bekerja, tetapi kemampuannya menyerap atau membuang panas menurun.

Pemeriksaan harus mencakup kondisi coil, fan, filter, drain, dan aliran udara di sekitar unit.

3. Diffuser atau return air terhalang

Perabot, partisi, tumpukan barang, tirai, atau perubahan tata ruang dapat menutup jalur supply dan return air. Udara dingin tidak dapat menyebar secara efektif.

Return air yang terhalang juga mengganggu sirkulasi. Sistem mungkin memiliki suplai udara yang cukup, tetapi udara ruangan tidak kembali ke unit dengan baik.

4. Ducting mengalami kebocoran

Sambungan ducting yang terbuka dapat membuang udara dingin sebelum mencapai ruangan. Kebocoran sering terjadi pada flange, flexible duct, sambungan diffuser, access panel, dan bagian yang mengalami getaran.

Ducting yang berada di atas plafon atau area panas juga dapat menerima tambahan panas apabila insulasinya rusak.

5. Insulasi ducting rusak atau basah

Insulasi menjaga suhu udara di dalam ducting dan mencegah kondensasi. Lapisan yang robek, terlepas, tertekan, atau basah dapat meningkatkan perpindahan panas.

Gejalanya dapat berupa:

• Permukaan ducting lebih dingin atau panas dari area sekitarnya.
• Kondensasi pada ducting.
• Noda air pada plafon.
• Suhu udara di diffuser tidak sesuai.
• Kehilangan kapasitas pendinginan.

6. Udara luar masuk melalui celah bangunan

Celah pada pintu, jendela, sambungan dinding, penetrasi kabel, pipa, plafon, dan atap dapat menjadi jalur udara luar masuk ke ruang ber-AC.

Udara panas dan lembap yang masuk meningkatkan beban pendinginan. Sistem harus bekerja lebih lama untuk menjaga suhu dan kelembapan.

7. Insulasi dinding atau plafon tidak memadai

Insulasi yang tidak terpasang merata membuat sebagian permukaan menerima panas lebih besar. Kondisi ini dapat terjadi akibat material bergeser, tertekan, rusak, basah, atau tidak dipasang pada area tertentu.

8. Thermal bridge

Thermal bridge adalah jalur pada struktur bangunan yang menghantarkan panas lebih cepat dibandingkan area di sekitarnya. Kondisi ini sering berkaitan dengan rangka logam, kolom beton, sambungan struktur, kusen, atau elemen yang memotong lapisan insulasi.

Pada gambar termal, thermal bridge dapat terlihat sebagai garis atau pola yang mengikuti struktur bangunan.

9. Paparan sinar matahari

Dinding, jendela, dan atap yang menerima sinar matahari langsung dapat menjadi lebih panas. Ruangan pada sisi barat biasanya menerima beban panas tinggi pada sore hari.

Kaca tanpa perlindungan, atap berwarna gelap, dan shading yang tidak memadai dapat meningkatkan panas yang masuk.

10. Kapasitas AC tidak sesuai

Unit yang terlalu kecil mungkin tidak mampu mengatasi beban panas ruangan. Unit yang terlalu besar juga dapat menimbulkan masalah karena siklus operasi terlalu singkat dan pengendalian kelembapan tidak optimal.

Penentuan kapasitas sebaiknya mempertimbangkan luas, volume, jumlah penghuni, peralatan, pencahayaan, kaca, orientasi bangunan, ventilasi, dan kondisi lingkungan.

11. Sistem zoning atau balancing tidak tepat

Pada gedung dengan beberapa cabang ducting, distribusi udara perlu diatur agar sesuai dengan kebutuhan setiap zona. Damper yang salah posisi atau balancing yang tidak tepat dapat menyebabkan satu area menerima terlalu banyak udara dan area lain menerima terlalu sedikit.

12. Thermostat atau sensor berada di lokasi yang tidak tepat

Sensor yang berada dekat diffuser, pintu, jendela, peralatan panas, atau sinar matahari dapat membaca kondisi yang tidak mewakili seluruh ruangan.

Sistem kemudian berhenti atau bekerja berdasarkan data yang tidak sesuai dengan kondisi penghuni.

13. Tekanan ruangan tidak seimbang

Perbedaan antara volume supply dan return air dapat membuat ruangan terlalu positif atau terlalu negatif. Kondisi tersebut mendorong udara keluar atau menarik udara dari celah bangunan.

14. Kelembapan terlalu tinggi

Ruangan dapat terasa panas dan tidak nyaman meskipun suhu udara terlihat cukup rendah. Kelembapan tinggi juga meningkatkan risiko kondensasi pada permukaan dingin.

Apa Itu Kebocoran Termal?

Kebocoran termal adalah perpindahan panas yang tidak diinginkan melalui selubung bangunan, sambungan, bukaan, insulasi, ducting, atau komponen lainnya.

Dalam bangunan ber-AC, kebocoran termal dapat terjadi melalui:

• Udara panas yang masuk melalui celah.
• Panas yang merambat melalui dinding atau atap.
• Udara dingin yang keluar dari ducting.
• Insulasi yang hilang atau rusak.
• Jendela dan kusen yang tidak rapat.
• Thermal bridge pada struktur.
• Pintu yang sering terbuka.
• Penetrasi kabel dan pipa yang tidak tertutup.

Kebocoran udara dan perpindahan panas melalui material merupakan dua hal berbeda. Thermal camera dapat memperlihatkan pola suhu yang berkaitan dengan keduanya, tetapi tidak selalu dapat membedakan penyebabnya tanpa pemeriksaan tambahan.

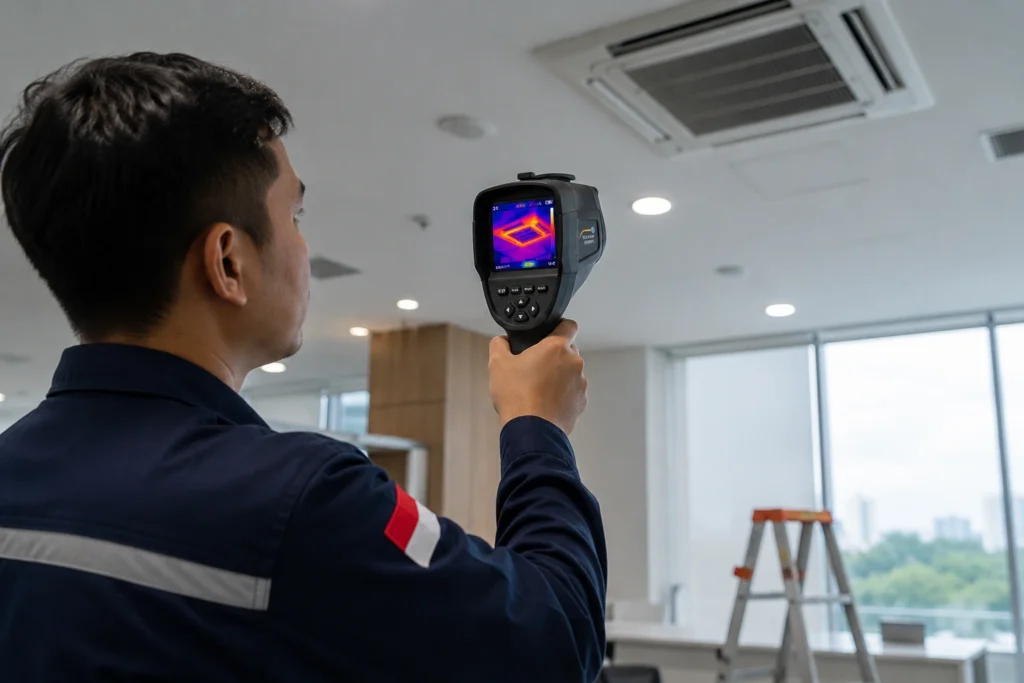

Cara Thermal Camera Membantu Pemeriksaan Gedung dan HVAC

Thermal camera menangkap energi inframerah dari permukaan, lalu mengubahnya menjadi gambar distribusi suhu. Teknisi dapat memindai area luas tanpa memeriksa setiap titik satu per satu.

Dalam pemeriksaan gedung dan HVAC, thermal camera dapat membantu menemukan:

• Area dinding atau plafon dengan suhu berbeda.
• Insulasi yang tidak merata.
• Pola thermal bridge.
• Kebocoran udara di sekitar pintu dan jendela.
• Perbedaan suhu antar-diffuser.
• Ducting dengan insulasi rusak.
• Distribusi suhu pada coil atau heat exchanger.
• Kondensasi pada permukaan dingin.
• Pipa dingin atau panas yang kehilangan insulasi.
• Area lembap yang menghasilkan pola suhu berbeda.
• Perubahan kondisi sebelum dan setelah perbaikan.

Apa yang tidak dapat dilakukan thermal camera?

Thermal camera tidak dapat:

• Melihat menembus dinding atau plafon.
• Mengukur volume aliran udara secara langsung.
• Menentukan kapasitas pendinginan AC.
• Memastikan keberadaan jamur.
• Membedakan air, udara, dan insulasi hanya dari warna.
• Mengukur tekanan ducting.
• Mengetahui kondisi refrigeran secara langsung.
• Menentukan penyebab kerusakan tanpa verifikasi.

Thermal camera berfungsi sebagai alat screening dan dokumentasi. Diagnosis tetap membutuhkan data tambahan.

Kondisi yang Diperlukan Saat Inspeksi Termal

Gambar termal akan sulit dianalisis jika seluruh permukaan memiliki suhu hampir sama. Perbedaan antara kondisi dalam dan luar ruangan membantu membuat anomali lebih terlihat.

1. Stabilkan kondisi ruangan

Jalankan sistem HVAC sampai kondisi ruangan relatif stabil. Hindari mengambil kesimpulan saat AC baru dinyalakan atau setpoint baru saja diubah.

2. Catat suhu dalam dan luar ruangan

Catat kondisi lingkungan saat inspeksi, termasuk:

• Suhu dalam ruangan.
• Suhu luar ruangan.
• Kelembapan.
• Cuaca.
• Waktu pemeriksaan.
• Kondisi sinar matahari.
• Status HVAC.

3. Hindari pengaruh sinar matahari langsung

Sinar matahari dapat memanaskan permukaan dan meninggalkan pola panas untuk beberapa waktu. Hasil tersebut dapat menyerupai kerusakan insulasi.

Untuk inspeksi eksterior, lakukan pemeriksaan pada waktu yang konsisten dan pertimbangkan riwayat paparan matahari pada permukaan.

4. Hindari hujan dan permukaan basah

Air memengaruhi suhu permukaan melalui pendinginan evaporatif dan perpindahan panas. Dinding basah dapat menghasilkan pola yang berbeda dari dinding kering.

5. Perhatikan angin

Angin dapat mendinginkan permukaan dan mengurangi pola suhu yang ingin diamati. Angin juga dapat meningkatkan infiltrasi melalui celah tertentu.

6. Gunakan pengaturan emisivitas yang sesuai

Banyak material bangunan matte memiliki emisivitas tinggi. Namun, kaca dan logam mengilap dapat memantulkan energi dari lingkungan.

Jangan menilai suhu kusen aluminium, permukaan stainless steel, atau kaca hanya berdasarkan angka tanpa mempertimbangkan refleksi.

7. Gunakan rentang tampilan yang konsisten

Dua gambar dari lokasi yang sama dapat terlihat berbeda ketika skala suhu otomatis berubah. Untuk perbandingan sebelum dan sesudah, gunakan pengaturan rentang dan palet yang konsisten.

Langkah Memeriksa Gedung dan Sistem HVAC

1. Catat keluhan pengguna

Tanyakan kapan ruangan terasa panas, bagian mana yang bermasalah, berapa lama AC bekerja, serta apakah masalah berubah berdasarkan waktu atau cuaca.

Contohnya:

• Ruangan panas hanya pada sore hari.
• Suhu meningkat ketika jumlah orang bertambah.
• Masalah muncul setelah renovasi.
• Aliran udara berkurang setelah plafon dibuka.
• Kondensasi muncul saat kelembapan tinggi.

2. Periksa setpoint dan mode operasi

Pastikan thermostat menggunakan mode, jadwal, dan setpoint yang benar. Periksa juga apakah sensor membaca nilai yang wajar.

3. Periksa filter dan unit HVAC

Lakukan pemeriksaan visual pada:

• Filter udara.
• Evaporator.
• Kondensor.
• Blower dan fan.
• Drain condensate.
• Damper.
• Return air.
• Kondisi refrigerant berdasarkan prosedur teknisi.

4. Pindai diffuser dan return air

Bandingkan pola suhu antar-diffuser yang melayani zona sama. Salah satu diffuser yang terlihat jauh lebih hangat dapat berkaitan dengan aliran rendah, ducting bocor, insulasi rusak, atau posisi yang berbeda.

Gunakan anemometer untuk mengukur kecepatan atau volume aliran udara. Thermal camera hanya menunjukkan suhu permukaan.

5. Pindai ducting yang dapat diakses

Periksa sambungan, flexible duct, access panel, elbow, flange, hanger, dan bagian yang dekat sumber panas.

Carilah:

• Area dengan suhu berbeda dari bagian lain.
• Insulasi yang terlepas.
• Permukaan yang mengalami kondensasi.
• Sambungan yang terbuka.
• Flexible duct yang tertekuk atau terjepit.

6. Periksa pintu dan jendela

Pindai bagian:

• Kusen.
• Sambungan kaca.
• Weatherstrip.
• Bagian bawah pintu.
• Sambungan antara kusen dan dinding.
• Area di sekitar engsel dan kunci.

Kebocoran udara dapat menghasilkan pola memanjang yang mengikuti celah. Arah dan suhu polanya bergantung pada kondisi dalam, luar, serta arah aliran udara.

7. Periksa plafon dan atap

Bandingkan area plafon yang berada di bawah atap, ruang mekanikal, atau ducting. Perhatikan pola yang mengikuti rangka, sambungan panel, atau bagian insulasi.

Area yang lebih panas pada siang atau sore hari dapat berkaitan dengan paparan atap, insulasi yang tidak merata, atau kebocoran udara dari ruang plafon.

8. Periksa dinding eksterior

Pindai seluruh permukaan, bukan hanya satu titik. Bandingkan dinding dengan orientasi dan paparan matahari yang serupa.

Pola garis yang mengikuti rangka dapat menunjukkan thermal bridge. Area berbentuk tidak teratur dapat berkaitan dengan insulasi, kelembapan, atau perbedaan material.

9. Periksa penetrasi bangunan

Perhatikan area di sekitar:

• Pipa.
• Kabel.
• Conduit.
• Exhaust fan.
• Ventilasi.
• Drain.
• Access door.
• Sambungan dinding dan lantai.

10. Ambil gambar visual dan termal

Gambar visual membantu menentukan lokasi temuan. Simpan foto dari sudut yang sama dengan gambar termal.

Catat:

• Nama ruangan.
• Lokasi objek.
• Tanggal dan waktu.
• Suhu lingkungan.
• Setpoint HVAC.
• Pengaturan emisivitas.
• Jarak pengukuran.
• Kondisi cuaca.
• Temuan awal.

11. Verifikasi temuan

Gunakan metode tambahan berdasarkan pola yang ditemukan:

• Anemometer untuk memeriksa aliran udara.
• Thermo-hygrometer untuk suhu dan kelembapan.
• Manometer untuk tekanan diferensial.
• Smoke pencil untuk melihat arah aliran udara.
• Blower door untuk membantu pengujian kebocoran bangunan.
• Moisture meter untuk memeriksa kadar air material.
• Termometer inframerah untuk verifikasi titik.
• Pemeriksaan fisik pada insulasi dan sambungan.

12. Ulangi pemeriksaan setelah perbaikan

Ambil gambar dengan kondisi dan pengaturan serupa. Bandingkan pola sebelum dan sesudah perbaikan untuk menilai perubahan.

Cara Membaca Pola Termal pada Gedung dan HVAC

Tabel berikut merupakan panduan awal. Pola termal tidak boleh digunakan sebagai satu-satunya dasar diagnosis.

Thermal Camera atau Alat HVAC Lain?

Kombinasi alat memberikan hasil yang lebih kuat. Thermal camera menemukan pola. Alat HVAC dan pemeriksaan fisik membantu menjelaskan penyebabnya.

Rekomendasi Alat untuk Inspeksi Gedung dan HVAC

PCE-TC 30N atau PCE-TC 33N?

PCE-TC 30N dapat digunakan untuk inspeksi umum dengan resolusi 160 × 120 piksel. Rentang pengukurannya mencapai 450°C sehingga dapat digunakan untuk pemeriksaan HVAC, kelistrikan, dan mesin.

PCE-TC 33N memiliki resolusi 220 × 160 piksel. Jumlah piksel yang lebih besar membantu memperlihatkan objek kecil dan pola suhu secara lebih detail. Model ini sesuai untuk inspeksi gedung yang mencakup banyak sambungan, kusen, ducting, dan area insulasi.

Kapan menggunakan termometer inframerah?

Termometer inframerah sesuai untuk memeriksa satu titik yang sudah diketahui. Alat ini dapat digunakan setelah thermal camera menemukan area yang perlu diperiksa lebih dekat.

Untuk mencari sumber masalah pada area luas, thermal camera lebih efisien karena menampilkan distribusi suhu secara visual.

Kapan memilih versi ICA?

Versi dengan sertifikat kalibrasi dapat dipilih ketika hasil digunakan untuk:

• Audit energi.
• Audit internal atau eksternal.
• Laporan inspeksi formal.
• Quality control.
• Commissioning bangunan.
• Sistem manajemen mutu.
• Persyaratan pelanggan.

Kesalahan Saat Melakukan Inspeksi Termal Gedung

Menganggap warna merah selalu berarti masalah

Warna bergantung pada palet dan rentang suhu. Warna merah hanya menunjukkan nilai yang lebih tinggi dalam skala gambar tersebut.

Membandingkan gambar dengan skala berbeda

Gambar sebelum dan sesudah dapat terlihat sangat berbeda jika kamera memakai skala otomatis. Gunakan rentang yang sama ketika melakukan perbandingan.

Mengabaikan sinar matahari

Panas yang tersimpan akibat matahari dapat menyerupai insulasi yang rusak. Catat waktu, orientasi bangunan, dan paparan permukaan.

Mengukur kaca dan logam tanpa mempertimbangkan refleksi

Permukaan reflektif dapat menampilkan energi dari objek lain. Pantulan operator atau sumber panas dapat muncul pada gambar.

Menganggap pola dingin selalu menunjukkan kebocoran air

Pola dingin dapat disebabkan oleh aliran udara, evaporasi, insulasi, material, atau kelembapan. Gunakan moisture meter untuk verifikasi.

Melakukan inspeksi saat kondisi belum stabil

AC yang baru dinyalakan belum menghasilkan distribusi suhu yang stabil. Tunggu sampai sistem bekerja dalam kondisi normal.

Hanya memeriksa satu sisi bangunan

Pola dari bagian dalam dan luar dapat memberikan informasi berbeda. Periksa kedua sisi jika akses dan kondisi memungkinkan.

Tidak mencatat kondisi lingkungan

Tanpa data suhu, kelembapan, cuaca, dan status HVAC, gambar termal sulit dibandingkan pada inspeksi berikutnya.

Menganggap thermal camera sebagai alat diagnosis tunggal

Thermal camera menunjukkan gejala. Teknisi tetap perlu mengukur airflow, tekanan, kelembapan, dan kondisi sistem.

Tidak melakukan inspeksi ulang

Pemeriksaan setelah perbaikan diperlukan untuk memastikan pola suhu telah berubah dan masalah tidak berpindah ke bagian lain.

Checklist Inspeksi Ruangan yang Tidak Dingin Merata

• Catat lokasi dan waktu keluhan muncul.
• Periksa setpoint dan mode thermostat.
• Periksa filter, coil, fan, dan drain.
• Periksa diffuser dan return air.
• Ukur aliran udara pada setiap diffuser.
• Periksa sambungan dan insulasi ducting.
• Periksa pintu, jendela, seal, dan penetrasi.
• Pindai dinding, plafon, lantai, dan atap.
• Catat suhu dan kelembapan dalam ruangan.
• Catat suhu dan kondisi luar ruangan.
• Periksa pengaruh matahari dan peralatan panas.
• Gunakan emissivity yang sesuai.
• Simpan gambar visual dan termal.
• Verifikasi pola menggunakan alat pendukung.
• Lakukan pemeriksaan fisik pada area yang dicurigai.
• Ulangi inspeksi setelah perbaikan.

Baca juga:
cara mendeteksi overheating pada mesin produksi,
cara menemukan hotspot pada panel listrik,
penyebab suhu furnace atau boiler tidak stabil,
monitoring suhu otomatis untuk proses industri,
dan
penyebab termometer inframerah tidak akurat.

Pertanyaan yang Sering Diajukan

Kenapa ruangan tidak dingin merata?

Masalah dapat disebabkan oleh airflow rendah, diffuser terhalang, ducting bocor, insulasi rusak, udara luar masuk, paparan matahari, thermostat tidak tepat, atau kapasitas HVAC yang tidak sesuai.

Apakah thermal camera dapat mendeteksi kebocoran udara?

Thermal camera dapat menunjukkan pola suhu yang berkaitan dengan pergerakan udara. Alat tidak mengukur kebocoran secara langsung. Temuan perlu diverifikasi menggunakan smoke pencil, pressure test, atau blower door.

Apakah thermal camera dapat melihat menembus dinding?

Tidak. Thermal camera membaca radiasi inframerah dari permukaan yang terlihat. Kamera tidak dapat melihat struktur di balik dinding.

Apakah warna merah pada thermal camera berarti kebocoran?

Tidak. Warna merah hanya menunjukkan bagian yang relatif lebih panas berdasarkan palet dan rentang gambar. Penyebabnya perlu dianalisis berdasarkan lokasi dan kondisi pemeriksaan.

Apakah thermal camera dapat menemukan insulasi yang rusak?

Thermal camera dapat menunjukkan pola suhu yang berkaitan dengan insulasi tidak merata atau thermal bridge. Pemeriksaan fisik tetap diperlukan untuk memastikan kondisinya.

Bagaimana mengetahui ducting mengalami kebocoran?

Indikasinya dapat berupa airflow rendah, perbedaan suhu antar-diffuser, pola suhu pada sambungan ducting, atau tekanan yang tidak sesuai. Verifikasi dapat dilakukan melalui pengukuran aliran, tekanan, smoke test, dan pemeriksaan fisik.

Kenapa plafon berembun saat AC menyala?

Kondensasi terjadi ketika suhu permukaan berada di bawah titik embun udara di sekitarnya. Penyebabnya dapat berupa insulasi ducting rusak, kebocoran udara lembap, airflow tidak sesuai, atau kelembapan ruangan terlalu tinggi.

Mana yang lebih sesuai, thermal camera atau termometer inframerah?

Thermal camera sesuai untuk mencari pola dan lokasi masalah pada area luas. Termometer inframerah lebih praktis untuk mengukur satu titik yang sudah diketahui.

Apakah thermal camera perlu dikalibrasi?

Kalibrasi dapat diperlukan apabila hasil digunakan untuk audit, commissioning, laporan formal, quality control, atau sistem mutu yang membutuhkan ketertelusuran pengukuran.

Apakah thermal camera dapat menggantikan anemometer?

Tidak. Thermal camera mengukur suhu permukaan, sedangkan anemometer mengukur kecepatan atau volume aliran udara. Keduanya memiliki fungsi berbeda.

Kesimpulan

Ruangan tidak dingin merata dapat disebabkan oleh masalah HVAC maupun selubung bangunan. Penyebabnya dapat berupa filter kotor, airflow rendah, ducting bocor, insulasi rusak, thermal bridge, infiltrasi udara, paparan matahari, atau kapasitas sistem yang tidak sesuai.

Thermal camera membantu memetakan perbedaan suhu pada dinding, plafon, pintu, jendela, diffuser, dan ducting. Alat ini mempercepat pencarian area yang perlu diperiksa.

Hasil gambar termal tetap harus dikombinasikan dengan anemometer, thermo-hygrometer, manometer, moisture meter, smoke test, atau blower door. Pendekatan tersebut membantu teknisi membedakan masalah aliran udara, insulasi, kelembapan, dan perpindahan panas.

Pilih thermal camera berdasarkan resolusi, sensitivitas, rentang suhu, penyimpanan gambar, tingkat detail, dan kebutuhan sertifikat kalibrasi.

Disclaimer: Artikel ini memberikan informasi umum. Pemeriksaan, diagnosis, perbaikan sistem HVAC, dan pekerjaan pada bangunan harus dilakukan oleh personel yang kompeten sesuai manual peralatan, SOP perusahaan, serta ketentuan keselamatan yang berlaku.
