Panel Listrik Sering Trip atau Panas? Cara Menemukan Hotspot

Penyebab Panel Listrik Sering Trip dan Panas

Trip merupakan fungsi proteksi yang memutus aliran listrik ketika sistem mendeteksi kondisi tertentu. Penyebabnya tidak selalu sama. Karena itu, teknisi tidak sebaiknya langsung mengganti MCB atau breaker tanpa pemeriksaan.

1. Beban listrik terlalu tinggi

Overload terjadi ketika arus yang melewati sirkuit melebihi kapasitas pengaman, kabel, atau komponen. Beban tinggi dalam waktu lama dapat meningkatkan suhu kabel, terminal, breaker, busbar, dan komponen lainnya.

Gejala yang dapat muncul meliputi:

• Breaker terasa panas.
• Panel trip saat banyak mesin bekerja bersamaan.
• Trip terjadi pada jam produksi tertentu.
• Kabel atau terminal menunjukkan suhu lebih tinggi secara merata.
• Arus terukur mendekati atau melampaui kapasitas yang ditentukan.

2. Sambungan terminal longgar atau mengalami korosi

Sambungan yang longgar dapat meningkatkan resistansi pada satu titik. Ketika arus melewati titik tersebut, panas terkonsentrasi pada terminal atau konektor. Polanya biasanya berbeda dengan overload karena hanya satu sambungan yang terlihat jauh lebih panas dibandingkan sambungan sejenis.

Masalah dapat terjadi pada:

• Terminal kabel.
• Sambungan busbar.
• Kontaktor.
• MCB atau MCCB.
• Sekring dan dudukannya.
• Sambungan netral.

3. Beban tiga fasa tidak seimbang

Pada sistem tiga fasa, perbedaan beban antarfasa dapat membuat salah satu penghantar atau komponen bekerja lebih panas. Ketidakseimbangan juga dapat memengaruhi motor, transformator, dan sistem distribusi.

Thermal camera dapat memperlihatkan perbedaan suhu antara fasa R, S, dan T. Namun, teknisi tetap perlu mengukur arus dan tegangan setiap fasa untuk memastikan penyebabnya.

4. Breaker atau kontaktor mulai menurun

Komponen listrik dapat mengalami keausan akibat usia, frekuensi switching, getaran, debu, kondisi lingkungan, dan beban operasi. Kontak internal yang menurun dapat meningkatkan resistansi dan menghasilkan panas.

Jika satu breaker lebih panas daripada breaker lain dengan beban yang sebanding, kondisi tersebut perlu diperiksa lebih lanjut.

5. Ukuran kabel atau komponen tidak sesuai

Kabel, terminal, breaker, atau busbar yang tidak sesuai dengan kebutuhan beban dapat mengalami kenaikan suhu. Penggantian breaker dengan kapasitas lebih besar tanpa mengevaluasi kabel justru dapat meningkatkan risiko.

Penentuan kapasitas harus mengikuti desain instalasi, data beban, kondisi lingkungan, dan ketentuan teknis yang berlaku.

6. Ventilasi panel tidak memadai

Panel tertutup membutuhkan pelepasan panas yang memadai. Kipas rusak, filter tersumbat, ventilasi tertutup debu, atau suhu ruangan terlalu tinggi dapat membuat seluruh bagian panel mengalami kenaikan suhu.

Pola panas akibat ventilasi buruk biasanya terlihat lebih menyebar. Kondisinya tidak hanya terpusat pada satu terminal.

7. Harmonik dan gangguan kualitas listrik

Peralatan seperti inverter, variable frequency drive, UPS, power supply switching, dan perangkat elektronik dapat menghasilkan harmonik. Dalam kondisi tertentu, harmonik dapat meningkatkan panas pada kabel, transformator, netral, dan komponen distribusi.

Masalah kualitas listrik tidak dapat dianalisis hanya menggunakan thermal camera. Gunakan power quality analyzer jika terdapat indikasi harmonik, tegangan tidak stabil, transien, atau ketidakseimbangan daya.

Baca juga masalah kualitas listrik yang sering diabaikan di industri untuk memahami parameter yang perlu diukur.

Apa Itu Hotspot pada Panel Listrik?

Hotspot adalah area dengan suhu lebih tinggi dibandingkan bagian lain yang memiliki fungsi, beban, dan kondisi serupa. Hotspot dapat muncul pada terminal, kabel, busbar, breaker, kontaktor, fuse holder, relay, atau komponen lainnya.

Perbedaan suhu tersebut dapat menjadi indikasi:

• Resistansi sambungan meningkat.
• Arus terlalu tinggi.
• Beban antarfasa tidak seimbang.
• Kontak komponen mengalami penurunan.
• Pendinginan panel tidak bekerja dengan baik.

Hotspot bukan diagnosis akhir. Hasilnya perlu dibandingkan dengan komponen sejenis, kondisi beban, suhu lingkungan, data historis, dan batas dari produsen peralatan.

Risiko Jika Hotspot Dibiarkan

Kerusakan isolasi kabel

Suhu tinggi dapat mempercepat penurunan kondisi isolasi. Isolasi yang rusak meningkatkan risiko kebocoran arus, hubungan pendek, dan gangguan sistem.

Kerusakan breaker dan kontaktor

Panas yang berlangsung terus-menerus dapat memengaruhi kontak, rumah komponen, terminal, serta mekanisme proteksi.

Trip berulang

Panel dapat terus mengalami trip selama akar masalah belum diselesaikan. Mengaktifkan breaker berulang kali tanpa pemeriksaan dapat memperburuk kondisi.

Downtime operasional

Gangguan panel dapat menghentikan mesin produksi, HVAC, pompa, sistem kontrol, penerangan, atau fasilitas lain yang terhubung.

Risiko kebakaran

Panas berlebih dapat menjadi sumber penyalaan ketika berada dekat material yang mudah terbakar. Karena itu, pemeriksaan hotspot perlu masuk dalam program preventive maintenance.

Untuk pembahasan pencegahan kebakaran, baca artikel peran thermal imaging dalam mendeteksi titik panas pada instalasi listrik.

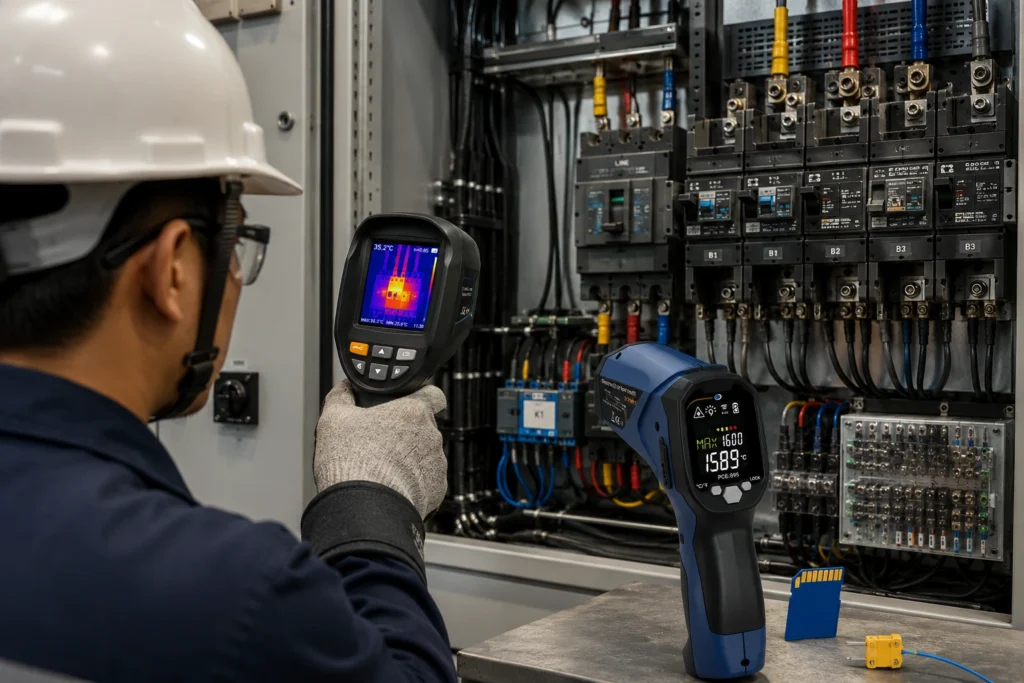

Peran Thermal Camera dalam Inspeksi Panel Listrik

Thermal camera menangkap radiasi inframerah dari permukaan objek, lalu mengubahnya menjadi gambar distribusi suhu. Warna pada layar membantu pengguna mengenali area dengan suhu berbeda.

Dalam inspeksi panel, thermal camera dapat digunakan untuk:

• Memindai banyak komponen dalam waktu singkat.
• Membandingkan suhu antarfasa.
• Menemukan terminal yang lebih panas.
• Memeriksa pola suhu pada breaker dan kontaktor.
• Mendokumentasikan kondisi sebelum dan setelah perbaikan.
• Membuat data pembanding untuk inspeksi berkala.

Kelebihan utamanya adalah kemampuan melihat pola panas, bukan hanya membaca satu angka suhu. Teknisi dapat mengetahui lokasi anomali sebelum menentukan pemeriksaan lanjutan.

Cara Memeriksa Panel Listrik dengan Thermal Camera

1. Catat keluhan dan waktu terjadinya trip

Identifikasi kapan gangguan muncul. Catat mesin yang sedang bekerja, durasi operasi, kondisi lingkungan, alarm, dan komponen yang terpengaruh.

Informasi tersebut membantu menentukan apakah trip berkaitan dengan beban, waktu operasi, suhu, atau kejadian tertentu.

2. Periksa riwayat beban

Lihat apakah terdapat penambahan mesin, perubahan jadwal operasi, atau peningkatan kapasitas produksi. Panel yang sebelumnya normal dapat mengalami overload setelah terjadi perubahan beban.

3. Lakukan inspeksi visual dari posisi aman

Periksa indikator kerusakan seperti:

• Perubahan warna pada terminal atau kabel.
• Bau terbakar.
• Suara dengung tidak normal.
• Debu yang menutup ventilasi.
• Kipas panel yang tidak bekerja.
• Kerusakan mekanis pada pintu dan penutup.

4. Pindai panel secara menyeluruh

Jangan hanya memeriksa satu breaker. Pindai jalur masuk, breaker utama, busbar, breaker cabang, kontaktor, terminal, netral, dan komponen kontrol yang dapat diamati dengan aman.

5. Bandingkan komponen yang setara

Bandingkan:

• Fasa R, S, dan T.
• Breaker dengan kapasitas serta beban serupa.
• Terminal masuk dan terminal keluar.
• Panel sejenis pada area lain.
• Hasil saat ini dengan inspeksi sebelumnya.

Perbandingan biasanya lebih informatif daripada memakai satu batas suhu untuk seluruh jenis panel.

6. Catat kondisi saat pengukuran

Simpan informasi berikut bersama gambar termal:

• Nama dan lokasi panel.
• Tanggal serta waktu pemeriksaan.
• Suhu lingkungan.
• Kondisi beban.
• Arus setiap fasa.
• Nilai emisivitas.
• Jarak pengukuran.
• Suhu titik panas dan titik pembanding.

7. Verifikasi dengan alat kelistrikan

Gunakan clamp meter, multimeter, power meter, atau power quality analyzer sesuai indikasi masalah. Thermal camera menunjukkan lokasi panas, sedangkan alat kelistrikan membantu menjelaskan kondisi arus, tegangan, daya, dan kualitas listrik.

Pelajari juga panduan monitoring listrik tiga fasa di pabrik.

8. Lakukan pemeriksaan fisik setelah energi diisolasi

Jika ditemukan hotspot, lakukan shutdown dan isolasi energi sesuai prosedur sebelum memeriksa terminal, konektor, breaker, atau komponen internal. Jangan mengencangkan sambungan dalam kondisi bertegangan.

9. Ambil gambar setelah perbaikan

Dokumentasi setelah perbaikan membantu membuktikan bahwa pola suhu telah membaik. Gunakan kondisi beban yang sebanding agar hasil sebelum dan sesudah dapat dibandingkan.

Cara Memahami Pola Panas pada Panel

Tabel berikut merupakan panduan awal. Temuan termal tetap perlu diverifikasi oleh teknisi yang kompeten.

Thermal Camera atau Termometer Inframerah?

Untuk inspeksi awal panel listrik, thermal camera biasanya lebih tepat karena pengguna belum mengetahui lokasi hotspot. Termometer inframerah dapat digunakan untuk pemeriksaan titik rutin atau verifikasi lokasi yang sudah ditentukan.

Rekomendasi Alat untuk Pemeriksaan Panel Listrik

Bagaimana memilih resolusi thermal camera?

Resolusi termal menentukan jumlah titik suhu yang membentuk gambar. Resolusi lebih tinggi dapat membantu pengguna melihat objek kecil, sambungan yang berdekatan, dan perbedaan pola suhu secara lebih detail.

PCE-TC 30N dapat digunakan untuk inspeksi umum dengan resolusi 160 × 120 piksel. PCE-TC 33N memiliki resolusi 220 × 160 piksel sehingga lebih sesuai ketika pengguna membutuhkan detail tambahan.

Kapan memilih versi ICA?

Versi ICA dapat dipilih jika hasil pengukuran digunakan untuk:

• Audit internal atau eksternal.
• Quality control.
• Dokumentasi sistem manajemen mutu.
• Pelaporan pemeliharaan formal.
• Persyaratan pelanggan atau perusahaan.

Checklist Pemeriksaan Panel Listrik Panas

• Catat waktu dan kondisi saat panel trip.
• Identifikasi mesin yang sedang bekerja.
• Periksa arus pada setiap fasa.
• Bandingkan suhu komponen sejenis.
• Periksa terminal, breaker, kontaktor, dan netral.
• Periksa kipas, filter, dan ventilasi panel.
• Catat suhu lingkungan dan kondisi beban.
• Simpan gambar termal untuk perbandingan.
• Verifikasi temuan menggunakan alat kelistrikan.
• Isolasi energi sebelum melakukan pemeriksaan fisik.
• Ambil gambar termal setelah perbaikan.

Pertanyaan yang Sering Diajukan

Kenapa panel listrik sering trip?

Panel dapat mengalami trip akibat overload, hubungan pendek, kebocoran arus, ketidakseimbangan beban, gangguan isolasi, pengaturan proteksi, komponen rusak, atau masalah kualitas listrik.

Apakah MCB yang panas selalu rusak?

Tidak selalu. Kenaikan suhu dapat dipengaruhi oleh beban, suhu lingkungan, ventilasi, sambungan terminal, dan kondisi komponen. Bandingkan dengan breaker sejenis dan ukur arus sebelum menentukan tindakan.

Apakah thermal camera dapat melihat bagian dalam panel?

Tidak. Thermal camera mengukur radiasi inframerah dari permukaan yang terlihat. Penutup logam, kaca biasa, dan komponen lain dapat menghalangi pengukuran.

Apakah panel listrik aktif boleh dibuka untuk inspeksi termal?

Pemeriksaan dekat bagian bertegangan hanya boleh dilakukan oleh personel yang berwenang dan kompeten dengan prosedur serta perlindungan yang sesuai. Gunakan infrared window atau metode pemeriksaan yang telah ditetapkan perusahaan jika tersedia.

Berapa suhu normal panel listrik?

Tidak ada satu nilai yang berlaku untuk semua panel. Gunakan batas dari produsen, desain instalasi, suhu lingkungan, kondisi beban, dan data historis sebagai pembanding.

Apakah thermal camera dapat mengetahui penyebab panel trip?

Thermal camera dapat menunjukkan lokasi dan pola kenaikan suhu. Penyebabnya tetap perlu diverifikasi melalui pengukuran arus, tegangan, kualitas listrik, resistansi, kondisi isolasi, dan pemeriksaan fisik.

Mana yang lebih tepat untuk panel, thermal camera atau termometer inframerah?

Thermal camera lebih sesuai untuk mencari lokasi hotspot yang belum diketahui. Termometer inframerah lebih praktis untuk pemeriksaan titik tertentu yang sudah ditetapkan.

Apakah kamera termal perlu dikalibrasi?

Kalibrasi dapat diperlukan ketika hasil digunakan untuk audit, sistem mutu, laporan formal, atau keputusan teknis yang membutuhkan ketertelusuran pengukuran.

Kesimpulan

Panel listrik panas dan sering trip tidak boleh ditangani berdasarkan perkiraan. Teknisi perlu memeriksa beban, sambungan, keseimbangan fasa, kondisi komponen, ventilasi, serta kualitas listrik.

Thermal camera membantu menemukan hotspot dan melihat distribusi suhu secara cepat. Hasilnya perlu dikombinasikan dengan pengukuran arus, tegangan, daya, dan pemeriksaan fisik agar penyebab masalah dapat ditentukan secara tepat.

Pilih thermal camera berdasarkan resolusi, rentang suhu, kemampuan penyimpanan gambar, kebutuhan dokumentasi, dan sertifikat kalibrasi.

Disclaimer: Artikel ini memberikan informasi umum. Inspeksi, diagnosis, dan perbaikan instalasi listrik harus dilakukan oleh personel yang kompeten dengan mengikuti SOP, manual peralatan, serta ketentuan keselamatan yang berlaku.
