Risiko Kegagalan Tekanan Diferensial pada Filter Udara Ruang Bersih

Seorang teknisi di pabrik semikonduktor menemukan bahwa satu batch produksi wafer senilai Rp 15 miliar harus discrap. Penyebabnya? Partikel kontaminan berukuran 0,1 mikron yang lolos dari filter udara ruang bersih. Masalahnya baru terdeteksi setelah produk jadi menjalani uji kualitas—bukan saat filter mulai menunjukkan gejala awal kerusakan. Kejadian seperti ini lebih sering terjadi daripada yang diakui banyak perusahaan.

Tekanan diferensial (ΔP) pada filter udara adalah parameter paling kritis yang bisa memberi peringatan dini sebelum bencana produksi terjadi. Sayangnya, banyak tim pemeliharaan baru bereaksi setelah filter benar-benar gagal, bukan saat parameter mulai bergeser.

Pendahuluan: Ancaman Tersembunyi di Balik Filter Udara Ruang Bersih

Filter udara di ruang bersih bekerja diam-diam. Tidak ada alarm keras yang berbunyi saat efisiensinya mulai menurun. Tidak ada lampu merah yang menyala saat partikel mulai menerobos. Satu-satunya indikator yang bisa diandalkan adalah perubahan tekanan diferensial.

Ketika tekanan diferensial melampaui batas aman 137 mbar, itu bisa berarti dua hal: filter tersumbat parah sehingga aliran udara terganggu, atau justru sebaliknya—filter mengalami kebocoran atau ruptur yang menyebabkan tekanan turun drastis. Kedua skenario ini sama-sama berbahaya.

Di industri semikonduktor, partikel kontaminan sekecil 0,1 mikron sudah cukup untuk merusak wafer dan menyebabkan kegagalan batch produksi. Kerugian finansialnya bisa mencapai miliaran rupiah dalam satu siklus produksi. Belum lagi biaya investigasi akar masalah, waktu henti produksi, dan risiko kegagalan audit standar kelas kebersihan ISO.

Mengapa Tekanan Diferensial adalah ‘Detak Jantung’ Filter Udara Anda?

Tekanan diferensial adalah perbedaan tekanan antara sisi kotor (inlet) dan sisi bersih (outlet) filter. Dalam kondisi operasi stabil, tekanan diferensial akan meningkat secara bertahap seiring waktu karena filter menumpuk partikel. Ini adalah proses normal yang disebut loading.

Namun, perubahan tekanan diferensial juga bisa mengindikasikan perubahan fisik pada filter. Kenaikan yang terlalu cepat menandakan filter mengalami overload partikel. Penurunan mendadak justru lebih berbahaya—bisa berarti filter robek atau bocor.

Dua skenario kegagalan utama yang harus diwaspadai:

• Tekanan Diferensial Tinggi (Filter Tersumbat) – Filter yang terlalu jenuh dengan partikel akan menghambat aliran udara. Akibatnya, sistem HVAC bekerja lebih keras, konsumsi energi membengkak, dan yang paling kritis—distribusi udara di ruang bersih menjadi tidak merata. Area tertentu mungkin tidak mendapatkan filtrasi yang memadai.
• Tekanan Diferensial Turun Mendadak (Filter Bocor/Ruptur) – Ini adalah skenario yang paling berbahaya karena sering tidak terdeteksi. Penurunan tekanan diferensial secara tiba-tiba menandakan bahwa filter telah kehilangan integritasnya. Partikel kontaminan bisa langsung menerobos ke ruang bersih tanpa filtrasi sama sekali.

Batas Aman dan Konsekuensi Melewatinya: Standar ISO 14644

Standar ISO 14644 mengatur klasifikasi kebersihan ruang bersih berdasarkan konsentrasi partikel di udara. Untuk mempertahankan klasifikasi ini, tekanan diferensial pada filter harus berada dalam rentang yang ditentukan.

Batas aman yang umum digunakan adalah 137 mbar. Pada tekanan di atas 137 mbar, filter HEPA/ULPA mulai mengalami tekanan mekanis yang berlebihan. Media filter bisa meregang, lipatan filter bisa rusak, dan seal bisa bocor.

Konsekuensi melewati batas ini sangat serius:

• Kegagalan audit ISO: Bahkan penyimpangan kecil dalam aliran udara dapat membuat ruang bersih tidak memenuhi standar. Auditor akan menolak sertifikasi jika data tekanan diferensial tidak terdokumentasi dengan baik.
• Kontaminasi produk: Partikel yang lolos dari filter akan mencemari produk dalam proses, menyebabkan tingkat cacat yang tinggi.
• Kerusakan peralatan hilir: Partikel abrasif yang lolos dapat merusak peralatan produksi yang sensitif.

Studi Kasus: Dampak Finansial Kegagalan Filter yang Tidak Terdeteksi

Sebuah fabrikasi wafer beroperasi dengan ruang bersih kelas ISO 5. Filter HEPA dipasang di seluruh plenum langit-langit. Tim pemeliharaan hanya mengganti filter berdasarkan jadwal kalender—setiap 12 bulan—tanpa memantau tren tekanan diferensial secara ketat.

Pada bulan ke-8, tekanan diferensial mulai menunjukkan anomali. Namun, karena tidak ada sistem monitoring real-time, anomali ini tidak terdeteksi. Pada bulan ke-10, filter mengalami ruptur kecil. Partikel kontaminan mulai memasuki ruang bersih.

Selama 2 bulan berikutnya, ribuan wafer diproduksi dalam kondisi lingkungan yang sudah tidak memenuhi standar. Baru setelah uji kualitas akhir, ditemukan bahwa tingkat partikel pada permukaan wafer melebihi spesifikasi. Seluruh batch produksi selama 2 bulan harus discrap.

Kerugian langsung: miliaran rupiah untuk material dan waktu produksi yang hilang. Kerugian tidak langsung: keterlambatan pengiriman ke pelanggan, potensi kehilangan kontrak, dan biaya investigasi yang memakan waktu berminggu-minggu.

Di industri lain, dampaknya juga tidak kalah serius. Filter tersumbat pada sistem pneumatik dapat menyebabkan kerusakan komponen dan memperpanjang waktu perbaikan. Udara bertekanan yang tidak dirawat dengan baik bisa memicu risiko besar seperti penarikan produk, tuntutan hukum, dan hilangnya reputasi.

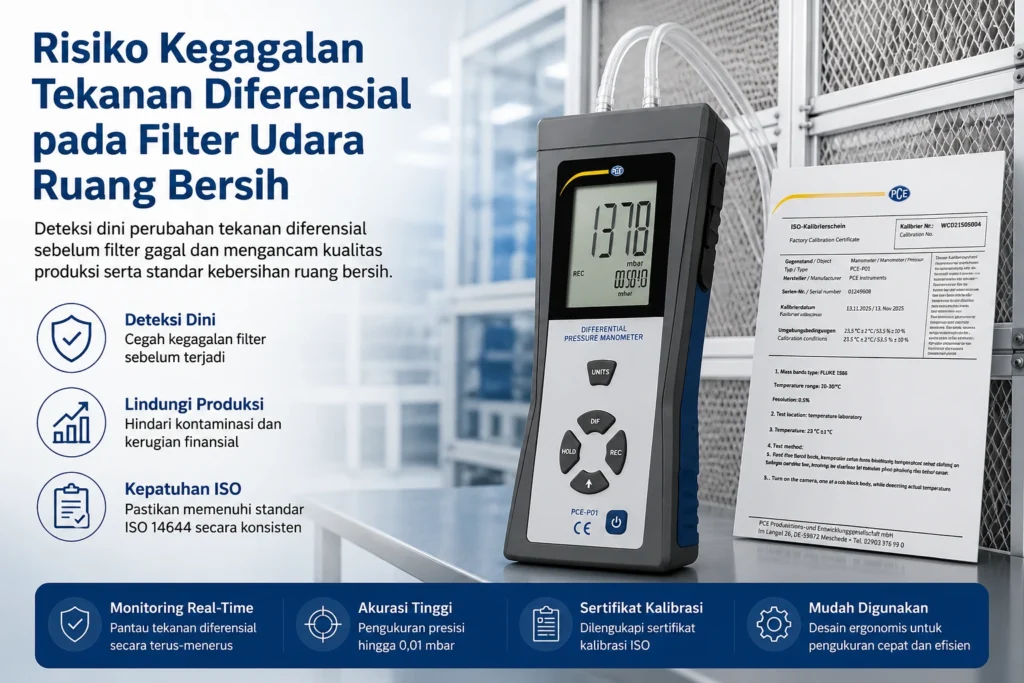

Solusi: Differential Pressure Manometer PCE-P01 untuk Validasi Real-Time

Differential Pressure Manometer PCE-P01 hadir sebagai solusi portabel yang memungkinkan teknisi melakukan validasi tekanan diferensial secara real-time di lapangan. Alat ini dirancang khusus untuk mengukur rentang tekanan dari -0,137 hingga 0,137 bar, yang mencakup batas aman 137 mbar.

Spesifikasi Kunci yang Relevan:

• Rentang ukur: -0,137 hingga 0,137 bar (setara dengan -137 hingga +137 mbar)
• Akurasi: ±0,3% FS, memberikan keyakinan pada data pengukuran untuk keperluan validasi dan audit
• Real-time data logging dengan interval yang dapat disesuaikan dari 1 detik hingga 24 jam
• Kemampuan menyimpan data secara internal dan mentransfer ke PC via USB

Akurasi ±0,3% FS sangat penting karena perbedaan tekanan diferensial sekecil 1-2 mbar sudah bisa mengindikasikan masalah awal pada filter. Dengan akurasi ini, teknisi bisa mendeteksi drift parameter sebelum mencapai ambang kritis.

Fitur data logging memungkinkan pemantauan jangka panjang. Teknisi bisa mengatur interval pengukuran sesuai kebutuhan—setiap 5 menit untuk pemantauan ketat, atau setiap jam untuk pemantauan rutin. Data yang terkumpul bisa divisualisasikan dalam bentuk grafik untuk melihat tren kenaikan atau penurunan tekanan diferensial dari waktu ke waktu.

Panduan Praktis: Cara Menggunakan PCE-P01 untuk Monitoring Filter Udara

Berikut adalah langkah-langkah praktis yang bisa diterapkan teknisi untuk mengintegrasikan PCE-P01 ke dalam prosedur pemeliharaan rutin:

1. Persiapan Alat – Hubungkan selang silikon yang disertakan ke port pengukuran pada PCE-P01. Alat ini dilengkapi dengan empat selang silikon sepanjang 30 cm yang siap digunakan.
2. Koneksi ke Sistem Filter – Hubungkan ujung selang ke port pengukuran sebelum filter (sisi inlet) dan setelah filter (sisi outlet). Pastikan koneksi rapat untuk menghindari kebocoran yang bisa mempengaruhi akurasi pengukuran.
3. Zero Point Adjustment – Nyalakan alat dan lakukan zero point adjustment untuk memastikan akurasi pengukuran. Fitur ini sangat berguna untuk memastikan kalibrasi standar dalam pengukuran tekanan yang konsisten.
4. Catat Baseline – Catat nilai tekanan diferensial awal (initial ΔP) saat filter masih baru. Nilai ini akan menjadi baseline untuk memantau perubahan di masa mendatang.
5. Pengukuran Berkala – Lakukan pengukuran secara berkala—misalnya setiap shift atau setiap hari. Bandingkan hasil pengukuran dengan baseline. Perhatikan apakah ada kenaikan atau penurunan yang signifikan.
6. Manfaatkan Data Logging – Aktifkan fitur data logging untuk merekam tren ΔP dari waktu ke waktu. Atur interval sesuai kebutuhan. Data yang terkumpul bisa ditransfer ke PC via USB untuk analisis lebih lanjut menggunakan perangkat lunak bawaan.
7. Tetapkan Ambang Batas Alarm – Berdasarkan data historis, tetapkan ambang batas alarm. Misalnya, jika tekanan diferensial mencapai 80% dari batas maksimum 137 mbar, itu sudah saatnya untuk menjadwalkan penggantian filter. Jangan menunggu hingga mencapai 100%.

FAQ: Pertanyaan Umum Seputar Tekanan Diferensial Filter Udara

Apa yang dimaksud dengan tekanan diferensial pada filter udara?

Tekanan diferensial adalah perbedaan tekanan udara antara sisi sebelum filter (inlet) dan sisi setelah filter (outlet). Nilai ini mengindikasikan seberapa besar hambatan yang diberikan filter terhadap aliran udara.

Mengapa tekanan diferensial filter udara perlu dipantau secara rutin?

Karena perubahan tekanan diferensial adalah indikator awal kondisi filter. Kenaikan bertahap menandakan filter mulai tersumbat. Penurunan mendadak bisa menandakan kebocoran atau ruptur. Keduanya memerlukan tindakan segera untuk mencegah kontaminasi ruang bersih.

Apa batas aman tekanan diferensial untuk filter udara di ruang bersih?

Batas aman yang umum digunakan adalah 137 mbar. Melebihi batas ini, filter berisiko mengalami kerusakan mekanis yang bisa menyebabkan kebocoran.

Apa yang terjadi jika tekanan diferensial filter udara terlalu tinggi?

Filter yang terlalu tersumbat akan menghambat aliran udara, menyebabkan sistem HVAC bekerja lebih keras, konsumsi energi meningkat, dan distribusi udara di ruang bersih menjadi tidak merata.

Apa yang terjadi jika tekanan diferensial filter udara turun secara tiba-tiba?

Penurunan mendadak menandakan filter mengalami kebocoran atau ruptur. Partikel kontaminan bisa langsung menerobos ke ruang bersih tanpa filtrasi, menyebabkan kontaminasi produk dan potensi kegagalan batch produksi.

Bagaimana cara menggunakan Differential Pressure Manometer PCE-P01 untuk memeriksa filter?

Hubungkan selang ke port inlet dan outlet filter, lakukan zero adjustment, catat nilai tekanan diferensial, dan bandingkan dengan baseline. Gunakan fitur data logging untuk memantau tren perubahan dari waktu ke waktu.

Kesimpulan: Investasi pada Deteksi Dini adalah Perlindungan Terbaik

Kegagalan filter udara bukanlah masalah “apakah akan terjadi”, melainkan “kapan akan terjadi”. Setiap filter memiliki masa pakai terbatas. Yang membedakan perusahaan yang siap menghadapi risiko adalah kemampuannya mendeteksi masalah sebelum menjadi bencana.

Tekanan diferensial adalah salah satu pengukuran paling penting dalam sistem filtrasi partikulat. Memantaunya secara real-time dengan alat yang akurat dan portabel seperti Differential Pressure Manometer PCE-P01 bukan sekadar prosedur pemeliharaan—ini adalah investasi strategis untuk melindungi proses produksi, menjaga kepatuhan standar ISO, dan mencegah kerugian finansial yang bisa mencapai miliaran rupiah.

Beralih dari pendekatan reaktif (menunggu filter gagal) ke pendekatan proaktif (mendeteksi drift parameter sejak dini) adalah langkah yang membedakan perusahaan kelas dunia dari yang lainnya.
