Monitoring Suhu Manual Sering Terlewat? Gunakan Pemantauan Otomatis

Mengapa Monitoring Suhu Manual Sering Tidak Cukup?

Pengukuran manual tetap berguna untuk inspeksi rutin, verifikasi, dan pemeriksaan pada banyak lokasi. Masalah muncul ketika proses membutuhkan data yang lebih sering daripada kemampuan operator melakukan pemeriksaan.

1. Pemeriksaan hanya menghasilkan data sesaat

Termometer portabel menunjukkan suhu pada saat operator melakukan pengukuran. Alat tersebut tidak memberikan informasi tentang perubahan yang terjadi sebelum dan setelah pemeriksaan.

Misalnya, suhu mesin diperiksa pada pukul 09.00 dan 10.00. Kedua hasil terlihat normal. Namun, temperatur mungkin sempat naik pada pukul 09.30 lalu kembali turun sebelum pemeriksaan berikutnya.

2. Jadwal pemeriksaan dapat terlewat

Operator sering menangani beberapa mesin dan aktivitas sekaligus. Pemeriksaan suhu dapat terlambat ketika terjadi pergantian shift, gangguan produksi, kegiatan pembersihan, atau pekerjaan lain yang lebih mendesak.

3. Titik dan jarak pengukuran tidak konsisten

Hasil dapat berbeda ketika operator mengukur dari jarak, sudut, atau titik yang berubah. Perbedaan cara menggunakan alat dapat menyulitkan analisis tren.

4. Pencatatan masih dilakukan secara manual

Data yang ditulis di kertas atau dimasukkan secara manual ke spreadsheet berisiko mengalami:

• Kesalahan penulisan.
• Waktu pengukuran yang tidak tercatat.
• Identitas titik yang tertukar.
• Data hilang atau rusak.
• Keterlambatan penyusunan laporan.
• Kesulitan melihat perubahan secara cepat.

5. Lokasi pengukuran sulit dijangkau

Beberapa titik berada dekat komponen bergerak, permukaan panas, peralatan bertegangan, ruang sempit, atau area yang tidak aman untuk sering didatangi operator.

Sensor tanpa kontak dapat ditempatkan pada posisi tetap dan diarahkan ke permukaan target. Operator tidak perlu mendekati objek setiap kali melakukan pengukuran.

6. Perubahan suhu terjadi terlalu cepat

Proses produksi tertentu dapat mengalami kenaikan temperatur dalam waktu singkat. Pemeriksaan setiap 30 atau 60 menit mungkin tidak mampu menangkap perubahan tersebut.

Tanda Proses Membutuhkan Monitoring Suhu Otomatis

Tidak semua proses harus memakai sensor tetap. Monitoring otomatis lebih relevan ketika terdapat satu atau beberapa kondisi berikut:

• Suhu perlu diperiksa selama proses berjalan.
• Perubahan temperatur dapat terjadi dalam waktu singkat.
• Operator tidak selalu berada di dekat mesin.
• Titik pengukuran sulit atau berisiko dijangkau.
• Produk sensitif terhadap perubahan suhu.
• Mesin pernah mengalami overheating.
• Perusahaan membutuhkan rekaman data berdasarkan waktu.
• Alarm perlu aktif ketika suhu melewati batas.
• Data suhu perlu masuk ke PLC atau sistem kontrol.
• Hasil pengukuran digunakan untuk laporan mutu.
• Pemeriksaan manual menghasilkan data yang tidak konsisten.

Cara Kerja Monitoring Suhu Otomatis

Sistem monitoring suhu otomatis umumnya terdiri dari beberapa bagian yang saling terhubung.

1. Sensor membaca suhu permukaan

Sensor inframerah mendeteksi energi panas yang dipancarkan oleh permukaan objek. Pengukuran dilakukan tanpa menyentuh target.

Metode ini sesuai untuk:

• Objek yang bergerak.
• Permukaan panas.
• Komponen bertegangan.
• Objek yang sulit dijangkau.
• Proses yang tidak boleh terganggu oleh probe kontak.

2. Sensor mengubah hasil menjadi sinyal listrik

Nilai suhu diubah menjadi sinyal analog. Pada PCE-IR 50, hasil pengukuran dikirim melalui output 4 sampai 20 mA.

3. Perangkat penerima membaca sinyal

Sinyal dapat diterima oleh perangkat yang kompatibel, seperti:

• Digital indicator.
• PLC.
• Data acquisition system.
• Process controller.
• Data logger dengan input analog.
• Sistem SCADA.
• Alarm controller.

4. Sistem menampilkan atau menyimpan data

Perangkat penerima dapat menampilkan nilai suhu, membuat grafik, menyimpan data, atau mengirimkan informasi ke ruang kontrol.

5. Sistem menjalankan respons yang telah ditentukan

Setelah dikonfigurasi, sistem dapat menjalankan respons saat suhu melewati batas tertentu. Contohnya:

• Mengaktifkan lampu indikator.
• Membunyikan alarm.
• Mengirimkan notifikasi.
• Mengaktifkan kipas pendingin.
• Menurunkan kecepatan proses.
• Menghentikan mesin melalui interlock.

Respons otomatis harus dirancang berdasarkan analisis risiko, prosedur keselamatan, dan persetujuan personel yang kompeten.

Apa Fungsi Sinyal 4 sampai 20 mA?

Sinyal 4 sampai 20 mA merupakan metode transmisi analog yang umum digunakan pada sistem instrumentasi industri. Nilai arus mewakili posisi nilai proses di dalam rentang pengukuran.

Pada konfigurasi linear untuk sensor dengan rentang 0 sampai 500°C:

• 4 mA mewakili batas bawah pengukuran.
• 20 mA mewakili batas atas pengukuran.
• Nilai di antara keduanya menunjukkan suhu pada posisi proporsional di dalam rentang.

Contohnya, ketika perangkat penerima dikonfigurasi untuk rentang penuh PCE-IR 50:

Nilai tersebut merupakan contoh penskalaan linear. Pengaturan akhir tetap harus mengikuti manual sensor, konfigurasi input analog, dan sistem penerima yang digunakan.

Mengapa tidak langsung menggunakan layar?

Sensor pemasangan tetap dapat ditempatkan dekat mesin, sedangkan indikator atau sistem kontrol berada di lokasi yang lebih aman dan mudah diakses. Output analog memungkinkan data dikirim dari sensor menuju sistem tersebut.

Apakah sensor langsung terhubung ke komputer?

Tidak secara langsung. Komputer umumnya membutuhkan perangkat perantara yang dapat membaca sinyal 4 sampai 20 mA, seperti data acquisition module, PLC, controller, atau data logger dengan input analog.

Aplikasi Monitoring Suhu Otomatis

Mesin produksi

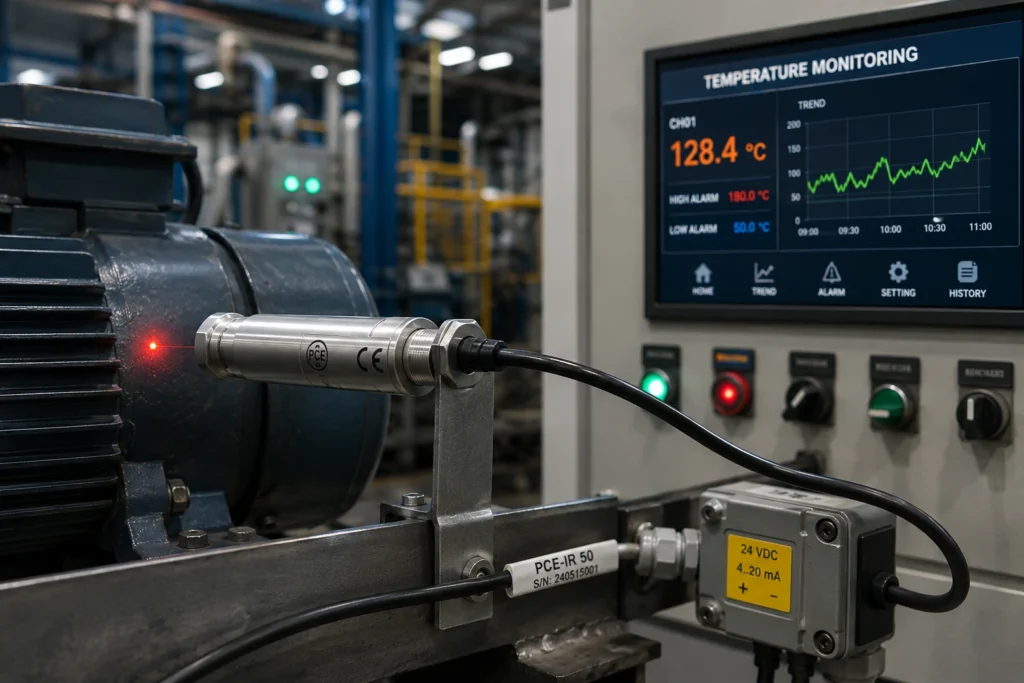

Sensor dapat diarahkan ke permukaan motor, bearing housing, gearbox, roller, atau bagian mesin lain yang memiliki titik ukur tetap.

Data suhu membantu teknisi melihat apakah temperatur meningkat selama operasi.

Conveyor dan material bergerak

Pengukuran kontak sulit dilakukan pada objek yang terus bergerak. Sensor inframerah dapat membaca suhu permukaan tanpa menyentuh produk atau conveyor.

Pastikan target selalu melewati area pengukuran dan memiliki ukuran yang cukup besar.

Proses pemanasan

Sensor dapat digunakan untuk memantau permukaan mesin pemanas, oven, dryer, hot plate industri, atau jalur material setelah proses pemanasan selama suhunya masih berada dalam rentang alat.

Komponen listrik dan elektronik

Sensor tanpa kontak dapat digunakan untuk memantau permukaan komponen yang tidak aman disentuh atau berada pada area bertegangan.

Pemasangan harus tetap memenuhi jarak aman, proteksi listrik, dan prosedur perusahaan.

Penyimpanan dan proses makanan

Sensor dapat digunakan untuk mengamati suhu permukaan pada proses atau fasilitas penyimpanan tertentu. Pengguna harus membedakan suhu permukaan dengan suhu inti produk.

PCE-IR 50 merupakan sensor industri dan laboratorium. Produk ini tidak dirancang untuk mengukur suhu tubuh atau penggunaan medis.

Sistem pendingin

Monitoring suhu dapat membantu memeriksa perubahan temperatur permukaan pada jalur pendingin, housing, heat exchanger, atau komponen yang telah ditentukan.

Area yang sulit dijangkau

Sensor tetap mengurangi kebutuhan operator mendatangi satu titik berulang kali. Manfaat ini penting ketika akses terbatas atau memerlukan penghentian aktivitas lain.

Manfaat Monitoring Suhu Otomatis

Data lebih konsisten

Sensor tetap mengukur dari posisi dan sudut yang sama. Kondisi ini mengurangi perbedaan akibat cara penggunaan antaroperator.

Perubahan suhu lebih cepat diketahui

Sistem dapat membaca suhu lebih sering daripada inspeksi manual. Perubahan yang berlangsung di antara jadwal pemeriksaan dapat direkam oleh perangkat penerima.

Mendukung preventive maintenance

Tren kenaikan suhu dapat menjadi tanda awal perubahan kondisi mesin. Teknisi dapat menjadwalkan pemeriksaan sebelum gangguan berkembang.

Mengurangi aktivitas pengukuran berulang

Operator tidak perlu terus mendatangi satu titik hanya untuk membaca suhu. Waktu dapat digunakan untuk pemeriksaan lain yang membutuhkan analisis langsung.

Mendukung dokumentasi

Ketika output sensor terhubung ke sistem pencatatan, perusahaan dapat menyimpan data berdasarkan waktu untuk analisis, laporan, atau audit.

Membantu menjaga konsistensi proses

Data suhu yang tersedia secara terus-menerus membantu operator mengetahui apakah proses masih berada dalam rentang yang ditetapkan.

Monitoring Manual atau Otomatis?

Dalam banyak kasus, kedua metode digunakan bersama. Sensor tetap memantau titik kritis, sedangkan termometer portabel digunakan untuk inspeksi tambahan dan verifikasi.

Cara Merencanakan Pemasangan Sensor Suhu Inframerah

1. Tentukan permukaan yang akan dipantau

Sensor inframerah mengukur suhu permukaan yang terlihat. Tentukan bagian mana yang paling mewakili kondisi proses atau mesin.

Jangan menganggap suhu permukaan selalu sama dengan suhu:

• Bagian dalam mesin.
• Cairan di dalam tangki.
• Udara di dalam ruang.
• Inti produk.
• Gas proses.

2. Pastikan suhu berada dalam rentang sensor

PCE-IR 50 memiliki rentang pengukuran 0 sampai 500°C. Sensor tidak tepat digunakan ketika target sering berada di bawah 0°C atau melebihi 500°C.

3. Hitung ukuran area pengukuran

PCE-IR 50 memiliki rasio optik 15:1. Artinya, jarak antara sensor dan objek memengaruhi ukuran area yang dibaca.

Contoh perkiraan:

Target harus lebih besar daripada area pengukuran. Berikan margin agar pergeseran kecil tidak membuat sensor membaca latar belakang.

4. Periksa karakteristik permukaan

PCE-IR 50 memakai emisivitas tetap 0,95. Sensor lebih sesuai untuk permukaan dengan emisivitas mendekati nilai tersebut, seperti banyak permukaan matte, berlapis cat, karet, plastik, dan material nonreflektif tertentu.

Permukaan logam yang bersih dan mengilap dapat menghasilkan pembacaan yang berbeda karena emisivitasnya rendah dan mudah memantulkan energi dari lingkungan.

5. Pastikan jalur pandang tidak terhalang

Sensor membutuhkan jalur pandang langsung ke target. Hindari pemasangan yang terhalang oleh:

• Kaca biasa.
• Penutup logam.
• Asap tebal.
• Uap.
• Debu.
• Oli atau kotoran pada lensa.
• Produk lain yang melintas di depan target.

6. Gunakan dudukan yang stabil

Getaran atau perubahan posisi dapat menggeser area pengukuran. Gunakan mounting bracket dan struktur pemasangan yang stabil.

Periksa ulang arah sensor setelah kegiatan maintenance, pembersihan, atau perubahan mesin.

7. Perhatikan suhu lingkungan sensor

Lingkungan tempat sensor dipasang harus tetap berada dalam batas operasinya. Hindari meletakkan sensor terlalu dekat dengan sumber panas apabila suhu bodi sensor dapat melebihi batas yang ditentukan.

Gunakan pelindung, jarak tambahan, atau sistem pendingin bila diperlukan dan diizinkan oleh produsen.

8. Siapkan catu daya dan input analog

PCE-IR 50 membutuhkan catu daya 24 VDC dan perangkat penerima yang kompatibel dengan sinyal 4 sampai 20 mA.

Periksa:

• Jenis input analog.
• Diagram pengkabelan.
• Polaritas.
• Beban rangkaian.
• Grounding.
• Proteksi kabel.
• Jalur kabel dari gangguan listrik.

9. Konfigurasikan skala pada perangkat penerima

Atur input 4 sampai 20 mA agar mewakili rentang 0 sampai 500°C. Pastikan layar, PLC, atau data logger menampilkan satuan dan nilai yang benar.

10. Tentukan batas alarm

Gunakan batas dari produsen mesin, proses yang tervalidasi, baseline, atau analisis teknis. Jangan menentukan alarm berdasarkan perkiraan.

Beberapa sistem menggunakan dua batas:

• Warning: kondisi perlu diperiksa.
• Critical: kondisi membutuhkan tindakan segera sesuai SOP.

11. Lakukan verifikasi setelah pemasangan

Bandingkan pembacaan sistem dengan alat referensi atau metode yang sesuai. Pastikan target, jarak, emisivitas, skala, dan kondisi operasi telah diperhitungkan.

Kesalahan dalam Monitoring Suhu Otomatis

Menempatkan sensor terlalu jauh

Area pengukuran menjadi terlalu besar dan dapat mencakup latar belakang. Hasil tidak lagi mewakili target utama.

Target lebih kecil daripada area ukur

Sensor membaca gabungan suhu target dan permukaan di sekitarnya. Masalah ini sering terjadi pada kabel, pipa kecil, terminal, dan komponen sempit.

Mengarahkan sensor ke logam mengilap

Emisivitas tetap 0,95 tidak selalu sesuai untuk logam reflektif. Pembacaan dapat dipengaruhi oleh pantulan dari sumber panas lain.

Memasang sensor di belakang kaca

Sensor inframerah dapat membaca permukaan kaca, bukan objek di belakangnya. Gunakan jendela inframerah yang sesuai atau ubah posisi sensor.

Mengabaikan debu dan kotoran

Kotoran pada lensa menghalangi energi inframerah yang diterima sensor. Masukkan pemeriksaan lensa ke jadwal maintenance.

Tidak memeriksa perubahan posisi

Bracket dapat bergeser akibat getaran, benturan, atau pekerjaan pemeliharaan. Sensor kemudian membaca titik yang berbeda.

Menghubungkan output tanpa memeriksa jenis input

Tidak semua input analog menggunakan jenis rangkaian yang sama. Ikuti diagram perangkat sensor dan penerima.

Menganggap sensor memiliki alarm internal

PCE-IR 50 menyediakan output pengukuran. Alarm, tampilan, logging, dan kontrol bergantung pada sistem penerima yang digunakan.

Tidak membuat prosedur ketika alarm muncul

Alarm tidak akan efektif tanpa tindakan yang jelas. Tentukan siapa yang menerima informasi, apa yang diperiksa, dan kapan mesin harus dihentikan.

Tidak melakukan verifikasi berkala

Periksa kembali sensor, arah pemasangan, kebersihan lensa, kondisi kabel, dan kesesuaian hasil berdasarkan jadwal perusahaan.

Rekomendasi Sensor untuk Monitoring Suhu Otomatis

Spesifikasi utama PCE-IR 50

Kapan memilih PCE-IR 50?

Pilih versi standar ketika perusahaan membutuhkan sensor tetap untuk monitoring internal dan tidak mensyaratkan sertifikat kalibrasi dalam paket pembelian.

Kapan memilih PCE-IR 50-ICA?

Pilih versi ICA ketika hasil pengukuran digunakan dalam:

• Audit internal atau eksternal.
• Quality control.
• Dokumentasi proses.
• Sistem manajemen mutu.
• Validasi atau verifikasi proses.
• Persyaratan pelanggan.
• Kegiatan yang memerlukan dokumen kalibrasi.

Checklist Sebelum Memasang Sensor Suhu Tetap

• Tentukan parameter yang ingin dipantau.
• Pastikan yang dibutuhkan adalah suhu permukaan.
• Periksa rentang suhu minimum dan maksimum.
• Ukur jarak antara sensor dan target.
• Hitung ukuran area pengukuran.
• Pastikan target lebih besar daripada area ukur.
• Periksa jenis dan kondisi permukaan.
• Pastikan jalur pandang tidak terhalang.
• Periksa suhu lingkungan sensor.
• Gunakan bracket yang stabil.
• Siapkan catu daya 24 VDC.
• Pastikan perangkat memiliki input 4 sampai 20 mA.
• Konfigurasikan skala suhu dengan benar.
• Tentukan batas warning dan critical.
• Buat prosedur respons terhadap alarm.
• Verifikasi pembacaan setelah pemasangan.
• Susun jadwal pemeriksaan sensor dan lensa.

Baca juga:
cara mendeteksi overheating pada mesin produksi,
cara menemukan hotspot pada panel listrik,
dan
penyebab suhu furnace atau boiler tidak stabil.

Pertanyaan yang Sering Diajukan

Apa itu monitoring suhu otomatis?

Monitoring suhu otomatis adalah proses membaca suhu menggunakan sensor tetap dan mengirimkan hasilnya ke indikator, data logger, PLC, atau sistem kontrol tanpa menunggu pengukuran manual.

Apakah sensor inframerah dapat mengukur suhu secara terus-menerus?

Sensor inframerah pemasangan tetap dapat digunakan untuk memantau satu permukaan secara berkelanjutan selama target, lingkungan, pemasangan, dan sistem penerimanya sesuai.

Apakah PCE-IR 50 memiliki layar?

PCE-IR 50 mengirimkan hasil melalui sinyal 4 sampai 20 mA. Pengguna membutuhkan indikator, PLC, controller, data logger, atau perangkat kompatibel untuk menampilkan dan mengolah nilai suhu.

Apakah PCE-IR 50 memiliki alarm?

Sensor menyediakan sinyal hasil pengukuran. Fungsi alarm harus dibuat pada indikator, PLC, controller, atau sistem monitoring yang menerima sinyal tersebut.

Apakah output 4 sampai 20 mA dapat langsung masuk ke PLC?

Dapat, selama PLC memiliki input analog 4 sampai 20 mA yang kompatibel dan rangkaiannya dipasang sesuai diagram perangkat.

Apakah sensor dapat mengukur suhu bagian dalam produk?

Tidak. Sensor inframerah mengukur suhu permukaan. Pengukuran suhu inti membutuhkan probe kontak atau sensor yang dipasang langsung pada medium.

Apakah sensor cocok untuk permukaan logam mengilap?

Permukaan logam mengilap dapat menghasilkan pembacaan yang tidak sesuai karena memiliki emisivitas rendah dan memantulkan energi dari lingkungan. PCE-IR 50 menggunakan emisivitas tetap 0,95 sehingga kesesuaian permukaan harus diperiksa sebelum pemasangan.

Berapa jarak pemasangan PCE-IR 50?

Jarak ditentukan berdasarkan ukuran target dan rasio optik 15:1. Semakin jauh jaraknya, semakin besar area yang dibaca sensor. Target harus lebih besar daripada area pengukuran.

Apakah sensor dapat digunakan di luar ruangan?

PCE-IR 50 memiliki perlindungan IP65, tetapi pemasangan tetap harus memperhatikan batas suhu lingkungan, kelembapan, paparan matahari, hujan langsung, kondensasi, debu, dan perlindungan kabel.

Apa perbedaan PCE-IR 50 dan PCE-IR 50-ICA?

Keduanya memiliki fungsi pengukuran yang sama. PCE-IR 50-ICA disertai sertifikat kalibrasi ISO.

Apakah sertifikat kalibrasi wajib?

Tidak selalu. Sertifikat biasanya dibutuhkan untuk audit, quality control, sistem mutu, dokumentasi formal, atau persyaratan pelanggan.

Kesimpulan

Monitoring suhu manual dapat melewatkan perubahan temperatur yang terjadi di antara jadwal pemeriksaan. Hasilnya juga dapat dipengaruhi oleh perbedaan titik, jarak, sudut, dan cara penggunaan alat.

Sensor inframerah tetap membantu memantau satu permukaan secara lebih konsisten. PCE-IR 50 mengukur suhu permukaan tanpa kontak pada rentang 0 sampai 500°C dan mengirimkan hasil melalui sinyal 4 sampai 20 mA.

Sensor tersebut dapat diintegrasikan dengan indikator, PLC, data logger, atau sistem monitoring yang kompatibel. Alarm dan tindakan kontrol harus dikonfigurasi pada sistem penerima.

Sebelum memilih alat, periksa rentang suhu, ukuran target, jarak, emisivitas permukaan, kondisi lingkungan, perangkat penerima, dan kebutuhan sertifikat kalibrasi.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan, pengkabelan, integrasi, pengaturan alarm, dan tindakan kontrol harus dilakukan oleh personel yang kompeten dengan mengikuti manual perangkat, SOP perusahaan, dan ketentuan keselamatan yang berlaku.
