Peralatan Tidak Bisa Dikendalikan dari HMI? Gunakan Output Module Modbus

Mengapa Peralatan Tidak Bisa Langsung Dikendalikan dari HMI?

1. HMI hanya berfungsi sebagai antarmuka

Banyak HMI tidak memiliki terminal output untuk beban lapangan. HMI hanya mengirimkan perintah ke PLC, remote I/O, atau perangkat Modbus lain.

2. PLC kehabisan output

Seluruh digital output PLC dapat sudah digunakan. Menambahkan remote output module dapat menjadi alternatif dibanding mengganti PLC atau menarik kabel tambahan ke panel utama.

3. Perangkat berada jauh dari panel utama

Lampu, valve, alarm, atau relay dapat berada di subpanel. Data perintah dikirim melalui RS485 menuju modul yang dipasang dekat perangkat tersebut.

4. Sistem menggunakan Modbus sebagai jaringan utama

Komputer industri atau SCADA dapat bertindak sebagai Modbus master, tetapi memerlukan slave output module agar perintah digital berubah menjadi kontak relay atau open collector.

5. Jenis output PLC tidak sesuai dengan beban

PLC mungkin hanya menyediakan transistor output, sedangkan sistem membutuhkan isolated relay contact. Kondisi sebaliknya juga dapat terjadi.

6. Jumlah kabel perlu dikurangi

Remote I/O memungkinkan satu jaringan komunikasi membawa beberapa perintah. Namun, suplai daya dan kabel output ke setiap beban tetap diperlukan pada lokasi modul.

7. Proses memerlukan kontrol terpusat

Operator dapat mengaktifkan lampu, buzzer, valve, atau relay melalui layar HMI selama logika, hak akses, dan interlock telah dirancang dengan benar.

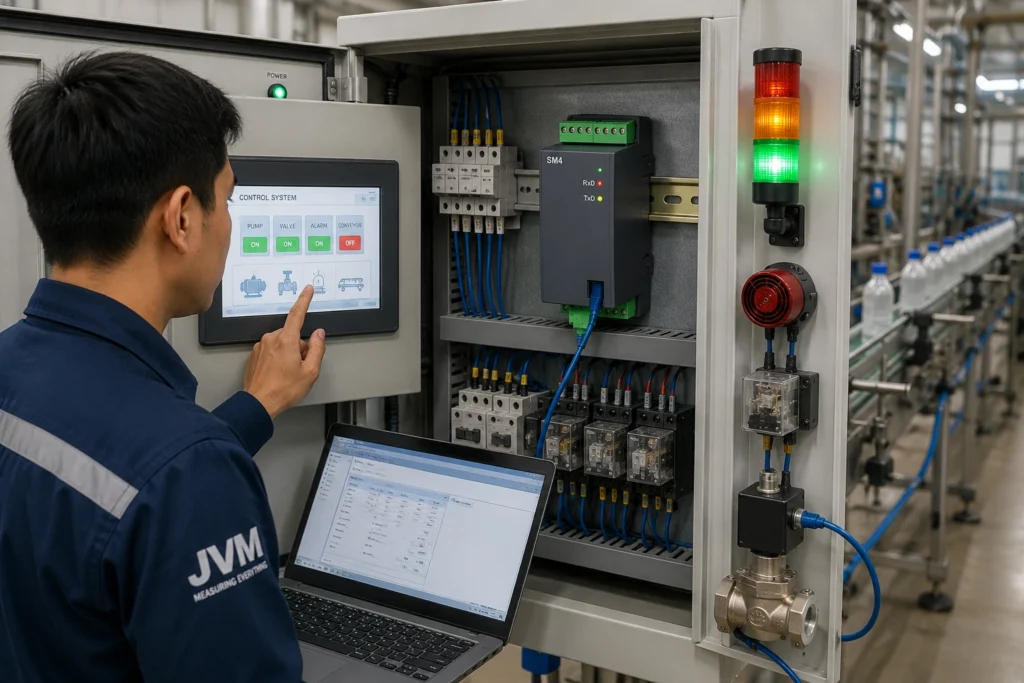

Apa Itu DIN-Rail Measuring Instrument PCE-SM4?

PCE-SM4 adalah remote output module yang menerima perintah melalui RS485 Modbus dan mengubahnya menjadi output listrik. Perangkat dipasang pada DIN rail 35 mm di dalam panel atau enclosure.

Fungsi utamanya meliputi:

• Menyediakan hingga delapan digital output.
• Pilihan empat relay output.
• Pilihan delapan open collector output.
• Komunikasi RS485.
• Modbus RTU atau ASCII.
• Konfigurasi melalui RS232.
• Pilihan tegangan suplai.
• Isolasi galvanik antara sisi komunikasi dan output sesuai desain perangkat.

PCE-SM4 merupakan modul output, bukan modul input sensor. Untuk sinyal analog gunakan PCE-SM1. Untuk input digital atau pulsa gunakan PCE-SM3.

Relay Output atau Open Collector?

Empat relay output

Versi relay menyediakan empat kanal kontak switching. Spesifikasi kontak yang tercantum adalah 5 A pada 230 V AC atau 150 V DC.

Relay output sesuai ketika:

• Dibutuhkan kontak listrik yang terpisah dari logika kontrol.
• Beban menggunakan AC atau DC dalam batas yang diizinkan.
• Output digunakan untuk mengaktifkan relay perantara.
• Frekuensi switching tidak terlalu tinggi.
• Dibutuhkan status ON atau OFF sederhana.

Rating 5 A bukan berarti semua beban 5 A dapat dihubungkan langsung. Motor, solenoid, contactor, dan lampu tertentu memiliki inrush current atau karakter induktif yang lebih berat daripada beban resistif.

Delapan open collector output

Versi open collector menyediakan delapan kanal dengan arus maksimum 0,1 A per output sesuai spesifikasi produk.

Open collector sesuai untuk:

• Input digital PLC.
• Relay interface berarus rendah.
• Lampu indikator DC berdaya rendah.
• Perangkat kontrol yang menerima transistor switching.
• Aplikasi dengan jumlah kanal lebih banyak.

Open collector memerlukan pemahaman mengenai polaritas, common, sumber daya eksternal, dan jenis sinking atau switching yang dibutuhkan. Output ini bukan dry contact.

Perbandingan singkat

Cara Kerja Output Modbus

Alur sistem secara sederhana:

1. Operator menekan tombol pada HMI atau logika PLC membuat perintah.
2. Modbus master menulis nilai ke register atau coil PCE-SM4.
3. PCE-SM4 menerima perintah melalui RS485.
4. Output terkait berubah menjadi ON atau OFF.
5. Relay perantara, lampu, buzzer, atau perangkat lain merespons.
6. Sistem melakukan verifikasi melalui feedback input jika tersedia.

Menulis output berbeda dengan membaca status proses

Perintah ON hanya menunjukkan bahwa master telah meminta output aktif. Hal tersebut belum membuktikan valve telah membuka, motor telah berjalan, atau lampu benar-benar menyala.

Gunakan feedback seperti:

• Auxiliary contact contactor.
• Limit switch valve.
• Pressure switch.
• Current sensor.
• Status relay.
• Digital input dari perangkat lapangan.

Modbus RTU dan ASCII

PCE-SM4 mendukung Modbus RTU dan ASCII. Seluruh parameter komunikasi harus sesuai dengan master:

• Alamat slave.
• Baud rate.
• Parity.
• Stop bit.
• Mode RTU atau ASCII.
• Register atau coil address.

Aplikasi PCE-SM4 di Industri

Mengaktifkan lampu indikator

HMI dapat mengaktifkan lampu status untuk menunjukkan proses aktif, batch selesai, atau kondisi peringatan.

Mengaktifkan buzzer

Output dapat mengaktifkan buzzer melalui relay atau interface yang sesuai. Logika silence, acknowledge, dan reset perlu dirancang pada PLC atau HMI.

Mengendalikan relay perantara

Relay interposing dapat digunakan untuk memisahkan PCE-SM4 dari beban yang lebih besar atau memiliki tegangan berbeda.

Mengendalikan solenoid valve

Solenoid sebaiknya diaktifkan melalui relay atau driver yang sesuai, terutama untuk beban induktif. Gunakan flyback diode, RC snubber, atau surge suppressor sesuai tipe tegangan dan rekomendasi produsen.

Mengaktifkan contactor

PCE-SM4 dapat memberikan perintah ke coil contactor melalui interface yang tepat. Jangan menghubungkan motor langsung ke output module.

Mengendalikan fan atau pompa kecil melalui contactor

Output hanya memberikan sinyal perintah. Motor tetap membutuhkan contactor, overload protection, circuit protection, dan interlock.

Mengaktifkan valve pada sistem utilitas

SCADA dapat membuka atau menutup valve berdasarkan jadwal atau kondisi proses, dengan feedback posisi dan interlock yang memadai.

Remote reset

Output dapat digunakan untuk memberikan sinyal reset ke perangkat lain jika fungsi tersebut diperbolehkan dan tidak menghilangkan proteksi keselamatan.

Kontrol batch

Output dapat menjalankan tahapan seperti membuka valve, menyalakan mixer melalui contactor, mengaktifkan alarm, atau memberikan sinyal selesai.

Kontrol bangunan

Open collector atau relay dapat digunakan sebagai interface untuk lampu, exhaust fan, damper actuator, atau perangkat building automation yang kompatibel.

Cara Memilih Konfigurasi Output

1. Hitung jumlah output

Tentukan kebutuhan sekarang dan cadangan ekspansi. Pilihan PCE-SM4 adalah empat relay atau delapan open collector.

2. Identifikasi jenis beban

Catat apakah output mengaktifkan:

• Input PLC.
• Lampu indikator.
• Buzzer.
• Relay perantara.
• Solenoid.
• Contactor.
• Valve actuator.

3. Periksa tegangan dan arus

Bandingkan tegangan kerja, arus normal, inrush current, dan breaking current dengan rating output.

4. Periksa jenis beban

Beban resistif, induktif, kapasitif, motor, dan lampu memiliki karakter berbeda. Rating kontak dapat menurun untuk beban induktif.

5. Tentukan kebutuhan isolasi

Relay contact memberikan pemisahan switching yang berbeda dari open collector. Gunakan relay perantara jika perlu memisahkan tegangan atau common.

6. Tentukan frekuensi switching

Relay mekanis tidak sesuai untuk switching sangat cepat atau terus-menerus. Open collector lebih sesuai untuk frekuensi lebih tinggi selama arus dan tegangan kompatibel.

7. Tentukan kondisi default

Tentukan apakah output harus OFF, tetap pada status terakhir, atau menuju kondisi aman ketika:

• Modul baru menyala.
• Komunikasi terputus.
• PLC restart.
• HMI kehilangan koneksi.
• Catu daya hilang.

8. Periksa tegangan suplai modul

PCE-SM4 tersedia dengan pilihan:

• 85–253 V AC/DC.
• 20–50 V AC/DC.

9. Pastikan master mendukung write command

HMI atau PLC harus dapat menulis register atau coil sesuai register map perangkat.

Cara Memeriksa Beban Output

Contoh relay output untuk lampu

Lampu indikator 230 V AC memiliki arus normal 0,05 A. Nilai tersebut berada di bawah rating 5 A, tetapi pengguna tetap harus memeriksa inrush current, proteksi sirkuit, dan tipe lampu.

Contoh relay output untuk contactor

Coil contactor 230 V AC memiliki arus holding rendah, tetapi inrush dapat lebih tinggi. Gunakan rating coil dari produsen contactor dan pertimbangkan relay perantara bila diperlukan.

Contoh open collector untuk relay interface

Relay interface 24 V DC memiliki coil 30 mA. Arus tersebut berada di bawah batas 0,1 A. Pastikan polaritas benar dan gunakan flyback protection jika belum tersedia pada modul relay.

Contoh beban yang tidak boleh langsung dihubungkan

• Motor AC atau DC.
• Heater berdaya besar.
• Pompa.
• Kompresor.
• Solenoid dengan arus di atas rating.
• Bank lampu dengan inrush tinggi.

Gunakan contactor, solid state relay, motor starter, atau driver yang sesuai untuk beban tersebut.

Proteksi beban induktif

Ketika coil dimatikan, energi induktif dapat menghasilkan lonjakan tegangan. Gunakan:

• Flyback diode untuk coil DC jika sesuai.
• RC snubber untuk aplikasi AC tertentu.
• Varistor atau surge suppressor.
• Relay interface dengan proteksi terintegrasi.

Pilih proteksi berdasarkan tegangan, kecepatan pelepasan, dan rekomendasi produsen perangkat.

Langkah Instalasi dan Konfigurasi

1. Amankan sumber daya

Matikan dan isolasi sumber listrik sebelum pemasangan. Terapkan prosedur lockout-tagout sesuai kebutuhan.

2. Pasang PCE-SM4 pada DIN rail 35 mm

Pastikan rel kuat dan tersedia ruang untuk kabel serta ventilasi.

3. Verifikasi varian suplai

Jangan menghubungkan tegangan sebelum memastikan varian 85–253 V AC/DC atau 20–50 V AC/DC.

4. Verifikasi tipe output

Pastikan unit merupakan versi empat relay atau delapan open collector.

5. Hubungkan beban melalui proteksi yang sesuai

Gunakan fuse, MCB, relay perantara, contactor, atau driver sesuai desain.

6. Hubungkan RS485

Periksa terminal A dan B, shielding, terminasi, dan topologi bus.

7. Konfigurasikan melalui RS232

Parameterisasi dilakukan melalui interface RS232 bagian depan menggunakan software konfigurasi.

8. Tentukan alamat slave

Setiap perangkat pada bus harus memiliki alamat yang unik.

9. Samakan parameter komunikasi

• Modbus RTU atau ASCII.
• Baud rate.
• Parity.
• Stop bit.
• Alamat slave.

10. Masukkan alamat output pada PLC atau HMI

Gunakan register map resmi. Perhatikan perbedaan penomoran 0-based dan 1-based pada software.

11. Uji setiap kanal tanpa beban utama

Gunakan lampu uji, multimeter, atau relay interface untuk memastikan setiap output merespons perintah.

12. Uji dengan beban aktual

Lakukan pengujian satu per satu sambil memantau arus, tegangan, suhu komponen, dan feedback perangkat.

13. Uji kondisi gangguan

Simulasikan restart, komunikasi terputus, kehilangan daya, dan emergency condition.

14. Dokumentasikan konfigurasi

• Nomor output.
• Nama perangkat.
• Jenis beban.
• Tegangan dan arus.
• Alamat Modbus.
• Logika ON dan OFF.
• Interlock.
• Kondisi fail-safe.

Fail-Safe dan Kondisi Komunikasi Terputus

Remote output membutuhkan evaluasi khusus ketika komunikasi gagal. Sistem harus menentukan kondisi aman untuk setiap beban.

Output yang umumnya aman dalam kondisi OFF

• Heater.
• Motor.
• Pompa proses tertentu.
• Solenoid dosing.
• Perangkat yang dapat menyebabkan gerakan.

Output yang dapat membutuhkan kondisi berbeda

• Cooling fan.
• Valve keselamatan.
• Exhaust fan.
• Alarm kritis.
• Perangkat yang menjaga containment.

Kondisi aman tidak dapat ditentukan secara umum. Gunakan risk assessment, process hazard analysis, manual mesin, dan standar keselamatan yang berlaku.

Gunakan feedback

Perintah output harus diverifikasi melalui input terpisah jika posisi atau status aktual penting.

Gunakan watchdog pada PLC atau sistem

Master dapat memantau timeout komunikasi dan menjalankan logika gangguan. Periksa kemampuan PCE-SM4 dan sistem penerima untuk menentukan respons yang tersedia.

Jangan mengandalkan HMI sebagai emergency stop

Tombol pada layar tidak memiliki karakteristik yang sama dengan perangkat emergency stop hardwired atau safety-rated.

Troubleshooting PCE-SM4

Urutan pemeriksaan cepat

1. Pastikan PCE-SM4 mendapat daya.
2. Periksa komunikasi RS485.
3. Uji write command pada satu kanal.
4. Periksa perubahan output dengan multimeter.
5. Periksa sumber daya beban.
6. Periksa relay perantara atau contactor.
7. Periksa proteksi induktif.
8. Uji feedback perangkat.

PCE-SM1, PCE-SM3, atau PCE-SM4?

Baca juga
cara mengubah sinyal analog ke Modbus dengan PCE-SM1
dan
cara mengubah input pulsa ke Modbus dengan PCE-SM3.

Spesifikasi Utama PCE-SM4

Lihat produk: DIN-Rail Measuring Instrument PCE-SM4.

Checklist Sebelum Membeli PCE-SM4

• Hitung jumlah output.
• Pilih empat relay atau delapan open collector.
• Catat tegangan dan arus setiap beban.
• Periksa inrush current.
• Identifikasi beban resistif atau induktif.
• Tentukan kebutuhan relay perantara.
• Tentukan proteksi surge.
• Pilih tegangan suplai modul.
• Pastikan master mendukung Modbus RTU atau ASCII.
• Siapkan register map.
• Tentukan kondisi startup.
• Tentukan kondisi komunikasi terputus.
• Siapkan feedback untuk perangkat penting.
• Uji fail-safe dan interlock.

Baca juga:
display industri untuk data proses,
input analog ke Modbus,
dan
input pulsa ke Modbus.

Pertanyaan yang Sering Diajukan

Apa fungsi PCE-SM4?

PCE-SM4 menerima perintah melalui RS485 Modbus dan mengaktifkan output relay atau open collector untuk menjalankan perangkat lapangan melalui interface yang sesuai.

Berapa jumlah output PCE-SM4?

Tersedia pilihan empat relay output atau delapan open collector output.

Berapa rating relay output?

Spesifikasi yang tercantum adalah 5 A pada 230 V AC atau 150 V DC. Kemampuan aktual harus dievaluasi berdasarkan jenis beban dan inrush current.

Berapa rating open collector output?

Arus maksimum yang tercantum adalah 0,1 A.

Apakah PCE-SM4 dapat mengendalikan motor secara langsung?

Tidak disarankan. Gunakan contactor, motor starter, overload protection, dan interlock yang sesuai.

Apakah PCE-SM4 dapat mengaktifkan solenoid valve?

Dapat melalui relay atau driver yang sesuai jika tegangan, arus, dan karakter beban berada dalam batas. Gunakan proteksi lonjakan untuk coil induktif.

Apa perbedaan relay dan open collector?

Relay menggunakan kontak mekanis dan dapat memutus rangkaian AC atau DC dalam ratingnya. Open collector adalah output transistor DC berarus rendah yang membutuhkan polaritas dan sumber daya eksternal yang benar.

Apakah PCE-SM4 mendukung Modbus TCP?

Tidak secara langsung. Perangkat menggunakan RS485 dengan Modbus RTU atau ASCII. Gunakan gateway untuk Modbus TCP.

Bagaimana cara mengonfigurasi PCE-SM4?

Konfigurasi dilakukan melalui interface RS232 bagian depan dan software konfigurasi.

Apakah PCE-SM4 dapat membaca sensor?

Tidak. Gunakan PCE-SM1 untuk input analog atau PT100 dan PCE-SM3 untuk input digital atau pulsa.

Apa yang terjadi jika komunikasi terputus?

Respons harus diverifikasi pada manual dan diuji saat commissioning. Sistem perlu memiliki logika timeout dan kondisi fail-safe yang ditentukan berdasarkan risiko.

Apakah HMI dapat digunakan sebagai emergency stop?

Tidak. Emergency stop harus menggunakan perangkat dan rangkaian keselamatan yang sesuai dengan standar serta penilaian risiko.

Kesimpulan

HMI atau SCADA membutuhkan output module untuk mengubah perintah Modbus menjadi switching fisik di lapangan. PCE-SM4 menyediakan pilihan empat relay output atau delapan open collector output.

Versi relay sesuai untuk kontak switching dalam batas yang ditentukan. Versi open collector sesuai untuk input digital dan interface DC berarus rendah. Beban besar, induktif, atau memiliki inrush tinggi membutuhkan relay perantara, contactor, atau driver yang sesuai.

Keberhasilan sistem bergantung pada pemilihan output, pengkabelan, proteksi, register Modbus, feedback, interlock, dan kondisi fail-safe ketika daya atau komunikasi terputus.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan output, pengkabelan, proteksi beban, konfigurasi Modbus, fail-safe, interlock, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta dilakukan oleh personel yang kompeten.
