Pulsa Flow Sensor dan Encoder Tidak Terbaca di SCADA? Gunakan Modul Input

Mengapa Pulsa Sensor Tidak Terbaca di PLC atau SCADA?

1. Sistem hanya memiliki komunikasi Modbus

PLC atau HMI dapat memiliki port RS485, tetapi tidak memiliki high-speed counter atau digital input yang sesuai. Pulsa fisik harus diubah menjadi data register sebelum dapat dibaca melalui Modbus.

2. Jenis sinyal sensor tidak cocok

Sensor dapat menghasilkan:

• Pulse output.
• NPN open collector.
• PNP output.
• Dry contact.
• TTL atau level tegangan tertentu.
• Quadrature encoder.

PCE-SM3 menerima input digital atau pulsa dengan level biner tertentu. Kompatibilitas tidak boleh diasumsikan hanya karena sensor memiliki kata “pulse” pada datasheet.

3. Frekuensi sensor terlalu tinggi

PCE-SM3 memiliki frekuensi input maksimum 1 kHz. Jika sensor menghasilkan lebih dari 1.000 pulsa per detik, sebagian pulsa dapat tidak tercatat atau sistem tidak bekerja sesuai spesifikasi.

4. Pulsa terlalu pendek

Panjang pulsa minimum yang tercantum adalah 0,5 ms. Pulsa yang lebih singkat dapat gagal dideteksi.

5. Level tegangan tidak memenuhi ambang input

Spesifikasi deteksi biner PCE-SM3 adalah:

• Logika 0: 0 sampai 2,4 V.
• Logika 1: 3,4 sampai 24 V.

Tegangan di antara kedua rentang tersebut berada di area yang tidak sebaiknya digunakan sebagai level logika pasti.

6. Faktor pulsa belum dimasukkan

Flow sensor dapat menghasilkan 100 pulsa per liter. Encoder dapat menghasilkan 1.024 pulsa per putaran. Tanpa faktor konversi, SCADA hanya menampilkan jumlah pulsa, bukan liter, rpm, meter, atau unit proses lainnya.

7. Parameter komunikasi tidak sama

Alamat slave, baud rate, parity, stop bit, dan mode RTU atau ASCII harus sama antara PCE-SM3 dan Modbus master.

8. Register atau format data salah

PLC dapat membaca alamat yang salah, salah menafsirkan data 32-bit, atau memakai urutan word yang tidak sesuai.

9. Kabel RS485 tidak benar

Kesalahan terminal A dan B, topologi bercabang, terminasi yang salah, atau noise dapat menyebabkan komunikasi tidak stabil.

Apa Itu DIN-Rail Measuring Instrument PCE-SM3?

PCE-SM3 adalah modul input digital dan pulsa dua kanal untuk pemasangan pada DIN rail 35 mm. Perangkat ini digunakan untuk mengubah binary signal atau pulse signal menjadi komunikasi RS485 Modbus.

Fungsi utamanya:

• Menerima dua input digital atau pulsa.
• Menghitung hingga 4.294.967.295 pulsa.
• Menerima frekuensi hingga 1 kHz.
• Mendeteksi pulsa dengan panjang minimum 0,5 ms.
• Mengirim data melalui RS485.
• Mendukung Modbus RTU dan ASCII.
• Dikonfigurasi melalui RS232 dan software.
• Memiliki isolasi galvanik antara input dan output komunikasi.

PCE-SM3 tidak menampilkan data secara lokal. Nilai dibaca oleh PLC, HMI, komputer, gateway, atau perangkat Modbus master lainnya.

Sinyal Apa yang Dapat Digunakan?

Flow sensor dengan pulse output

Flow sensor dapat menghasilkan sejumlah pulsa untuk setiap liter atau satuan volume. PCE-SM3 menghitung pulsa tersebut, sedangkan PLC atau HMI mengubahnya menjadi volume total atau flow rate.

Rotary encoder

Encoder menghasilkan pulsa sesuai pergerakan poros. Data dapat digunakan untuk menghitung putaran, kecepatan, jarak, atau posisi relatif, selama mode output dan frekuensinya kompatibel.

Proximity sensor

Proximity sensor dapat menghasilkan satu pulsa setiap kali mendeteksi gear tooth, produk, bagian mesin, atau objek yang lewat.

Photoelectric sensor

Sensor fotoelektrik dapat digunakan untuk menghitung produk yang melewati conveyor.

Limit switch atau kontak digital

Input binary dapat digunakan untuk membaca perubahan status, tetapi jenis kontak dan level tegangan harus sesuai dengan diagram input.

Meter dengan pulse output

Energy meter, water meter, gas meter, atau perangkat lain dengan pulse output dapat diintegrasikan jika karakteristik keluarannya kompatibel.

Sensor NPN atau PNP

Istilah NPN dan PNP menjelaskan cara switching output sensor. Pengguna perlu memeriksa wiring, sumber daya sensor, common, dan level tegangan sebelum menghubungkannya ke input modul.

Apakah encoder A/B dapat langsung digunakan?

PCE-SM3 memiliki dua kanal input, tetapi jangan langsung menganggapnya sebagai quadrature decoder untuk menentukan arah. Periksa dokumentasi register dan fungsi perangkat sebelum menggunakan kanal A dan B dari encoder untuk aplikasi posisi dua arah.

Cara Kerja Input Pulsa ke Modbus

Alur dasarnya:

1. Sensor mendeteksi aliran, putaran, produk, atau peristiwa.
2. Sensor menghasilkan pulsa digital.
3. PCE-SM3 mendeteksi perubahan logika pada input.
4. Counter internal menambahkan jumlah pulsa.
5. Nilai counter tersedia melalui register Modbus.
6. PLC atau HMI membaca register melalui RS485.
7. Sistem melakukan scaling menjadi liter, rpm, meter, jumlah produk, atau unit lain.

Counter dan frequency bukan hal yang sama

Counter menunjukkan jumlah pulsa yang terkumpul. Frequency menunjukkan jumlah pulsa per satuan waktu.

Contoh:

• 10.000 pulsa total dapat mewakili volume kumulatif.
• 100 pulsa per detik dapat digunakan untuk menghitung flow rate atau rpm.

Periksa register map untuk mengetahui data yang tersedia dan cara pembacaannya.

Modbus RTU dan ASCII

Perangkat mendukung:

• Modbus RTU: format biner yang umum digunakan pada otomasi.
• Modbus ASCII: format karakter ASCII untuk sistem yang mendukungnya.

Seluruh perangkat pada jaringan harus menggunakan parameter komunikasi yang kompatibel.

Aplikasi PCE-SM3 di Industri

Menghitung volume cairan

Flow sensor memberikan pulsa per liter. PCE-SM3 mengirim jumlah pulsa ke PLC untuk dihitung menjadi volume total.

Menghitung flow rate

PLC membaca pertambahan pulsa dalam interval tertentu, kemudian mengubahnya menjadi liter per menit atau satuan flow lainnya.

Mengukur kecepatan putaran

Encoder atau proximity sensor mendeteksi putaran poros. Frekuensi pulsa digunakan untuk menghitung rpm.

Menghitung produk di conveyor

Photoelectric sensor menghasilkan satu pulsa setiap kali produk lewat. Counter digunakan untuk total produksi, batch, atau monitoring output.

Mengukur kecepatan conveyor

Encoder yang terhubung ke roller menghasilkan pulsa berdasarkan perpindahan. Sistem menghitung kecepatan dalam meter per menit.

Mencatat waktu operasi secara tidak langsung

Status mesin dapat dibaca sebagai sinyal digital, kemudian PLC menghitung durasi ON dan OFF.

Monitoring pintu, valve, atau limit switch

Input binary dapat digunakan untuk membaca status perangkat selama level sinyal sesuai.

Remote counter

PCE-SM3 dapat dipasang pada subpanel dekat sensor, lalu data dikirim menuju panel utama melalui RS485.

Cara Menghitung Flow, Jumlah, dan Kecepatan

Menghitung volume total

Sensor memiliki faktor 100 pulsa per liter.

Jika counter membaca 25.000 pulsa:

25.000 ÷ 100 = 250 liter

Menghitung flow rate

Sensor menghasilkan 100 pulsa per liter. Dalam 10 detik, counter bertambah 500 pulsa.

• Volume selama 10 detik = 500 ÷ 100 = 5 liter.
• Flow per detik = 5 ÷ 10 = 0,5 liter/detik.
• Flow per menit = 0,5 × 60 = 30 liter/menit.

Menghitung rpm

Encoder menghasilkan 60 pulsa per putaran. Sistem membaca 300 pulsa per detik.

RPM = 300 × 60 ÷ 60 = 300 rpm

Menghitung jarak conveyor

Encoder menghasilkan 1.000 pulsa untuk setiap meter perpindahan.

Jika counter bertambah 15.000 pulsa:

15.000 ÷ 1.000 = 15 meter

Periksa frekuensi maksimum

Contoh encoder menghasilkan 1.024 pulsa per putaran. Poros berputar pada 1.500 rpm.

• Putaran per detik = 1.500 ÷ 60 = 25.
• Frekuensi pulsa = 25 × 1.024 = 25.600 Hz.

Frekuensi ini jauh di atas batas 1 kHz PCE-SM3, sehingga konfigurasi tersebut tidak sesuai tanpa pengurangan resolusi, pembagi pulsa, sensor lain, atau modul high-speed counter yang lebih cepat.

Hindari overflow counter

Counter maksimum adalah 4.294.967.295 pulsa. Sistem perlu memiliki strategi reset, penyimpanan total, atau penanganan rollover sesuai register dan logika aplikasi.

Hal yang Perlu Diperiksa Sebelum Membeli

1. Jenis output sensor

Periksa apakah sensor menggunakan NPN, PNP, push-pull, dry contact, TTL, atau output lain.

2. Level tegangan

Pastikan level LOW dan HIGH memenuhi rentang input PCE-SM3.

3. Frekuensi maksimum aktual

Hitung frekuensi pada kecepatan atau flow tertinggi, bukan kondisi normal saja.

4. Panjang pulsa minimum

Pastikan pulsa tidak lebih singkat dari 0,5 ms.

5. Jumlah kanal

PCE-SM3 menyediakan dua kanal. Tentukan apakah kedua kanal digunakan untuk dua sensor terpisah atau kebutuhan lain yang didukung.

6. Faktor pulsa

Siapkan data pulses/liter, pulses/revolution, pulses/meter, atau faktor lain.

7. Tegangan suplai

Pilih salah satu varian:

• 85–253 V AC/DC.
• 20–50 V AC/DC.

8. Protokol perangkat master

Pastikan PLC, HMI, atau SCADA mendukung Modbus RTU atau ASCII melalui RS485.

9. Kebutuhan reset counter

Tentukan apakah counter direset per batch, per shift, atau dibiarkan kumulatif.

10. Kondisi lingkungan

Modul memiliki IP40 dan dirancang untuk dipasang di dalam panel atau enclosure.

Langkah Instalasi dan Konfigurasi

1. Amankan sumber listrik

Pemasangan harus dilakukan oleh personel yang kompeten sesuai prosedur keselamatan listrik.

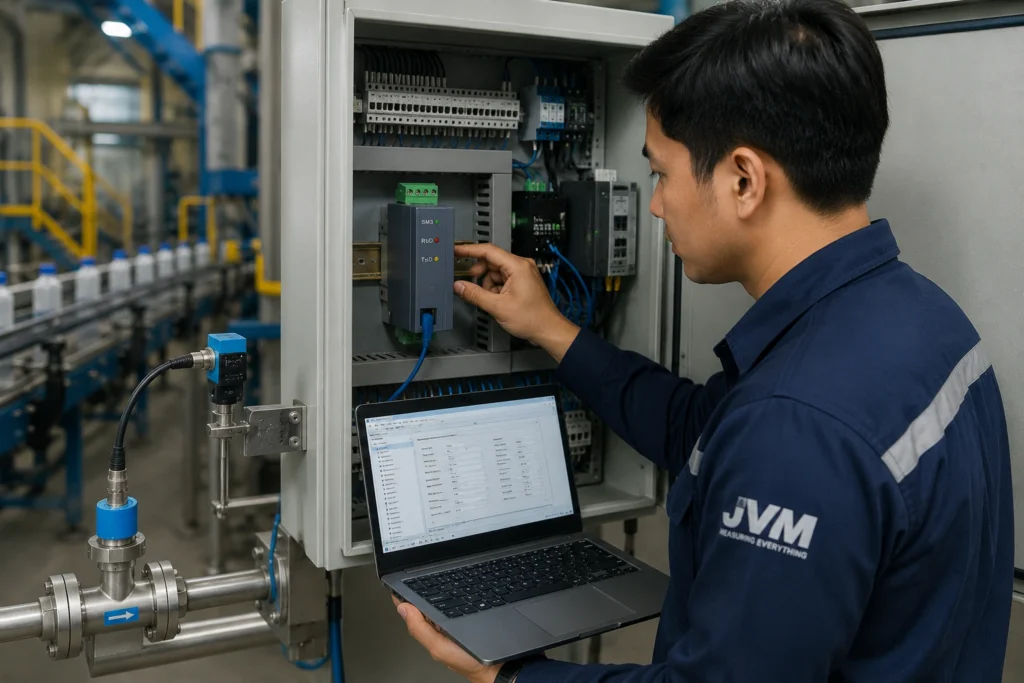

2. Pasang pada DIN rail 35 mm

Pastikan tersedia ruang untuk wiring dan ventilasi.

3. Hubungkan sumber daya

Periksa varian suplai sebelum memberikan tegangan.

4. Berikan sumber daya pada sensor

Sensor NPN atau PNP biasanya membutuhkan catu daya eksternal. Pastikan tegangan dan common sesuai.

5. Hubungkan input digital

Ikuti diagram resmi. Jangan menghubungkan output sensor berdasarkan warna kabel tanpa memeriksa datasheet.

6. Hubungkan RS485

Periksa A, B, shield, terminasi, dan topologi jaringan.

7. Konfigurasi melalui RS232

Gunakan interface bagian depan dan software konfigurasi untuk mengatur parameter perangkat.

8. Tentukan alamat slave

Setiap perangkat dalam satu bus harus memiliki alamat berbeda.

9. Samakan parameter serial

• RTU atau ASCII.
• Baud rate.
• Parity.
• Stop bit.
• Alamat slave.

10. Masukkan register pada PLC atau HMI

Gunakan register map resmi dan perhatikan penomoran alamat, function code, panjang data, signed atau unsigned, serta word order.

11. Uji dengan generator pulsa

Gunakan pulse generator atau sensor yang dapat diverifikasi. Uji frekuensi rendah, menengah, dan mendekati maksimum.

12. Verifikasi faktor konversi

Bandingkan jumlah fisik dengan data digital. Misalnya, alirkan volume yang diketahui atau putar encoder sejumlah putaran tertentu.

13. Dokumentasikan konfigurasi

• Model dan nomor seri.
• Jenis sensor.
• Faktor pulsa.
• Alamat slave.
• Baud rate dan parity.
• Register.
• Rumus scaling.
• Logika reset.

Troubleshooting PCE-SM3

Urutan pemeriksaan cepat

1. Pastikan modul dan sensor mendapat daya.
2. Ukur level LOW dan HIGH sensor.
3. Periksa bentuk serta panjang pulsa.
4. Hitung frekuensi maksimum.
5. Uji counter lokal melalui register.
6. Periksa RS485 dan parameter komunikasi.
7. Verifikasi register serta format data.
8. Periksa faktor konversi pada PLC.

PCE-SM1, PCE-SM3, atau PCE-SM4?

Baca juga cara mengubah sinyal analog ke Modbus menggunakan PCE-SM1.

Spesifikasi Utama PCE-SM3

Lihat produk: DIN-Rail Measuring Instrument PCE-SM3.

Checklist Sebelum Membeli PCE-SM3

• Identifikasi output sensor.
• Periksa NPN, PNP, dry contact, atau output lainnya.
• Ukur level logika LOW dan HIGH.
• Hitung frekuensi maksimum.
• Periksa panjang pulsa minimum.
• Pastikan jumlah kanal maksimal dua.
• Catat faktor pulses/liter, pulses/revolution, atau pulses/meter.
• Pilih tegangan suplai yang benar.
• Pastikan perangkat master mendukung RS485 Modbus.
• Tentukan RTU atau ASCII.
• Siapkan register map.
• Tentukan kebutuhan reset dan rollover counter.
• Siapkan generator pulsa atau alat referensi untuk commissioning.

Baca juga:
cara menampilkan data proses dari jarak jauh,
integrasi sinyal analog ke Modbus,
dan
cara mengelola data pengukuran proses.

Pertanyaan yang Sering Diajukan

Apa fungsi PCE-SM3?

PCE-SM3 menerima dua input digital atau pulsa, menghitung sinyal yang masuk, lalu mengirimkan data melalui RS485 Modbus RTU atau ASCII.

Apakah PCE-SM3 dapat digunakan untuk flow sensor?

Ya, jika flow sensor menghasilkan pulse output dengan level tegangan, panjang pulsa, dan frekuensi yang kompatibel.

Apakah PCE-SM3 dapat digunakan untuk rotary encoder?

Ya, untuk penghitungan pulsa dari encoder yang kompatibel. Periksa frekuensi maksimum dan jangan menganggap modul mendukung decoding arah quadrature tanpa verifikasi dokumentasi.

Berapa frekuensi maksimum PCE-SM3?

Frekuensi input maksimum yang tercantum adalah 1 kHz.

Berapa panjang pulsa minimum?

Panjang pulsa minimum adalah 0,5 ms.

Berapa kapasitas counternya?

Counter dapat mencatat dari 0 sampai 4.294.967.295 pulsa.

Apa level logika inputnya?

Logika 0 berada pada 0 sampai 2,4 V, sedangkan logika 1 berada pada 3,4 sampai 24 V.

Apakah PCE-SM3 mendukung Modbus TCP?

Tidak secara langsung. Perangkat menggunakan RS485 Modbus RTU atau ASCII. Modbus TCP memerlukan gateway.

Bagaimana cara mengubah pulsa menjadi liter?

Bagi jumlah pulsa dengan faktor pulsa per liter yang diberikan oleh produsen flow sensor.

Kenapa pulsa terhitung lebih sedikit?

Penyebabnya dapat berupa frekuensi terlalu tinggi, pulsa terlalu pendek, level tegangan salah, noise, wiring, atau polling dan register yang tidak sesuai.

Apakah PCE-SM3 dapat membaca sinyal 4–20 mA?

Tidak. Gunakan PCE-SM1 untuk input analog 0–10 V, 0/4–20 mA, atau PT100.

Apakah modul dapat mengaktifkan relay?

PCE-SM3 merupakan modul input. Untuk output relay atau open collector melalui Modbus, gunakan PCE-SM4.

Kesimpulan

Pulsa flow sensor, encoder, dan proximity sensor perlu diubah menjadi data Modbus sebelum dapat dibaca oleh sistem yang hanya menggunakan RS485.

PCE-SM3 menyediakan dua input digital atau pulsa, counter 32-bit hingga 4.294.967.295 pulsa, panjang pulsa minimum 0,5 ms, dan frekuensi maksimum 1 kHz.

Sebelum instalasi, periksa jenis output, level tegangan, frekuensi, faktor pulsa, tegangan suplai, parameter Modbus, register, serta logika scaling. Verifikasi hasil menggunakan volume, putaran, jarak, atau generator pulsa yang diketahui.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan sensor, pemeriksaan kompatibilitas input, pengkabelan, konfigurasi Modbus, scaling, instalasi panel, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta dilakukan oleh personel yang kompeten.
