Jawaban cepat:
Gunakan modul input analog PCE-SM1 ketika sensor menghasilkan 0–10 V, 0/4–20 mA, atau sinyal PT100, tetapi sistem hanya menerima RS485 Modbus. Pilih konfigurasi input dan tegangan suplai saat pemesanan, pasang pada DIN rail 35 mm, lakukan konfigurasi melalui RS232, lalu atur komunikasi serta scaling pada PLC, HMI, atau SCADA.
Mengapa Sinyal Sensor Tidak Bisa Langsung Masuk ke Modbus?
Sensor industri dapat menggunakan berbagai jenis output. Sebagian mengirimkan nilai analog, sedangkan perangkat kontrol modern sering bertukar data melalui jaringan digital.
1. Sensor menggunakan 4–20 mA
Sinyal 4–20 mA umum digunakan pada transmitter tekanan, level, flow, suhu, kelembapan, dan parameter proses lainnya. Nilai arus mewakili rentang pengukuran sensor.
Contoh:
- 4 mA = 0 bar.
- 12 mA = 5 bar.
- 20 mA = 10 bar.
PLC tanpa analog input tidak dapat menafsirkan arus tersebut secara langsung melalui port RS485.
2. Sensor menggunakan 0–10 V
Output tegangan sering digunakan pada sensor posisi, tekanan, level, kontrol HVAC, dan perangkat otomasi tertentu. Sistem Modbus membutuhkan perangkat konversi agar nilai tegangan dapat dibaca sebagai data register.
3. Sensor menggunakan PT100
PT100 merupakan sensor resistansi suhu. Nilai resistansinya berubah mengikuti temperatur. Port komunikasi RS485 tidak dapat mengukur resistansi PT100 secara langsung.
4. PLC kehabisan kanal analog
PLC mungkin sudah memiliki analog input, tetapi seluruh kanal telah digunakan. Menambahkan remote input module dapat menjadi alternatif dibanding mengganti PLC atau menarik seluruh kabel sensor ke panel utama.
5. Jarak antara sensor dan sistem kontrol terlalu jauh
Sinyal analog dapat dipengaruhi kabel, gangguan listrik, grounding, dan konfigurasi loop. Mengubah data menjadi komunikasi bus pada lokasi yang tepat dapat menyederhanakan integrasi beberapa perangkat, tetapi desain jaringan tetap harus mengikuti kondisi instalasi.
6. Sistem membutuhkan data dari beberapa panel
RS485 Modbus memungkinkan beberapa perangkat berada pada satu jaringan bus dengan alamat berbeda. Hal ini dapat mengurangi kebutuhan input analog lokal pada setiap sistem penerima.
7. Data perlu ditampilkan pada HMI atau SCADA
HMI dan SCADA membutuhkan nilai digital yang dapat dipanggil melalui alamat register. Modul input mengubah sinyal fisik menjadi data yang bisa dibaca oleh master Modbus.
Penting:
Modbus hanya membawa data. Akurasi sistem tetap dipengaruhi oleh sensor, transmitter, modul input, pengkabelan, konfigurasi, scaling, dan kualitas catu daya.
Apa Itu DIN-Rail Measuring Instrument PCE-SM1?
PCE-SM1 adalah modul input analog dua kanal untuk pemasangan pada DIN rail 35 mm. Perangkat ini mengubah sinyal analog menjadi komunikasi RS485 Modbus.
Fungsi utamanya meliputi:
- Menerima dua kanal input sesuai varian.
- Membaca sinyal 0–10 V.
- Membaca sinyal 0/4–20 mA.
- Membaca dua sensor PT100 pada varian terkait.
- Mengirim data melalui RS485.
- Mendukung Modbus RTU atau ASCII.
- Dikonfigurasi melalui interface RS232 di bagian depan.
- Memberikan isolasi galvanik antara input dan output komunikasi.
Modul ini tidak memiliki layar besar untuk operator. Data dibaca melalui perangkat master seperti PLC, HMI, komputer, gateway, atau data acquisition system yang mendukung protokol dan register perangkat.
Pilihan Input PCE-SM1
PCE-SM1 tersedia dalam beberapa konfigurasi input. Konfigurasi perlu dipilih saat pemesanan. Jangan menganggap satu unit dapat diubah bebas untuk seluruh tipe input tanpa memeriksa varian produknya.
| Konfigurasi | Input | Contoh penggunaan |
|---|---|---|
| Dua kanal tegangan | 2 × 0–10 V | Sensor level, posisi, tekanan, atau HVAC dengan output tegangan |
| Dua kanal arus | 2 × 0/4–20 mA | Transmitter tekanan, flow, level, suhu, dan kelembapan |
| Kombinasi | 1 × 0–10 V dan 1 × 0/4–20 mA | Dua sensor dengan tipe output berbeda dalam satu panel |
| Dua kanal suhu | 2 × PT100, rentang -200 sampai 850°C | Monitoring suhu proses menggunakan resistance thermometer |
Varian tegangan suplai
Selain tipe input, pengguna juga perlu memilih sumber daya yang sesuai:
- 85–253 V AC/DC.
- 20–50 V AC/DC.
Pilih berdasarkan sumber listrik yang tersedia di panel. Jangan menghubungkan varian tegangan rendah ke suplai tegangan tinggi.
Cara Kerja Konversi Analog ke Modbus
Alur sistem secara sederhana adalah:
- Sensor mengukur parameter proses.
- Transmitter menghasilkan 4–20 mA, 0–10 V, atau sinyal PT100.
- PCE-SM1 membaca sinyal pada kanal input.
- Nilai diubah menjadi data digital.
- Data ditempatkan pada register Modbus.
- PLC, HMI, atau SCADA bertindak sebagai master dan membaca register melalui RS485.
- Nilai mentah diubah menjadi satuan proses melalui scaling.
Modbus RTU dan ASCII
PCE-SM1 mendukung dua metode transmisi:
- Modbus RTU: format biner yang umum digunakan pada otomasi industri.
- Modbus ASCII: data dikirim dalam karakter ASCII dan dapat digunakan pada sistem tertentu.
Master dan slave harus memakai mode yang sama. Jika PLC memakai RTU tetapi modul dikonfigurasi sebagai ASCII, komunikasi tidak akan berhasil.
RS485 bukan Ethernet
RS485 merupakan standar komunikasi serial diferensial. Kabel RS485 tidak dapat langsung dihubungkan ke port Ethernet. Gunakan gateway yang sesuai jika data perlu masuk ke Modbus TCP atau jaringan Ethernet.
Aplikasi PCE-SM1 di Industri
Monitoring tekanan
Dua pressure transmitter 4–20 mA dapat dihubungkan ke varian input arus. PLC membaca tekanan dari dua titik melalui satu modul.
Monitoring level tangki
Level transmitter 0–10 V atau 4–20 mA dapat dikirim ke HMI melalui PCE-SM1.
Monitoring suhu PT100
Dua sensor PT100 dapat digunakan untuk memantau suhu inlet dan outlet, dua zona proses, atau dua bagian mesin.
Integrasi sensor HVAC
Transmitter suhu, kelembapan, tekanan diferensial, dan kualitas udara dengan output analog dapat diintegrasikan ke building management system yang membaca Modbus.
Monitoring flow
Flow transmitter dengan output 4–20 mA dapat menggunakan PCE-SM1. Untuk flow sensor yang hanya menghasilkan pulsa, gunakan modul input pulse seperti PCE-SM3.
Remote I/O pada panel lokal
Modul dapat dipasang dekat sensor pada subpanel, kemudian data dikirim melalui RS485 menuju panel utama.
Data logging
Komputer atau data logger Modbus dapat membaca register secara berkala dan menyimpan riwayat nilai proses.
Menampilkan data pada HMI
HMI dapat menampilkan angka, grafik tren, alarm, dan status proses setelah register serta scaling dikonfigurasi.
Butuh Modul Input Analog ke Modbus?
Informasikan jenis sensor, jumlah kanal, output 4–20 mA atau 0–10 V, tipe PT100, tegangan panel, protokol, dan perangkat master. Tim Alat-Test akan membantu memeriksa konfigurasi PCE-SM1 yang sesuai.
Cara Memilih Konfigurasi PCE-SM1
1. Identifikasi output sensor
Periksa label, datasheet, atau diagram sensor. Jangan menebak jenis sinyal berdasarkan jumlah kabel saja.
Catat:
- 0–10 V atau 4–20 mA.
- Sensor aktif atau pasif.
- Dua, tiga, atau empat kabel.
- Rentang pengukuran.
- Tegangan suplai sensor.
- Jenis koneksi PT100.
2. Hitung jumlah kanal
PCE-SM1 menyediakan dua kanal. Jika membutuhkan empat kanal analog, pertimbangkan beberapa modul atau model dengan jumlah input lebih banyak.
3. Tentukan kebutuhan campuran
Jika satu sensor menggunakan 0–10 V dan satu sensor menggunakan 4–20 mA, pilih varian kombinasi. Jangan membeli dua kanal arus untuk sensor tegangan.
4. Periksa sumber daya panel
Pilih varian suplai 85–253 V AC/DC atau 20–50 V AC/DC sesuai kondisi panel.
5. Periksa protokol master
Pastikan PLC, HMI, atau SCADA mendukung Modbus RTU atau ASCII melalui RS485.
6. Periksa kemampuan membaca register
Master harus dapat mengatur alamat slave, baud rate, parity, stop bit, function code, dan format data sesuai dokumentasi PCE-SM1.
7. Periksa kondisi lingkungan
PCE-SM1 memiliki kelas perlindungan IP40 dan rentang kondisi lingkungan -20 sampai 55°C dengan kelembapan relatif kurang dari 95 persen. Modul harus dipasang di dalam panel atau enclosure yang sesuai.
8. Periksa kebutuhan isolasi
Input dan output komunikasi memiliki isolasi galvanik. Meskipun demikian, desain grounding, shielding, dan pembagian sumber daya tetap harus dilakukan dengan benar.

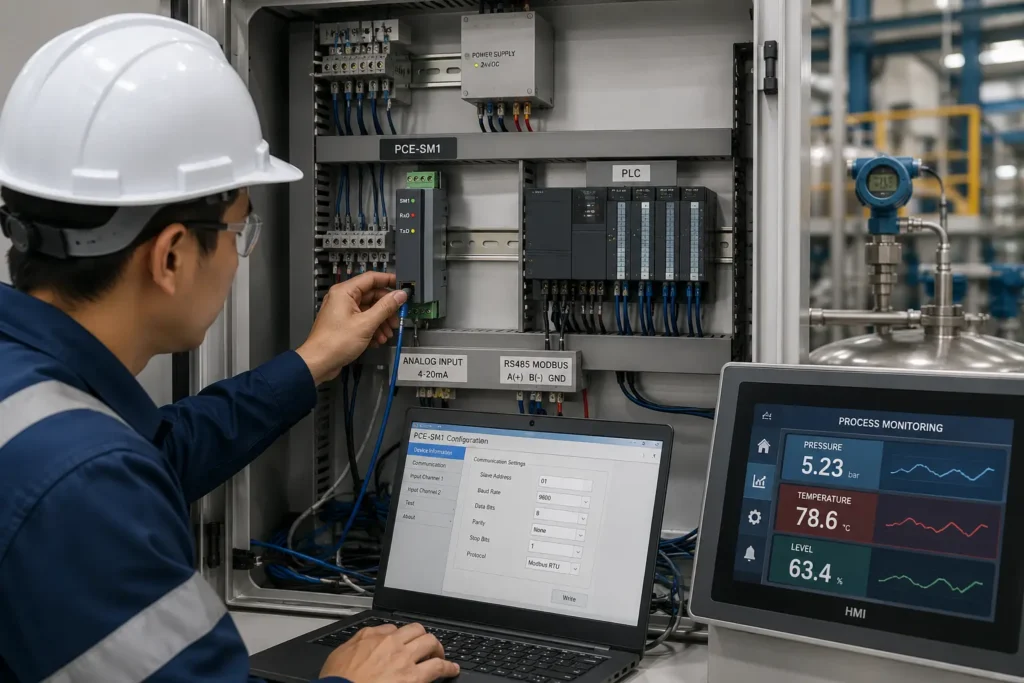

Langkah Instalasi dan Konfigurasi
1. Matikan sumber daya
Lakukan pemasangan hanya oleh personel yang kompeten. Pastikan seluruh sumber daya telah diamankan sesuai prosedur perusahaan.
2. Pasang pada DIN rail
PCE-SM1 menggunakan DIN rail 35 mm. Pastikan rel terpasang kuat dan tersedia ruang untuk kabel serta ventilasi.
3. Hubungkan suplai
Periksa varian tegangan sebelum menyambungkan daya. Gunakan proteksi dan ukuran kabel sesuai desain panel.
4. Hubungkan sensor
Ikuti terminal dan diagram resmi. Kesalahan polaritas pada input tegangan atau arus dapat menyebabkan nilai salah atau gangguan perangkat.
5. Hubungkan RS485
Perhatikan terminal A dan B, shielding, topologi bus, serta terminasi pada ujung jaringan.
6. Lakukan konfigurasi melalui RS232
Parameterisasi dilakukan melalui interface RS232 di bagian depan dan perangkat lunak konfigurasi. Atur parameter komunikasi sesuai jaringan.
7. Tentukan alamat slave
Setiap perangkat pada satu bus harus memiliki alamat unik. Alamat yang sama dapat menyebabkan respons bertabrakan.
8. Samakan parameter komunikasi
Periksa:
- Modbus RTU atau ASCII.
- Baud rate.
- Parity.
- Stop bit.
- Alamat slave.
9. Masukkan register ke PLC atau HMI
Gunakan register map resmi. Perhatikan apakah alamat pada software dimulai dari 0 atau 1 karena beberapa sistem menggunakan penomoran berbeda.
10. Uji dengan nilai referensi
Gunakan simulator 4–20 mA, sumber 0–10 V, resistance simulator, atau alat referensi yang sesuai. Uji nilai minimum, tengah, dan maksimum.
11. Dokumentasikan konfigurasi
Simpan model, varian input, tegangan suplai, alamat slave, baud rate, register, scaling, dan diagram pengkabelan.
Cara Melakukan Scaling Nilai Sensor
Register dapat berisi nilai mentah atau nilai yang perlu dikonversi. Scaling menghubungkan data input dengan satuan proses.
Contoh transmitter tekanan 4–20 mA
Rentang sensor adalah 0 sampai 10 bar.
| Arus | Nilai proses |
|---|---|
| 4 mA | 0 bar |
| 12 mA | 5 bar |
| 20 mA | 10 bar |
Contoh sensor level 0–10 V
Rentang level adalah 0 sampai 5 meter.
- 0 V = 0 meter.
- 5 V = 2,5 meter.
- 10 V = 5 meter.
Periksa kondisi fault
Pada loop 4–20 mA, nilai di bawah atau di atas rentang normal dapat digunakan untuk menunjukkan gangguan jika transmitter dan sistem mendukungnya. Logika fault harus ditentukan melalui datasheet sensor serta konfigurasi kontrol.
Jangan melakukan scaling ganda
Pastikan nilai tidak sudah dikonversi di modul lalu dikonversi ulang dengan formula yang salah di PLC. Periksa format data dan register map sebelum membuat rumus.
Troubleshooting PCE-SM1 dan Modbus
| Masalah | Kemungkinan penyebab | Pemeriksaan |
|---|---|---|
| Tidak ada respons Modbus | Alamat, baud rate, parity, protokol, atau kabel salah | Samakan parameter dan periksa A/B RS485 |
| Nilai selalu nol | Sensor tidak aktif, loop terbuka, terminal salah, atau register salah | Ukur sinyal pada input dan periksa register map |
| Nilai maksimum terus-menerus | Overrange, wiring salah, atau scaling salah | Periksa sinyal aktual dan rentang input |
| Nilai berubah-ubah | Noise, grounding, shielding, suplai, atau sensor tidak stabil | Periksa routing kabel dan bandingkan dengan alat referensi |
| Nilai tidak sesuai satuan | Scaling atau format data salah | Periksa nilai mentah, faktor skala, signed data, dan urutan byte |
| Komunikasi kadang terputus | Terminasi, topologi bercabang, noise, atau timeout | Periksa bus, shield, terminator, polling, dan timeout |
| PT100 menunjukkan nilai tidak wajar | Jenis koneksi, kabel, atau sensor tidak sesuai | Periksa wiring PT100 dan resistansi sensor |
Urutan pemeriksaan yang disarankan
- Pastikan modul mendapat daya.
- Ukur sinyal sensor di terminal input.
- Pastikan varian input sesuai.
- Periksa kabel RS485 A dan B.
- Samakan parameter serial.
- Periksa alamat slave.
- Uji dengan software Modbus master.
- Periksa register dan format data.
- Verifikasi scaling pada PLC atau HMI.
PCE-SM1, Display Besar, atau PLC Analog Input?
| Pilihan | Fungsi utama | Kapan digunakan |
|---|---|---|
| PCE-SM1 | Mengubah input analog menjadi RS485 Modbus | Sistem membutuhkan remote input atau PLC tidak memiliki kanal analog yang sesuai |
| Digital universal indicator | Menampilkan nilai agar mudah dibaca operator | Data perlu terlihat langsung dari area kerja |
| PLC analog input | Membaca sensor langsung pada PLC | Kanal tersedia dan sensor berada dekat panel utama |
| PCE-SM3 | Mengubah input binary atau pulsa menjadi Modbus | Sensor menghasilkan pulsa, bukan sinyal analog |
| PCE-SM4 | Menyediakan output relay atau open collector melalui Modbus | Sistem perlu menjalankan perangkat dari HMI atau master Modbus |
Baca juga cara menampilkan data proses agar mudah dibaca dari jarak jauh.
Spesifikasi Utama PCE-SM1
| Jumlah kanal input | 2 kanal |
|---|---|
| Pilihan input | 2 × 0–10 V; 2 × 0/4–20 mA; 1 × 0–10 V dan 1 × 0/4–20 mA; atau 2 × PT100 |
| Rentang PT100 | -200 sampai 850°C |
| Interface komunikasi | RS485 |
| Protokol | Modbus RTU atau ASCII |
| Konfigurasi | Interface RS232 dan software konfigurasi |
| Isolasi | Input dan output terisolasi secara galvanik |
| Tegangan suplai | 85–253 V AC/DC atau 20–50 V AC/DC, sesuai varian |
| Konsumsi daya | 4 VA |
| Pemasangan | DIN rail 35 mm |
| Dimensi | 22,5 × 120 × 100 mm |
| Kelas perlindungan | IP40 |
| Kondisi lingkungan | -20 sampai 55°C, kurang dari 95% RH |
| Penampang kabel maksimum | 1,5 mm² |
Rekomendasi produk
DIN-Rail Measuring Instrument PCE-SM1
sesuai untuk pengguna yang perlu menghubungkan dua sensor analog atau PT100 ke jaringan RS485 Modbus.
Checklist Sebelum Membeli PCE-SM1
- Identifikasi jenis output sensor.
- Pastikan jumlah kanal tidak lebih dari dua.
- Pilih konfigurasi 0–10 V, 0/4–20 mA, kombinasi, atau PT100.
- Periksa tegangan suplai panel.
- Pastikan master mendukung RS485 Modbus.
- Tentukan RTU atau ASCII.
- Siapkan register map.
- Periksa kebutuhan gateway ke Ethernet.
- Periksa kondisi suhu dan kelembapan panel.
- Siapkan interface RS232 untuk konfigurasi.
- Rencanakan alamat slave dan baud rate.
- Siapkan simulator atau alat referensi untuk commissioning.
Pertanyaan yang Sering Diajukan
Apa fungsi PCE-SM1?
PCE-SM1 mengubah dua kanal sinyal analog atau PT100 menjadi data RS485 Modbus agar dapat dibaca PLC, HMI, komputer, atau SCADA.
Apakah PCE-SM1 dapat menerima 4–20 mA?
Ya. Tersedia varian dua kanal 0/4–20 mA serta varian kombinasi satu kanal arus dan satu kanal tegangan.
Apakah PCE-SM1 dapat membaca 0–10 V?
Ya. Tersedia varian dua kanal 0–10 V dan varian kombinasi dengan satu kanal 0–10 V.
Apakah PCE-SM1 dapat membaca PT100?
Ya. Tersedia varian dua input PT100 dengan rentang suhu yang tercantum -200 sampai 850°C.
Apakah semua tipe input dapat dipilih melalui software?
Tidak boleh diasumsikan demikian. Konfigurasi input merupakan varian yang dipilih saat pemesanan. Pastikan tipe input sesuai sebelum membeli.
Apakah PCE-SM1 menggunakan Modbus TCP?
Tidak. Interface perangkat adalah RS485 dengan Modbus RTU atau ASCII. Modbus TCP memerlukan gateway yang sesuai.
Bagaimana cara mengonfigurasi PCE-SM1?
Parameterisasi dilakukan melalui interface RS232 di bagian depan dan software konfigurasi.
Apakah PCE-SM1 dapat langsung mengendalikan relay?
Fungsi utamanya adalah modul input. Untuk output relay atau open collector melalui Modbus, gunakan modul output seperti PCE-SM4.
Apakah PCE-SM1 cocok untuk pulse flow sensor?
Tidak jika sensor hanya menghasilkan pulsa atau binary signal. Gunakan PCE-SM3 untuk input pulse atau binary.
Berapa jumlah kanal PCE-SM1?
PCE-SM1 memiliki dua kanal input.
Apakah modul dapat dipasang di luar panel?
Perangkat memiliki perlindungan IP40 dan dirancang untuk pemasangan DIN rail. Gunakan panel atau enclosure yang sesuai dengan kondisi lingkungan.
Kenapa nilai Modbus tidak sesuai dengan sensor?
Penyebabnya dapat berupa scaling salah, register salah, format data, urutan byte, input tidak sesuai, sinyal sensor bermasalah, atau kesalahan pengkabelan.
Kesimpulan
Sinyal analog tidak dapat langsung dibaca melalui RS485 Modbus tanpa modul input yang sesuai. PCE-SM1 mengubah dua kanal 0–10 V, 0/4–20 mA, kombinasi voltage-current, atau PT100 menjadi data Modbus RTU atau ASCII.
Pilih varian input dan tegangan suplai berdasarkan sensor serta panel. Setelah pemasangan, samakan alamat, baud rate, parity, protokol, register, dan scaling pada perangkat master.
Keberhasilan integrasi tidak hanya bergantung pada modul. Sensor, catu daya, kabel, grounding, terminasi, topologi RS485, dan konfigurasi PLC juga harus diperiksa.
Konsultasikan Modul Input Analog ke Modbus
Sampaikan jenis sensor, output, jumlah kanal, rentang pengukuran, tegangan suplai, dan perangkat master. Tim Alat-Test akan membantu menentukan konfigurasi PCE-SM1 yang sesuai.
WhatsApp: 0857-1711-2222
Email: contact@alat-test.com
Disclaimer: Artikel ini memberikan informasi umum. Pemilihan varian, pengkabelan, konfigurasi komunikasi, scaling, instalasi panel, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta dilakukan oleh personel yang kompeten.
