Suhu Furnace atau Boiler Tidak Stabil? Penyebab dan Cara Mengukurnya

Apa yang Dimaksud Suhu Furnace atau Boiler Tidak Stabil?

Suhu tidak stabil tidak selalu berarti temperatur naik turun secara ekstrem. Masalah juga dapat terlihat ketika suhu antarbagian berbeda jauh, waktu pemanasan terlalu lama, hasil pembacaan berubah pada beban yang sama, atau temperatur tidak mencapai setpoint.

Beberapa kondisi yang dapat dikategorikan sebagai ketidakstabilan suhu meliputi:

• Suhu tidak mencapai target meskipun burner terus bekerja.
• Suhu melewati setpoint secara berulang.
• Satu sisi furnace lebih panas daripada sisi lain.
• Suhu casing meningkat dari kondisi normal.
• Tekanan atau produksi uap tidak stabil.
• Temperatur gas buang meningkat tanpa perubahan proses.
• Produk dari area berbeda menerima pemanasan yang tidak sama.
• Konsumsi bahan bakar bertambah untuk hasil produksi yang sama.

Teknisi perlu membedakan antara perubahan yang memang mengikuti siklus operasi dan perubahan yang menunjukkan gangguan. Gunakan data historis, batas operasi produsen, dan kondisi beban sebagai pembanding.

Penyebab Suhu Furnace Tidak Stabil

1. Rasio udara dan bahan bakar tidak sesuai

Proses pembakaran membutuhkan jumlah udara yang sesuai dengan bahan bakar. Udara yang terlalu sedikit dapat menghasilkan pembakaran tidak sempurna. Udara yang terlalu banyak dapat membawa panas keluar melalui gas buang.

Masalah rasio pembakaran dapat terlihat dari nyala yang tidak stabil, perubahan temperatur ruang bakar, konsumsi bahan bakar meningkat, atau hasil pemanasan tidak konsisten.

2. Burner kotor atau mengalami gangguan

Nozzle yang tersumbat, tekanan bahan bakar berubah, igniter bermasalah, atau posisi burner tidak tepat dapat memengaruhi bentuk dan distribusi nyala. Akibatnya, sebagian area furnace dapat menerima panas lebih besar daripada area lain.

Pemeriksaan burner harus mengikuti prosedur penghentian dan isolasi energi. Jangan melakukan penyetelan pada sistem pembakaran aktif tanpa kewenangan dan prosedur yang sesuai.

3. Aliran udara pembakaran tidak stabil

Gangguan pada fan, damper, filter, ducting, atau sistem kontrol udara dapat mengubah proses pembakaran. Perubahan aliran udara dapat membuat suhu naik turun meskipun pasokan bahan bakar tetap.

4. Tekanan ruang furnace tidak terkendali

Tekanan yang terlalu negatif dapat menarik udara dingin dari luar melalui celah atau bukaan. Udara masuk tersebut dapat menciptakan cold spot dan meningkatkan kebutuhan energi.

Tekanan yang terlalu positif juga dapat mendorong gas panas keluar melalui celah. Kondisi ini meningkatkan risiko panas pada area yang seharusnya tidak menerima paparan langsung.

5. Refractory atau insulasi rusak

Refractory dan insulasi menjaga panas tetap berada di dalam ruang proses. Retakan, penipisan, sambungan terbuka, atau material yang terlepas dapat membuat panas berpindah ke casing.

Gejalanya dapat terlihat sebagai satu area permukaan luar yang jauh lebih panas dibandingkan bagian di sekitarnya.

6. Pintu, seal, atau bukaan mengalami kebocoran

Pintu yang tidak tertutup rapat, seal rusak, dan bukaan yang terlalu besar dapat menyebabkan udara luar masuk atau panas keluar. Kondisi ini mengganggu keseragaman suhu dan meningkatkan kehilangan energi.

7. Penempatan material tidak merata

Muatan yang terlalu padat, jarak antarproduk terlalu dekat, atau posisi rak yang tidak tepat dapat menghalangi sirkulasi panas. Hasilnya, sebagian produk menerima panas lebih tinggi, sedangkan bagian lain tidak mencapai temperatur yang diperlukan.

8. Sensor atau sistem kontrol bermasalah

Thermocouple yang bergeser, rusak, terkontaminasi, atau tidak lagi akurat dapat mengirimkan pembacaan yang salah. Sistem kontrol kemudian mengambil keputusan berdasarkan data yang tidak sesuai.

Pemeriksaan suhu permukaan dapat membantu menemukan indikasi awal. Namun, verifikasi sensor proses tetap membutuhkan pengujian tersendiri.

Penyebab Suhu Boiler Tidak Stabil

1. Perubahan beban uap

Permintaan uap yang berubah cepat dapat memengaruhi tekanan, suhu, dan kerja burner. Sistem kontrol harus menyesuaikan pasokan bahan bakar dan udara agar produksi uap tetap stabil.

2. Burner tidak melakukan modulasi dengan baik

Burner yang terlambat merespons, sering hidup dan mati, atau tidak mampu menyesuaikan kapasitas dapat menyebabkan fluktuasi temperatur dan tekanan.

3. Kerak pada permukaan perpindahan panas

Kerak pada sisi air dapat menghambat perpindahan panas. Panas dari proses pembakaran tidak berpindah secara efektif ke air sehingga permukaan logam dapat mengalami kenaikan temperatur.

Kerak juga dapat meningkatkan konsumsi bahan bakar dan memperbesar perbedaan suhu pada area tertentu.

4. Jelaga pada sisi gas pembakaran

Jelaga dan deposit pada jalur gas panas dapat menghambat perpindahan panas. Kondisi ini dapat meningkatkan temperatur gas buang dan menurunkan efisiensi proses.

5. Level air tidak stabil

Perubahan level air dapat memengaruhi proses pembentukan uap. Gangguan pompa feedwater, control valve, sensor level, atau suplai air dapat menyebabkan operasi boiler tidak stabil.

6. Kualitas air tidak terjaga

Kandungan mineral, padatan terlarut, atau bahan kimia yang tidak terkendali dapat menyebabkan kerak, korosi, dan deposit. Masalah ini memengaruhi perpindahan panas dan umur komponen.

7. Blowdown tidak sesuai

Blowdown yang terlalu sedikit dapat meningkatkan konsentrasi padatan. Blowdown yang berlebihan dapat membuang panas dan air yang masih memiliki energi.

8. Kebocoran pada jalur uap atau permukaan boiler

Kebocoran dapat menurunkan tekanan dan meningkatkan kebutuhan kerja boiler. Area sekitar kebocoran juga dapat menimbulkan risiko dari uap panas dan permukaan bersuhu tinggi.

Tanda Furnace atau Boiler Mengalami Masalah Suhu

Perubahan suhu biasanya muncul bersama gejala lain. Catat beberapa tanda berikut:

• Waktu pemanasan lebih lama dari biasanya.
• Produk tidak matang, kering, terbakar, atau mengeras secara merata.
• Tekanan uap berubah meskipun beban relatif sama.
• Burner terlalu sering hidup dan mati.
• Konsumsi bahan bakar meningkat.
• Temperatur gas buang lebih tinggi dari kondisi normal.
• Terdapat perubahan warna pada casing atau ducting.
• Permukaan tertentu jauh lebih panas dari area sekitarnya.
• Muncul suara, getaran, atau bau yang tidak normal.
• Alarm temperatur muncul berulang kali.
• Setpoint dan nilai aktual memiliki selisih besar.

Satu gejala belum cukup untuk menentukan penyebab. Gabungkan data temperatur dengan tekanan, aliran, kualitas pembakaran, beban, dan riwayat pemeliharaan.

Risiko Jika Ketidakstabilan Suhu Dibiarkan

Kualitas produk berubah

Proses pemanasan yang tidak seragam dapat menghasilkan produk dengan sifat fisik, warna, kekuatan, kadar air, dimensi, atau kualitas yang berbeda.

Konsumsi energi meningkat

Kebocoran panas, udara berlebih, deposit, dan perpindahan panas yang buruk membuat sistem membutuhkan lebih banyak bahan bakar untuk mencapai hasil yang sama.

Kerusakan refractory dan komponen

Hotspot dapat mempercepat kerusakan material refractory, seal, casing, pipa, dan komponen pendukung.

Downtime produksi

Gangguan yang tidak terdeteksi dapat berkembang menjadi penghentian operasi. Perusahaan kemudian perlu melakukan pemeriksaan, pendinginan, perbaikan, dan pengujian ulang.

Risiko keselamatan

Permukaan panas, gas pembakaran, bahan bakar, tekanan, dan uap panas dapat membahayakan pekerja. Pemeriksaan harus dilakukan dari posisi aman dengan perlindungan yang sesuai.

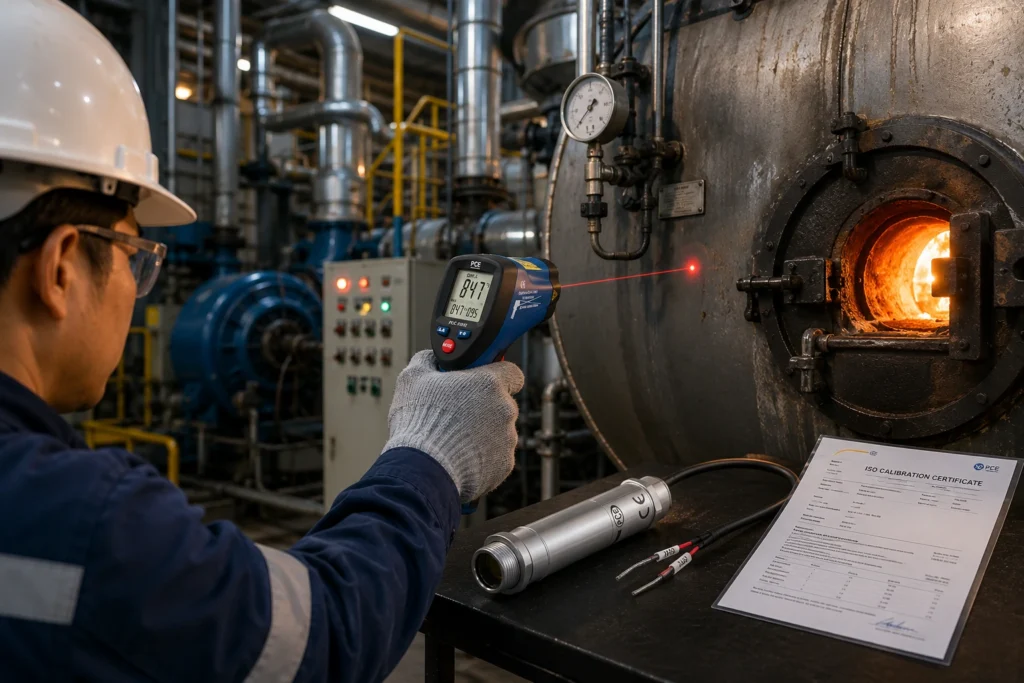

Cara Memeriksa Suhu Furnace dan Boiler dari Jarak Aman

1. Tentukan tujuan pemeriksaan

Tentukan apakah pemeriksaan bertujuan mencari kebocoran panas, membandingkan distribusi temperatur, memeriksa casing, memantau jalur gas buang, atau mengamati perubahan suhu dari waktu ke waktu.

Tujuan tersebut menentukan titik ukur, alat, rentang, dan metode dokumentasi.

2. Tentukan titik pengukuran yang tetap

Pilih titik yang dapat diukur secara berulang. Contohnya:

• Dinding luar furnace.
• Area sekitar pintu dan seal.
• Bagian luar burner housing.
• Ducting dan cerobong.
• Permukaan pipa yang dapat diakses.
• Casing boiler.
• Area sekitar refractory.
• Saluran gas panas.
• Permukaan heat exchanger.

Beri nomor atau nama pada setiap titik agar pemeriksaan berikutnya dilakukan pada lokasi yang sama.

3. Buat baseline suhu normal

Ukur saat furnace atau boiler bekerja dengan normal. Catat:

• Tanggal dan waktu.
• Beban operasi.
• Jenis bahan bakar.
• Setpoint.
• Suhu lingkungan.
• Tekanan proses.
• Jarak pengukuran.
• Nilai emisivitas.
• Hasil setiap titik.

Baseline membantu teknisi melihat perubahan. Nilai tunggal tanpa data pembanding sering sulit ditafsirkan.

4. Pilih rentang suhu yang sesuai

Alat harus memiliki rentang yang mencakup suhu permukaan objek. Jangan memilih alat hanya berdasarkan suhu proses di dalam furnace.

Suhu ruang bakar dapat jauh lebih tinggi daripada suhu casing. Sebaliknya, beberapa titik permukaan dapat berada di bawah rentang minimum alat tertentu.

5. Perhatikan rasio jarak terhadap titik ukur

Rasio optik menentukan ukuran area yang dibaca alat dari jarak tertentu. Rasio lebih besar memungkinkan pengukuran objek yang lebih kecil dari jarak yang lebih jauh.

PCE-889B menggunakan rasio 30:1. PCE-895 menggunakan rasio 60:1. Pastikan objek lebih besar daripada area ukur agar pembacaan tidak tercampur dengan permukaan di sekitarnya.

6. Atur emisivitas

Emisivitas memengaruhi pembacaan termometer inframerah. Permukaan berlapis cat, berkarat, matte, atau nonlogam biasanya memiliki karakteristik berbeda dari logam yang bersih dan mengilap.

Gunakan nilai emisivitas berdasarkan material dan kondisi permukaan. Hindari memakai satu pengaturan untuk semua objek.

7. Hindari permukaan reflektif

Logam mengilap dapat memantulkan radiasi panas dari objek lain. Alat mungkin membaca energi yang dipantulkan, bukan hanya suhu permukaan target.

Gunakan metode pengukuran yang disetujui perusahaan. Salah satu metode dapat memakai titik pengukuran berlapis material dengan emisivitas yang diketahui, selama aman dan sesuai proses.

8. Lakukan pengukuran pada kondisi operasi yang sebanding

Jangan membandingkan suhu furnace saat beban penuh dengan suhu saat pemanasan awal. Catat fase operasi, kapasitas, waktu setelah start, dan kondisi produksi.

9. Ukur dari sudut yang konsisten

Arahkan sensor sedekat mungkin secara tegak lurus terhadap permukaan. Sudut yang terlalu miring dapat memperbesar area pengukuran dan meningkatkan pengaruh pantulan.

10. Simpan hasil pengukuran

Dokumentasikan nilai, lokasi, kondisi operasi, dan waktu. Alat dengan penyimpanan data membantu analisis perubahan temperatur secara berkala.

Cara Menganalisis Pola Suhu

Tabel berikut dapat digunakan sebagai panduan awal. Temuan tetap perlu diverifikasi menggunakan data proses dan pemeriksaan teknis.

Cara Memilih Alat Ukur Suhu untuk Furnace dan Boiler

Pertimbangkan rentang suhu

Pilih alat yang mencakup suhu permukaan terendah dan tertinggi pada aplikasi. Berikan ruang yang cukup agar alat tidak terus digunakan tepat di batas atas rentangnya.

Perhatikan jarak dan ukuran objek

Objek kecil dari jarak jauh membutuhkan rasio optik lebih besar. Rasio 60:1 lebih sesuai daripada 30:1 ketika pengguna perlu mengukur area lebih kecil dari jarak yang sama.

Periksa pengaturan emisivitas

Untuk material yang beragam, pilih alat dengan emisivitas yang dapat disesuaikan. Fitur ini membantu mengurangi kesalahan akibat karakteristik permukaan.

Tentukan kebutuhan pencatatan data

Pengukuran inspeksi sederhana cukup menggunakan alat dengan fungsi HOLD dan nilai maksimum. Pemantauan tren membutuhkan penyimpanan, ekspor data, atau koneksi ke sistem monitoring.

Tentukan metode portabel atau pemasangan tetap

Alat portabel sesuai untuk inspeksi berkala pada banyak titik. Sensor tetap lebih sesuai untuk memantau satu titik yang sama secara terus-menerus.

Pertimbangkan sertifikat kalibrasi

Versi ICA dapat dipilih ketika hasil digunakan untuk audit, quality control, validasi proses, laporan formal, atau sistem mutu yang membutuhkan dokumentasi kalibrasi.

Rekomendasi Alat Ukur Suhu Furnace dan Boiler

PCE-889B atau PCE-895?

PCE-889B sesuai untuk pemeriksaan cepat pada permukaan hingga 1000°C. Bentuknya ringan dan memiliki respons pengukuran yang cepat.

PCE-895 lebih sesuai ketika suhu permukaan dapat melebihi 1000°C, objek berukuran kecil perlu diukur dari jarak lebih jauh, atau pengguna membutuhkan penyimpanan dan ekspor data.

Kapan menggunakan PCE-IR 50?

PCE-IR 50 digunakan ketika satu titik permukaan perlu dipantau secara tetap. Output 4 sampai 20 mA dapat dihubungkan ke indikator, sistem kontrol, data acquisition, atau perangkat monitoring yang kompatibel.

Rentangnya hanya sampai 500°C. Karena itu, alat ini lebih sesuai untuk casing, permukaan mesin, atau titik proses yang berada dalam rentang tersebut. Alat ini bukan pengganti pyrometer suhu tinggi untuk area di atas 500°C.

Kesalahan Saat Mengukur Suhu Furnace atau Boiler

Menganggap laser sebagai ukuran titik pengukuran

Laser hanya membantu mengarahkan alat. Area yang dibaca sensor dapat lebih besar daripada titik laser. Selalu periksa rasio optik.

Mengukur dari jarak terlalu jauh

Jarak yang terlalu jauh membuat area ukur membesar. Pembacaan dapat mencampurkan suhu target dengan area di sekitarnya.

Mengabaikan emisivitas

Pengaturan emisivitas yang tidak sesuai dapat menghasilkan selisih yang besar, terutama pada logam mengilap.

Mengukur melalui kaca biasa

Termometer inframerah tidak selalu dapat membaca target dengan benar melalui kaca biasa. Alat dapat membaca suhu permukaan kaca, bukan objek di belakangnya.

Mengukur melalui asap, debu, atau uap tebal

Media di antara alat dan target dapat menyerap atau mengganggu radiasi inframerah. Cari posisi ukur yang lebih bersih dan aman.

Mengukur api secara langsung

Termometer inframerah permukaan tidak otomatis cocok untuk mengukur suhu nyala atau gas pembakaran. Gunakan instrumen yang memang dirancang untuk aplikasi tersebut.

Membandingkan kondisi beban yang berbeda

Data pada saat start, idle, setengah beban, dan beban penuh tidak dapat dibandingkan secara langsung tanpa mencatat kondisi operasinya.

Menganggap suhu permukaan sama dengan suhu internal

Suhu casing, suhu fluida, suhu gas, dan suhu ruang bakar merupakan parameter yang berbeda. Setiap parameter membutuhkan metode pengukuran yang sesuai.

Mendekati objek hanya untuk mendapatkan pembacaan

Jangan mengurangi jarak aman demi mendapatkan angka. Gunakan alat dengan rasio optik yang lebih sesuai atau ubah metode pemeriksaan.

Checklist Pemeriksaan Suhu Furnace dan Boiler

• Tentukan batas operasi berdasarkan manual peralatan.
• Catat setpoint dan nilai aktual.
• Catat beban, tekanan, dan jenis bahan bakar.
• Tentukan titik ukur yang tetap.
• Gunakan alat dengan rentang yang sesuai.
• Periksa rasio jarak terhadap titik ukur.
• Sesuaikan emisivitas dengan material.
• Hindari permukaan reflektif dan media penghalang.
• Bandingkan sisi, zona, atau komponen yang setara.
• Simpan hasil dan kondisi operasi.
• Periksa burner, udara, seal, refractory, dan insulasi.
• Periksa kerak, jelaga, dan perpindahan panas.
• Verifikasi sensor proses dan sistem kontrol.
• Lakukan tindak lanjut sesuai SOP.

Baca juga:
cara mendeteksi overheating pada mesin produksi
dan
cara menemukan hotspot pada panel listrik.

Pertanyaan yang Sering Diajukan

Kenapa suhu furnace naik turun?

Suhu furnace dapat naik turun akibat rasio udara dan bahan bakar yang berubah, burner bermasalah, aliran udara tidak stabil, kebocoran, tekanan ruang bakar, sensor, kontrol, atau perubahan beban.

Kenapa furnace tidak panas merata?

Pemanasan tidak merata dapat disebabkan oleh distribusi burner, posisi muatan, sirkulasi udara, tekanan, pintu bocor, refractory rusak, atau desain aliran panas.

Apakah infrared thermometer dapat mengukur suhu di dalam furnace?

Infrared thermometer standar mengukur permukaan yang terlihat oleh sensor. Alat tidak otomatis mengukur suhu gas, api, atau seluruh ruang di dalam furnace. Aplikasi internal membutuhkan instrumen dan akses optik yang sesuai.

Apakah pyrometer aman digunakan pada boiler?

Pyrometer memungkinkan pengukuran tanpa menyentuh permukaan. Pengguna tetap harus menjaga jarak, mengikuti SOP, dan menghindari area uap, tekanan, gas, serta permukaan panas.

Mana yang lebih cocok, PCE-889B atau PCE-895?

PCE-889B sesuai untuk pengukuran hingga 1000°C dengan respons cepat. PCE-895 lebih sesuai untuk suhu hingga 1600°C, jarak pengukuran lebih jauh, dan kebutuhan penyimpanan data.

Mengapa hasil pyrometer berbeda dengan thermocouple?

Pyrometer membaca suhu permukaan tanpa kontak. Thermocouple membaca suhu pada titik kontak atau medium tempat probe dipasang. Perbedaan lokasi, emisivitas, respons, dan metode dapat menghasilkan nilai berbeda.

Apakah suhu casing boiler sama dengan suhu air atau uap?

Tidak. Suhu casing menunjukkan kondisi permukaan luar. Suhu air, uap, gas, dan bagian internal merupakan parameter berbeda.

Kapan sensor suhu tetap diperlukan?

Sensor tetap diperlukan ketika satu titik harus dipantau terus-menerus, datanya perlu masuk ke sistem kontrol, atau pemeriksaan manual tidak cukup sering.

Apakah alat harus dilengkapi sertifikat kalibrasi?

Sertifikat kalibrasi dapat diperlukan untuk audit, quality control, validasi proses, dokumentasi formal, atau sistem mutu perusahaan.

Kesimpulan

Suhu furnace atau boiler yang tidak stabil perlu diperiksa secara sistematis. Jangan hanya melihat nilai suhu. Periksa juga burner, udara pembakaran, tekanan, seal, refractory, deposit, sensor, kontrol, dan kondisi beban.

Pyrometer inframerah membantu teknisi membandingkan suhu permukaan tanpa menyentuh peralatan. PCE-889B sesuai untuk pemeriksaan hingga 1000°C. PCE-895 mendukung pengukuran hingga 1600°C dan pencatatan data. PCE-IR 50 dapat dipasang tetap untuk memantau permukaan hingga 500°C melalui output 4 sampai 20 mA.

Pilih alat berdasarkan suhu permukaan, jarak, ukuran target, emisivitas, metode pencatatan, dan kebutuhan sertifikat kalibrasi.

Disclaimer: Artikel ini memberikan informasi umum. Pemeriksaan, diagnosis, penyetelan, dan perbaikan furnace atau boiler harus dilakukan oleh personel yang kompeten sesuai manual peralatan, SOP perusahaan, dan ketentuan keselamatan yang berlaku.
