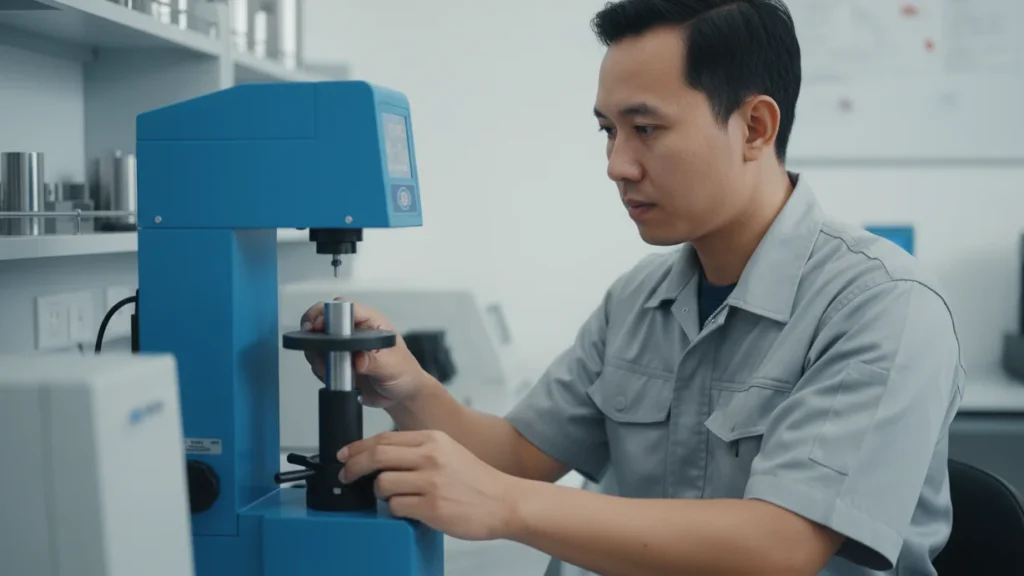

Alat Penguji Kekerasan NOVOTEST TS-SR-C: Koreksi Efek Curvature pada Pengukuran Cylindrical

Kesalahan pengukuran kekerasan pada permukaan silindris akibat efek curvature dapat menyebabkan ribuan komponen ditolak secara keliru. Bayangkan lini produksi otomotif Anda; crankshaft journal yang baru selesai diproses, menjalani inspeksi kualitas dengan metode Rockwell superficial, namun secara konsisten menunjukkan nilai HRN di bawah spesifikasi. Insinyur dan manajer produksi langsung dihadapkan pada dilema: menghentikan produksi untuk investigasi atau mengambil risiko mengirim komponen yang dianggap cacat ke bagian scrap.

Situasi ini bukan sekadar teori, melainkan masalah nyata yang menggerogoti efisiensi dan profitabilitas. Akar masalahnya sering kali bukan pada material atau proses heat treatment, melainkan pada fenomena curvature yang tidak dikoreksi. Untungnya, Alat Penguji Kekerasan NOVOTEST TS-SR-C hadir sebagai solusi presisi. Instrumen ini mampu menerapkan correction factor sesuai standar ASTM E18 Annex A6 secara cerdas, mengoreksi efek geometri silindris dan menghasilkan data kekerasan yang benar-benar mewakili karakteristik material. Hasilnya? Keputusan QC Anda menjadi berbasis data akurat, mengembalikan kepercayaan diri dalam setiap batch produksi yang dirilis.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa yang dimaksud dengan efek curvature pada pengujian kekerasan Rockwell?
   2. Bagaimana cara mengoreksi efek curvature sesuai ASTM E18 Annex A6?
   3. Apakah NOVOTEST TS-SR-C hanya bisa digunakan untuk komponen cylindrical?
   4. Berapa diameter minimal silinder yang memerlukan koreksi curvature?
10. References

Latar Belakang Masalah

Fenomena efek curvature pada pengujian kekerasan metode Rockwell merupakan tantangan metrologi yang signifikan, terutama saat berurusan dengan komponen berbentuk silindris. Ketika indentor diamond atau bola baja menekan permukaan datar, distribusi beban terjadi secara merata di sekitar area kontak. Namun, pada permukaan silindris seperti crankshaft journal, kondisi ini berubah drastis. Geometri lengkung menyebabkan area kontak antara indentor dan material menjadi lebih kecil dan tidak seragam pada awal pembebanan. Akibatnya, material di sekitar titik indentasi mengalami deformasi yang lebih besar karena kurangnya dukungan struktural lateral. Secara praktis, indentor seolah-olah “menembus” lebih dalam, menghasilkan nilai kekerasan HRN yang terbaca lebih rendah dari kondisi sebenarnya.

Standar internasional ASTM E18 telah lama mengantisipasi masalah sistematis ini. Secara spesifik, Annex A6 dalam standar tersebut menyediakan tabel faktor koreksi yang komprehensif. Tabel ini didasarkan pada riset empiris yang mengkorelasikan diameter kelengkungan silinder dengan skala Rockwell dan nilai kekerasan yang terbaca. Tujuannya jelas: mengompensasi kesalahan geometri agar hasil pengukuran pada permukaan lengkung setara dengan pengukuran pada permukaan datar dari material yang sama. Crankshaft journal menjadi contoh komponen kritis yang sangat rentan terhadap efek ini. Dengan diameter yang relatif kecil—seringkali di bawah 50 mm—dan persyaratan kekerasan yang sangat ketat untuk menahan beban fatigue, setiap poin HRN menjadi krusial. Mengabaikan koreksi curvature bukan hanya kesalahan teknis, melainkan juga pertaruhan besar. Anda berisiko mengalami false reject, di mana komponen baik dikirim ke scrap dan membebani biaya produksi, atau lebih buruk lagi, false accept, di mana komponen dengan kekerasan di bawah standar lolos inspeksi dan berpotensi menyebabkan kegagalan prematur di lapangan.

Kondisi Awal & Tantangan

Sebuah pabrik manufaktur komponen otomotif mengalami masalah klasik ini pada lini inspeksi crankshaft mereka. Departemen Quality Control (QC) menggunakan hardness tester Rockwell konvensional untuk mengukur kekerasan journal dengan diameter 45 mm. Spesifikasi produk menuntut nilai kekerasan pada rentang 80–83 HR30N. Namun, selama beberapa hari, data inspeksi menunjukkan hasil yang mengejutkan: sebagian besar journal secara konsisten hanya mencapai 77–78 HR30N, atau 2–3 poin di bawah batas minimum spesifikasi. Manajer produksi langsung menginstruksikan investigasi, menduga ada masalah serius pada proses heat treatment atau pemasok material.

Tim QC melakukan uji destruktif pada beberapa sampel yang telah di-scrap. Mereka memotong journal, menyiapkan permukaan datar, dan mengukur kekerasan pada area inti yang sama. Hasilnya membingungkan: semua sampel menunjukkan nilai kekerasan di atas 80 HRN, sesuai spesifikasi. Komponen yang seharusnya baik telah dikirim ke tempat pembuangan. Tantangan utamanya jelas: operator dan tim QC tidak menyadari bahwa sumber penyimpangan bukanlah material, melainkan metode pengukuran itu sendiri. Mereka memperlakukan permukaan silindris seolah-olah datar, mengabaikan efek curvature yang secara sistematis menurunkan nilai HRN. Kondisi ini memicu kebutuhan mendesak akan metode pengukuran yang mampu mengakomodasi koreksi geometri tanpa harus mengubah keseluruhan prosedur QC atau berinvestasi pada mesin uji yang jauh lebih kompleks. Mereka memerlukan alat uji kekerasan yang dapat bekerja secara presisi pada geometri kompleks dan menerapkan koreksi otomatis.

Metode Pengujian yang Digunakan

Solusi untuk tantangan tersebut hadir melalui Alat Penguji Kekerasan NOVOTEST TS-SR-C, sebuah hardness tester digital superficial Rockwell canggih yang mengintegrasikan kemampuan koreksi curvature sesuai standar. Instrumen ini dirancang untuk menguji kekerasan material secara akurat dengan berbagai skala, termasuk HR15N, HR30N, HR45N, HR15T, HR30T, dan HR45T, sesuai dengan standar ISO 6508-2 dan ASTM E18.

Fitur utama yang membuat NOVOTEST TS-SR-C unggul dalam studi kasus ini adalah kemampuannya untuk menerima input diameter permukaan silindris dan secara otomatis menerapkan faktor koreksi dari tabel ASTM E18 Annex A6. Alat ini menghilangkan kebutuhan akan perhitungan manual dan interpretasi tabel yang rawan kesalahan manusia. Gaya uji yang tersedia pada alat ini, yaitu 15kgf, 30kgf, dan 45kgf, memberikan fleksibilitas untuk berbagai kebutuhan pengujian, meskipun untuk kasus ini, gaya 30kgf pada skala HR30N adalah yang paling relevan.

Prosedur penerapan di lantai QC menjadi sangat sederhana dan repeatable. Langkah pertama, operator mengukur diameter journal secara presisi menggunakan dial gauge atau CMM. Selanjutnya, nilai diameter tersebut dimasukkan ke dalam interface Alat Penguji Kekerasan NOVOTEST TS-SR-C. Operator lalu memilih skala pengukuran yang diinginkan, misalnya HR30N, dan menempatkan komponen pada landasan uji. Setelah indentasi dilakukan, alat secara internal mengkalkulasi nilai mentah, lalu menambahkan faktor koreksi berdasarkan diameter yang telah diinput. Nilai HRN yang tertampil pada layar LCD digital adalah nilai akhir yang sudah terkoreksi, siap dicatat. Fitur dwell time yang dapat diatur dari 2 hingga 60 detik memastikan konsistensi pengujian, sementara data dapat langsung dicetak melalui printer internal atau ditransfer melalui port RS232 untuk analisis lebih lanjut.

Implementasi Solusi di Lapangan

Implementasi NOVOTEST TS-SR-C pada lini inspeksi crankshaft journal berjalan mulus dan terintegrasi dengan cepat ke dalam alur kerja yang ada. Tim QC kini memulai proses dengan mengukur diameter setiap journal menggunakan dial gauge. Data diameter ini, yang merupakan variabel kunci dalam akurasi koreksi, kemudian dimasukkan ke dalam hardness tester.

Ambil contoh satu journal dengan diameter 45 mm yang sama seperti pada kondisi awal. Setelah operator menginput diameter dan memilih skala HR30N, alat secara otomatis mengkalkulasi faktor koreksi. Sesuai tabel ASTM E18 Annex A6, untuk diameter 45 mm dan nilai kekerasan mentah di sekitar 78 HRN, faktor koreksi yang diterapkan adalah sekitar +2,5 HRN. Operator melakukan pengujian di tiga titik berbeda di sepanjang journal untuk memastikan homogenitas kekerasan. Pada satu titik, Alat Penguji Kekerasan NOVOTEST TS-SR-C membaca nilai mentah 78,3 HRN. Alat kemudian langsung menerapkan koreksi dan menampilkan hasil akhir di layar: 80,8 HRN. Angka ini sekarang dengan percaya diri berada dalam rentang spesifikasi 80–83 HRN. Proses yang sama diulangi pada dua titik lainnya, dan hasil rata-rata terkoreksi mengonfirmasi bahwa journal tersebut memenuhi standar.

Yang sebelumnya divonis cacat dan dikirim ke scrap, kini lolos inspeksi dengan catatan data yang valid. Seluruh data hasil pengukuran, baik nilai mentah maupun nilai terkoreksi, tersimpan secara otomatis. Hal ini tidak hanya menyediakan traceability yang baik untuk audit pelanggan atau sertifikasi sistem mutu, tetapi juga memungkinkan tim QC untuk melakukan analisis statistik proses (SPC) guna memonitor stabilitas proses heat treatment secara lebih cerdas.

Hasil dan Analisis Data

Perbandingan kuantitatif sebelum dan sesudah penerapan koreksi curvature menggunakan NOVOTEST TS-SR-C menunjukkan peningkatan akurasi yang dramatis. Untuk mengilustrasikannya, kami mengambil data dari lima sampel crankshaft journal yang sama, diukur dengan tiga metode: tanpa koreksi, dengan koreksi otomatis alat, dan sebagai referensi, diukur pada permukaan datar yang disiapkan dari material yang sama.

Tabel berikut merangkum hasil pengukuran dalam skala HR30N.

Data di atas sangat jelas. Rata-rata selisih pengukuran tanpa koreksi terhadap nilai referensi adalah -2,8 HRN, yang menjadi biang keladi false reject masif. Begitu Alat Penguji Kekerasan NOVOTEST TS-SR-C menerapkan koreksi curvature, rata-rata selisih menyusut drastis menjadi hanya -0,1 HRN, sebuah tingkat akurasi yang sangat baik. Dampak operasionalnya pun revolusioner. Tingkat false reject pada batch produksi yang sebelumnya mencapai 18%, kini menukik tajam menjadi kurang dari 0,5%. Analisis lebih lanjut pada journal dengan diameter lebih kecil (<30 mm) mengonfirmasi prediksi standar ASTM: efek curvature semakin signifikan, membutuhkan koreksi yang lebih besar, hingga mencapai 4 HRN. Hal ini semakin menegaskan bahwa koreksi geometri bukanlah opsi, melainkan keharusan.

Insight & Lessons Learned

Studi kasus ini memberikan beberapa pembelajaran teknis dan operasional yang sangat berharga. Pertama, efek curvature adalah kesalahan sistematis yang inherent dan tidak boleh diabaikan dalam setiap pengukuran kekerasan pada permukaan silindris, terutama untuk komponen kritis dengan diameter di bawah 50 mm. Memperlakukan permukaan lengkung seolah datar adalah akar dari data yang menyesatkan.

Kedua, mengandalkan hardness tester konvensional tanpa fitur koreksi spesifik adalah tindakan yang berisiko. Alat uji yang hanya mampu menampilkan nilai mentah akan terus menghasilkan data yang tidak akurat secara geometris, tanpa memberikan indikasi kesalahan kepada operator. Pelatihan operator dan teknisi QC mengenai standar ASTM E18, khususnya Annex A6, terbukti sangat krusial. Mereka harus memahami tidak hanya “bagaimana” mengoperasikan alat, tetapi juga “mengapa” koreksi diperlukan. Kesalahan sekecil apa pun dalam menginput diameter silinder ke dalam Alat Penguji Kekerasan NOVOTEST TS-SR-C akan langsung membatalkan validitas koreksi. Kompetensi operator menjadi garda terakhir akurasi data.

Terakhir, investasi pada instrumentasi yang tepat seperti NOVOTEST TS-SR-C memberikan pengembalian investasi (ROI) yang sangat cepat dan terukur. Pengurangan scrap palsu secara langsung menekan biaya produksi, sementara peningkatan integritas data QC menjaga reputasi dan mencegah potensi klaim garansi atau kegagalan produk di lapangan yang jauh lebih mahal. Kualitas bukan lagi sekadar inspeksi, melainkan keunggulan kompetitif berbasis data.

Rekomendasi untuk Industri Serupa

Tantangan efek curvature tidak eksklusif hanya pada crankshaft otomotif. Industri lain yang sering menangani komponen silindris, seperti manufaktur poros transmisi, pin, komponen aerospace, hingga peralatan perminyakan seperti drill collar, sangat disarankan untuk segera mengadopsi metodologi koreksi ini. Menggunakan alat uji kekerasan yang secara native mendukung koreksi curvature sesuai standar adalah langkah paling efektif.

Dalam konteks ini, pertimbangkan Alat Penguji Kekerasan NOVOTEST TS-SR-C sebagai pilihan utama untuk laboratorium dan lini produksi Anda. Kemampuannya untuk menerapkan koreksi ASTM E18 Annex A6 secara otomatis, ditambah dengan antarmuka digital yang intuitif dan penyimpanan data, menjadikannya instrumen yang sangat berharga. Untuk mendiskusikan kebutuhan spesifik Anda dan bagaimana alat ini dapat diintegrasikan ke dalam sistem QC yang ada, tim ahli dari CV. Java Multi Mandiri siap membantu. Sebagai supplier dan distributor alat ukur dan pengujian terkemuka, CV. Java Multi Mandiri menyediakan solusi, bukan sekadar alat, untuk mendukung akurasi proses pengujian dan kualitas produk Anda.

Lebih jauh, industri harus mengintegrasikan prosedur koreksi curvature ini ke dalam instruksi kerja QC secara tertulis dan melakukan audit kepatuhan secara berkala. Manfaatkan sepenuhnya fitur penyimpanan data digital pada alat untuk membangun database pengukuran yang kuat. Data historis ini akan sangat berharga untuk memenuhi persyaratan traceability dari pelanggan global dan standar sistem manajemen mutu seperti IATF 16949.

Kesimpulan

Pengukuran kekerasan pada permukaan silindris, seperti crankshaft journal, terbukti rawan terhadap efek curvature yang secara sistematis menurunkan nilai HRN yang terbaca. Tanpa koreksi, masalah ini memicu false reject yang merugikan dan menciptakan potensi lolosnya produk cacat. Alat Penguji Kekerasan NOVOTEST TS-SR-C memberikan solusi yang akurat dan elegan. Dengan mengintegrasikan faktor koreksi dari ASTM E18 Annex A6 secara otomatis, instrumen ini mentransformasi data mentah yang menyesatkan menjadi informasi yang presisi dan andal. Hasil studi kasus ini berbicara sendiri: selisih pengukuran rata-rata terhadap nilai referensi menyusut dari -2,8 HRN menjadi hanya -0,1 HRN, dan tingkat false reject nyaris tereliminasi. Ke depan, setiap fasilitas pengujian yang menangani komponen cylindrical harus mempertimbangkan instrumentasi yang mendukung koreksi curvature sebagai standar baku, bukan lagi sebagai fitur tambahan, untuk menjamin setiap keputusan QC berdiri di atas fondasi integritas data yang kokoh.

FAQ

Apa yang dimaksud dengan efek curvature pada pengujian kekerasan Rockwell?

Efek curvature adalah fenomena ketika pengukuran kekerasan pada permukaan silindris atau lengkung menghasilkan nilai yang lebih rendah dari seharusnya. Hal ini terjadi karena distribusi beban dari indentor tidak merata pada permukaan lengkung, menyebabkan indentasi lebih dalam dibandingkan pada permukaan datar.

Bagaimana cara mengoreksi efek curvature sesuai ASTM E18 Annex A6?

Standar ASTM E18 Annex A6 menyediakan tabel faktor koreksi berdasarkan diameter silinder dan nilai kekerasan yang terukur. Cara mengoreksinya adalah dengan menambahkan faktor koreksi dari tabel tersebut ke nilai kekerasan mentah yang terbaca. Alat Penguji Kekerasan NOVOTEST TS-SR-C mengotomatiskan proses ini setelah operator menginput diameter benda uji.

Apakah NOVOTEST TS-SR-C hanya bisa digunakan untuk komponen cylindrical?

Tidak. NOVOTEST TS-SR-C adalah hardness tester superficial Rockwell serbaguna yang dapat menguji berbagai material dan bentuk komponen, baik datar maupun silindris. Fitur koreksi curvature adalah kemampuan tambahan yang dapat diaktifkan saat menguji komponen berbentuk silinder.

Berapa diameter minimal silinder yang memerlukan koreksi curvature?

Menurut ASTM E18, koreksi curvature umumnya mulai diperlukan pada diameter silinder di bawah 50 mm untuk skala superficial Rockwell. Semakin kecil diameter silinder, semakin signifikan efek curvature-nya, sehingga faktor koreksi yang dibutuhkan akan semakin besar. Selalu rujuk tabel Annex A6 untuk detail spesifik setiap skala pengujian.

Rekomendasi Hardness Tester

References

1. ASTM International. (2022). ASTM E18-22: Standard Test Methods for Rockwell Hardness of Metallic Materials, Annex A6. West Conshohocken, PA: ASTM International.
2. ISO. (2015). ISO 6508-2: Metallic materials — Rockwell hardness test — Part 2: Verification and calibration of testing machines and indenters. Geneva: International Organization for Standardization.
3. NOVOTEST. (2024). NOVOTEST TS-SR-C Superficial Rockwell Hardness Tester – Technical Datasheet. NOVOTEST Official Documentation.
4. Sindu, R. K. (2022). Pengaruh Geometri Benda Uji Terhadap Akurasi Pengukuran Kekerasan Metode Rockwell. Jurnal Metrologi dan Instrumentasi, 5(1), 15-23.
