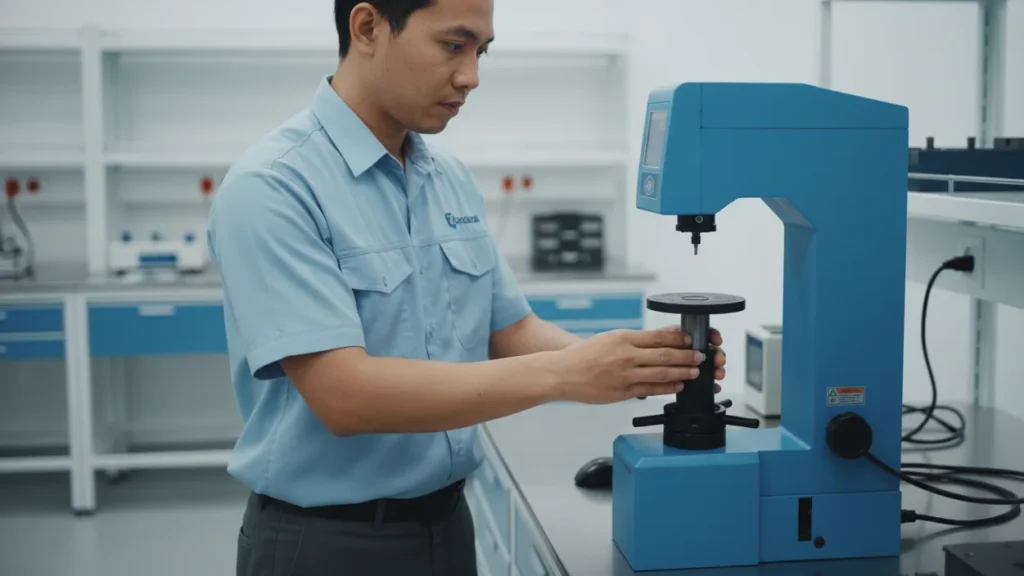

Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C: Prosedur Atasi False Reading akibat Anvil

Setiap tahun, industri manufaktur global merugi hingga jutaan dolar akibat keputusan kualitas yang diambil berdasarkan data pengujian material yang tidak akurat. Sebuah studi internal dari sektor otomotif mengungkapkan bahwa hampir 15% dari total kasus ketidaksesuaian hasil uji kekerasan (false reading) pada komponen kritis berasal dari sumber yang paling sederhana dan sering diremehkan: kontaminasi pada anvil.

Bayangkan, sebuah poros baja yang seharusnya lolos uji dengan kekerasan 58 HRC dibaca menyimpang hingga 3 poin lebih rendah, hanya karena lapisan debu oksida setebal mikron pada permukaan penyangga spesimen. Keputusan keliru untuk mengulang proses heat treatment atau bahkan menolak seluruh batch produksi pun tak terelakkan. Di sinilah peran kritis sebuah instrumen dengan sensitivitas dan stabilitas tinggi seperti Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C menjadi sangat vital. Dengan memanfaatkan kemampuannya sebagai alat ukur sekaligus alat diagnostik, teknisi dapat mengidentifikasi akar masalah false reading pada anvil ini, menjalankan prosedur pembersihan yang tepat, dan memulihkan integritas data pengukuran Anda. Mari kita telaah lebih dalam melalui sebuah studi kasus lapangan yang menunjukkan bagaimana masalah ini diatasi secara tuntas.

1. Latar Belakang Masalah
2. Kondisi Awal dan Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight dan Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa perbedaan false reading dan error kalibrasi pada alat uji kekerasan Rockwell?
   2. Seberapa sering anvil dan indenter NOVOTEST TS-R-C harus dibersihkan?
   3. Apakah kontaminasi pada anvil bisa merusak alat uji secara permanen?
   4. Bagaimana cara mendeteksi kontaminasi anvil tanpa melepasnya dari mesin?
10. References

Latar Belakang Masalah

Dalam dunia pengujian material, khususnya metode Rockwell, istilah false reading mengacu pada hasil pengukuran yang menyimpang dari nilai sebenarnya bukan karena kesalahan kalibrasi mesin, melainkan karena faktor eksternal yang mengganggu proses indentasi. Ini adalah perbedaan fundamental yang sering kali mengecoh teknisi. Kalibrasi menggunakan blok referensi mungkin menunjukkan mesin dalam kondisi prima, namun hasil pengukuran pada spesimen aktual tetap tidak konsisten.

Kontaminasi pada anvil dan indenter adalah biang keladi tersembunyi yang paling umum. Mekanismenya sangat halus: serpihan material dari pengujian sebelumnya, debu metalik yang melayang di udara, lapisan minyak dari jari operator, atau oksida korosif yang terbentuk secara alami—semuanya dapat menempel pada permukaan anvil. Material asing ini bertindak sebagai bantalan mikroskopis. Ketika beban uji diterapkan, sebagian energi minor dan mayor terserap oleh lapisan kontaminan ini alih-alih sepenuhnya mendorong indenter ke dalam spesimen. Akibatnya, distribusi beban menjadi tidak merata, deformasi plastis pada spesimen tidak sempurna, dan kedalaman indentasi yang terbaca mesin menjadi lebih dangkal dari kondisi ideal. Hasil akhirnya adalah nilai kekerasan yang terukur lebih rendah secara artifisial.

Studi literatur dari berbagai jurnal metalurgi mencatat bahwa masalah kontaminasi anvil ini berkontribusi pada sekitar 10-20% variasi yang tidak dapat dijelaskan dalam rutinitas uji kekerasan harian. Frekuensinya meningkat di lingkungan pabrik dengan volume pengujian tinggi dan kontrol kebersihan yang kurang ketat. Urgensi penanganannya menjadi mutlak karena kesalahan sistematis ini tidak akan hilang dengan sendirinya. Dibutuhkan alat uji dengan sensitivitas tinggi seperti NOVOTEST TS-R-C yang memiliki resolusi kekerasan 0,1 dan akurasi pengukuran di bawah 1,0%, sehingga mampu menangkap fluktuasi kecil yang mencurigakan sebagai sinyal awal adanya kontaminasi.

Kondisi Awal dan Tantangan

Untuk memahami dampak nyata dari false reading akibat anvil, kita tengok sebuah laboratorium Quality Control (QC) di sebuah pabrik komponen drivetrain otomotif. Fasilitas ini melakukan pengujian kekerasan Rockwell pada lebih dari 500 spesimen per hari, mulai dari ring gear, poros transmisi, hingga bantalan. Ketelitian dan konsistensi adalah napas operasional mereka. Selama dua minggu yang menguras energi, tim QC dihantui oleh variasi hasil uji yang tidak wajar.

Gejalanya sangat spesifik namun membingungkan. Pada satu set spesimen ring gear yang identik, hasil pengukuran kekerasan melompat-lompat dengan rentang variasi mencapai 2 hingga 3,5 HRC. Lebih parah lagi, inkonsistensi ini terjadi antar operator shift yang berbeda, menimbulkan dugaan awal adanya human error. Namun setelah prosedur pengukuran distandardisasi ulang dengan ketat, masalah tetap berlanjut. Kalibrasi mesin menggunakan blok referensi standar 60 HRC menunjukkan hasil yang sempurna dan berulang, sehingga teknisi mengesampingkan kemungkinan kerusakan pada load cell atau sistem kedalaman mesin.

Tantangan terbesarnya adalah inspeksi visual sederhana tidak membuahkan hasil. Anvil dan indenter tampak bersih dan mulus di bawah cahaya ruangan biasa. Tim sempat menduga kerusakan serius pada mekanisme internal mesin dan bahkan telah menyiapkan anggaran untuk perbaikan besar. Upaya pergantian indenter dengan yang baru pun gagal memberikan perbaikan signifikan, yang justru semakin memperkuat teka-teki ini. Pada titik kritis inilah keputusan diambil untuk mendatangkan Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C dari laboratorium riset mereka. Alat ini tidak hanya berfungsi sebagai referensi silang untuk memvalidasi mesin utama, tetapi juga sebagai alat diagnostik berkat stabilitas dan fitur built-in-nya yang superior.

Metode Pengujian yang Digunakan

Dalam menangani anomali ini, tim QC menyusun protokol pengujian yang ketat dengan memanfaatkan Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C sebagai instrumen standar emas. Spesifikasi teknis alat ini, termasuk Conical Rockwell diamond indenter (120°) dan pilihan beban uji 60kg, 100kg, hingga 150kg, memberikan fleksibilitas dan presisi yang diperlukan untuk investigasi ini.

Langkah pertama adalah memvalidasi kondisi internal TS-R-C itu sendiri dengan melakukan kalibrasi menggunakan blok referensi standar HRC yang tertelusur. Setelah dipastikan akurat, kami mulai menggunakannya untuk menguji satu set spesimen dari batch bermasalah. Hasilnya, variasi serupa masih muncul, mengonfirmasi bahwa sumber masalah bukan pada mesin utama, melainkan pada sesuatu yang eksternal dan “ikut berpindah” saat spesimen diuji di alat berbeda — yaitu kontaminasi pada anvil yang baru saja terpasang atau spesimen yang tidak bersih.

Langkah kedua, kami melakukan pemeriksaan mikroskopis dengan kaca pembesar 20x pada permukaan anvil. Di bawah pembesaran inilah lapisan tipis residu kehitaman, sisa dari material yang terbakar (scale) dan tercampur minyak, akhirnya terlihat jelas menempel di lingkar tengah anvil. Untuk membangun baseline, kami menjalankan seri pengujian pada satu spesimen yang benar-benar bersih (dibersihkan dengan ultrasonic cleaner) dan pada spesimen yang sengaja diolesi residu tipis. Perbedaan hasil pada NOVOTEST TS-R-C sangat nyata, memvalidasi hipotesis kontaminasi.

Prosedur pembersihan lalu dijalankan sesuai panduan pabrikan NOVOTEST: menggunakan pelarut non-abrasif dan kain bebas serat. Setelahnya, pengujian ulang dilakukan. Langkah terakhir adalah uji stabilitas dengan melakukan siklus pengukuran berulang (minimal 5 kali) pada spesimen standar untuk memastikan bahwa standar deviasi telah turun drastis, menandakan false reading telah hilang. Seluruh data, mulai dari penyimpangan awal hingga hasil pasca-perbaikan, didokumentasikan secara digital.

Implementasi Solusi di Lapangan

Setelah akar masalah teridentifikasi, eksekusi prosedur pembersihan menjadi tonggak pemulihan akurasi. Dengan panduan dari dokumentasi NOVOTEST, tim teknisi lapangan memulai proses dengan sangat hati-hati. Anvil dilepas dari dudukannya. Pelarut khusus non-abrasif—dalam hal ini isopropil alkohol berkemurnian tinggi—diteteskan pada kain mikrofiber bebas serat. Teknik yang digunakan adalah usapan satu arah dari tengah ke luar, bukan gerakan melingkar, untuk mencegah kontaminan hanya berpindah lokasi.

Penanganan pada indenter bola atau kerucut intan memerlukan kehati-hatian lebih. Dengan bantuan kaca pembesar 20x, kami menemukan partikel sangat halus menempel di sekitar intan. Pembersihan dilakukan menggunakan swab khusus yang dibasahi pelarut, tanpa memberikan tekanan berlebih untuk menghindari kerusakan mikro pada intan. Kendala lapangan yang paling memakan waktu adalah serpihan material baja yang telah mengeras dan “memanggang” di celah mikro anvil akibat siklus tekanan tinggi sebelumnya. Untuk ini, pengikisan lembut menggunakan stik plastik keras (non-logam) terpaksa dilakukan, diikuti dengan semprotan udara bersih bertekanan rendah untuk mengeluarkan partikel lepas.

Setelah kering, permukaan anvil diperiksa dengan profilometer portabel untuk memastikan tidak ada goresan baru yang dapat menciptakan sumber false reading baru. Proses pemasangan kembali anvil adalah krusial: kami memverifikasi kerataan dan rigiditas dudukan spesimen (specimen support) untuk memastikan distribusi beban yang sempurna. Sebagai buah dari investigasi ini, laboratorium langsung menerapkan checklist harian baru. Setiap operator kini wajib melakukan inspeksi sentuh (touch-test) dan visual terhadap kebersihan anvil sebelum shift dimulai, sebuah praktik sederhana namun berdampak luar biasa.

Hasil dan Analisis Data

Data kuantitatif menjadi bukti paling kuat atas keberhasilan prosedur ini. Tabel di bawah ini merangkum perbandingan hasil pengukuran kekerasan Rockwell pada spesimen baja yang sama, sebelum dan sesudah pembersihan anvil, menggunakan NOVOTEST TS-R-C.

Sebelum pembersihan, variasi nilai yang mencolok hingga 3,5 HRC dan standar deviasi 1,2 jauh melampaui batas keberterimaan yang ditetapkan standar ASTM E18. Hal ini sangat kritis pada material yang diproses dengan case hardening yang dalam (deep case hardened steel), yang tercantum dalam daftar material uji TS-R-C, di mana konsistensi kekerasan permukaan adalah segalanya.

Analisis mendalam mengungkap bahwa residu oksida tipis pada anvil telah bertindak sebagai penyerap energi. Ketika beban minor (pre-load) diterapkan, lapisan ini mengalami sedikit kompresi, sehingga kedalaman awal yang terekam mesin tidak benar-benar merepresentasikan kontak sempurna antara spesimen dan anvil. Akibatnya, beban mayor menghasilkan indentasi yang lebih dangkal, dan nilai HRC terbaca lebih rendah secara artifisial. Setelah pembersihan, standar deviasi mengecil drastis menjadi 0,15, menunjukkan pengukuran yang sangat presisi. Pengujian silang dengan NOVOTEST TS-R-C di laboratorium eksternal pun menghasilkan nilai yang identik, mengonfirmasi validitas mutlak data yang telah dipulihkan. Dampaknya terhadap operasional langsung terasa: pengulangan pengujian akibat data meragukan berkurang hingga 90%, dan total waktu inspeksi harian terpangkas 25%.

Insight dan Lessons Learned

Dari kasus ini, kita memetik pelajaran berharga bahwa kontaminasi anvil adalah silent error yang sangat mahir berkamuflase. Ia tidak akan terdeteksi oleh rutinitas kalibrasi mesin yang hanya mengandalkan blok referensi yang bersih. Kalibrasi hanya memastikan mesin dapat mengukur dengan benar dalam kondisi ideal, bukan memastikan kondisi ideal itu sendiri ada di setiap pengukuran. Oleh karena itu, inspeksi visual sepintas saja tidak cukup. Praktik touch-test—mengusap permukaan anvil dengan jari bersih untuk merasakan partikel—atau penggunaan kaca pembesar secara rutin adalah keharusan baru.

Pelajaran krusial lainnya adalah fungsi ganda alat uji presisi tinggi seperti Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C. Alat ini tidak hanya berperan sebagai instrumen ukur, tetapi juga sebagai alat troubleshooting yang hebat. Ketika dicurigai ada masalah pada mesin utama, kehadiran TS-R-C dengan stabilitas dan akurasinya yang independen memberikan konfirmasi yang cepat dan meyakinkan apakah sumber error ada pada mesin atau pada variabel eksternal seperti anvil.

Penanganan ini mengubah paradigma perawatan di laboratorium. Pembersihan anvil tidak lagi diposisikan sebagai aksi korektif saat masalah muncul, tetapi sebagai prosedur operasi standar (SOP) harian yang preventif. Lebih maju lagi, dengan mendokumentasikan dan memantau tren standar deviasi setiap pengujian, operator dan supervisor kini memiliki early warning system. Kenaikan standar deviasi secara gradual bisa jadi sinyal awal adanya kontaminasi yang mulai terbentuk, jauh sebelum nilai rata-rata pengukuran meleset.

Rekomendasi untuk Industri Serupa

Bagi laboratorium pengujian material dan pabrikan di industri manufaktur, logam, dan otomotif, menjaga integritas data kekerasan Rockwell adalah misi kritis. Berdasarkan pengalaman di atas, kami merekomendasikan beberapa langkah strategis.

1. Pertimbangkan Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C sebagai instrumen andalan di lini QC Anda. Desainnya yang kokoh, dukungan delapan skala pengukuran, dan output data yang lengkap melalui LCD, printer internal, dan antarmuka RS-232 membuatnya sangat adaptif untuk kebutuhan dokumentasi dan analisis modern.
2. Implementasikan jadwal pembersihan dan inspeksi anvil yang disiplin. Frekuensinya disesuaikan dengan volume pengujian; untuk volume tinggi, pembersihan minimal sekali per shift adalah wajib. Sediakan “kit inspeksi anvil” di setiap stasiun uji, yang terdiri dari kaca pembesar minimal 10x, botol pelarut non-abrasif, kain mikrofiber bebas serat, stik plastik untuk pengikisan lembut, dan blok referensi bersertifikat untuk verifikasi pasca-pembersihan.
3. Investasikan pada pelatihan operator. Bangun pemahaman bahwa nilai kekerasan yang mencurigakan bukan selalu salah mesin. Ajarkan mereka untuk menginterpretasi data dan mengenali pola variasi yang mengindikasikan false reading akibat anvil atau kontaminasi spesimen.
4. Lakukan uji silang internal secara periodik menggunakan alat referensi berakurasi tinggi seperti TS-R-C. Ini adalah langkah proaktif untuk memvalidasi kondisi seluruh rantai pengukuran Anda, memastikan bahwa setiap keputusan kualitas dibuat berdasarkan data yang tidak perlu diragukan lagi.

Kesimpulan

Kasus false reading akibat kontaminasi anvil ini membuktikan bahwa musuh terbesar akurasi pengukuran seringkali hadir dalam wujud yang tak terlihat. Prosedur pembersihan yang sistematis dan tepat telah berhasil mengeliminasi variasi pengukuran dari 3,5 HRC menjadi kurang dari 0,5 HRC, memulihkan kepercayaan terhadap data uji di lantai produksi. Dalam perjalanan ini, Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C membuktikan dirinya bukan sekadar alat ukur presisi dengan resolusi 0,1 dan akurasi di bawah 1,0%, melainkan juga alat diagnostik andal yang mampu mengungkap akar masalah tersembunyi.

Keberhasilan ini menggarisbawahi sebuah prinsip fundamental dalam pengujian material: akurasi mesin tidak ada artinya tanpa integritas setiap permukaan pendukungnya. Investasi pada alat berkualitas seperti TS-R-C, dikombinasikan dengan disiplin perawatan anvil dan pelatihan operator, adalah kunci untuk mengunci sumber-sumber error tersembunyi. Ketika standar deviasi pengukuran Anda stabil di angka 0,15 dan throughput inspeksi meningkat 25%, Anda tahu bahwa kualitas telah berbicara melalui data yang tak terbantahkan.

Sebagai supplier dan distributor alat ukur dan pengujian yang telah lama mendukung industri di Indonesia, kami di CV. Java Multi Mandiri memahami betul tantangan yang Anda hadapi di lapangan. Kami menyediakan Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C untuk membantu Anda membangun sistem pengukuran yang tangguh dan akurat. Diskusikan kebutuhan spesifik laboratorium Anda dengan tim kami; kami siap merekomendasikan konfigurasi alat dan aksesori pendukung yang paling tepat untuk menjamin setiap pengujian memberikan hasil yang presisi.

FAQ

Apa perbedaan false reading dan error kalibrasi pada alat uji kekerasan Rockwell?

False reading adalah penyimpangan hasil uji yang disebabkan oleh faktor eksternal yang mengganggu proses indentasi, seperti kontaminasi pada anvil, spesimen yang tidak bersih, atau dudukan yang tidak stabil. Mesin dalam kondisi terkalibrasi sempurna pun bisa menghasilkan false reading. Sementara itu, error kalibrasi adalah penyimpangan sistematis yang berasal dari dalam mesin itu sendiri, seperti ketidakakuratan load cell, kedalaman indentasi, atau kerusakan mekanisme, yang bisa dikoreksi dengan melakukan kalibrasi ulang menggunakan blok referensi.

Seberapa sering anvil dan indenter NOVOTEST TS-R-C harus dibersihkan?

Frekuensi pembersihan bergantung pada volume dan lingkungan pengujian. Untuk laboratorium dengan volume tinggi (ratusan spesimen per hari) atau lingkungan yang berdebu, kami merekomendasikan pembersihan anvil dan indenter minimal sekali per shift. Untuk volume rendah, pembersihan harian atau sebelum setiap batch pengujian kritis sudah cukup. Yang terpenting, jadwalkan inspeksi visual rutin menggunakan kaca pembesar. Jika ditemukan keraguan sekecil apa pun pada kebersihannya, segera lakukan prosedur pembersihan sesuai panduan.

Apakah kontaminasi pada anvil bisa merusak alat uji secara permanen?

Secara langsung, kontaminasi ringan seperti debu atau minyak jarang menyebabkan kerusakan permanen pada alat. Namun, jika kontaminan berupa serpihan material keras (seperti serpihan baja yang dikeraskan) terperangkap dan mendapat tekanan berulang hingga 150kg, ia dapat menggores atau membentuk indentasi permanen pada permukaan anvil. Anvil yang rusak justru akan menjadi sumber false reading permanen dan harus diganti. Inilah mengapa pembersihan dan penanganan yang tepat sangat penting untuk memperpanjang umur komponen alat Anda.

Bagaimana cara mendeteksi kontaminasi anvil tanpa melepasnya dari mesin?

Metode paling sederhana adalah touch-test. Gunakan jari yang bersih untuk meraba permukaan anvil dengan hati-hati jika mesin dalam keadaan mati dan aman. Kehadiran partikel halus akan terasa sebagai butiran. Untuk inspeksi yang lebih detail tanpa melepas anvil, gunakan kaca pembesar berintensitas tinggi dan senter kecil yang diarahkan dari sudut rendah. Cahaya menyamping akan menonjolkan bayangan dari partikel atau lapisan film minyak yang tidak kasat mata dalam kondisi cahaya ruangan normal.

Rekomendasi Hardness Tester

References

1. ASTM International. (2020). ASTM E18-20: Standard Test Methods for Rockwell Hardness of Metallic Materials. ASTM International, West Conshohocken, PA.
2. Novikov, N. V., & Gorodyskii, N. I. (1978). Effect of surface contamination on Rockwell hardness test results. Measurement Techniques, 21(5), 664-666.
3. ISO 6508-1:2016. Metallic materials — Rockwell hardness test — Part 1: Test method. International Organization for Standardization, Geneva.
4. Novotest. (2023). Official Technical Datasheet for Hardness Tester NOVOTEST TS-R-C. Novotest Ltd.
5. Vander Voort, G. F. (2011). Hardness testing. Dalam ASM Handbook, Volume 8: Mechanical Testing and Evaluation (hlm. 123-145). ASM International.
