PCE-EVSE 310 – EVSE Tester/Adapter untuk Uji Charging Station Mode 3 | Aman & Efisien di Lapangan

Di proyek instalasi dan commissioning stasiun pengisian kendaraan listrik (wallbox maupun SPKLU), masalah paling sering muncul bukan pada “unit charger-nya rusak”, melainkan pada detail instalasi: salah sambung konduktor, PE (ground) yang tidak benar-benar terhubung ke bumi, netral terputus, atau sinyal kontrol yang tidak sesuai. Hal-hal kecil ini bisa membuat charger menolak start, memutus proses charging berulang, atau lebih berbahaya: menciptakan kondisi bertegangan pada titik yang seharusnya aman disentuh.

Risikonya tidak main-main. Pada instalasi daya, kesalahan wiring dan grounding dapat berujung pada sengatan listrik, perangkat proteksi yang tidak bekerja sesuai harapan, hingga kerusakan peralatan pelanggan. Literatur teknik kelistrikan juga menegaskan bahwa kualitas sistem grounding menjadi pilar keselamatan dan keandalan instalasi, karena ia menentukan bagaimana arus gangguan “pulang” dengan aman dan bagaimana tegangan sentuh bisa ditekan.

Di sinilah kebutuhan alat uji yang “berperilaku seperti kendaraan” menjadi penting. Bukan sekadar mengukur tegangan, tetapi memvalidasi apakah charging station merespons status kendaraan/kabel, dan apakah proteksi serta logika kontrolnya berjalan benar sebelum unit diserahkan ke pengguna. PCE-EVSE 310 hadir sebagai EVSE adapter/tester yang membantu teknisi melakukan pengecekan tersebut secara praktis di lapangan.

Deskripsi Singkat PCE-EVSE 310

PCE-EVSE 310 adalah EVSE adapter/tester untuk pengujian charging station (mode 3) dengan konektor Type 2. Perangkat ini dirancang agar teknisi dapat mensimulasikan kondisi kabel (PP/Proximity Pilot) dan kondisi kendaraan (CP/Control Pilot), sekaligus menyediakan titik ukur untuk melihat tegangan pada L1/L2/L3/N/PE serta keluaran sinyal CP.

Intinya: Anda bisa mengecek respons charging station tanpa harus menunggu kendaraan hadir di lokasi. Ini sangat relevan untuk kontraktor listrik, teknisi commissioning, tim QA/QC, serta maintenance—terutama saat melakukan uji awal instalasi, investigasi gangguan, atau audit berkala.

Keunggulan praktisnya ada pada kombinasi fitur keselamatan dan efisiensi: adanya PE Pre-Test untuk memeriksa kemungkinan tegangan berbahaya pada konduktor PE sebelum menyentuh terminal, simulasi PP/CP lewat rotary switch, serta simulasi fault (CP error “E” dan PE/Earth fault) untuk melihat bagaimana charger memutus proses sesuai logika proteksinya.

Fungsi & Kegunaan Produk

1) Fungsi utama alat

1. Simulasi kapasitas kabel pengisian (PP State) untuk mereplikasi “rating kabel” yang terbaca oleh charging station. Nilai simulasi dilakukan lewat pemilihan resistansi PP–PE yang mewakili beberapa arus (mis. 13 A, 20 A, 32 A, 63 A).

2. Simulasi status kendaraan (CP State A–D) agar charging station “melihat” kondisi mobil: belum terhubung, terhubung tapi belum siap charging, siap charging, hingga kondisi butuh ventilasi (tergantung standar/implementasi).

3. Penyediaan titik ukur: terminal ukur L1/L2/L3/N/PE dan terminal keluaran sinyal CP/PE untuk verifikasi gelombang PWM menggunakan osiloskop bila dibutuhkan.

4. Simulasi fault: tombol CP Error “E” dan tombol PE Error (earth fault) untuk menguji bagaimana stasiun merespons kondisi abnormal (misalnya menghentikan dan mencegah start charging baru).

5. PE Pre-Test: pemeriksaan awal PE terhadap kemungkinan tegangan berbahaya terhadap bumi sebelum menyentuh bagian yang terkait PE.

2) Kegunaan spesifik di lapangan

Berikut contoh penggunaan yang paling sering “kepakai” oleh teknisi:

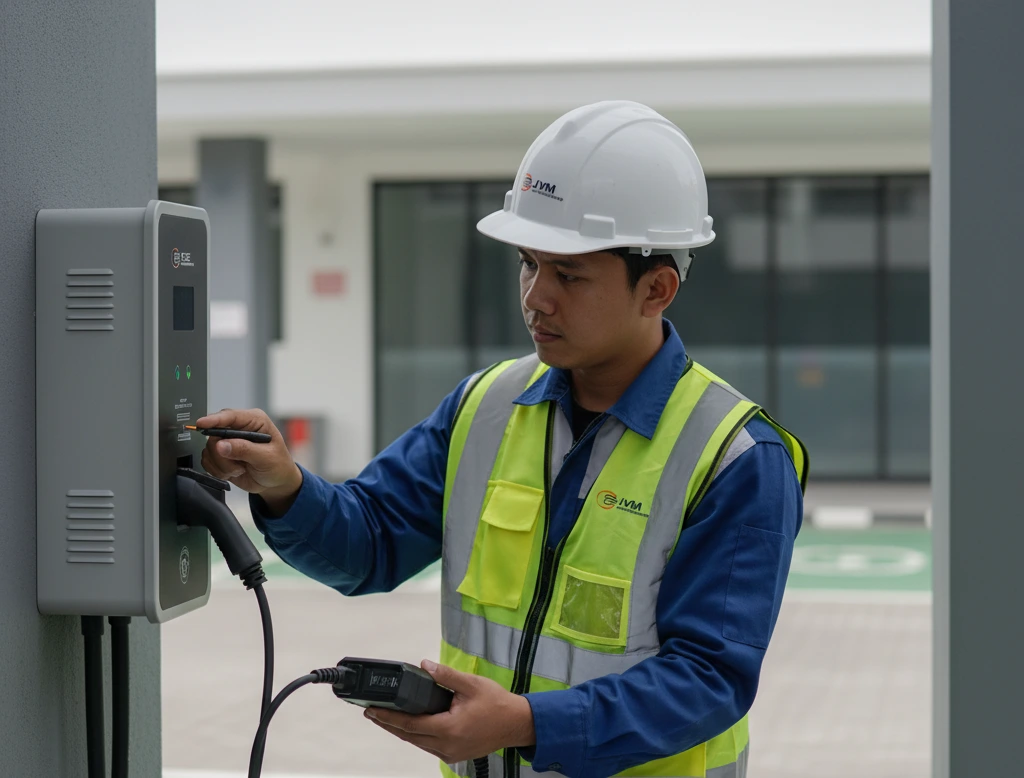

• Commissioning instalasi wallbox/charging station: memastikan charger merespons status CP/PP dengan benar sebelum serah-terima.

• Troubleshooting charger gagal start: membedakan apakah masalah ada pada logika kontrol (CP/PP) atau pada instalasi daya (L/N/PE).

• Audit berkala di fasilitas industri/komersial: memverifikasi indikator fase, titik ukur, dan respons proteksi terhadap simulasi fault.

• Verifikasi sinyal CP: ketika charger “aneh”—misalnya arus yang diizinkan tidak sesuai atau kendaraan sering putus—teknisi bisa mengintip bentuk gelombang dan amplitudo CP via terminal output (dengan osiloskop).

3) Skenario sebelum / saat / sesudah pekerjaan

Sebelum pekerjaan (persiapan & mitigasi risiko):

• Cek kondisi fisik alat, pastikan area kerja kering (alat dirancang untuk penggunaan di lingkungan kering).

• Lakukan PE Pre-Test terlebih dahulu sebelum menyentuh terminal terkait PE untuk menghindari risiko tegangan berbahaya pada konduktor PE akibat salah wiring/PE putus.

Saat pekerjaan (pengujian inti):

• Hubungkan PCE-EVSE 310 ke charging station, lalu pilih PP State sesuai simulasi kabel yang ingin diuji (mis. 32 A untuk skenario kabel 32 A).

• Pilih CP State untuk mensimulasikan “kendaraan terhubung & siap charging” (umumnya state C untuk siap charging tanpa ventilasi).

• Lakukan pengukuran tegangan via terminal L1/L2/L3/N/PE dengan instrumen ukur yang sesuai. Terminal ini memang ditujukan untuk pengukuran, bukan untuk menyuplai beban jangka panjang.

Sesudah pekerjaan (validasi & dokumentasi):

• Jika butuh pembuktian respons proteksi, gunakan simulasi CP Error “E” atau PE Error untuk melihat apakah charger membatalkan proses dan mencegah start baru.

• Catat hasil (PP/CP yang dipilih, reaksi charger, nilai tegangan terukur, temuan wiring). Ini mempercepat penutupan temuan QA/QC dan memudahkan eskalasi bila ada isu desain/komponen.

4) Mode kerja / metode pengujian yang relevan pada alat ini

• PP (Proximity Pilot) – simulasi kabel: pemilihan rating arus kabel lewat resistansi PP–PE.

• CP (Control Pilot) – simulasi kendaraan: pemilihan state A–D yang berkorelasi dengan resistansi CP–PE dan tegangan terminal CP tertentu.

• Fault simulation:

  • CP Error “E” (simulasi short CP–PE via dioda internal, mengikuti prinsip pada IEC/EN 61851-1).

  • PE Error (simulasi interupsi konduktor PE/earth fault).

Bidang / Industri Pengguna

• Kontraktor instalasi listrik gedung: sebagai alat commissioning wallbox/charging station sebelum serah-terima.

• Pekerja listrik industri & fasilitas: sebagai alat audit dan troubleshooting titik pengisian EV di pabrik, gudang, atau perkantoran.

• Tim QA/QC proyek MEP: sebagai alat verifikasi respons kontrol (CP/PP) dan dokumentasi pengujian.

• Tim O&M (operation & maintenance) SPKLU: sebagai alat diagnosa cepat untuk keluhan “charger tidak mau start” atau “sering putus”.

• Vendor integrator energi & smart building: sebagai alat validasi integrasi dan safety check sebelum integrasi ke sistem monitoring.

Keunggulan / Highlights

• Membantu teknisi memulai dari langkah paling aman: PE Pre-Test memandu operator mengecek kemungkinan adanya tegangan berbahaya pada PE terhadap bumi sebelum menyentuh terminal terkait. Ini relevan karena kasus PE salah sambung atau putus bisa membawa situasi berbahaya bagi operator.

• Mempercepat isolasi sumber masalah: dengan simulasi PP dan CP, teknisi dapat melihat apakah masalah berada di sisi kontrol/komunikasi (CP/PP) atau di sisi instalasi daya (fase/netral/ground).

• Mengurangi risiko salah diagnosis akibat “coba-coba” pakai kendaraan: Anda tidak perlu menghadirkan mobil untuk memvalidasi respon dasar stasiun; ini menekan potensi trial-and-error yang menghabiskan waktu di lapangan.

• Mendukung verifikasi sinyal CP secara lebih serius: tersedia terminal output CP/PE yang dapat dihubungkan ke osiloskop untuk memeriksa bentuk gelombang dan amplitudo CP (PWM), sehingga investigasi bisa naik kelas dari sekadar “indikator LED” menjadi analisis sinyal.

• Memudahkan uji skenario fault: tombol CP Error “E” dan PE Error membantu teknisi memvalidasi apakah charger menghentikan proses dan mencegah start baru ketika fault disimulasikan.

• Ada soket uji (mains socket) untuk kebutuhan pengukuran tertentu, namun dibatasi hanya untuk tujuan test dengan arus maksimum 10 A—membantu penggunaan yang lebih tertib, tidak “disalahgunakan” sebagai sumber daya umum.

Perbandingan Produk

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut versi ringkas 6 langkah yang umum dipakai saat uji lapangan:

1. Persiapan alat: pastikan unit tidak rusak secara fisik, area kerja kering, dan prosedur K3 listrik dipenuhi.

2. Hubungkan PCE-EVSE 310 ke konektor charging station (Type 2).

3. Lakukan PE Pre-Test: sentuh probe PE Pre-Test dengan jari telanjang; jika indikator menyala, hentikan pengujian dan investigasi wiring/grounding.

4. Set PP State sesuai skenario kabel (mis. 32 A) untuk simulasi rating kabel.

5. Set CP State sesuai skenario kendaraan (mis. C untuk “ready to charge”).

6. Lakukan pengukuran: gunakan terminal ukur L1/L2/L3/N/PE untuk verifikasi tegangan, dan bila perlu gunakan terminal CP output untuk pengecekan sinyal (dengan instrumen yang sesuai). Terminal dan soket pada alat ditujukan untuk tujuan pengukuran, bukan menyuplai beban umum.

Catatan penting:

• Jangan memakai sarung tangan saat PE Pre-Test dan pastikan tubuh memiliki koneksi bumi yang memadai agar uji lebih andal.

• Jika instalasi salah wiring, terminal CP yang biasanya sinyal rendah bisa berpotensi mendapatkan tegangan berbahaya; perlakukan semua titik uji dengan disiplin keselamatan.

Cara Kerja / Metode Pengukuran

Apa yang “dideteksi” dan disimulasikan alat

PCE-EVSE 310 tidak “membaca kendaraan” dalam arti software kendaraan, tetapi mensimulasikan kondisi yang biasanya disajikan kendaraan dan kabel kepada charging station melalui jalur kontrol:

• Jalur PP (Proximity Pilot): alat memasang nilai resistansi tertentu antara PP dan PE untuk merepresentasikan kemampuan arus kabel. Charging station kemudian menafsirkan nilai tersebut sebagai batas kemampuan kabel (mis. 32 A).

• Jalur CP (Control Pilot): alat memasang resistansi tertentu antara CP dan PE untuk membentuk state A–D, yang berkorelasi dengan tegangan terminal CP pada sinyal 1 kHz. Ini membantu teknisi melihat apakah charging station “membaca” state kendaraan secara benar.

Bagaimana alat membedakan kondisi

Pembeda kondisi utamanya berasal dari:

• Pemilihan resistansi PP–PE (untuk rating kabel).

• Pemilihan resistansi CP–PE (untuk state kendaraan) serta konsekuensi tegangan terminal CP.

Tentang sinyal CP dan apa yang bisa diverifikasi

Control Pilot menggunakan PWM untuk komunikasi dasar antara kendaraan dan charging station. Duty cycle PWM mendefinisikan arus yang tersedia, sementara amplitudo mendefinisikan state charging. PCE-EVSE 310 menyediakan terminal output CP/PE untuk memudahkan teknisi memeriksa bentuk gelombang dan amplitudo menggunakan osiloskop.

Batasan praktis yang perlu dipahami teknisi

• Alat ini adalah perangkat uji, bukan perangkat untuk charging kendaraan. Untuk soket dan terminalnya, penggunaan ditujukan untuk pengukuran/test, bukan menyalakan beban sembarang atau menarik arus dalam waktu lama.

• Keandalan PE Pre-Test dipengaruhi oleh kualitas koneksi operator ke bumi (misalnya jika tubuh terisolasi dari tanah, hasil bisa tidak andal).

Kelengkapan Produk

Berikut listing produknya:

• Unit Car Measuring Device / EVSE Tester PCE-EVSE 310

• Operating instructions / user manual

• Transport bag (tas bawa)

Manfaat bagi Pengguna

• Efisiensi kerja: commissioning dan troubleshooting bisa dilakukan tanpa menunggu kendaraan tersedia; skenario uji lebih cepat dieksekusi lewat PP/CP switch.

• Peningkatan kualitas: state uji yang terdefinisi (PP 13/20/32/63 A dan CP A–D) membuat hasil lebih repeatable dan mudah dibandingkan antar teknisi/tim.

• Penghematan biaya: mengurangi trial-and-error berbasis kendaraan dan mengurangi waktu teknisi di lokasi ketika masalah sebenarnya ada pada wiring/grounding.

• Pengurangan kesalahan: PE Pre-Test membantu meminimalkan risiko menyentuh titik yang berpotensi bertegangan pada PE, terutama saat ada kesalahan instalasi.

FAQ

1) Apakah alat ini bisa mendeteksi kabel aktif (fase bertegangan)?

Bisa membantu indikasi keberadaan tegangan fase melalui indikator fase (LED) dan terminal ukur L1/L2/L3/N/PE yang dapat diukur dengan alat ukur yang sesuai.

2) Apakah bisa digunakan pada instalasi hidup (energized)?

Pengujian dilakukan pada charging station yang beroperasi sesuai prosedur uji, namun tetap wajib mengikuti K3 listrik. Perhatikan bahwa jika wiring salah, terminal CP yang biasanya sinyal rendah dapat berpotensi bertegangan berbahaya.

3) Seberapa dalam kabel bisa terdeteksi?

PCE-EVSE 310 bukan alat pendeteksi kabel di dinding (cable locator). Fungsinya adalah pengujian charging station melalui konektor (simulasi PP/CP dan titik ukur).

4) Apakah alat ini bisa dipakai untuk menguji respons charger saat ada fault?

Ya. Ada simulasi CP Error “E” dan PE Error (earth fault) yang ditujukan untuk melihat apakah stasiun membatalkan proses charging dan mencegah start baru ketika fault disimulasikan.

5) Apakah perlu kalibrasi rutin?

PCE-EVSE 310 berfungsi sebagai adapter/simulator state dan menyediakan terminal uji. Perawatan yang ditekankan adalah penggunaan sesuai prosedur, inspeksi kondisi fisik, dan pembersihan ringan setelah pemakaian (kain lembap, deterjen ringan; hindari pelarut/asam).
