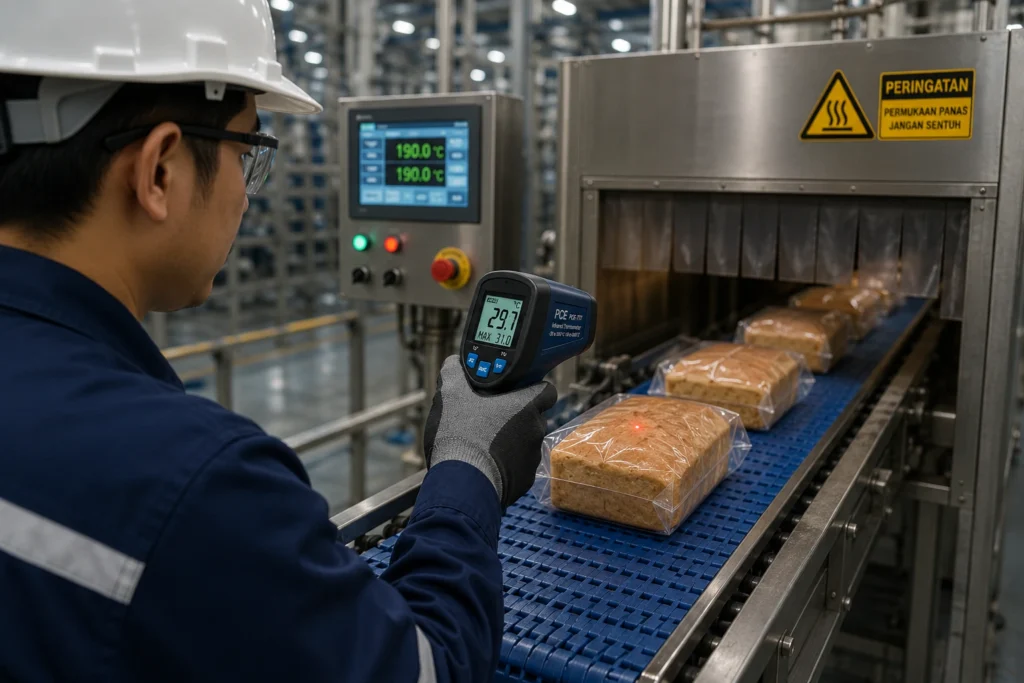

Suhu Produk di Conveyor Tidak Konsisten? Cara Mengukurnya Tanpa Kontak

Tanda Suhu Produk di Conveyor Bermasalah

Perubahan suhu dapat terlihat dari hasil pengukuran maupun kualitas produk. Beberapa tanda yang perlu diperiksa meliputi:

• Suhu produk berbeda antara sisi kiri dan kanan conveyor.
• Produk pertama dan terakhir dalam satu batch memiliki suhu berbeda.
• Suhu naik saat kecepatan belt turun.
• Suhu tidak mencapai target saat volume produksi meningkat.
• Hasil coating, sealing, drying, curing, atau cooling tidak seragam.
• Produk melengkung, retak, lengket, atau berubah warna.
• Alarm proses muncul pada waktu tertentu.
• Reject meningkat setelah penggantian ukuran produk.
• Suhu permukaan sesuai, tetapi suhu inti belum mencapai target.
• Hasil termometer berubah meskipun proses terlihat stabil.

Satu gejala belum cukup untuk menentukan penyebab. Catat waktu, kecepatan conveyor, jenis produk, beban heater, suhu lingkungan, dan titik pengukuran sebelum melakukan perubahan proses.

Penyebab Suhu Produk di Conveyor Tidak Konsisten

1. Kecepatan conveyor berubah

Kecepatan belt menentukan waktu tinggal produk di area pemanasan atau pendinginan. Produk yang bergerak lebih lambat menerima paparan lebih lama. Produk yang bergerak lebih cepat menerima waktu proses lebih singkat.

Periksa:

• Kecepatan aktual conveyor.
• Slip pada belt atau roller.
• Perubahan setting inverter.
• Gangguan motor atau gearbox.
• Perbedaan kecepatan antarjalur.

2. Jarak antarproduk tidak seragam

Produk yang terlalu rapat dapat mengubah aliran udara dan distribusi panas. Produk juga dapat saling menutupi dari sumber radiasi atau pendinginan.

Jarak yang terlalu jauh dapat mengubah pola kerja heater dan membuat sistem kontrol merespons secara tidak stabil.

3. Ukuran dan ketebalan produk berbeda

Produk yang lebih tebal atau memiliki massa lebih besar membutuhkan waktu lebih lama untuk mencapai suhu yang sama. Perubahan ukuran tanpa penyesuaian kecepatan dan setpoint dapat menghasilkan suhu akhir berbeda.

4. Heater tidak bekerja merata

Elemen pemanas yang menurun, koneksi longgar, kontrol tidak stabil, atau distribusi daya tidak seimbang dapat menciptakan zona panas dan dingin.

Periksa:

• Arus setiap elemen heater.
• Kondisi kontaktor dan relay.
• Sensor kontrol suhu.
• Distribusi daya antarzona.
• Permukaan reflector atau insulasi.

5. Aliran udara tidak seimbang

Pada dryer, oven konveksi, atau cooling tunnel, fan dan ducting menentukan distribusi udara. Filter kotor, damper berubah, nozzle tersumbat, atau fan melemah dapat membuat satu area lebih panas atau lebih dingin.

6. Produk tidak berada pada posisi yang sama

Produk yang bergeser, miring, bertumpuk, atau berputar dapat menghadapkan permukaan berbeda ke sensor. Nilai suhu kemudian berubah meskipun kondisi proses tetap sama.

7. Titik pengukuran berubah

Bagian tengah, tepi, sisi atas, dan sisi bawah produk dapat memiliki suhu berbeda. Operator yang mengarahkan termometer ke lokasi berbeda akan memperoleh data yang sulit dibandingkan.

8. Target lebih kecil daripada area ukur

Termometer inframerah membaca suatu area, bukan satu titik tanpa ukuran. Jika target lebih kecil daripada area ukur, sensor juga membaca belt atau latar belakang.

Contohnya, produk bersuhu 120°C bergerak di atas belt bersuhu 45°C. Jika area pengukuran mencakup keduanya, hasil dapat berada di antara dua nilai tersebut.

9. Permukaan mengilap atau reflektif

Foil, aluminium, stainless steel, logam poles, dan kemasan reflektif memiliki emisivitas rendah. Permukaan tersebut dapat memantulkan panas dari heater, lampu, dinding oven, atau operator.

Hasil yang terlihat tinggi belum tentu menunjukkan suhu produk sebenarnya.

10. Asap, uap, atau debu menghalangi sensor

Media di antara sensor dan target dapat menyerap atau menyebarkan energi inframerah. Kondisi ini sering muncul pada proses pengeringan, coating, makanan panas, dan produksi berdebu.

11. Lensa sensor kotor

Debu, minyak, kondensasi, atau residu proses pada lensa dapat menurunkan energi yang diterima sensor. Pemeriksaan kebersihan lensa perlu masuk ke jadwal maintenance.

12. Sensor kontrol dan alat pemeriksa membaca parameter berbeda

Sensor mesin dapat mengukur udara oven, permukaan heater, atau suhu di dalam ruang proses. Termometer inframerah mengukur permukaan produk. Nilainya tidak harus sama.

13. Suhu inti belum sama dengan suhu permukaan

Produk dapat memiliki permukaan panas tetapi bagian dalam masih dingin. Kondisi sebaliknya juga dapat terjadi saat pendinginan.

Termometer inframerah hanya mengukur suhu permukaan. Gunakan probe yang sesuai jika prosedur membutuhkan suhu inti.

Mengapa Pengukuran Tanpa Kontak Digunakan pada Conveyor?

Pengukuran tanpa kontak sesuai untuk objek yang bergerak, panas, sulit dijangkau, sensitif terhadap sentuhan, atau tidak boleh terkontaminasi.

Keunggulan utama

• Tidak perlu menghentikan conveyor.
• Tidak menyentuh permukaan produk.
• Respons pengukuran relatif cepat.
• Mengurangi risiko probe tersangkut.
• Dapat digunakan dari jarak aman.
• Cocok untuk screening banyak produk.
• Dapat diintegrasikan ke sistem monitoring.

Keterbatasan utama

• Hanya mengukur suhu permukaan.
• Dipengaruhi emisivitas.
• Membutuhkan jalur pandang langsung.
• Target harus cukup besar.
• Permukaan reflektif memerlukan perhatian khusus.
• Asap, uap, dan debu dapat memengaruhi hasil.

Cara Kerja Termometer Inframerah

Permukaan produk memancarkan energi inframerah. Sistem optik alat menangkap energi tersebut, mengarahkannya ke sensor, lalu mengubahnya menjadi nilai suhu.

Laser pada termometer portabel hanya membantu penargetan. Laser tidak mengukur suhu. Area yang dibaca sensor ditentukan oleh sistem optik dan jarak alat dari target.

Untuk conveyor, alat dapat digunakan dengan dua cara:

• Inspeksi manual: operator mengukur produk tertentu menggunakan alat portabel.
• Monitoring tetap: sensor dipasang pada posisi yang sama dan mengirimkan data ke indikator, PLC, data logger, atau sistem kontrol.

Cara Menentukan Titik Pengukuran pada Conveyor

1. Tentukan tujuan pengukuran

Titik ukur harus mengikuti masalah yang ingin dianalisis.

2. Pilih area permukaan yang konsisten

Gunakan bagian produk yang:

• Selalu terlihat oleh sensor.
• Tidak tertutup label atau aksesori.
• Memiliki warna dan material yang konsisten.
• Cukup besar untuk memenuhi area ukur.
• Tidak terlalu reflektif jika memungkinkan.

3. Hindari tepi produk

Sensor yang diarahkan dekat tepi mudah membaca belt atau latar belakang. Arahkan ke bagian tengah dengan margin yang cukup.

4. Tentukan waktu setelah produk keluar dari proses

Suhu dapat berubah cepat setelah keluar dari oven atau cooling tunnel. Jarak antara titik ukur dan proses harus tetap agar waktu pengukuran konsisten.

5. Gunakan sensor pemicu jika diperlukan

Untuk sistem otomatis, photoelectric sensor atau encoder dapat digunakan untuk menentukan kapan produk berada tepat di area pengukuran. Integrasi ini dilakukan melalui sistem kontrol yang sesuai.

Jarak, Ukuran Target, dan Rasio Optik

Rasio optik menunjukkan hubungan antara jarak alat dengan diameter area pengukuran. Rumus pendekatan:

Contoh perbandingan:

Target sebaiknya lebih besar daripada hasil perhitungan. Jangan menggunakan ukuran target yang sama persis dengan area ukur. Berikan margin untuk mengantisipasi pergeseran conveyor dan posisi produk.

Contoh pemilihan

Produk memiliki area permukaan yang dapat dibaca selebar 100 mm. Sensor dipasang pada jarak 600 mm.

• Rasio 8:1 menghasilkan area sekitar 75 mm.
• Rasio 12:1 menghasilkan area sekitar 50 mm.
• Rasio 15:1 menghasilkan area sekitar 40 mm.

Ketiganya dapat membaca target, tetapi margin dan kebutuhan proses perlu dipertimbangkan. Rasio lebih besar membantu ketika produk kecil atau sensor harus dipasang lebih jauh.

Pengaruh Emisivitas dan Permukaan Produk

Emisivitas menunjukkan kemampuan permukaan memancarkan energi inframerah. Banyak permukaan matte, kertas, plastik, karet, makanan, dan material organik memiliki emisivitas relatif tinggi. Logam mengilap dan foil memiliki emisivitas lebih rendah.

Permukaan yang relatif mudah diukur

• Karton.
• Kertas.
• Plastik matte.
• Karet.
• Kayu.
• Permukaan berlapis cat matte.
• Produk makanan dengan permukaan nonreflektif.

Permukaan yang memerlukan perhatian

• Aluminium foil.
• Stainless steel mengilap.
• Logam poles.
• Film metalized.
• Kaca.
• Permukaan basah atau sangat mengilap.

Langkah untuk permukaan reflektif

• Gunakan alat dengan emisivitas yang dapat disesuaikan.
• Bandingkan dengan metode kontak pada tahap validasi.
• Pilih area matte yang mewakili produk.
• Gunakan measurement sticker jika aman dan diizinkan.
• Kurangi pengaruh pantulan dari heater dan lingkungan.
• Gunakan sudut yang konsisten.

Baca panduan penyebab termometer inframerah tidak akurat untuk memahami emisivitas secara lebih lengkap.

Langkah Memeriksa Suhu Produk di Conveyor

1. Catat kondisi proses

Catat data berikut sebelum mengukur:

• Jenis dan ukuran produk.
• Kecepatan conveyor.
• Setpoint heater atau cooler.
• Beban produksi.
• Jarak antarproduk.
• Suhu lingkungan.
• Waktu sejak mesin dinyalakan.

2. Tentukan titik ukur tetap

Beri penanda pada rangka conveyor atau gunakan bracket agar alat selalu diarahkan ke lokasi yang sama.

3. Periksa ukuran target

Hitung area ukur berdasarkan jarak dan rasio optik. Pastikan sensor tidak membaca belt, roller, atau produk di sebelahnya.

4. Periksa kondisi permukaan

Catat material, warna, lapisan, kelembapan, dan tingkat reflektif. Gunakan pengaturan emisivitas yang sesuai.

5. Stabilkan proses

Jangan mengambil baseline saat mesin baru dinyalakan, setpoint baru berubah, atau produk baru berganti ukuran.

6. Ukur beberapa produk

Jangan menggunakan satu hasil sebagai gambaran seluruh proses. Ambil sampel:

• Awal batch.
• Tengah batch.
• Akhir batch.
• Sisi kiri conveyor.
• Bagian tengah.
• Sisi kanan.

7. Bandingkan dengan data proses

Hubungkan hasil suhu dengan kecepatan belt, arus heater, airflow, alarm, dan hasil kualitas produk.

8. Verifikasi suhu inti jika diperlukan

Gunakan probe yang sesuai ketika batas proses berkaitan dengan suhu bagian dalam, bukan hanya permukaan.

9. Buat baseline

Simpan data saat proses menghasilkan produk yang baik. Baseline ini menjadi pembanding untuk inspeksi berikutnya.

10. Ulangi setelah perbaikan

Gunakan titik, jarak, emisivitas, kecepatan conveyor, dan beban yang sama agar hasil sebelum dan setelah perbaikan dapat dibandingkan.

Termometer Portabel atau Sensor Tetap?

Kapan memilih alat portabel?

• Masalah masih dalam tahap investigasi.
• Banyak titik perlu dibandingkan.
• Pengukuran hanya dilakukan beberapa kali per shift.
• Belum dibutuhkan alarm otomatis.
• Operator perlu membawa alat ke beberapa mesin.

Kapan memilih sensor tetap?

• Satu titik kritis perlu dipantau terus-menerus.
• Perubahan suhu berlangsung cepat.
• Data perlu masuk ke PLC atau data logger.
• Posisi pengukuran harus selalu sama.
• Proses membutuhkan alarm atau interlock.

Rekomendasi Alat Ukur Suhu Conveyor

PCE-777N atau PCE-770?

PCE-777N sesuai untuk pengukuran sederhana pada permukaan nonreflektif dengan suhu hingga 260°C. Emisivitasnya tetap pada 0,95.

PCE-770 lebih fleksibel untuk material yang berbeda karena emisivitas dapat diatur. Rasio 12:1 juga membantu mengukur target lebih kecil dari jarak yang sama. Fitur alarm dapat digunakan sebagai panduan batas saat inspeksi manual.

Kapan PCE-IR 50 lebih sesuai?

PCE-IR 50 lebih tepat ketika titik pengukuran sudah ditentukan dan perlu dipantau secara tetap. Output 4 sampai 20 mA dapat diterima oleh indikator, PLC, data logger, atau sistem kontrol yang kompatibel.

Sensor ini tidak memiliki fungsi alarm mandiri. Alarm dan interlock dibuat melalui perangkat penerima.

Kapan PCE-JR 911 diperlukan?

PCE-JR 911 sesuai ketika operator harus memeriksa beberapa titik dan menyimpan hasilnya. Memori, nomor posisi, printer, serta transfer data membantu dokumentasi quality control.

Kapan PCE-895 diperlukan?

PCE-895 digunakan untuk suhu jauh lebih tinggi, objek kecil, atau pengukuran dari jarak lebih jauh. Rasio 60:1 membantu mengurangi pembacaan latar belakang pada target kecil.

Kesalahan Saat Mengukur Suhu Produk Bergerak

• Menganggap titik laser sebagai seluruh area ukur.
• Mengukur terlalu dekat dengan tepi produk.
• Membaca belt dan produk secara bersamaan.
• Tidak mencatat kecepatan conveyor.
• Membandingkan produk dengan ukuran berbeda.
• Mengabaikan emisivitas permukaan.
• Mengukur logam mengilap tanpa validasi.
• Mengukur melalui kaca biasa.
• Mengabaikan asap, uap, dan debu.
• Tidak membersihkan lensa sensor.
• Menggunakan suhu permukaan sebagai suhu inti.
• Mengubah setpoint berdasarkan satu hasil.
• Tidak membuat baseline proses yang baik.
• Tidak mengulang pengukuran setelah perbaikan.

Checklist Pengukuran Suhu Conveyor

• Tentukan tujuan pengukuran.
• Catat jenis dan ukuran produk.
• Catat kecepatan conveyor.
• Tentukan titik ukur tetap.
• Ukur jarak sensor ke target.
• Hitung area ukur berdasarkan rasio optik.
• Pastikan target lebih besar daripada area ukur.
• Periksa material dan emisivitas.
• Hindari tepi dan latar belakang.
• Stabilkan proses sebelum membuat baseline.
• Ambil beberapa sampel.
• Bandingkan kiri, tengah, dan kanan.
• Catat suhu lingkungan dan airflow.
• Verifikasi suhu inti jika diperlukan.
• Simpan data sebelum dan setelah perbaikan.

Baca juga:
penyebab suhu proses produksi tidak konsisten,
monitoring suhu otomatis industri,
penyebab termometer inframerah tidak akurat,
cara mengelola data pengukuran suhu,
dan
fungsi sertifikat kalibrasi alat ukur.

Pertanyaan yang Sering Diajukan

Bagaimana cara mengukur suhu produk yang bergerak?

Gunakan termometer inframerah atau sensor suhu tanpa kontak. Tentukan titik tetap, pastikan target lebih besar daripada area ukur, atur emisivitas, dan ukur pada posisi serta kondisi proses yang konsisten.

Apakah termometer inframerah dapat membaca produk dengan cepat?

Dapat, selama waktu respons alat sesuai dengan durasi produk berada di area pengukuran. Untuk produk bergerak cepat, gunakan sensor tetap dan sistem pemicu bila diperlukan.

Apakah laser mengukur suhu produk?

Tidak. Laser hanya membantu menunjukkan arah target. Sensor inframerah yang membaca suhu permukaan.

Kenapa hasil suhu tercampur dengan suhu conveyor?

Area pengukuran kemungkinan lebih besar daripada produk atau sensor diarahkan terlalu dekat ke tepi. Kurangi jarak, gunakan rasio optik lebih tinggi, atau arahkan ke bagian tengah produk.

Apakah termometer inframerah dapat mengukur suhu inti?

Tidak. Termometer inframerah mengukur suhu permukaan. Gunakan probe yang sesuai untuk mengukur suhu bagian dalam.

Apakah sensor dapat dipasang permanen di atas conveyor?

Dapat, jika menggunakan sensor yang dirancang untuk pemasangan tetap. Pastikan bracket stabil, jalur pandang bersih, suhu lingkungan sesuai, dan output terhubung ke perangkat penerima yang kompatibel.

Mana yang lebih cocok untuk conveyor, PCE-770 atau PCE-IR 50?

PCE-770 sesuai untuk inspeksi manual pada banyak titik. PCE-IR 50 sesuai untuk monitoring tetap pada satu titik melalui output 4 sampai 20 mA.

Apakah PCE-777N cocok untuk semua material?

PCE-777N menggunakan emisivitas tetap 0,95. Alat lebih sesuai untuk banyak permukaan matte dan nonreflektif. Material reflektif membutuhkan metode atau alat dengan emisivitas yang dapat disesuaikan.

Bagaimana mengukur produk berlapis aluminium foil?

Permukaan foil sangat reflektif. Validasi dengan metode kontak, gunakan area matte atau titik referensi yang diizinkan, kurangi pantulan, dan gunakan alat dengan adjustable emissivity.

Apakah data sensor dapat digunakan untuk reject otomatis?

Dapat jika sensor diintegrasikan dengan PLC atau sistem kontrol yang dirancang untuk mendeteksi produk, membaca suhu, dan menjalankan logika reject. Konfigurasi harus divalidasi oleh personel yang kompeten.

Apakah alat perlu dikalibrasi?

Kalibrasi dapat diperlukan untuk quality control, audit, validasi proses, atau persyaratan pelanggan. Metode penggunaan tetap harus dikendalikan meskipun alat telah dikalibrasi.

Kesimpulan

Suhu produk di conveyor dapat berubah akibat kecepatan belt, waktu tinggal, distribusi heater, aliran udara, ukuran produk, posisi target, dan metode pengukuran.

Termometer inframerah membantu mengukur suhu permukaan tanpa menghentikan proses. Hasil yang dapat dibandingkan membutuhkan titik, jarak, area ukur, emisivitas, dan kondisi operasi yang konsisten.

PCE-777N sesuai untuk pemeriksaan sederhana. PCE-770 memberikan pengaturan emisivitas dan alarm. PCE-IR 50 cocok untuk sensor tetap dengan output 4 sampai 20 mA. PCE-JR 911 mendukung pencatatan inspeksi, sedangkan PCE-895 sesuai untuk suhu tinggi dan target kecil dari jarak jauh.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan alat, penentuan titik ukur, pengaturan emisivitas, integrasi sensor, logika alarm, dan evaluasi hasil harus mengikuti manual perangkat, SOP perusahaan, serta penilaian personel yang kompeten.
