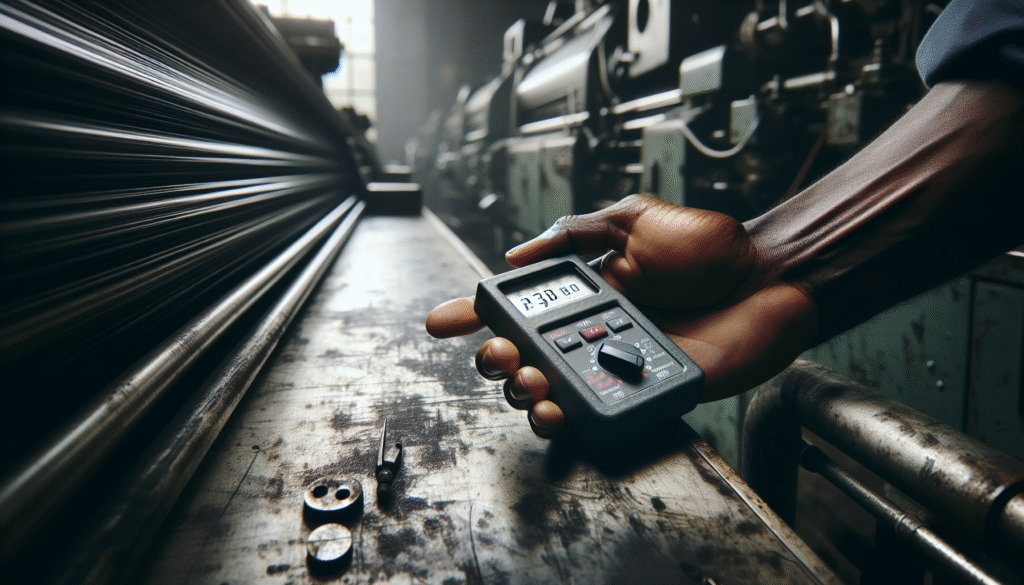

Cara Analisis Getaran Mesin Cetak dengan Vibration Meter

Shift produksi yang terhenti mendadak, kualitas cetak yang inkonsisten, atau suara aneh dari mesin yang tidak bisa dijelaskan—ini adalah skenario yang sangat dikenal oleh setiap manajer dan teknisi di industri percetakan. Seringkali, penyebab utamanya adalah musuh tak terlihat: getaran berlebih. Getaran ini bukan sekadar gangguan; ia adalah gejala awal dari kerusakan mekanis yang jika diabaikan, dapat menyebabkan downtime yang mahal dan kegagalan komponen yang fatal.

Artikel ini bukan sekadar tinjauan teknis. Ini adalah panduan praktis dari lantai produksi, sebuah buku pedoman yang dirancang khusus untuk Anda—para praktisi yang menjaga mesin tetap berjalan. Kami akan membekali Anda dengan pengetahuan untuk menggunakan vibration meter, mengubahnya dari sekadar alat ukur menjadi instrumen diagnostik yang kuat. Anda akan belajar cara mendeteksi masalah sebelum menjadi bencana, menghemat biaya, dan memastikan setiap hasil cetakan sempurna. Mari kita selami dari ‘mengapa’ getaran itu penting, ‘apa’ alat yang digunakan, ‘bagaimana’ cara mengukurnya dengan benar, hingga ‘langkah selanjutnya’ setelah data terkumpul.

1. Mengapa Getaran Mesin Cetak Adalah Masalah Serius?
2. Mengenal Vibration Meter & Predictive Maintenance (PdM)
   1. Apa Itu Vibration Meter dan Bagaimana Cara Kerjanya?
   2. Memahami Metrik Kunci: Percepatan, Kecepatan, dan Perpindahan
3. Panduan Praktis: Pengukuran Getaran di Mesin Cetak
   1. Langkah 1: Persiapan dan Keselamatan (Safety First!)
   2. Langkah 2: Titik Pengukuran Kritis pada Mesin Cetak
   3. Langkah 3: Mengambil Pengukuran yang Konsisten
4. Menerjemahkan Data Getaran Menjadi Aksi Perbaikan
   1. “Kamus Getaran”: Mengidentifikasi 4 Masalah Paling Umum
5. FAQ: Pertanyaan Umum Seputar Analisis Getaran Mesin Cetak
   1. Seberapa sering saya harus mengukur getaran pada mesin cetak?
   2. Nilai getaran apa yang dianggap ‘normal’ untuk mesin cetak?
   3. Kapan saya harus memanggil teknisi ahli analisis getaran?
6. Kesimpulan: Dari Reaktif Menjadi Proaktif
7. Referensi dan Sumber

Mengapa Getaran Mesin Cetak Adalah Masalah Serius?

Getaran pada mesin industri sering dianggap sebagai bagian normal dari operasi. Namun, ketika getaran tersebut melampaui batas normal, ia berubah menjadi kekuatan destruktif yang secara diam-diam merusak aset paling vital Anda. Bagi mesin cetak yang presisi, getaran berlebih adalah awal dari berbagai masalah serius yang berdampak langsung pada operasional dan keuntungan bisnis.

Getaran yang tidak terkendali adalah penyebab utama dari tiga masalah besar:

1. Downtime Tak Terduga: Bayangkan kehilangan satu shift produksi penuh karena bearing roller utama pecah tanpa peringatan. Ini adalah skenario nyata yang disebabkan oleh kelelahan material akibat getaran konstan. Downtime tak terduga tidak hanya menghentikan produksi, tetapi juga menyebabkan biaya perbaikan darurat yang membengkak dan penundaan pengiriman ke pelanggan.
2. Kualitas Cetak yang Buruk: Mesin cetak adalah instrumen presisi. Getaran yang berlebihan pada rol, silinder, atau komponen penggerak dapat menyebabkan cacat cetak seperti garis-garis (streaking), gambar berbayang (ghosting), dan registrasi warna yang tidak akurat. Masalah ini seringkali sulit didiagnosis tanpa alat yang tepat, menyebabkan pemborosan material dan waktu.
3. Kegagalan Komponen Prematur: Getaran mempercepat keausan pada bearing, roda gigi, kopling, dan bahkan struktur rangka mesin itu sendiri. Mengganti komponen yang rusak tanpa mengatasi akar penyebab getarannya hanya akan mengulang siklus kegagalan. Ini seperti terus-menerus mengganti ban yang aus tanpa pernah melakukan spooring dan balancing.

Investasi dalam pemantauan getaran bukanlah biaya, melainkan strategi penghematan. Seperti yang dinyatakan oleh para ahli di Wilcoxon Sensing Technologies, produsen sensor getaran terkemuka, “Perbaikan terjadwal pada mesin pelipat kertas memakan biaya sepersepuluh dari perbaikan tak terencana. Pemantauan getaran memberikan ROI yang signifikan dengan mendeteksi kerusakan mesin sebelum terjadi” ^[1]. Dengan memahami dan mengukur getaran, Anda beralih dari mode reaktif menjadi proaktif, mencegah masalah sebelum mereka menghentikan bisnis Anda.

Mengenal Vibration Meter & Predictive Maintenance (PdM)

Untuk melawan musuh tak terlihat seperti getaran, Anda memerlukan alat dan strategi yang tepat. Di sinilah vibration meter dan konsep Predictive Maintenance (PdM) atau Pemeliharaan Prediktif berperan sebagai garda terdepan dalam menjaga kesehatan mesin cetak Anda.

Predictive Maintenance adalah sebuah filosofi pemeliharaan yang berfokus pada pemantauan kondisi aset secara real-time untuk memprediksi kapan kerusakan akan terjadi. Ini merupakan evolusi signifikan dari strategi sebelumnya:

• Pemeliharaan Reaktif: Memperbaiki mesin setelah rusak. Ini adalah strategi paling mahal karena menyebabkan downtime maksimal dan seringkali kerusakan sekunder.
• Pemeliharaan Preventif: Mengganti komponen berdasarkan jadwal waktu atau jam operasi, terlepas dari kondisinya. Meskipun lebih baik, strategi ini seringkali menyebabkan penggantian komponen yang masih bagus atau gagal mencegah kerusakan yang terjadi sebelum jadwal.

PdM, dengan bantuan analisis getaran, memungkinkan Anda untuk melihat masa depan mesin. Konsep ini sering diilustrasikan dengan Kurva P-F, yang menunjukkan perjalanan sebuah komponen dari “Potensi Kegagalan” (P) hingga “Kegagalan Fungsional” (F). Analisis getaran dapat mendeteksi tanda-tanda awal masalah pada titik P, memberikan waktu berminggu-minggu atau bahkan berbulan-bulan untuk merencanakan perbaikan pada waktu yang paling nyaman, bukan saat mesin berhenti di tengah produksi. Keahlian dalam bidang ini distandarisasi oleh organisasi terkemuka seperti Vibration Institute dan Mobius Institute, yang menyediakan pelatihan dan sertifikasi bagi para analis getaran profesional.

Apa Itu Vibration Meter dan Bagaimana Cara Kerjanya?

Secara sederhana, vibration meter adalah “stetoskop” untuk mesin. Alat ini mendengarkan “detak jantung” mekanis mesin Anda dan menerjemahkannya menjadi data yang dapat diukur dan dianalisis. Sebuah vibration meter pada dasarnya terdiri dari dua bagian utama:

Untuk kebutuhan vibration meter, berikut produk yang direkomendasikan:

1. Sensor (Accelerometer): Ini adalah bagian yang ditempelkan pada mesin. Di dalamnya terdapat kristal piezoelektrik yang menghasilkan sinyal listrik kecil setiap kali ia bergerak atau bergetar.
2. Data Collector/Analyzer: Ini adalah unit genggam yang menerima sinyal dari sensor, memprosesnya, dan menampilkannya sebagai angka atau grafik (spektrum).

Prinsip kerjanya adalah mengubah gerakan fisik (getaran) menjadi sinyal elektronik. Semakin kuat getarannya, semakin besar sinyal listrik yang dihasilkan. Alat canggih dari produsen terpercaya seperti Fluke Corporation atau SKF kemudian menganalisis sinyal ini untuk memberikan gambaran detail tentang apa yang terjadi di dalam mesin.

Memahami Metrik Kunci: Percepatan, Kecepatan, dan Perpindahan

Vibration meter tidak hanya memberikan satu angka “getaran”. Ia mengukur tiga parameter utama, di mana masing-masing memberikan petunjuk tentang jenis masalah yang berbeda:

• Percepatan (Acceleration): Sangat sensitif terhadap getaran frekuensi tinggi. Ini adalah metrik terbaik untuk mendeteksi masalah tahap awal pada bearing dan kerusakan roda gigi.
• Kecepatan (Velocity): Dianggap sebagai indikator terbaik untuk kesehatan mesin secara umum. Metrik ini paling berhubungan langsung dengan daya rusak dari getaran pada rentang frekuensi menengah, yang mencakup sebagian besar masalah umum seperti ketidakseimbangan dan ketidakselarasan.
• Perpindahan (Displacement): Mengukur jarak total pergerakan mesin. Ini paling berguna untuk getaran frekuensi rendah, seperti masalah struktural, kelonggaran pondasi, atau ketidakseimbangan pada mesin berkecepatan sangat lambat.

Parameter	Terbaik Untuk Mendeteksi	Rentang Frekuensi
Percepatan (g, m/s²)	Kerusakan bearing tahap awal, masalah roda gigi	Tinggi (di atas 1.000 Hz)
Kecepatan (in/s, mm/s)	Kesehatan mesin umum, imbalance, misalignment	Menengah (10 – 1.000 Hz)
Perpindahan (mils, µm)	Masalah struktural, ketidakseimbangan pada mesin lambat	Rendah (di bawah 10 Hz)

Panduan Praktis: Pengukuran Getaran di Mesin Cetak

Mengumpulkan data getaran yang baik adalah 80% dari keberhasilan analisis. Bagian ini adalah inti dari panduan kami, memberikan langkah-langkah praktis yang dapat Anda ikuti langsung di lantai produksi untuk memastikan data yang Anda kumpulkan akurat, konsisten, dan dapat diandalkan.

Langkah 1: Persiapan dan Keselamatan (Safety First!)

Sebelum menyentuh mesin dengan sensor, persiapan yang matang adalah kunci. Mengabaikan langkah ini dapat menghasilkan data yang salah atau, lebih buruk lagi, menyebabkan cedera.

Daftar Periksa Keselamatan & Persiapan

• Kondisi Operasi Normal: Pastikan mesin cetak berjalan pada kecepatan dan beban produksi yang normal dan stabil. Mengukur pada kondisi yang tidak biasa akan memberikan data yang tidak representatif.
• Keselamatan Personel: Selalu waspada terhadap bagian yang bergerak seperti rol, sabuk, dan poros. Kenali semua titik jepit dan jangan pernah memakai pakaian longgar atau perhiasan di dekat mesin yang beroperasi.
• Bersihkan Titik Pengukuran: Permukaan titik pengukuran harus bersih dari kotoran, minyak, dan cat yang terkelupas. Permukaan yang rata dan bersih memastikan kontak sensor yang solid dan data yang akurat.
• Periksa Alat Ukur: Pastikan baterai vibration meter Anda terisi penuh dan pengaturan dasarnya sudah benar.

Langkah 2: Titik Pengukuran Kritis pada Mesin Cetak

Mengetahui di mana harus meletakkan sensor adalah hal yang paling penting. Pada mesin cetak yang kompleks, fokuslah pada komponen yang paling kritis terhadap kualitas dan keandalan. Selalu prioritaskan untuk mengukur sedekat mungkin dengan bearing.

Meskipun setiap mesin berbeda—dan sangat disarankan untuk merujuk pada manual pabrikan seperti Heidelberg atau Komori—berikut adalah titik-titik pengukuran universal yang krusial:

• Motor Penggerak Utama: Ukur pada rumah bearing di kedua ujung motor (Drive End/DE dan Non-Drive End/NDE).
• Gearbox/Transmisi: Ukur pada rumah bearing input dan output shaft. Gearbox adalah sumber getaran yang signifikan dan perlu dipantau secara ketat.
• Silinder Utama (Impression, Blanket, Plate Cylinders): Ukur pada rumah bearing di sisi drive (drive side) dan sisi operator (operator side). Getaran di sini berdampak langsung pada kualitas cetak.
• Rol Tinta dan Air (Inking & Dampening Rollers): Fokus pada rol-rol yang lebih besar dan kritis. Ukur pada rumah bearing di kedua sisinya.

Untuk setiap lokasi bearing, idealnya Anda mengambil tiga pengukuran: Horizontal, Vertikal, dan Aksial (sejajar dengan poros). Ini memberikan gambaran 3D lengkap tentang bagaimana mesin bergerak.

Langkah 3: Mengambil Pengukuran yang Konsisten

Konsistensi adalah kunci untuk analisis tren yang efektif. Tujuannya adalah untuk memastikan bahwa setiap pengukuran yang Anda ambil hari ini, bulan depan, dan tahun depan, dilakukan dengan cara yang persis sama.

• Pemasangan Sensor: Cara terbaik adalah menggunakan magnet datar yang kuat pada permukaan yang rata dan halus. Hindari permukaan melengkung jika memungkinkan. Pastikan magnet terpasang dengan kokoh dan tidak goyang.
• Orientasi: Tentukan orientasi pengukuran Anda (Horizontal, Vertikal, Aksial) dan gunakan secara konsisten.
• Tekanan: Berikan tekanan yang cukup dan konsisten pada sensor saat mengambil data untuk memastikan kontak yang baik, tetapi jangan menekannya terlalu keras hingga meredam getaran alami.

Pro Tip:
Selalu tandai titik dan orientasi pengukuran yang tepat dengan spidol permanen atau cat kecil. Buat sketsa sederhana dari mesin dan beri nomor pada setiap titik pengukuran. Konsistensi adalah kunci untuk melihat perubahan kecil dari waktu ke waktu, yang merupakan inti dari pemeliharaan prediktif.

Menerjemahkan Data Getaran Menjadi Aksi Perbaikan

Mengumpulkan data hanyalah langkah pertama. Kekuatan sebenarnya terletak pada kemampuan untuk menerjemahkan angka dan grafik tersebut menjadi diagnosis yang akurat dan tindakan perbaikan yang tepat. Di sinilah Anda beralih dari seorang teknisi menjadi seorang detektif mesin.

Para ahli di Brüel & Kjær, pemimpin global dalam teknologi pengukuran getaran, menekankan bahwa untuk pemantauan kondisi yang detail, “…penggunaan perbandingan spektrum mutlak vital. Pemantauan broadband… tentu akan bereaksi jika ada ancaman serius yang mendesak, tetapi perubahan kecil pada komponen berenergi rendah dalam spektrum getaran tidak tercermin dalam parameter ini” ^[2]. Dengan kata lain, melihat spektrum frekuensi—bukan hanya angka getaran keseluruhan—adalah kunci untuk deteksi dini.

“Kamus Getaran”: Mengidentifikasi 4 Masalah Paling Umum

Berikut adalah panduan sederhana untuk membantu Anda mengidentifikasi empat penyebab getaran paling umum pada mesin cetak dengan melihat “tanda tangan” khas mereka pada spektrum getaran.

1. Ketidakseimbangan (Imbalance) pada Rol

• Apa itu? Terjadi ketika ada “titik berat” pada komponen yang berputar, seperti rol yang kotor oleh tinta kering atau benda asing yang menempel. Ini menciptakan gaya sentrifugal yang menggoyangkan mesin setiap kali berputar.
• Tanda Tangan Getaran: Tanda paling jelas adalah puncak (peak) amplitudo yang sangat tinggi tepat pada 1x RPM (satu kali kecepatan putar) mesin. Getaran ini biasanya paling kuat pada arah radial (horizontal atau vertikal).
• Solusi: Langkah pertama adalah membersihkan rol secara menyeluruh. Jika masalah berlanjut, rol mungkin perlu dilepas dan diseimbangkan (balancing) secara profesional.

2. Ketidakselarasan (Misalignment) Antar Komponen

• Apa itu? Terjadi ketika garis tengah dari dua poros yang terhubung (misalnya, motor dan gearbox) tidak sejajar. Ini menyebabkan tekanan besar pada kopling dan bearing.
• Tanda Tangan Getaran: Tanda klasik adalah puncak amplitudo yang tinggi pada 2x RPM. Seringkali, getaran pada arah aksial (sejajar poros) juga sangat tinggi, yang merupakan indikator kuat dari misalignment.
• Solusi: Melakukan penyejajaran (alignment) presisi menggunakan alat seperti laser alignment. Produsen seperti Pruftechnik adalah pemimpin dalam teknologi ini. Memperbaiki misalignment dapat secara dramatis mengurangi getaran dan memperpanjang umur bearing.

3. Kerusakan Bearing Tahap Awal

• Apa itu? Ketika elemen di dalam bearing (bola, rol, atau lintasan) mulai mengalami cacat mikroskopis, mereka menghasilkan getaran berfrekuensi sangat tinggi dengan energi rendah.
• Tanda Tangan Getaran: Ini tidak muncul pada 1x atau 2x RPM. Sebaliknya, kerusakan bearing muncul sebagai serangkaian puncak pada frekuensi yang sangat tinggi, yang sering disebut “bearing fault frequencies.” Ini adalah sinyal peringatan paling awal yang bisa Anda dapatkan.
• Solusi: Dengan mendeteksi ini, Anda memiliki waktu untuk merencanakan penggantian bearing. Seperti yang ditekankan oleh SKF, otoritas terkemuka dunia dalam teknologi bearing, “Dengan menggunakan instrumen pemantauan kondisi profesional… waktu peringatan dini dapat dimaksimalkan” ^[3]. Ini memungkinkan Anda menjadwalkan perbaikan daripada mengalami kegagalan mendadak.

4. Kelonggaran Mekanis (Mechanical Looseness)

• Apa itu? Ini bisa berupa baut pondasi yang kendur, retakan pada rangka, atau keausan pada rumah bearing. Pada dasarnya, ada sesuatu yang tidak terpasang dengan kencang.
• Tanda Tangan Getaran: Kelonggaran biasanya ditandai dengan serangkaian puncak pada kelipatan kecepatan lari, yang disebut harmonik (1x, 2x, 3x, 4x RPM, dan seterusnya).
• Solusi: Lakukan inspeksi visual dan fisik. Periksa dan kencangkan semua baut pemasangan pada mesin dan motor. Periksa kondisi pondasi dan struktur pendukung.

FAQ: Pertanyaan Umum Seputar Analisis Getaran Mesin Cetak

Bagian ini menjawab beberapa pertanyaan paling umum yang muncul saat memulai program pemantauan getaran.

Seberapa sering saya harus mengukur getaran pada mesin cetak?

Sebagai aturan praktis yang baik, mulailah dengan jadwal berikut:

• Mesin Kritis: Ukur setiap bulan. Ini termasuk penggerak utama dan silinder-silinder penting yang jika gagal akan menghentikan seluruh produksi.
• Mesin Pendukung: Ukur setiap tiga bulan (kuartalan). Ini bisa termasuk motor-motor yang lebih kecil atau pompa.

Jika Anda mulai melihat tren peningkatan getaran pada mesin mana pun, tingkatkan frekuensi pengukuran (misalnya, menjadi setiap dua minggu) untuk memantau perkembangannya dengan lebih cermat.

Nilai getaran apa yang dianggap ‘normal’ untuk mesin cetak?

Tidak ada satu angka ajaib yang berlaku untuk semua mesin. “Normal” sangat bergantung pada jenis mesin, kecepatan, dan konstruksinya. Namun, standar industri seperti ISO 10816 menyediakan bagan tingkat keparahan getaran umum yang dapat digunakan sebagai panduan awal.

Yang jauh lebih penting daripada angka absolut adalah tren dari waktu ke waktu. Buatlah baseline (pengukuran dasar) saat mesin dalam kondisi baik. Peringatan sebenarnya adalah ketika Anda melihat peningkatan getaran yang signifikan dan konsisten dari baseline tersebut. Peningkatan 2-3 kali lipat dari baseline adalah tanda bahwa sesuatu telah berubah dan perlu diselidiki.

Kapan saya harus memanggil teknisi ahli analisis getaran?

Anda dapat menangani banyak masalah umum dengan panduan di atas. Namun, panggil seorang ahli jika Anda menghadapi situasi berikut:

• Anda melihat peningkatan getaran yang signifikan tetapi tidak dapat mencocokkannya dengan salah satu dari empat masalah umum.
• Anda mencurigai masalah yang lebih kompleks seperti resonansi (ketika getaran kecil diperkuat secara masif oleh struktur mesin) atau masalah kelistrikan pada motor.
• Anda memerlukan konfirmasi diagnosis sebelum melakukan perbaikan yang sangat mahal atau rumit.

Saat mencari ahli, carilah individu yang memiliki sertifikasi profesional, seperti sertifikasi ISO 18436 dari lembaga terkemuka seperti Mobius Institute. Ini memastikan mereka memiliki pelatihan dan keahlian yang terbukti.

Kesimpulan: Dari Reaktif Menjadi Proaktif

Getaran berlebih pada mesin cetak bukanlah takdir yang harus diterima, melainkan masalah teknis yang dapat diukur, dianalisis, dan dipecahkan. Dengan memahami dampak seriusnya terhadap downtime, kualitas, dan biaya, Anda telah mengambil langkah pertama yang paling penting. Dengan menggunakan vibration meter sebagai alat diagnostik, Anda dapat beralih dari strategi “memperbaiki saat rusak” yang mahal menjadi pendekatan “memperbaiki sebelum rusak” yang cerdas dan proaktif.

Panduan ini telah membekali Anda dengan kerangka kerja praktis—mulai dari memahami mengapa getaran itu penting, mengenal alatnya, cara melakukan pengukuran yang benar, hingga menerjemahkan data menjadi tindakan nyata. Ingatlah, kunci keberhasilan terletak pada konsistensi dan perhatian terhadap perubahan dari waktu ke waktu. Anda kini memiliki kekuatan untuk mendengarkan apa yang mesin Anda coba sampaikan dan mencegah kegagalan sebelum terjadi.

Jangan tunggu mesin Anda berhenti. Mulailah program pemantauan getaran Anda hari ini. Dengan mengambil langkah-langkah kecil dan konsisten, Anda akan membangun fondasi untuk operasional percetakan yang lebih andal, efisien, dan menguntungkan.

Sebagai supplier dan distributor alat ukur dan uji terkemuka, CV. Java Multi Mandiri berfokus pada penyediaan solusi untuk klien bisnis dan aplikasi industri. Kami memahami bahwa keandalan operasional adalah kunci sukses Anda. Jika perusahaan Anda membutuhkan vibration meter yang tepat atau instrumen pendukung lainnya untuk program predictive maintenance, tim kami siap membantu Anda memilih peralatan yang paling sesuai untuk mengoptimalkan operasi dan menjaga aset vital Anda tetap berjalan. Mari diskusikan kebutuhan perusahaan Anda untuk membangun kemitraan yang produktif.

Rekomendasi Vibration Meters

---

Disclaimer: Always follow manufacturer safety guidelines and proper lockout/tagout procedures when working on or near industrial machinery. The information provided is for educational purposes and should be implemented by qualified personnel.

---

Referensi dan Sumber

1. Wilcoxon Sensing Technologies. (N.D.). Vibration monitoring applications and case studies. Wilcoxon. Retrieved from https://wilcoxon.com/resources/applications-and-case-studies/
2. Brown, D.N., & Jorgensen, J.C. (N.D.). Machine-Condition Monitoring using Vibration Analysis A Case Study from a Petrochemical Plant. Brüel & Kjær. Retrieved from https://www.bksv.com/doc/BO0163.pdf
3. SKF. (N.D.). BEARING DAMAGE AND FAILURE ANALYSIS. SKF Group. Retrieved from https://cdn.skfmediahub.skf.com/api/public/093168a92d25cc46/pdf_preview_medium/093168a92d25cc46_pdf_preview_medium.pdf
