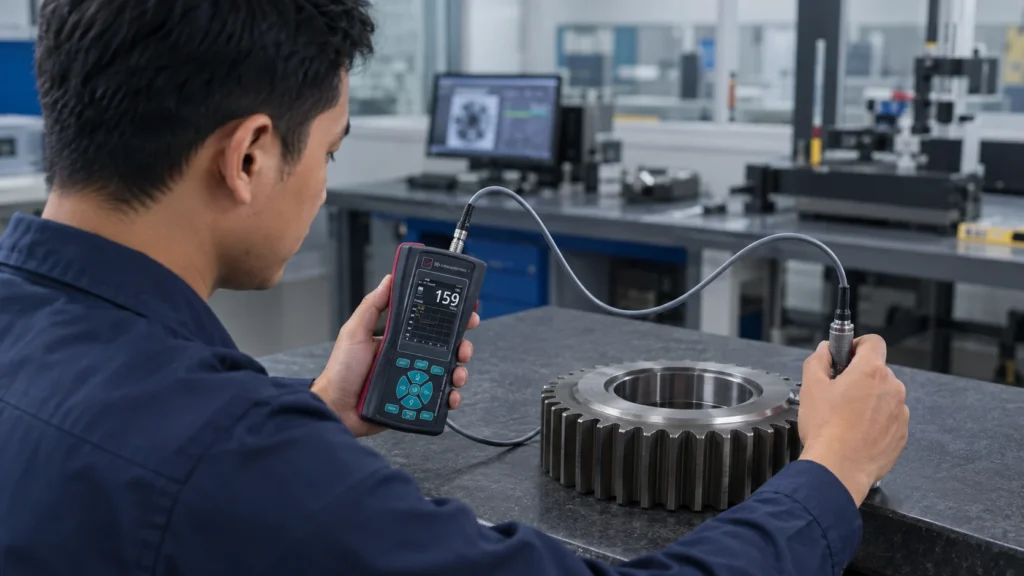

Apakah Alat UCI Akurat untuk Mengukur Gear Tipis?

Data dari berbagai analisis kegagalan di industri transmisi menunjukkan bahwa lebih dari 12% kerusakan dini pada gear set bermula dari anomali kekerasan permukaan yang tidak terdeteksi. Komponen seperti gear tipis menyimpan risiko laten yang serius: case depth yang dangkal, risiko dekarburisasi pada lapisan luar, dan potensi distorsi pengukuran bila alat konvensional dipaksakan. Metode Rockwell meninggalkan indentasi besar yang justru menjadi inisiasi retak, sementara uji mikrovickers di laboratorium mengharuskan pemotongan sampel dan memperlambat laju inspeksi. Di tengah dilema ini, metode Ultrasonic Contact Impedance (UCI) hadir sebagai alternatif non-destruktif, namun keraguan akan akurasinya pada geometri tidak beraturan masih terus bergulir. Pertanyaannya bukan lagi apakah UCI bisa, melainkan seberapa presisi instrumen ini ketika dihadapkan pada area kritis seperti akar gigi dan flank gear berdinding tipis. NOVOTEST T-U3, dengan arsitektur probe beban rendah dan sistem kalibrasi digital, hadir untuk meruntuhkan keraguan itu, mengubah pertanyaan skeptis menjadi asersi teknis yang terukur, dan membuktikan bahwa pengukuran akurat pada gear tipis bukan sekadar klaim—melainkan kenyataan yang bisa divalidasi di lantai produksi.

1. Tantangan Utama di Industri Manufaktur Gear
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Alat UCI (Ultrasonic Contact Impedance)
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat
8. Kesimpulan
9. FAQ
   1. Apakah alat UCI bisa mengukur kekerasan pada gear dengan ketebalan kurang dari 2 mm?
   2. Bagaimana cara memastikan hasil pengukuran T-U3 akurat?
   3. Apakah aplikasi NOVOTEST bisa digunakan di smartphone semua merek?
   4. Berapa lama masa pakai probe UCI pada alat ini?
10. References

Tantangan Utama di Industri Manufaktur Gear

Berbicara tentang kontrol kualitas di manufaktur gear, fokus kita menyempit pada satu kata kunci: konsistensi. Dalam produksi massal, target kekerasan permukaan yang seragam di seluruh kontur gigi menjadi syarat mutlak. Sayangnya, realitas di lapangan tidak seindah parameter di atas kertas.

Cacat yang paling sering mengintai adalah variasi kedalaman case hardening. Proses heat treatment seperti karburisasi atau nitriding pada gear tipis kerap menghasilkan distribusi panas yang tidak merata. Area dengan massa lebih besar cenderung menyerap dan melepas panas lebih lambat dibandingkan bagian tipis, menciptakan titik dengan kekerasan lebih rendah atau yang kita sebut soft spot.

Masalahnya bertambah ketika kita memeriksa struktur geometri gear. Akar gigi atau fillet memiliki radius kelengkungan yang sangat kecil. Di titik inilah konsentrasi tegangan paling tinggi terjadi saat gear beroperasi, dan di titik ini pula instrumen pengujian konvensional gagal memberikan pembacaan. Alat uji desktop tidak mampu menjangkau kontur tersebut, sementara metode pantul dinamis memberikan hasil bias akibat massa komponen yang rendah.

Metode Rockwell—meskipun cepat—menggunakan indentor dengan beban mayor mencapai 150 kgf. Pada gear dengan ketebalan di bawah 2 mm dan lapisan case hardening hanya 0,2–0,5 mm, indentasi sebesar ini tidak hanya menembus lapisan keras, tetapi juga menciptakan deformasi plastis permanen yang secara teknis merusak komponen. Kita membutuhkan metode yang tidak meninggalkan jejak berarti, namun tetap mampu memberikan akurasi setara uji destruktif. Di sinilah urgensi pencarian alat ukur yang tepat semakin terasa.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk mengukur kekerasan gear tipis secara valid, kita tidak bisa hanya mengandalkan satu parameter. Ada serangkaian kriteria teknis yang harus dipenuhi oleh setiap instrumen yang akan ditempatkan di lini inspeksi.

1. Pertama, rentang beban uji harus rendah dan terkontrol. Kasus yang ideal adalah menggunakan gaya tekan antara 0,5 hingga 10 kgf. Mengapa? Lapisan case hardening pada gear transmisi khas biasanya dirancang dengan kedalaman 0,3 hingga 0,8 mm. Beban uji di atas 10 kgf berisiko menekan indentor menembus lapisan ini dan membaca kekerasan inti material yang lebih lunak, menghasilkan data yang tidak representatif. Beban 1 kgf atau 5 kgf pada probe UCI menjadi sweet spot untuk memastikan pengukuran tetap berada dalam zona hardened layer.
2. Kedua, metode pengujian harus meninggalkan indentasi sangat kecil—mendekati non-destruktif. Saya sering mendengar keluhan dari departemen quality control bahwa satu titik pengukuran Rockwell di puncak gigi gear menjadikan seluruh komponen otomatis reject, meskipun nilai kekerasannya lolos spesifikasi. Jejak mikro berukuran puluhan mikron dari probe UCI tidak menimbulkan masalah ini. Komponen tetap dapat digunakan tanpa risiko inisiasi retak fatik dari zona indentasi.
3. Ketiga, aksesibilitas pada geometri kompleks. Puncak gigi, flank, dan terutama akar gigi memiliki ruang yang sangat terbatas. Nosel probe harus cukup ramping untuk masuk ke celah sempit namun memiliki kekakuan struktural agar tidak terjadi slip pengukuran. Portabilitas instrumen juga menjadi nilai tambah besar—inspektor tidak perlu membawa sampel ke laboratorium, cukup membawa alat ke lantai produksi.
4. Keempat, digitalisasi dan ketertelusuran data. Laboratorium modern tidak lagi bisa mentoleransi pencatatan manual di buku log. Instrumen harus mampu menyimpan data secara otomatis, menampilkan statistik pengukuran, dan menghasilkan laporan yang dapat diekspor ke spreadsheet. Fitur ini fundamental untuk integritas data audit dan percepatan pengambilan keputusan lot approval.

Solusi dengan Alat UCI (Ultrasonic Contact Impedance)

Kini mari kita dalami bagaimana metode UCI menjawab keempat kebutuhan tersebut secara simultan, dan mengapa desain NOVOTEST T-U3 menjadi representasi ideal dari solusi ini.

Metode Ultrasonic Contact Impedance beroperasi pada prinsip yang brilian secara fisis. Sebuah batang logam yang pada ujungnya dipasangi indentor berlian Vickers dieksitasi hingga mencapai frekuensi resonansi longitudinal. Saat indentor ditekan ke permukaan material dengan beban tertentu, akan terbentuk jejak indentasi mikro. Perubahan frekuensi resonansi akibat kontak ini—yang kita sebut pergeseran impedansi kontak—berkorelasi langsung dengan luas area indentasi. Semakin keras material, semakin kecil indentasinya, dan semakin kecil pula pergeseran frekuensi yang terdeteksi.

Mengapa metode ini unggul untuk komponen tipis? Kedalaman penetrasi indentor pada pengujian UCI hanya mencapai beberapa mikron hingga puluhan mikron, jauh lebih dangkal dibanding indentasi Rockwell. Hal ini menjamin bahwa pengukuran sepenuhnya merepresentasikan kekerasan lapisan permukaan, bukan material dasar. Untuk gear dengan case hardening 0,2–1 mm, probe UCI memberikan data yang valid tanpa risiko menembus batas kritis.

NOVOTEST T-U3 membawa teknologi ini selangkah lebih maju. Alat ini dirancang sebagai hardness tester portabel dengan housing tersegel dan bumper karet pelindung, membuatnya tangguh untuk penggunaan di bengkel dengan kelembaban tinggi dan debu. Yang paling membedakan adalah integrasi modul Bluetooth dan aplikasi khusus Android. Melalui aplikasi ini, seluruh fungsi kontrol—kalibrasi perangkat, pengaturan tampilan nilai, penyimpanan hasil, dan sinkronisasi arsip ke PC atau smartphone lain—berpindah ke genggaman tangan. Probe UCI tersedia dalam tiga varian beban: 1 kgf, 5 kgf, dan 10 kgf, memberikan fleksibilitas penuh untuk menyesuaikan dengan ketebalan lapisan yang diuji.

Cara Kerja dan Aplikasi di Lapangan

Mari kita simulasikan implementasi NOVOTEST T-U3 secara praktis. Prosedur berikut menggambarkan bagaimana seorang teknisi QC dapat menyelesaikan inspeksi gear tipis dalam hitungan menit, tanpa perlu memotong sampel atau menunggu antrian laboratorium.

Langkah pertama adalah kalibrasi. Pegang blok referensi kekerasan yang sesuai dengan rentang target—misalnya blok 62 HRC untuk gear yang kita inspeksi. Tekan probe secara stabil pada blok, dan melalui aplikasi NOVOTEST di smartphone, jalankan prosedur kalibrasi otomatis. Sistem akan membaca pergeseran frekuensi dan mengkorelasikannya dengan nilai sertifikat blok referensi. Kalibrasi ini otomatis tersimpan dalam memori probe, sehingga Anda tidak perlu mengulanginya setiap kali ganti area pengukuran.

Langkah kedua: konfigurasikan skala dan unit tampilan. Melalui menu aplikasi, pilih skala HRC atau HV sesuai spesifikasi produk. T-U3 mendukung multi-skala dan bahkan kalibrasi kustom untuk rentang spesifik di luar kurva standar.

Langkah ketiga, lanjutkan ke area target. Arahkan probe pada flank gigi atau akar gigi—nosel probe yang ringkas memungkinkan akses langsung ke titik kritis ini. Pastikan probe tegak lurus terhadap permukaan dan tekan dengan tekanan stabil hingga mencapai nilai beban yang diinginkan.

Langkah keempat selesai dalam sekejap: tekan tombol pengukuran, dan dalam waktu kurang dari satu detik nilai kekerasan akan muncul di layar smartphone. Tidak ada proses mikroskop optik, tidak ada kalkulasi diagonal indentasi—semua diproses secara real-time oleh algoritma perangkat. Hasil tersimpan otomatis lengkap dengan timestamp dan nomor seri pengukuran.

Langkah terakhir: sinkronkan data. Setelah menyelesaikan seluruh titik ukur, hubungkan smartphone ke PC, ekspor data dalam format spreadsheet, dan lampirkan dalam laporan QC. Atau, bagikan langsung via aplikasi ke rekan kerja yang membutuhkan data tersebut secara cepat. Dari kalibrasi hingga laporan final, satu siklus inspeksi pada gear tipis bisa rampung dalam waktu kurang dari 10 menit.

Studi Implementasi Singkat

Untuk membuktikan akurasi metode ini, mari kita lihat data aktual pengukuran pada spur gear transmisi tipis. Objek uji memiliki spesifikasi sebagai berikut: modul 1,5 mm, material 20MnCr5, melalui proses karburisasi dengan target case hardening 0,3–0,5 mm, dan spesifikasi kekerasan permukaan 60–64 HRC.

Enam titik pengukuran ditentukan: tiga titik di area fillet akar gigi—lokasi yang paling sulit diakses oleh alat konvensional—dan tiga titik di flank. Probe UCI 5 kgf digunakan sebagai konfigurasi optimal untuk case depth tersebut. Hasil pengukuran tercatat rata-rata di angka 62,8 HRC pada area fillet dan 63,1 HRC pada flank. Deviasi antar titik berada di bawah 0,5 HRC, menunjukkan konsistensi distribusi kekerasan yang sangat baik yang merupakan indikator kualitas heat treatment yang terkontrol.

Sebagai validasi silang, satu sampel gear dari batch yang sama dipotong dan diuji dengan mikrovickers laboratorium pada beban 500 gf. Hasil konversi ke skala HRC menunjukkan rentang 62,3–63,5 HRC, yang berarti selisih maksimum antara UCI T-U3 dan metode referensi berada di bawah 1 HRC—sepenuhnya berada dalam batas toleransi standar ASTM A1038.

Yang lebih mengesankan adalah efisiensi. Enam titik pengukuran terselesaikan dalam waktu 5 menit, termasuk setup kalibrasi awal. Tanpa memotong sampel, tanpa meninggalkan kerusakan pada gear, QC produksi menerima data digital yang langsung menjadi dasar keputusan lot approval.

Keunggulan Dibanding Metode Konvensional

Untuk memberikan gambaran komparatif yang jelas, berikut adalah perbandingan kinerja antar metode pengujian kekerasan yang umum dihadapi pada aplikasi gear tipis:

Tips Memilih Produk yang Tepat

Memilih alat UCI untuk aplikasi gear tipis bukan perkara mencocokkan spesifikasi umum. Berikut parameter praktis yang perlu Anda perhatikan agar investasi alat ukur tidak salah sasaran:

1. Pertama, selidiki rentang beban probe. Ketebalan case hardening gear yang umum di industri berada pada kisaran 0,2–1,0 mm. Beban 1–10 kgf pada probe UCI adalah rentang aman. Jangan memilih probe dengan beban di atas 10 kgf untuk aplikasi ini, karena akan mengurangi sensitivitas pengukuran pada lapisan tipis.
2. Kedua, perhatikan dimensi nosel probe. Untuk mencapai akar gigi dan flank yang sempit, Anda membutuhkan desain probe dengan nosel tipis dan panjang yang cukup agar badan probe tidak membentur gigi di sekitarnya. T-U3 memiliki profil probe yang ringkas, memungkinkan akses langsung ke geometri terdalam.
3. Ketiga, jangan kompromikan fitur konektivitas dan perangkat lunak. Era industri 4.0 menuntut ketertelusuran data digital. Pastikan alat memiliki koneksi Bluetooth ke aplikasi mobile, mendukung ekspor CSV atau PDF, dan memiliki memori internal yang memadai. Aplikasi NOVOTEST menawarkan semua ini, plus kompatibilitas dengan berbagai smartphone Android.
4. Keempat, uji kemudahan kalibrasi. Beberapa produk UCI membutuhkan prosedur kalibrasi rumit yang memakan waktu. T-U3 menyederhanakan ini dengan penyimpanan kalibrasi langsung di memori probe dan antarmuka aplikasi yang intuitif. Anda juga mendapatkan blok referensi bawaan untuk verifikasi harian sebelum memulai pengukuran.
5. Kelima, pertimbangkan dukungan lokal. Aplikasi berbahasa Indonesia, kemudahan akses servis, dan ketersediaan dukungan teknis menjadi diferensiator kritis dalam pengalaman jangka panjang pengguna alat.

Kesimpulan

Keraguan akan akurasi alat UCI untuk mengukur gear tipis kini bisa terjawab dengan bukti teknis yang solid. Metode Ultrasonic Contact Impedance, yang bekerja pada prinsip pergeseran frekuensi resonansi akibat indentasi mikro, secara fundamental mampu membaca kekerasan permukaan pada kedalaman mikron—sangat presisi untuk case hardening gear setipis 0,2 mm. Alat ini menjawab kebutuhan akan beban rendah, akses ke geometri sulit seperti fillet akar gigi, dan standar non-destruktif yang menjaga komponen tetap utuh pasca inspeksi.

NOVOTEST T-U3 menegaskan posisinya sebagai instrumen yang memadukan akurasi, portabilitas, dan digitalisasi. Data dari studi implementasi membuktikan bahwa deviasi pengukuran terhadap metode mikrovickers laboratorium berada di bawah 1 HRC, dengan konsistensi pengukuran di bawah 0,5 HRC antar titik. Waktu inspeksi yang terpangkas drastis dan integrasi data otomatis melalui aplikasi Android memberikan dampak langsung pada efisiensi QC dan pengurangan scrap. Akurasinya bukan lagi subjek perdebatan, melainkan fakta yang terukur dan dapat Anda validasi sendiri. Temukan solusi yang sesuai dengan aplikasi Anda—dapatkan data akurat dan percepat pengambilan keputusan mulai dari lini produksi hingga pelaporan digital.

Sebagai distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri mendukung kebutuhan pengujian dan pengukuran Anda melalui berbagai instrumen presisi, termasuk seri hardness tester portabel yang telah teruji secara global. Kami berperan sebagai mitra pengadaan yang memahami tantangan spesifik di industri manufaktur gear, otomotif, dan rekayasa material. Tim kami siap membantu Anda menemukan konfigurasi instrumen yang tepat sesuai kebutuhan pengukuran di fasilitas Anda. Dapatkan panduan teknis personal melalui layanan konsultasi gratis kami dan mulai optimalkan proses kontrol kualitas Anda.

FAQ

Apakah alat UCI bisa mengukur kekerasan pada gear dengan ketebalan kurang dari 2 mm?

Ya. Metode UCI didesain khusus untuk mengukur komponen berdinding tipis. NOVOTEST T-U3 dengan probe UCI bisa mengukur material dengan ketebalan mulai dari 1 mm. Ini dimungkinkan karena kedalaman penetrasi indentor hanya beberapa mikron, sehingga pengukuran sepenuhnya berada dalam zona permukaan tanpa menembus ke sisi sebaliknya.

Bagaimana cara memastikan hasil pengukuran T-U3 akurat?

Akurasi dijaga melalui prosedur kalibrasi sistematis. Gunakan blok referensi dengan nilai kekerasan yang mendekati target pengukuran Anda, lakukan kalibrasi melalui aplikasi NOVOTEST, dan periksa stabilitas probe. Lakukan verifikasi berkala dengan mengukur kembali blok referensi untuk memastikan tidak ada penyimpangan. Kondisi permukaan yang bersih dan posisi probe yang stabil juga esensial.

Apakah aplikasi NOVOTEST bisa digunakan di smartphone semua merek?

Aplikasi NOVOTEST dirancang untuk berjalan pada sistem operasi Android. Kompatibilitas mencakup mayoritas smartphone Android yang mendukung fitur Bluetooth. Pastikan versi Android perangkat Anda tidak terlalu usang agar konektivitas dan fitur-fitur aplikasi dapat berfungsi optimal.

Berapa lama masa pakai probe UCI pada alat ini?

Masa pakai probe UCI sangat bergantung pada frekuensi pemakaian dan kondisi material yang diuji. Indentor berlian memiliki ketahanan tinggi terhadap aus, namun batang resonansi dan komponen piezoelektrik bisa mengalami degradasi seiring waktu. Dengan pemakaian normal dan penyimpanan yang tepat (terhindar dari benturan dan kotoran), probe bisa bertahan hingga ribuan siklus pengukuran sebelum memerlukan recalibrasi atau penggantian.

Rekomendasi Hardness Tester

References

1. ASTM International. “ASTM A1038-19: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method.” West Conshohocken, PA, 2019.
2. Frank, S., and C. Müller. “Ultrasonic Contact Impedance (UCI) Hardness Testing: A Review on Principles and Applications.” Materials Testing, vol. 60, no. 7-8, 2018, pp. 700–710.
3. NOVOTEST. “T-U3 Portable Hardness Tester Datasheet & Technical Documentation.” Novotest R&D, 2023.
4. Tönshoff, H. K., and B. Denkena. “Basics of Cutting and Abrasive Processes.” Lecture Notes in Production Engineering, Springer, 2013, Chapter 4: Hardness and Surface Integrity.
5. Davis, J. R., ed. “Surface Hardening of Steels: Understanding the Basics.” ASM International, 2002, pp. 85–102.
