Di pabrik pulp & paper, gas klorin (Cl₂) bukan sekadar “bau menyengat” yang lewat begitu saja. Ia bisa muncul dari beberapa titik yang sangat nyata: area water treatment (chlorination), proses CIP tertentu, penyimpanan bahan kimia, hingga lingkungan dekat proses bleaching (terutama ketika plant juga berinteraksi dengan bahan berbasis klorin). Tantangannya, kebocoran kecil sering tidak langsung terlihat—tetapi tetap cukup untuk menimbulkan iritasi mata, batuk, sesak, dan mengganggu aktivitas operator. Begitu konsentrasi naik, risiko menjadi lebih serius: gangguan pernapasan akut, paparan yang memaksa evakuasi, downtime proses, dan potensi insiden K3.
Masalah berikutnya adalah ketidakpastian. Ketika ada laporan “tercium klorin”, tim HSE dan utility sering harus memutuskan cepat: ini benar kebocoran Cl₂, atau hanya reaksi bahan kimia lain? Tanpa alat ukur yang praktis dibawa ke lapangan, keputusan jadi bergantung pada asumsi. Di industri yang ritmenya ketat (start-up, commissioning, cleaning, maintenance), asumsi adalah celah. Di sinilah kebutuhan alat ukur portabel untuk memverifikasi kadar Cl₂ secara cepat dan konsisten menjadi masuk akal—bukan untuk gaya-gayaan instrumen, tetapi untuk membuat keputusan lapangan lebih aman, lebih terukur, dan lebih dapat dipertanggungjawabkan.
Deskripsi Singkat AQ-500 Set ECL

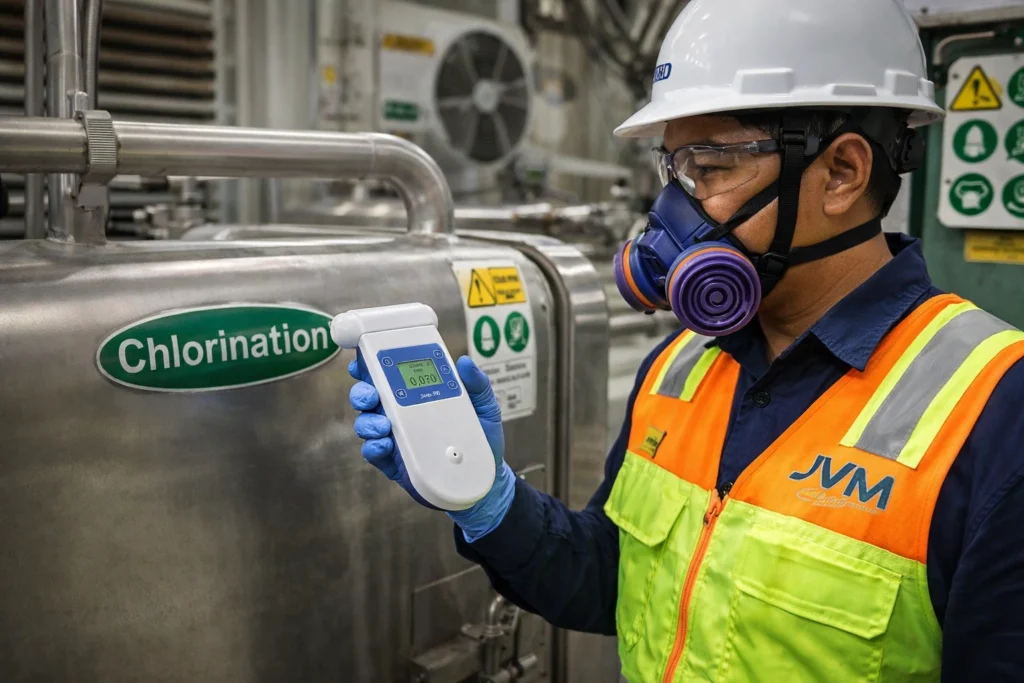

AQ-500 Set ECL adalah chlorine gas detector portabel untuk mengukur konsentrasi klorin (Cl₂) di udara menggunakan sensor head ECL yang dapat diganti (exchangeable). Produk ini ditujukan untuk pemantauan ambien dan penelusuran sumber kebocoran (leak checking) di area pabrik—khususnya lokasi yang berpotensi menghasilkan Cl₂, seperti area utilitas (disinfeksi/klorinasi), chemical handling, atau zona proses yang memerlukan verifikasi cepat sebelum pekerjaan dimulai.
Kekuatan utama AQ-500 Set ECL bukan hanya “bisa mengukur”, tetapi bagaimana ia membantu kerja lapangan: ada fungsi alarm (high/low dan mute), data logger, output analog 0–5 V, serta koneksi ke PC melalui antarmuka RS232 dengan konverter USB. Basisnya memakai sistem sensor head yang removable/replaceable, sehingga perangkat dapat beradaptasi jika kebutuhan sensor berbeda, tanpa harus mengganti unit utama sepenuhnya. Informasi umum tentang platform Series 200/300/500 dan fitur pemantauan portabelnya dijelaskan dalam user guide Aeroqual Series 200/300/500.
Fungsi & Kegunaan Produk
Fungsi utama alat
Mengukur konsentrasi gas klorin (Cl₂) di udara pada rentang sensor ECL 0–10 ppm.
Memberikan indikasi status dan peringatan melalui alarm low/high dan opsi mute.
Menyimpan data pengukuran (data logger) dan memungkinkan transfer data ke PC untuk dokumentasi/trending.
Memberikan sinyal keluaran untuk integrasi sederhana: analog output 0–5 V, serta output alarm/control (open collector) pada platform yang mendukung.
Kegunaan spesifik di lapangan (pulp & paper)
Verifikasi sebelum pekerjaan (pre-job verification)
Contoh: sebelum membuka flange, melakukan maintenance di area dosing, atau masuk ruang utilitas yang pernah punya histori kebocoran.
Operator melakukan screening cepat untuk memastikan area aman atau butuh ventilasi/pengendalian dulu.
Penelusuran sumber kebocoran (leak localization)
Mengikuti “gradient” konsentrasi: dari area aman menuju area yang menunjukkan pembacaan lebih tinggi.
Membantu menentukan apakah kebocoran berasal dari sambungan pipa, valve packing, injector, atau area penyimpanan.
Pemantauan pasca-perbaikan (post-maintenance confirmation)
Setelah penggantian gasket/packing atau perbaikan dosing line, alat digunakan untuk memastikan nilai kembali normal.
Praktis untuk menutup loop pekerjaan: “sudah diperbaiki” bukan sekadar klaim—ada angka.
Investigasi keluhan bau/iritasi
Ketika ada laporan bau mirip klorin, pembacaan cepat bisa membedakan apakah kejadian perlu eskalasi (isolasi area) atau hanya residu sesaat yang segera hilang.
Skenario sebelum / saat / sesudah pekerjaan
Sebelum: cek area (screening), pastikan sensor terpasang benar, tentukan titik ukur utama (inlet/outlet ventilasi, dekat sumber potensial).
Saat: lakukan pengukuran berurutan, gunakan fungsi min/max/average untuk menangkap fluktuasi, aktifkan alarm sesuai SOP internal.
Sesudah: simpan data (logger) atau transfer ke PC untuk laporan HSE/maintenance, lalu lakukan pengecekan ulang sebagai verifikasi.
Mode kerja / metode pengukuran (praktis)
Spot check: pengukuran titik tertentu, cepat untuk verifikasi kerja.
Roving survey: bergerak mengikuti rute inspeksi (utility room → dosing skid → area drain/vent).
Logging: untuk melihat tren selama periode tertentu (misalnya selama start-up, cleaning, atau investigasi gangguan).
Bidang / Industri Pengguna
Target pengguna:
Tim HSE: alat bantu verifikasi paparan dan investigasi insiden.
Tim Utility/Water Treatment: kontrol area chlorination, skid dosing, dan ruang bahan kimia.
Tim Bleaching/Chemical Handling: verifikasi lingkungan kerja di sekitar proses dan penanganan bahan berbasis klorin.
Tim Maintenance & Reliability: leak checking sebelum/selama/sesudah pekerjaan.
QC/Process Engineer: dokumentasi kondisi lingkungan pada fase commissioning atau perubahan proses.
Keunggulan / Highlights
Membantu teknisi mengambil keputusan lapangan berbasis angka, bukan asumsi (misalnya saat ada bau klorin).
Meminimalkan risiko paparan karena kebocoran kecil pun bisa terdeteksi lebih cepat dibanding menunggu keluhan operator.
Mempercepat persiapan kerja: screening cepat sebelum membuka sistem, terutama saat pekerjaan mendekati titik injeksi, valve, atau area chemical storage.
Lebih siap untuk dokumentasi: adanya data logger dan opsi transfer ke PC memudahkan pelaporan dan tren inspeksi.
Sensor head dapat diganti, sehingga downtime lebih terkendali ketika sensor butuh penggantian atau perangkat dialihkan untuk sensor lain sesuai kebutuhan (konsep interchangeable sensor head).
Perbandingan / Posisi Produk
Berikut posisi AQ-500 Set ECL dibanding pendekatan umum di lapangan (kategori):
| Metode | Dampak ke material | Kecepatan | Repeatability | Kesesuaian commissioning |
|---|---|---|---|---|
| Indikasi manual (bau/iritasi, laporan operator) | Tidak ada | Cepat, tapi tidak terukur | Rendah (subjektif) | Rendah (sulit dibuktikan) |
| Alat konvensional tanpa logging/alarm | Tidak ada | Cepat | Sedang (tergantung prosedur) | Sedang |
| Monitoring destruktif/lambat (sampling lab tidak real-time) | Bisa ada (sampling, handling) | Lambat | Tinggi (hasil lab) | Terbatas untuk quick decision |
| AQ-500 Set ECL (portabel + alarm + data logger + output) | Tidak ada | Cepat (lapangan) | Baik untuk inspeksi berulang | Tinggi untuk verifikasi dan dokumentasi tren |
Catatan praktik: di commissioning atau saat proses berubah, yang paling dicari biasanya kombinasi “cepat untuk keputusan” dan “punya jejak data untuk laporan”. Di sinilah fitur alarm, logger, dan koneksi PC membuat kelas alat seperti AQ-500 Set ECL lebih relevan dibanding sekadar indikator sesaat.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Target gas / sensor | Chlorine (Cl₂) sensor head ECL |
| Rentang sensor (set) | 0–10 ppm (sensor head ECL chlorine (Cl₂)) |
| Satuan ukur | ppm atau mg/m³ (gas) |
| Fungsi pembacaan | Minimum, maximum, average |
| Sensor head | Interchangeable / replaceable |
| Display | LCD |
| Indikator status | Battery, sensor, standby, mute, high/low alarm, monitor ID, location ID |
| Kalibrasi | Zero dan span (platform S300/S500 via menu) |
| Output analog | 0–5 V (platform S300/S500) |
| Interface digital | RS232 dengan USB converter (S500) |
| Kapasitas data logging | 8188 data points total (S500) |
| Power supply | 12 V DC |
| Material & rating enclosure | PC and ABS; IP20; NEMA 1 equivalent |
| Dimensi (dengan sensor head) | 195 × 122 × 54 mm |
| Berat (dengan sensor head & baterai) | < 460 g |
| Kondisi operasi lingkungan | -5 °C sampai 45 °C; RH 0–95% non-condensing |
| Persetujuan/standar | Part 15 of FCC Rules; EN 50082-1:1997; EN 50081-1:1992 |
Tata Cara Pemakaian
Langkah ringkas yang lazim dipakai di lapangan:
Pastikan baterai terhubung dengan benar, lalu pasang kembali cover baterai.
Isi daya menggunakan adaptor yang disertakan (rekomendasi pengisian penuh sekitar 3 jam saat monitor off).
Pasang sensor head ECL saat monitor dalam kondisi off (hindari pasang/lepas sensor saat perangkat menyala).
Nyalakan monitor, tunggu warm-up: fase awal 3 menit tanpa pembacaan, lalu fase stabilisasi (indikasi pengukuran bisa berkedip).
Lakukan pengukuran spot atau roving survey. Jika perlu, aktifkan fungsi min/max/average untuk menangkap fluktuasi saat inspeksi.
Jika Anda memakai logging (platform Series 500), atur frekuensi logging dan aktifkan logging sesuai kebutuhan inspeksi.
Setelah pekerjaan selesai, transfer data ke PC (opsional) untuk dokumentasi, grafik, atau tabel laporan.
Catatan penting:
Jangan memasang/melepas sensor head saat monitor menyala untuk mencegah kerusakan unit.
Perhatikan orientasi sensor terhadap aliran udara dan hindari mengguncang/membalik unit ketika sensor terpasang.
Cara Kerja / Metode Pengukuran
Secara praktis, AQ-500 Set ECL bekerja dengan konsep “monitor base + sensor head”. Sensor head adalah komponen yang langsung berinteraksi dengan udara ambien, mendeteksi gas target, lalu mengirimkan sinyal ke monitor untuk ditampilkan dan (bila diaktifkan) disimpan sebagai data log. Platform ini memang dirancang untuk sensor head yang dapat dipasang-lepas dan dikenali ketika dipasang.
Bagaimana alat membedakan kondisi:
Ketika konsentrasi Cl₂ di udara naik, output sensor meningkat dan ditampilkan sebagai angka pada layar.
Jika ambang alarm low/high diatur (pada platform yang mendukung), perangkat dapat memicu alarm dan output transistor sesuai kondisi.
Untuk integrasi sederhana, sinyal analog 0–5 V merepresentasikan nilai proporsional terhadap rentang pengukuran sensor yang dipilih (output sensor).
Batasan lingkungan yang perlu dipahami operator:
Kinerja pengukuran gas sangat dipengaruhi aliran udara, lokasi sensor, dan potensi “gas pocket”. Panduan umum penempatan sensor menekankan pentingnya lokasi di antara sumber kebocoran dan area orang/ignition, serta pemilihan ketinggian sesuai densitas gas.
Pada penggunaan multi-gas atau area dengan campuran bahan kimia, potensi cross-sensitivity bisa memengaruhi pembacaan sensor tertentu. Untuk sensor elektrokimia “other” di user guide, Aeroqual juga menyediakan tabel cross-interference sebagai referensi teknis.
Kelengkapan Produk
paket AQ-500 Set ECL berisi:
1x unit Chlorine Gas Detector AQ-500 Set ECL
1x sensor head ECL (chlorine/Cl₂ 0–10 ppm)
1x adaptor/power supply 12 V DC (AC/DC plug-in)
1x battery pack
1x software dan data cable (USB)
1x instruction manual
Manfaat bagi Pengguna
Efisiensi kerja: inspeksi cepat tanpa harus menunggu sampling eksternal ketika keputusan harus diambil segera.
Peningkatan kualitas keputusan K3: area “dicurigai” bisa diverifikasi dengan angka, sehingga tindakan pengendalian (ventilasi, isolasi, PPE) lebih tepat sasaran.
Penghematan biaya tidak langsung: mengurangi downtime karena investigasi berlarut, serta membantu mencegah insiden paparan yang memicu stop kerja.
Pengurangan kesalahan: alarm dan fitur min/max/average membantu menghindari “miss” saat konsentrasi fluktuatif, terutama di area dengan airflow tidak stabil.
Dokumentasi lebih rapi: logging dan ekspor data memudahkan laporan rutin inspeksi HSE atau evidence pasca-perbaikan.
FAQ
Apakah alat ini bisa dipakai untuk memastikan area aman sebelum maintenance?
Bisa. Praktiknya: lakukan screening di beberapa titik, tunggu warm-up selesai, lalu gunakan pembacaan untuk menentukan apakah perlu ventilasi/isolasi area terlebih dulu.
Apakah perlu kalibrasi rutin?
Disarankan. Umumnya sensor head perlu re-kalibrasi secara berkala sesuai tingkat rigor aplikasi. Di antara jadwal kalibrasi, bump test dapat dipakai untuk mengecek respons sensor sebelum pengukuran.
Apakah alat ini bisa menyimpan data pengukuran?
Bisa, terutama pada platform Series 500 yang mendukung logging hingga 8188 data points total. Data dapat diunduh ke PC untuk tabel/grafik dan arsip.
Apakah alat ini aman digunakan di area kerja yang sudah berjalan (instalasi hidup)?
Umumnya digunakan untuk pemantauan ambien dan inspeksi lapangan. Tetap ikuti SOP site: hindari memasang/melepas sensor saat monitor menyala, dan patuhi prosedur area kimia (PPE, ventilasi, izin kerja).
Bagaimana jika pembacaan terasa tidak stabil atau terlalu tinggi di kondisi “harusnya nol”?
Kemungkinan terkait warm-up belum cukup, kondisi udara terkontaminasi, atau perlu zero calibration. Panduan troubleshooting dan zero calibration tersedia pada user guide.
Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya instrumen deteksi gas seperti AQ-500 Set ECL untuk membantu tim HSE, utilitas, dan maintenance mengelola risiko paparan klorin di lingkungan pabrik. Kami berfokus melayani kebutuhan klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas untuk mendukung verifikasi lapangan, dokumentasi inspeksi, dan pengambilan keputusan yang lebih aman di area proses. Jika Anda ingin meningkatkan kepastian dan kecepatan inspeksi Cl₂ di area utilitas, chemical handling, atau zona proses pabrik pulp & paper, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan konfigurasi yang paling sesuai.
