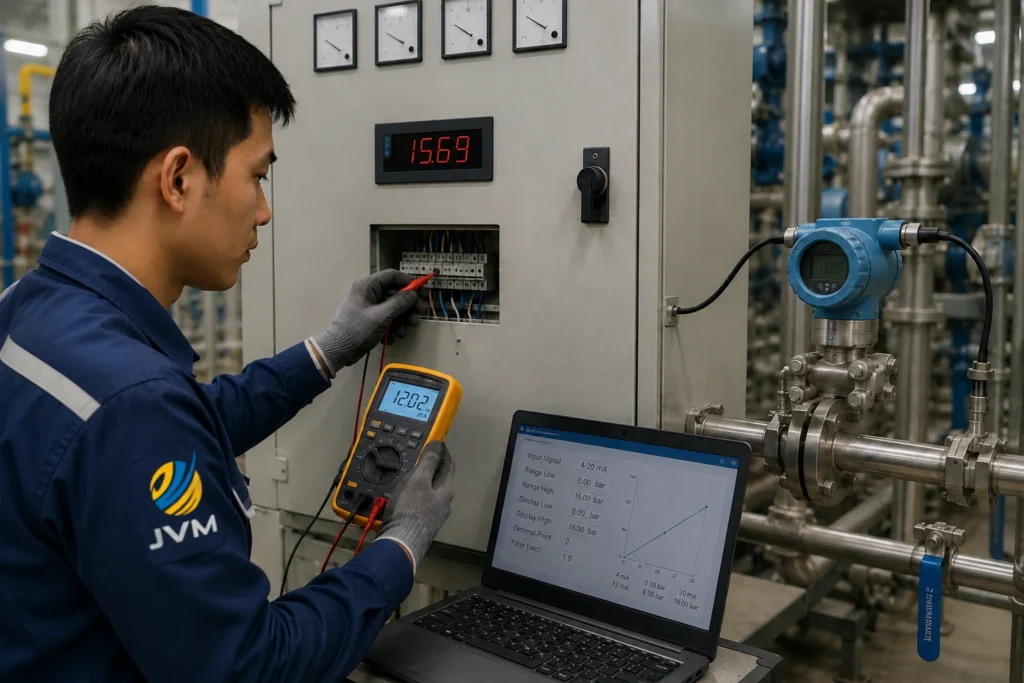

Sinyal 4–20 mA Tidak Sesuai Nilai Proses? Periksa Scaling dan Wiring

Gejala Sinyal 4–20 mA Bermasalah

Gangguan loop dapat terlihat dari pola pembacaan. Catat pola tersebut sebelum mengubah konfigurasi.

Display selalu menunjukkan nilai minimum

Kondisi ini dapat disebabkan oleh loop terbuka, transmitter tidak mendapat daya, input salah, kabel terputus, atau sistem membaca 4 mA sebagai nol proses.

Display selalu menunjukkan nilai maksimum

Penyebabnya dapat berupa sinyal overrange, scaling terbalik, input menerima tegangan yang tidak sesuai, atau konfigurasi batas atas yang salah.

Nilai hanya menunjukkan persentase

Indikator mungkin masih dikonfigurasi sebagai 0 sampai 100 persen, padahal operator membutuhkan bar, °C, meter, liter, atau satuan proses lain.

HMI berbeda dengan indikator lokal

Salah satu perangkat mungkin menggunakan scaling berbeda. Contohnya, indikator menampilkan 0 sampai 10 bar, sedangkan PLC dikonfigurasi 0 sampai 16 bar.

Nilai bergerak naik dan turun

Fluktuasi dapat berasal dari proses, transmitter, suplai, noise listrik, grounding, sambungan longgar, atau filter digital yang tidak sesuai.

Nilai berhenti pada angka tertentu

Input dapat mencapai batas, transmitter mengalami saturasi, atau salah satu register PLC dibatasi oleh program.

Nilai benar pada 4 mA tetapi salah pada 20 mA

Batas atas, span, atau faktor pengali kemungkinan salah.

Nilai benar pada titik tengah tetapi salah pada ujung rentang

Periksa linearitas sensor, konfigurasi transmitter, batas input, dan metode referensi yang digunakan.

Cara Kerja Loop 4–20 mA

Transmitter mengubah nilai proses menjadi arus listrik. Pada rentang normal:

• 4 mA mewakili batas bawah pengukuran.
• 20 mA mewakili batas atas pengukuran.
• 12 mA berada pada sekitar 50 persen rentang.

Contoh transmitter tekanan 0 sampai 10 bar:

Mengapa batas bawah menggunakan 4 mA?

Nilai 4 mA memungkinkan sistem membedakan kondisi proses minimum dari loop tanpa arus. Arus di bawah rentang normal dapat digunakan oleh transmitter tertentu untuk menunjukkan gangguan, tetapi interpretasinya harus mengikuti manual perangkat.

Transmitter dua kabel

Pada transmitter dua kabel, arus yang sama digunakan untuk memberi daya perangkat sekaligus membawa sinyal pengukuran. Loop membutuhkan sumber tegangan yang cukup untuk transmitter, kabel, indikator, modul input, dan perangkat lain yang dipasang secara seri.

Transmitter tiga atau empat kabel

Perangkat memiliki suplai terpisah dari terminal output. Pengguna tetap harus memeriksa apakah output bersifat aktif atau pasif dan apakah common terhubung dengan benar.

Cara Menghitung Scaling 4–20 mA

Rumus umum untuk mengubah arus menjadi nilai proses:

Rentang proses adalah batas atas dikurangi batas bawah.

Contoh 1: tekanan 0 sampai 16 bar

Arus yang diukur adalah 14 mA.

• Rentang proses = 16 – 0 = 16 bar.
• Persentase sinyal = (14 – 4) ÷ 16 = 0,625.
• Nilai proses = 0 + 0,625 × 16 = 10 bar.

Contoh 2: suhu -50 sampai 150°C

Arus yang diukur adalah 12 mA.

• Rentang proses = 150 – (-50) = 200°C.
• Persentase sinyal = (12 – 4) ÷ 16 = 0,5.
• Nilai proses = -50 + 0,5 × 200 = 50°C.

Contoh 3: level 2 sampai 8 meter

Arus yang diukur adalah 8 mA.

• Rentang proses = 8 – 2 = 6 meter.
• Persentase sinyal = (8 – 4) ÷ 16 = 0,25.
• Nilai proses = 2 + 0,25 × 6 = 3,5 meter.

Scaling pada display

Untuk transmitter 0 sampai 16 bar:

• Input low: 4 mA.
• Display low: 0,00 bar.
• Input high: 20 mA.
• Display high: 16,00 bar.

Scaling pada PLC atau HMI

PLC dapat membaca nilai mentah dari analog input atau register Modbus. Periksa apakah modul sudah menghasilkan nilai engineering unit atau masih berupa raw count. Jangan menerapkan formula dua kali.

Penyebab Sinyal 4–20 mA Tidak Sesuai

1. Rentang transmitter berbeda dengan konfigurasi display

Transmitter 0 sampai 16 bar tidak boleh ditampilkan menggunakan scaling 0 sampai 10 bar.

2. Batas bawah dan batas atas tertukar

Jika 4 mA dikonfigurasi sebagai nilai maksimum dan 20 mA sebagai minimum, nilai akan bergerak terbalik.

3. Titik desimal salah

Nilai 1600 dapat dimaksudkan sebagai 16,00, 160,0, atau 1600. Posisi titik desimal harus sesuai satuan dan kebutuhan proses.

4. Input indikator tidak sesuai

Sinyal 4–20 mA harus masuk ke terminal current input. Menghubungkannya ke voltage input dapat menghasilkan pembacaan salah atau tidak berfungsi.

5. Input aktif bertemu output aktif

Dua sumber arus atau tegangan yang tidak kompatibel dapat menyebabkan loop gagal. Periksa apakah transmitter dan input bersifat active atau passive.

6. Loop tidak mendapat suplai

Transmitter dua kabel memerlukan tegangan loop. Tanpa suplai, arus tidak mengalir.

7. Tegangan loop tidak mencukupi

Setiap perangkat dan kabel menimbulkan voltage drop. Tegangan harus cukup untuk transmitter dan seluruh beban loop pada arus maksimum.

8. Polaritas terbalik

Transmitter, indikator, dan modul input dapat memiliki terminal positif dan negatif. Polaritas terbalik dapat membuat loop tidak bekerja.

9. Kabel putus atau sambungan longgar

Terminal longgar, kabel korosi, konektor rusak, dan junction box lembap dapat membuat nilai hilang atau berubah-ubah.

10. Resistansi loop terlalu tinggi

Kabel panjang, resistor tambahan, barrier, isolator, dan beberapa perangkat seri meningkatkan total resistansi.

11. Ground loop

Perbedaan potensial antara grounding di beberapa lokasi dapat menimbulkan arus tambahan dan noise.

12. Gangguan elektromagnetik

Kabel sinyal yang berdekatan dengan inverter, motor, contactor, heater switching, atau kabel daya dapat menerima gangguan.

13. Transmitter belum dikonfigurasi

Smart transmitter dapat memiliki range setting yang berbeda dari nameplate lama atau dokumen proses.

14. Sensor primer bermasalah

Transmitter mungkin bekerja, tetapi sensor tekanan tersumbat, probe suhu rusak, float macet, atau impulse line terisi udara.

15. Scaling dilakukan dua kali

Modul sudah mengubah sinyal menjadi engineering unit, tetapi PLC mengalikan kembali nilai tersebut.

16. Register atau tipe data salah

Data Modbus dapat dibaca sebagai integer, signed integer, float, atau nilai dengan faktor desimal. Kesalahan tipe data menghasilkan angka yang tidak masuk akal.

17. Filter terlalu kuat

Filter digital dapat membuat respons terlihat lambat. Operator mengira sinyal salah karena nilai tidak segera mengikuti perubahan proses.

18. Transmitter mengalami drift

Perubahan jangka panjang dapat menyebabkan zero atau span bergeser. Verifikasi menggunakan referensi dan lakukan kalibrasi sesuai prosedur.

Langkah Troubleshooting Loop 4–20 mA

1. Tentukan nilai proses sebenarnya

Gunakan alat referensi atau kondisi proses yang dapat diverifikasi. Contohnya pressure calibrator, temperature reference, level manual, atau simulasi transmitter.

2. Periksa rentang transmitter

Catat lower range value dan upper range value. Jangan hanya mengandalkan nama parameter pada HMI.

3. Ukur arus loop

Gunakan multimeter atau loop calibrator yang sesuai. Pengukuran arus dilakukan secara seri. Ikuti prosedur keselamatan dan manual alat.

4. Bandingkan arus dengan nilai proses

Gunakan rumus scaling. Jika arus sudah benar tetapi display salah, masalah berada setelah transmitter.

5. Simulasikan 4, 12, dan 20 mA

Lepaskan transmitter sesuai prosedur, kemudian gunakan loop calibrator untuk memeriksa display atau modul input.

6. Periksa tegangan loop

Ukur suplai dan tegangan yang tersedia pada transmitter ketika loop bekerja. Pastikan masih berada dalam persyaratan perangkat.

7. Periksa terminal dan polaritas

Cocokkan diagram aktual dengan datasheet. Jangan mengandalkan warna kabel tanpa dokumentasi.

8. Periksa konfigurasi indikator

• Jenis input.
• Input low dan high.
• Display low dan high.
• Titik desimal.
• Filter.
• Alarm.
• Output retransmission jika digunakan.

9. Periksa konfigurasi PLC atau HMI

• Raw range analog input.
• Engineering range.
• Tipe data.
• Signed atau unsigned.
• Faktor pengali.
• Urutan byte atau word.

10. Uji dari ujung ke ujung

Simulasikan sinyal pada terminal transmitter dan pastikan nilai yang sama muncul di indikator, PLC, HMI, historian, dan laporan.

Hal Penting dalam Wiring 4–20 mA

Periksa active dan passive input

Active input menyediakan energi loop, sedangkan passive input hanya menerima arus. Istilah pada setiap produsen dapat berbeda, sehingga diagram resmi harus menjadi acuan.

Hitung beban loop

Total beban terdiri dari input resistance, kabel, isolator, barrier, indikator, dan perangkat lain. Tegangan suplai harus mengatasi total voltage drop pada 20 mA.

Gunakan kabel yang sesuai

Twisted pair shielded cable umum digunakan untuk sinyal analog pada lingkungan industri. Pemilihan kabel tetap mengikuti standar perusahaan dan kondisi instalasi.

Hindari sambungan yang tidak perlu

Setiap terminal tambahan dapat menjadi titik gangguan. Gunakan terminal block yang sesuai dan dokumentasikan seluruh junction.

Jangan menghubungkan shield sembarangan

Shielding yang di-ground pada beberapa titik dapat menimbulkan ground loop. Ikuti desain grounding sistem.

Pisahkan kabel sinyal dan daya

Berikan jarak dari kabel motor, inverter, contactor, dan sumber switching. Jika harus berpotongan, arah silang mendekati 90 derajat umumnya lebih baik daripada berjalan paralel.

Gunakan isolator jika dibutuhkan

Signal isolator dapat membantu ketika terdapat perbedaan ground, pembagian sinyal, atau kebutuhan pemisahan galvanik.

Mengatasi Noise dan Pembacaan Tidak Stabil

Sebelum menambah filter, pastikan fluktuasi bukan perubahan proses yang sebenarnya.

Bandingkan transmitter dan indikator

Jika arus loop stabil tetapi display berubah, periksa input, suplai, dan konfigurasi indikator. Jika arus juga berubah, periksa transmitter dan proses.

Periksa sumber gangguan

• Variable frequency drive.
• Motor besar.
• Contactor.
• Solenoid.
• Heater dengan switching cepat.
• Radio atau komunikasi daya tinggi.

Periksa grounding

Bandingkan potensial ground antarpanel dan periksa apakah shield dipasang sesuai desain.

Gunakan filter secara hati-hati

Filter dapat membuat display lebih stabil, tetapi juga memperlambat respons. Nilai filter harus mengikuti dinamika proses dan kebutuhan alarm.

Periksa catu daya

Suplai yang tidak stabil dapat memengaruhi transmitter dan modul input. Ukur tegangan saat beban lain aktif.

Pilih Display Lokal atau Konverter ke Modbus?

Baca juga
panduan memilih display industri jarak jauh
dan
cara mengubah sinyal analog menjadi Modbus.

Rekomendasi Produk untuk Sinyal Analog

Spesifikasi penting seri PCE-BPD-U

• Rentang display: -1999 sampai 9999.
• Akurasi: 0,05 persen dari measuring range.
• Kecepatan pengukuran: 15 Hz.
• Input maksimum: 100 mA atau 100 V DC.
• Impedansi input arus: 11 Ω.
• Impedansi input tegangan: 932 kΩ.
• Sensor supply: 5, 10, 15, atau 20 V DC dengan arus maksimum 35 mA.
• Housing logam dan perlindungan IP65.

Kesalahan yang Perlu Dihindari

• Mengubah scaling tanpa memeriksa range transmitter.
• Menghubungkan current signal ke voltage input.
• Menganggap semua input 4–20 mA bersifat pasif.
• Tidak menghitung voltage drop loop.
• Menggunakan warna kabel sebagai satu-satunya acuan.
• Melakukan scaling dua kali.
• Salah memilih titik desimal.
• Tidak memeriksa nilai 4, 12, dan 20 mA.
• Mengabaikan ground loop dan noise.
• Menambah filter sebelum menemukan sumber gangguan.
• Menganggap display salah tanpa mengukur arus aktual.
• Mengabaikan sensor primer dan kondisi proses.
• Tidak mendokumentasikan konfigurasi.
• Mengubah parameter alarm tanpa evaluasi risiko.

Checklist Pemeriksaan Loop 4–20 mA

• Catat nilai proses sebenarnya.
• Periksa lower dan upper range transmitter.
• Identifikasi transmitter dua, tiga, atau empat kabel.
• Periksa active atau passive input.
• Ukur tegangan suplai.
• Ukur arus loop.
• Periksa polaritas.
• Periksa total resistansi loop.
• Simulasikan 4, 12, dan 20 mA.
• Periksa input low dan high.
• Periksa display low dan high.
• Periksa titik desimal.
• Periksa register dan tipe data.
• Periksa shielding dan grounding.
• Uji alarm dan interlock setelah perubahan.
• Simpan dokumentasi konfigurasi terbaru.

Pertanyaan yang Sering Diajukan

Apa arti sinyal 4–20 mA?

Sinyal 4–20 mA menggunakan 4 mA sebagai batas bawah dan 20 mA sebagai batas atas rentang pengukuran transmitter.

Berapa nilai proses pada 12 mA?

Secara umum 12 mA berada pada 50 persen rentang. Nilai akhirnya bergantung pada batas bawah dan batas atas proses.

Kenapa display menunjukkan nol meskipun ada 4 mA?

Karena 4 mA biasanya dikonfigurasi sebagai nol persen atau batas bawah proses. Jika seharusnya bukan nol, periksa display low dan range transmitter.

Kenapa display tidak menyala atau tidak membaca sinyal?

Periksa suplai display, suplai loop, polaritas, terminal input, kabel, serta kompatibilitas active dan passive input.

Bagaimana cara menguji indikator 4–20 mA?

Gunakan loop calibrator untuk menyuntikkan 4, 12, dan 20 mA, lalu bandingkan hasil dengan batas bawah, titik tengah, dan batas atas.

Apakah dua indikator dapat dipasang pada satu loop?

Dapat pada desain tertentu jika seluruh input dipasang secara benar dan total voltage drop masih berada dalam kemampuan suplai. Evaluasi diagram setiap perangkat sebelum pemasangan.

Apakah PCE-BPD-U dapat menerima 0–10 V?

Ya. Seri ini menerima 4–20 mA, ±20 mA DC, 0–10 V DC, dan ±10 V DC.

Apa perbedaan U-41 dan U-46?

U-41 memiliki digit 100 mm dan jarak baca hingga sekitar 50 meter. U-46 memiliki digit 60 mm dan jarak baca hingga sekitar 25 meter.

Apa perbedaan varian A dan D?

Varian A menggunakan suplai 85–265 V AC atau 120–370 V DC. Varian D menggunakan suplai 11–36 V DC.

Bagaimana mengirim sinyal 4–20 mA ke SCADA?

Gunakan analog input PLC atau modul seperti PCE-SM1 yang mengubah sinyal menjadi RS485 Modbus.

Kenapa nilai pada HMI dua kali lebih besar?

Scaling kemungkinan diterapkan dua kali atau batas atas di HMI tidak sama dengan transmitter. Periksa nilai mentah dan engineering unit pada setiap tahap.

Apakah kalibrasi menyelesaikan masalah wiring?

Tidak. Kalibrasi mengevaluasi karakteristik pengukuran. Kesalahan polaritas, suplai, scaling, grounding, dan wiring tetap harus diperbaiki secara terpisah.

Kesimpulan

Sinyal 4–20 mA yang tidak sesuai dapat disebabkan oleh transmitter, suplai loop, wiring, input indicator, noise, scaling, atau konfigurasi PLC.

Mulai pemeriksaan dengan mengukur arus aktual. Jika arus sesuai proses tetapi display salah, periksa scaling dan input. Jika arus juga salah, periksa transmitter, sensor primer, suplai, dan kondisi proses.

PCE-BPD-U-41 dan U-46 digunakan untuk menampilkan sinyal analog dalam angka besar. PCE-SM1 digunakan ketika data perlu dikirim ke PLC, HMI, atau SCADA melalui RS485 Modbus.

Disclaimer: Artikel ini memberikan informasi umum. Pengukuran arus, pembukaan loop, pengkabelan, scaling, konfigurasi alarm, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta dilakukan oleh personel yang kompeten.
