Anda bisa membayangkan sebuah ban yang tampak sempurna secara visual, namun menyimpan cacat laten yang baru terasa saat kendaraan melaju di kecepatan tinggi. Getaran halus, keausan tidak merata, hingga traksi yang inkonsisten seringkali berakar dari satu masalah yang sulit ditangkap mata: variasi kekerasan material pada komponen hasil ekstrusi.
Di lantai produksi, operator berpacu dengan waktu, mengandalkan inspeksi manual yang hanya mampu memeriksa sampel acak setiap beberapa jam. Akibatnya, ketika penyimpangan akhirnya teridentifikasi, ratusan meter kompon tread atau sidewall telah terlanjur diproses. Metode tradisional ini menciptakan blind spot berbahaya antara proses dan kualitas. Di sinilah Shore Durometer NOVOTEST TS-C memainkan peran krusial. Alat ukur digital portabel ini memungkinkan deteksi variasi kekerasan komponen ban secara real-time, langsung di mulut ekstruder atau mesin calendaring, menggunakan skala Shore A atau Shore D yang akurat. Hasilnya, tim quality control tidak lagi menunggu laporan lab untuk bertindak. Mereka bisa menghentikan penyimpangan dalam hitungan menit, memangkas scrap secara signifikan, dan membangun fondasi proses yang jauh lebih stabil.
- Latar Belakang Masalah
- Kondisi Awal & Tantangan
- Metode Pengujian yang Digunakan
- Implementasi Solusi di Lapangan
- Hasil dan Analisis Data
- Insight & Lessons Learned
- Rekomendasi untuk Industri Serupa
- Kesimpulan
- FAQ
- Apa perbedaan utama antara pengukuran Shore A dan Shore D pada komponen ban?
- Seberapa sering NOVOTEST TS-C harus dikalibrasi agar tetap akurat?
- Apakah alat ini bisa langsung digunakan di area produksi yang berdebu dan panas?
- Bagaimana cara menghubungkan data kekerasan dengan data rheometer untuk investigasi penyebab variasi?
- References
Latar Belakang Masalah
Komponen ban seperti tread, sidewall, dan inner liner adalah produk dari proses ekstrusi dan calendaring yang kompleks. Material karet yang keluar dari ekstruder harus memiliki profil dan konsistensi sifat fisik yang seragam di sepanjang belt atau sheet. Salah satu parameter kritis yang menjadi indikator langsung dari konsistensi ini adalah kekerasan, yang lazim diukur dalam skala Shore. Ketika nilai kekerasan Shore A pada tread bervariasi, misalnya bergeser dari target 65 menjadi 62 di beberapa titik, dampaknya tidak bisa dianggap remeh. Variasi sekecil 3 poin Shore A dapat menciptakan perbedaan kekakuan dinamis yang memengaruhi footprint pressure distribution ban.
Masalah ini hampir selalu bermula dari hulu. Inkonsistensi proses mixing—seperti dispersi carbon black yang tidak sempurna, waktu mastikasi yang menyimpang, atau rasio kuratif yang tidak tepat—akan termanifestasi sebagai fluktuasi kekerasan pada kompon. Ketika kompon tersebut memasuki ekstruder, kondisi suhu barrel dan kecepatan screw yang tidak stabil akan memperparah variasi, menciptakan hot spot dan cold spot pada material yang keluar. Dampaknya langsung mengalir ke produk akhir: keseragaman telapak ban terganggu, kenyamanan berkendara menurun drastis, dan laju keausan tread menjadi tidak terprediksi.
Metode inspeksi manual konvensional memperburuk situasi ini. Pengambilan sampel setiap akhir shift atau secara acak hanya mampu mendeteksi masalah setelah ribuan meter komponen telah diproduksi. Biaya yang terbuang untuk scrap dan rework membengkak. Lebih dari itu, informasi yang terlambat ini hampir tidak berguna untuk investigasi akar masalah karena proses mixing dan ekstrusi telah berganti batch beberapa kali. Kebutuhan akan alat ukur portabel yang mampu memberikan data real-time dan langsung terintegrasi ke dalam sistem kendali proses menjadi sangat mendesak.
Kondisi Awal & Tantangan
Praktik Inspeksi Sebelumnya
Sebelum mengadopsi NOVOTEST TS-C, lini produksi mengandalkan durometer analog dengan metode sampling yang jauh dari ideal. Setiap shift, operator quality control mengambil potongan sampel dari ujung belt ekstrusi, lalu melakukan pengukuran manual di meja inspeksi. Hasil pengukuran mereka catat menggunakan bolpoin di atas kertas formulir harian. Sistem ini sangat rentan terhadap variabel manusia seperti sudut penekanan durometer, pembacaan skala yang paralaks, dan yang paling kritis—keterlambatan transfer data. Catatan kertas harus terlebih dahulu terkumpul dan terinput ke spreadsheet sebelum supervisor dapat menganalisisnya. Data tidak terintegrasi, sehingga mustahil untuk menelusuri riwayat variasi secara akurat.
Tantangan Utama
Waktu respons menjadi musuh utama. Terdapat jeda lebih dari 4 jam antara produksi komponen dan ketersediaan data hasil uji. Dalam rentang waktu ini, komponen tread atau sidewall yang tidak sesuai spesifikasi telah bergerak ke proses berikutnya, terpotong, dan terakit menjadi green tire. Begitu data menunjukkan adanya out-of-spec, komponen telah terlanjur terpasang atau terkirim ke building area, memaksa tim produksi untuk melakukan sortir masif atau bahkan membongkar ban setengah jadi.
Tantangan lain yang tidak kalah krusial adalah ketidakmampuan memonitor tren variasi proses secara kontinyu. Tanpa data time-series yang rapi, tim engineering tidak dapat melihat korelasi antara kejadian di mesin—seperti penurunan suhu barrel atau keausan screw—dengan pergeseran nilai kekerasan kompon. Root cause analysis berubah menjadi pekerjaan investigasi yang memakan waktu berhari-hari karena data tidak real-time dan tidak terhubung dengan parameter proses kritis.
Metode Pengujian yang Digunakan
Spesifikasi dan Keunggulan NOVOTEST TS-C

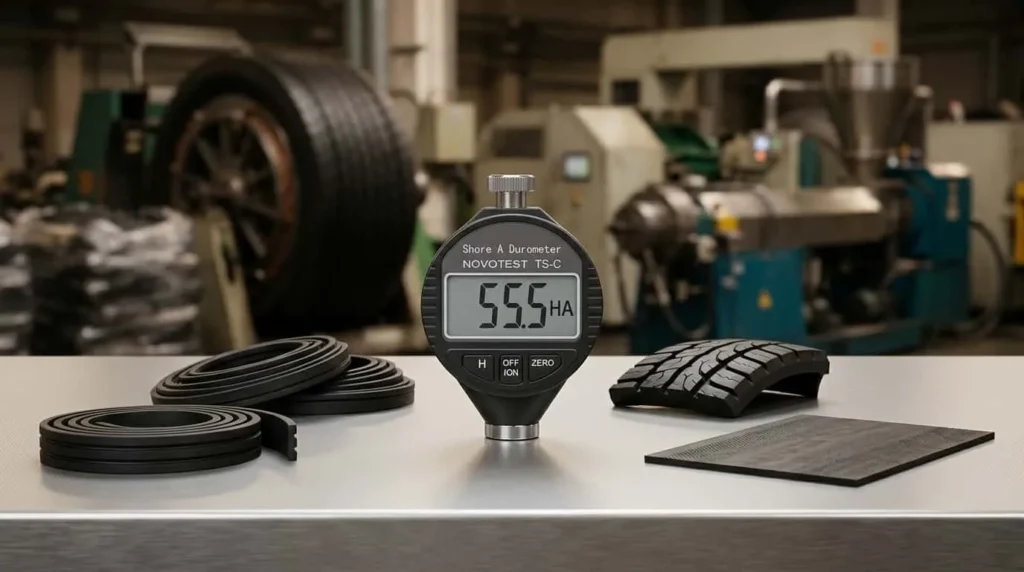

Shore Durometer NOVOTEST TS-C hadir sebagai instrumen modern yang menjawab semua keterbatasan metode analog. Alat ini adalah unit durometer digital portabel dengan tingkat akurasi tinggi, mencapai ±0,5 skala Shore. Desainnya yang ringkas—dengan dimensi 115 x 60 x 25 mm dan bobot tidak lebih dari 0,5 kg—membuat operator dapat membawanya langsung ke mulut mesin tanpa kelelahan.
NOVOTEST TS-C tersedia dalam dua versi: tipe A dan tipe D. Tipe A menguji material lunak hingga elastis, sementara Tipe D untuk material yang lebih keras. Perangkat ini memenuhi standar internasional ISO-7619, ISO-868, DIN53505, ASTM D2240, dan JIS K7215, sehingga data yang dihasilkan memiliki validitas yang diakui secara global. Keunggulan signifikan lainnya terletak pada layar LCD digital dan memori internal. Hasil pengukuran langsung terbaca jelas, menghilangkan kesalahan paralaks dan subjektivitas operator. Antarmuka USB memungkinkan transfer data langsung ke komputer untuk integrasi dengan perangkat lunak Statistical Process Control (SPC).
Berikut spesifikasi ringkas NOVOTEST TS-C:
| Parameter | Spesifikasi |
|---|---|
| Rentang Pengukuran | 0 hingga 100 skala Shore |
| Interval Indikator Skala | 0,5 skala Shore |
| Akurasi Pengukuran | ± 0,5 skala Shore |
| Dimensi (mm) | 115 x 60 x 25 |
| Berat (kg) | ≤ 0,5 |
| Standar Terpenuhi | ASTM D2240, ISO-7619, ISO-868 |
| Versi | Tipe A dan Tipe D |
Prinsip Pengukuran Shore A vs Shore D
Pemilihan skala menjadi fundamental untuk mendapatkan data yang relevan. Shore Durometer Tipe A NOVOTEST TS-C mengukur ketahanan penetrasi indentor pada material lunak-elastis. Aplikasi utamanya di pabrik ban mencakup pengujian tread dan sidewall yang masih dalam kondisi green compound, inner liner, serta lapisan apex. Material seperti karet alam, elastomer sintetis, silikon, neoprin, dan vinil masuk dalam domain pengukuran ini.
Shore Durometer Tipe D mengerahkan indentor yang lebih tajam dengan beban pegas lebih besar untuk menembus material yang lebih keras. Di pabrik ban, pengukuran ini sangat berguna untuk komponen breaker, bead filler compound yang lebih rigid, atau material calendared skim stock yang memiliki kekakuan tinggi. Material target mencakup resin, plastik keras, kaca, papan sirkuit, dan komposit serat.
Prosedur Pengukuran di Lini
Pendekatan implementasi harus praktis tanpa mengganggu ritme produksi. Operator menentukan titik ukur langsung pada belt atau sheet yang baru keluar dari ekstruder atau mesin calender. Pengukuran berlangsung secara inline—tanpa perlu memotong sampel dan menunggu pendinginan di laboratorium. Standar frekuensi yang efektif adalah setiap 30 menit, dengan minimal 5 titik pengukuran terdistribusi merata di sepanjang lebar material.
Prosedur ini mensyaratkan material berada dalam kondisi diam sesaat, idealnya di conveyor pendingin pertama sebelum masuk ke proses take-off. Operator cukup menekan durometer secara tegak lurus ke permukaan material, membaca nilai digital yang muncul dalam hitungan detik, lalu menyimpan data secara otomatis. Perangkat lunak SPC segera memvisualisasikan data ini dalam bentuk grafik kendali, memberikan peringatan dini jika nilai menyimpang melebihi batas kontrol spesifikasi.
Implementasi Solusi di Lapangan
Penerapan NOVOTEST TS-C membutuhkan pendekatan sistematis yang melibatkan manusia, mesin, dan sistem informasi. Langkah pertama yang krusial adalah pelatihan operator. Tim quality control dan operator mesin mendapat pembekalan intensif tentang cara penggunaan durometer digital yang benar, termasuk sudut penekanan, durasi kontak, dan prosedur interpretasi hasil. Mereka memahami bahwa data yang tercatat bukan sekadar angka, melainkan suara dari proses yang harus segera ditindaklanjuti.
Bersamaan dengan pelatihan, tim engineering membangun kartu kendali SPC. Batas kontrol spesifikasi kekerasan ditetapkan berdasarkan historical data dan ekspektasi performa produk. Penentuan titik pengukuran representatif juga melalui proses validasi. Untuk calendaring sheet dengan lebar 1500 mm, tim menetapkan 5 titik tetap: di bagian tepi kiri, seperempat kiri, tengah, seperempat kanan, dan tepi kanan. Frekuensi pengukuran setiap 30 menit memberikan cukup densitas data untuk mendeteksi pergeseran tren tanpa membebani operator.
Integrasi menjadi pembeda utama dari sistem lama. Data digital hasil pengukuran langsung mengalir melalui USB ke server SCADA. Di dashboard SCADA, supervisor dapat melihat secara real-time bagaimana nilai kekerasan berfluktuasi bersamaan dengan parameter proses ekstrusi seperti suhu barrel, tekanan head, dan kecepatan screw. Lebih penting lagi, tim menetapkan prosedur eskalasi yang jelas. Jika hasil pengukuran melampaui batas kontrol, operator wajib menghentikan suplai feed strip atau mengurangi kecepatan line sambil menunggu arahan supervisor, mencegah produksi massal komponen tidak sesuai spesifikasi.
Hasil dan Analisis Data
Data kuantitatif menunjukkan dampak transformatif dari implementasi ini. Dalam periode tiga bulan pertama, standar deviasi variasi kekerasan kompon tread menurun hingga 40%. Penurunan ini menandakan bahwa proses ekstrusi berjalan jauh lebih stabil dan homogen. Waktu deteksi penyimpangan mengalami perbaikan paling dramatis: dari yang semula lebih dari 4 jam, kini anomali dapat teridentifikasi dalam waktu kurang dari 15 menit sejak material keluar dari die.
Studi Kasus Numerik
Grafik kendali sebelum dan sesudah implementasi memperlihatkan kontras yang tajam. Sebelum menggunakan NOVOTEST TS-C, persentase pengukuran out-of-spec mencapai 8% dari total inspeksi. Variasi acak sangat lebar dan seringkali menyentuh garis merah batas spesifikasi. Setelah implementasi, persentase out-of-spec merosot menjadi 1,2%. Peta kendali menunjukkan titik-titik data yang terkumpul rapat di sekitar garis tengah, mengindikasikan kapabilitas proses yang membaik secara fundamental.
Analisis korelasi lebih lanjut mengungkap temuan penting. Data menunjukkan korelasi positif signifikan (r > 0,85) antara nilai kekerasan Shore A dan data torsi rheometer MDR, khususnya parameter S’ max. Artinya, ketika terjadi penurunan torsi rheometer yang mengindikasikan under-cure atau dispersi filler yang buruk, nilai kekerasan Shore A di lini langsung merespons dengan penurunan dalam hitungan menit. Korelasi ini memungkinkan prediksi dini kegagalan mixing tanpa harus menunggu siklus uji rheometer yang memakan waktu lebih lama. Dari sisi bisnis, penghematan biaya scrap dan rework mencapai 15% dalam enam bulan pertama, sebuah angka yang langsung berkontribusi pada profitabilitas pabrik.
Insight & Lessons Learned
Keberhasilan ini melahirkan wawasan kritis: Shore Durometer adalah alat deteksi yang sangat efektif, namun bukan tongkat sihir. NOVOTEST TS-C menunjukkan bahwa variasi kekerasan telah terjadi dan memperingatkan kita untuk bertindak. Tetapi, alat ini tidak bisa menjelaskan akar penyebab dari variasi tersebut. Untuk investigasi mendalam, data dari rheometer MDR, Mooney viscometer, dan record proses mixing tetap tidak tergantikan.
Kami mempelajari bahwa variasi kekerasan seringkali merupakan gejala dari masalah dispersi filler yang buruk. Sebuah penyimpangan Shore A yang tampak sederhana bisa jadi disebabkan oleh distribusi carbon black yang tidak merata di chamber mixer, yang hanya bisa dikonfirmasi melalui analisis mikroskopis dan uji rheologi. Keberhasilan implementasi alat ini sangat bergantung pada dua faktor manusia: pelatihan operator dan kedisiplinan pengambilan data. Teknologi paling canggih tidak akan berarti jika operator enggan melakukan pengukuran tepat waktu atau mengabaikan prosedur penyimpanan data. Pembelajaran penting lainnya adalah perlunya cross-check berkala. Tim laboratorium secara rutin membandingkan hasil durometer lini dengan nilai kekerasan sampel yang diukur di bawah kondisi laboratorium terkontrol, untuk memvalidasi bahwa batas kontrol yang digunakan tetap relevan dan akurat.
Rekomendasi untuk Industri Serupa
Bagi pabrikan ban lain yang ingin mengadopsi pendekatan serupa, perjalanan harus dimulai dari pemetaan titik kritis variasi. Setiap pabrik memiliki profil ekstruder dan calender yang unik, sehingga pola variasi kekerasan juga akan berbeda. Lakukan studi awal untuk mengidentifikasi di posisi mana fluktuasi paling sering terjadi sebelum menetapkan titik ukur permanen.
Adopsi durometer digital portabel seperti NOVOTEST TS-C menjadi langkah logis berikutnya. Pilih tipe Shore A atau D sesuai dengan material yang dominan di lini Anda, atau sediakan keduanya jika variasi produk tinggi. Tetapkan frekuensi pengukuran minimal setiap 30 menit pada minimal 5 titik di sepanjang lebar material. Data ini harus terintegrasi ke dalam sistem SPC digital untuk pemantauan real-time, bukan hanya untuk pencatatan retrospektif.
Aspek tata kelola instrumen tidak boleh terabaikan. Jadwalkan kalibrasi durometer secara berkala, minimum mingguan, dengan menggunakan test block standar yang memiliki sertifikat traceable. Dokumentasikan setiap aktivitas kalibrasi untuk keperluan audit sistem mutu. Yang paling strategis, perlakukan data kekerasan Shore sebagai leading indicator. Ketika konsistensi mulai terganggu, instruksikan tim untuk segera memverifikasi kualitas mixing melalui rheometer MDR. Pola respons cepat ini akan menciptakan sistem kendali mutu yang proaktif, bukan reaktif, membawa stabilitas proses Anda selangkah lebih dekat ke level Six Sigma.
Kesimpulan
NOVOTEST TS-C Shore Durometer berhasil menjadi solusi praktis dan elegan untuk mendeteksi variasi kekerasan komponen ban secara dini di lini ekstrusi dan calendaring. Desainnya yang portabel, akurasi ±0,5 skala Shore, dan kemampuannya merekam data digital telah mengubah paradigma inspeksi mutu dari aktivitas reaktif yang lamban menjadi sistem peringatan dini yang gesit. Implementasi alat ini menghasilkan penurunan variasi proses hingga 40%, memangkas waktu deteksi penyimpangan dari hitungan jam menjadi menit, dan menekan persentase produk out-of-spec dari 8% ke hanya 1,2%.
Wawasan krusial yang perlu terus diingat adalah bahwa NOVOTEST TS-C bukanlah pengganti, melainkan pelengkap cerdas dalam sistem kendali mutu terpadu. Alat ini berfungsi sebagai mata dan telinga di lini depan, sementara rheometer dan data mixing berperan sebagai otak yang mendiagnosis akar masalah. Perpaduan antara deteksi real-time di lini dan analisis mendalam di laboratorium inilah yang menjadi fondasi menuju proses manufaktur ban yang benar-benar stabil, terkendali, dan efisien.
Sebagai distributor resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri menyediakan Shore Durometer NOVOTEST TS-C serta berbagai instrumen pengujian kekerasan lainnya untuk mendukung proses quality control di industri manufaktur ban Anda. Kami memahami kebutuhan akan data yang akurat dan real-time, dan siap menjadi mitra pengadaan alat ukur bagi bisnis Anda. Diskusikan kebutuhan spesifik lini produksi Anda bersama tim kami untuk menemukan solusi pengukuran yang paling tepat.
FAQ
Apa perbedaan utama antara pengukuran Shore A dan Shore D pada komponen ban?
Shore A menggunakan indentor tumpul dengan beban pegas ringan, cocok untuk mengukur kekerasan kompon lunak-elastis seperti tread, sidewall, dan inner liner. Shore D menggunakan indentor runcing dengan beban lebih besar untuk menembus material keras seperti breaker compound, bead filler rigid, dan plastik. Pemilihan skala bergantung pada formulasi kompon target; menggunakan skala yang salah akan menghasilkan data yang tidak representatif.
Seberapa sering NOVOTEST TS-C harus dikalibrasi agar tetap akurat?
Untuk lingkungan produksi ban yang intensif, kalibrasi harian cepat menggunakan test block standar sangat direkomendasikan sebelum shift dimulai. Kalibrasi penuh dengan test block bersertifikat sebaiknya dilakukan minimal seminggu sekali atau setiap kali alat terjatuh. Dokumentasi kalibrasi harus tersimpan rapi sebagai bagian dari sistem traceability alat ukur.
Apakah alat ini bisa langsung digunakan di area produksi yang berdebu dan panas?
Ya. NOVOTEST TS-C dirancang dengan konstruksi tahan banting untuk penggunaan lapangan. Meski demikian, untuk memperpanjang umur pakai, pastikan Anda membersihkan indentor dan permukaan sensor secara berkala dari debu karbon black dan residu kompon. Hindari paparan langsung terhadap suhu ekstrem di atas 50°C secara terus-menerus; lakukan pengukuran di area conveyor pendingin yang suhunya lebih terkendali.
Bagaimana cara menghubungkan data kekerasan dengan data rheometer untuk investigasi penyebab variasi?
Ekspor data kekerasan dari software SPC dalam format CSV dengan time stamp. Lakukan hal yang sama untuk data torsi MDR (S’ min, S’ max, tc90) dan parameter mixing. Plotkan kedua dataset dalam time-series chart yang sama menggunakan software statistik. Dari sini Anda akan melihat apakah transien suhu ekstrusi atau pergeseran torsi rheometer berkorelasi langsung dengan fluktuasi Shore A. Korelasi kuat (r>0,85) menandakan bahwa variasi berasal dari hulu mixing, sehingga tindakan korektif harus difokuskan ke chamber mixer, bukan parameter ekstrusi.
Rekomendasi Durometer
References
- ASTM International. (2021). ASTM D2240-15(2021) Standard Test Method for Rubber Property—Durometer Hardness. ASTM International, West Conshohocken, PA.
- Dick, J. S. (2014). Rubber Technology: Compounding and Testing for Performance. Hanser Publishers.
- International Organization for Standardization. (2018). ISO 7619-1:2018 Rubber, vulcanized or thermoplastic — Determination of indentation hardness — Part 1: Durometer method (Shore hardness). ISO, Geneva.
- Ohm, R. F. (1990). Introduction to Rubber Compounding. In Ohm, R. F. (Ed.), The Vanderbilt Rubber Handbook. R.T. Vanderbilt Company.
- N.N. (2023). NOVOTEST TS-C Shore Durometer Technical Datasheet and Operating Manual. NOVOTEST LLC.
