Inspeksi instalasi listrik tidak berhenti pada pengukuran angka di layar. Tim teknisi perlu melakukan evaluasi menyeluruh dan mendokumentasikan setiap parameter kelistrikan secara tertelusur. Arus bocor kecil yang tidak terdeteksi perangkat proteksi, atau isolasi kabel yang mulai terdegradasi, sering kali tersembunyi tetapi justru menjadi biang potensi bahaya seperti korsleting atau kebakaran. Oleh karena itu, alat uji yang andal dan mampu merekam kondisi aktual di lapangan menjadi bagian penting dalam prosedur inspeksi yang baik.
Di sisi lain, tuntutan standar dan kepatuhan terhadap prosedur keselamatan kelistrikan semakin ketat. Proses verifikasi tidak cukup hanya mengandalkan catatan manual atau ingatan visual. Di sinilah Earth Tester PCE-ITE 50 dapat digunakan sebagai alat yang mendukung alur kerja dari pengukuran, evaluasi, hingga dokumentasi dalam satu perangkat.
Apa Itu Earth Tester PCE-ITE 50?

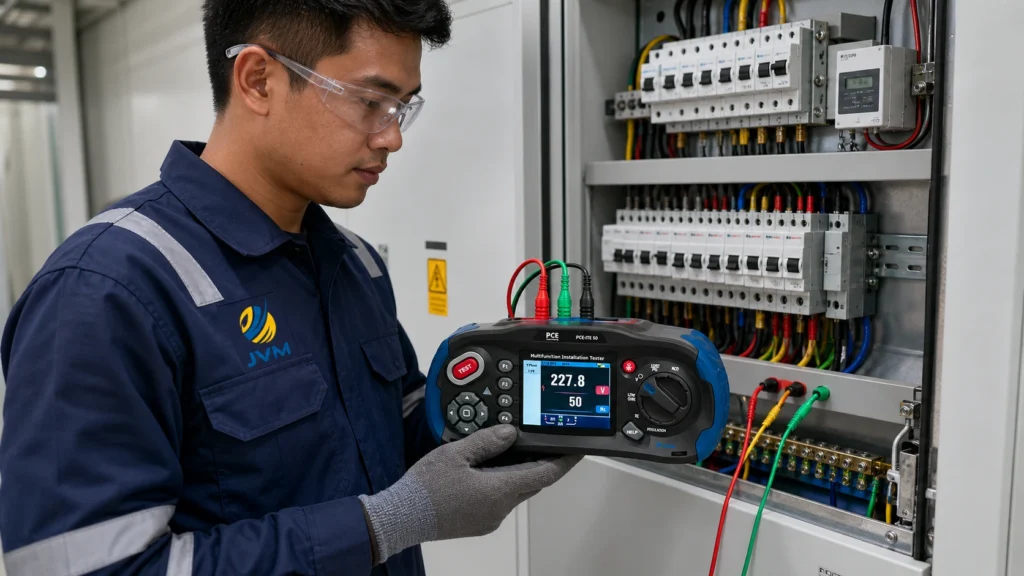

Earth Tester PCE-ITE 50 adalah alat uji instalasi kelistrikan portabel yang dirancang untuk memeriksa keamanan instalasi tetap. Alat ini tidak hanya mengukur tahanan pentanahan (earthing resistance), melainkan juga dapat melakukan beberapa jenis pengukuran penting lainnya: resistansi isolasi, loop impedance, tegangan, pengukuran resistansi rendah (low-resistance measurement), dan uji perangkat arus sisa (RCD test).
Dengan kata lain, PCE-ITE 50 adalah installation tester serbaguna yang menyatukan beberapa fungsi pengujian dalam satu unit berdesain kokoh. Bobotnya sekitar 1,56 kg dengan dimensi ringkas, menjadikannya cukup mudah dibawa ke berbagai titik inspeksi. Perlindungan IP65 membuat perangkat ini dapat diandalkan bahkan saat bekerja di lingkungan yang rentan terhadap debu dan percikan air.
Fungsi Utama yang Perlu Diketahui
Earth Tester PCE-ITE 50 menyediakan beragam mode pengukuran yang pada praktiknya mengurangi kebutuhan membawa banyak alat terpisah. Beberapa fungsi utamanya meliputi:
- Pengukuran resistansi isolasi dengan pilihan tegangan uji yang bisa disesuaikan, dari tegangan rendah hingga tinggi. Pengukuran ini bertujuan mendeteksi arus bocor kecil yang bisa memicu kerusakan material atau panas berlebih.
- Pengukuran tahanan pentanahan dalam rentang yang cukup lebar hingga ribuan ohm. Mode ini penting untuk memastikan sistem pentanahan memiliki impedansi rendah, sehingga dapat mengalirkan arus gangguan dengan aman ke tanah.
- Pengukuran loop impedance untuk jalur L-N, L-PE, dan N-PE. Mode ini tersedia dalam dua opsi: pengukuran dengan arus tinggi dan pengukuran dengan arus rendah tanpa memicu trip RCD.
- Pengukuran resistansi rendah (low-resistance measurement) yang berguna untuk memeriksa konduktor pentanahan, rel pemerataan potensial, dan konduktor protektif.
- Uji RCD untuk berbagai nilai arus sisa yang umum digunakan, dengan faktor pengali pengujian yang dapat dipilih (½x, 1x, 2x, dan 5x).
- Pengukuran tegangan AC/DC dalam rentang luas, serta pengukuran frekuensi jala-jala.
Kombinasi fungsi-fungsi ini membuat PCE-ITE 50 cocok untuk inspeksi instalasi listrik gedung, panel distribusi, hingga instalasi di area yang memerlukan pengujian berkala.
Spesifikasi Penting
Beberapa spesifikasi yang menonjol dan berguna langsung dalam praktik inspeksi antara lain:
- Layar TFT warna dengan dual display yang memungkinkan teknisi melihat dua parameter sekaligus, misalnya nilai tahanan dan tegangan secara bersamaan.
- Rentang ukur resistansi isolasi yang lebar, dengan resolusi tinggi pada rentang rendah. Akurasi pengukuran bervariasi tergantung rentang, memberikan hasil yang memadai untuk evaluasi teknis.
- Rentang ukur tahanan pentanahan dari nilai rendah hingga ribuan ohm, dengan resolusi yang baik dan akurasi yang memenuhi kebutuhan pengujian instalasi.
- Pengukuran resistansi rendah dengan resolusi tinggi dan tegangan rangkaian terbuka yang aman untuk pemeriksaan konduktor.
- Loop impedance dengan opsi arus tinggi dan arus rendah, memberikan fleksibilitas tanpa memicu perangkat proteksi saat diinginkan.
- Uji RCD dengan akurasi waktu pemutusan yang presisi, mendukung RCD tipe A dan B, serta sinyal uji berbentuk sinusoidal (AC).
- Catu daya dari baterai AA, membuat perangkat tidak bergantung pada suplai listrik utama selama pengukuran, dengan waktu operasi yang cukup untuk penggunaan sepanjang hari.
- Kategori pengukuran CAT III 600 V dan sesuai dengan standar keselamatan internasional yang relevan.
Cara Kerja Secara Singkat
Cara pengoperasian Earth Tester PCE-ITE 50 mengutamakan kemudahan melalui layar dual display dan simbol intuitif. Teknisi tinggal memilih mode pengukuran yang dibutuhkan—misalnya pengukuran tahanan pentanahan atau resistansi isolasi—lalu menghubungkan kabel uji ke terminal yang sesuai. Layar akan menampilkan nilai pengukuran secara langsung.
Pada mode resistansi isolasi, alat memberikan tegangan uji yang dipilih ke kabel yang diuji, lalu membaca arus bocor yang muncul. Pada mode loop impedance, alat menyuplai arus sesaat (tinggi atau rendah) dan menghitung impedansi lingkar berdasarkan tegangan yang terukur. Untuk uji RCD, alat menginjeksikan arus uji dengan faktor pengali tertentu dan mengukur waktu pemutusan.
Semua hasil pengukuran dapat disimpan ke kartu SD atau dikirim via Bluetooth. Kombinasi ini memudahkan pemindahan data ke komputer untuk keperluan pelaporan.
Aplikasi Penggunaan
Earth Tester PCE-ITE 50 dirancang untuk mendukung inspeksi instalasi listrik tetap di berbagai lokasi, antara lain:
- Verifikasi instalasi baru di gedung perkantoran atau hunian.
- Pengecekan berkala panel distribusi listrik di fasilitas industri.
- Inspeksi sistem pentanahan dan pemerataan potensial di infrastruktur publik.
- Pengujian instalasi listrik di laboratorium atau ruang peralatan sensitif yang memerlukan jaminan isolasi baik.
- Proses troubleshooting saat dicurigai ada arus bocor atau nilai tahanan isolasi yang mulai menurun.
Dalam setiap skenario tersebut, teknisi bisa langsung mendokumentasikan kondisi fisik panel, koneksi, atau lingkungan sekitar menggunakan fungsi kamera yang terintegrasi. Foto-foto ini bisa disematkan bersama data pengukuran, sehingga laporan inspeksi menjadi lebih lengkap dan tertelusur.
Manfaat Praktis untuk Pengguna
Dengan karakteristiknya, Earth Tester PCE-ITE 50 memberikan beberapa kemudahan yang bernilai langsung bagi tim teknisi dan manajer fasilitas:
- Dokumentasi terintegrasi: Fungsi kamera memungkinkan penyertaan foto bersama hasil pengukuran. Ini mengurangi risiko tertukarnya data antartitik inspeksi dan memperkuat bukti kepatuhan saat audit.
- Satu alat untuk banyak parameter: Tidak perlu membawa beberapa instrumen berbeda. Pengukuran pentanahan, isolasi, loop, RCD, dan tegangan dilakukan dengan satu perangkat, sehingga logistik kerja lebih ringkas.
- Kemandirian dari catu daya utama: Karena menggunakan baterai dan tidak bergantung pada suplai listrik yang sedang diuji, alat ini tetap bisa dipakai di lokasi yang belum dialiri listrik atau saat sumber daya utama tidak stabil.
- Layar dual display dan sudut pandang lebar: Memudahkan pembacaan nilai di ruang panel yang sempit atau posisi pengukuran yang kurang nyaman.
- Penyimpanan data fleksibel: Dukungan kartu SD dan Bluetooth memberi pilihan cara mentransfer data, baik secara langsung ke laptop di lapangan maupun dipindahkan kemudian.
Perlu dicatat, akurasi dan performa alat tetap perlu dijaga melalui kalibrasi berkala. PCE Instruments menyediakan sertifikat kalibrasi ISO opsional yang mencakup enam variabel ukur: resistansi isolasi, tahanan pentanahan, impedansi loop, tegangan/frekuensi, pengukuran resistansi rendah, dan uji RCD. Sertifikat ini dapat menjadi pendukung penting bagi laboratorium atau perusahaan yang menerapkan sistem manajemen mutu.
Siapa yang Cocok Menggunakannya?
Alat ini sesuai untuk teknisi listrik, kontraktor instalasi, tim inspeksi kelistrikan, serta laboratorium pengujian yang menangani verifikasi keamanan instalasi tetap. Bagi perusahaan yang perlu menjaga rekam jejak uji secara rapi—misalnya untuk keperluan komisioning, pemeliharaan preventif, atau audit kepatuhan—PCE-ITE 50 bisa menjadi pilihan yang layak dipertimbangkan.
Kesimpulan
Earth Tester PCE-ITE 50 bukan sekadar alat ukur tahanan pentanahan, melainkan installation tester multifungsi yang menggabungkan kemampuan pengukuran resistansi isolasi, loop impedance, uji RCD, dan tegangan dalam satu bodi tangguh. Fungsi kamera bawaannya menjembatani celah antara data numerik dan bukti visual di lapangan, sementara dukungan penyimpanan digital membuat dokumentasi menjadi lebih sistematis.
Dengan kemandirian daya dari baterai, layar warna yang informatif, serta beragam mode pengukuran yang bisa dipilih sesuai kebutuhan, alat ini mampu mendukung alur kerja inspeksi yang lebih efisien dan tertelusur. Spesifikasi pengukurannya memberikan kepercayaan diri untuk pengambilan keputusan teknis di lapangan.
Butuh Rekomendasi Alat Uji yang Tepat?
Memilih alat uji instalasi yang sesuai dengan kebutuhan lapangan tidak selalu mudah. Apakah Anda memerlukan fokus pada pengukuran tahanan isolasi, loop impedance, atau ingin menyatukan semuanya dalam satu perangkat seperti PCE-ITE 50? Tim kami dapat membantu menjelaskan lebih detail spesifikasi, opsi aksesori, dan kemungkinan integrasinya dengan prosedur inspeksi yang sudah berjalan di tempat Anda.
Rekomendasi Earth Tester Unggulan untuk Kebutuhan Anda
Referensi
- Tanjung, A., & Arlenny. (2023). ANALISIS SISTEM PENTANAHAN GEDUNG PASCASARJANA MENGGUNAKAN METODA TIGA TITIK DI UNIVERSITAS LANCANG KUNING. Jurnal Elektro dan Mesin Terapan, 9(1), 53–64. Retrieved from https://jurnal.pcr.ac.id/index.php/elementer/article/download/5417/2042
- Santoso, A., Herawati, A., & Suzantry, Y. (2020). ANALISIS SISTEM PENTANAHAN INSTALASI LISTRIK GEDUNG LEMBAGA PEMASYARAKATAN KELAS IIA BENGKULU. Jurnal Amplifier, 10(2), 28–33. Retrieved from https://ejournal.unib.ac.id/jamplifier/article/download/15320/8135
- Yusniati, Y., Pelawi, Z., Armansyah, A., & Taufik, I. (2021). PENGUKURAN RESISTANSI ISOLASI INSTALASI PENERANGAN BASEMENT PADA GEDUNG RUMAH SAKIT GREND MITRA MEDIKA MEDAN. Buletin Utama Teknik, 16(3), 240–247. Retrieved from https://jurnal.uisu.ac.id/index.php/but/article/download/3788/2644
