Cara Cek Kekerasan Forging Landing Gear Tanpa Memindahkan Komponen

1. Persiapan dan Alat yang Dibutuhkan
   1. Identifikasi Material dan Ekspektasi Kekerasan
   2. Spesifikasi dan Keunggulan NOVOTEST T-D2-R
   3. Persiapan Permukaan dan Pemilihan Titik Uji
2. Prosedur Pengujian Kekerasan Forging Landing Gear
   1. Strategi Pemetaan Titik Kritis pada Forging
   2. Eksekusi Pengukuran dengan Sudut Tumbukan yang Tepat
   3. Dokumentasi Hasil dan Identifikasi Deviasi
3. Interpretasi Hasil Uji Kekerasan
   1. Konversi Nilai HL ke Skala yang Dibutuhkan
   2. Analisis Variasi Kekerasan dan Kaitannya dengan Heat Treatment
   3. Kriteria Keputusan Acceptance
4. Tips dan Best Practices
   1. Maksimalkan Keunggulan Probe Mini
   2. Jadwalkan Kalibrasi Berkala
   3. Bangun Dokumentasi Digital
5. Kesalahan Umum yang Harus Dihindari
   1. Mengabaikan Verifikasi Kalibrasi di Awal Sesi
   2. Melakukan Pengukuran pada Permukaan Tidak Representatif
   3. Salah Menginterpretasi Hasil Karena Faktor Geometri
6. Kesimpulan
7. FAQ
   1. Apakah NOVOTEST T-D2-R hanya bisa digunakan untuk baja 4340 atau 300M?
   2. Berapa frekuensi kalibrasi yang disarankan jika alat dipakai setiap hari di area penerimaan?
   3. Bagaimana mengatasi hasil yang menunjukkan soft spot di area tertentu? Apakah harus langsung menolak komponen?
   4. Apakah mungkin menggunakan probe mini pada area dengan radius kelengkungan sangat kecil seperti di sekitar lubang pin?
8. References

Persiapan dan Alat yang Dibutuhkan

Persiapan yang matang menentukan akurasi hasil uji kekerasan forging landing gear. Sebelum Anda menyentuh alat ukur, pahami dulu material target dan siapkan seluruh perlengkapan pendukung.

Identifikasi Material dan Ekspektasi Kekerasan

Forging landing gear umumnya menggunakan dua jenis baja kekuatan tinggi: AISI 4340 dan 300M. Keduanya memiliki rentang kekerasan tipikal yang berbeda tergantung proses heat treatment. Baja 4340 biasanya memiliki kekerasan antara 35-40 HRC setelah quenching dan tempering, sementara 300M bisa mencapai 53-55 HRC. Mengetahui ekspektasi ini membantu Anda mendeteksi anomali lebih cepat saat pengukuran. Periksa drawing dan spesifikasi teknik yang menyertai komponen. Material test certificate juga wajib Anda verifikasi, karena dari dokumen ini Anda memperoleh baseline kekerasan yang seharusnya dimiliki forging tersebut.

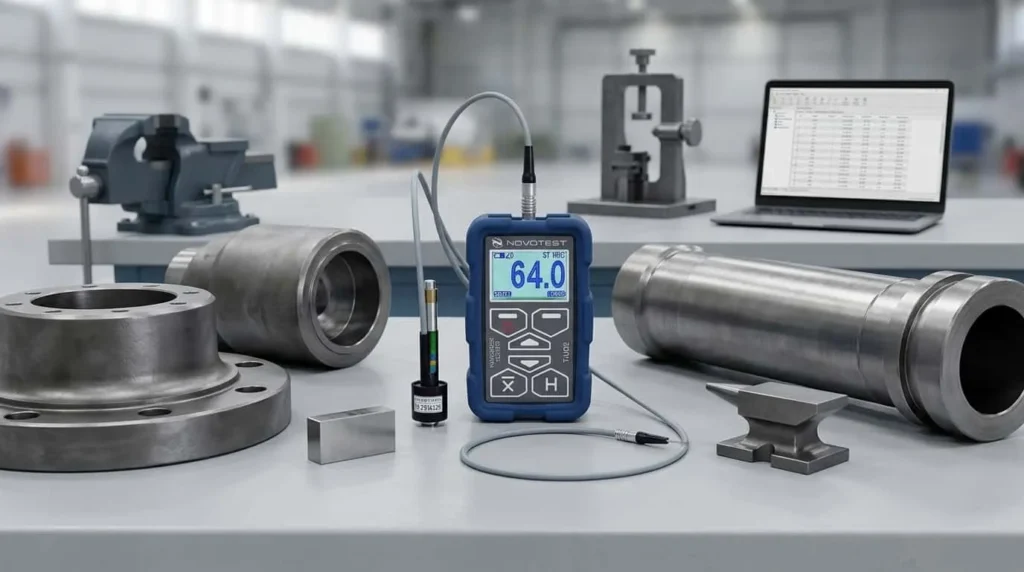

Spesifikasi dan Keunggulan NOVOTEST T-D2-R

NOVOTEST T-D2-R adalah Leeb hardness tester genggam yang menggabungkan portabilitas dengan akurasi laboratorium. Alat ini menggunakan probe miniatur dinamis yang sangat ideal untuk menjangkau area sempit pada forging landing gear. Berikut spesifikasi kunci yang perlu Anda pahami:

Probe miniatur menjadi keunggulan utama alat ini. Dengan dimensi probe yang ringkas, Anda dapat menyelipkan sensor ke celah sempit, radius dalam, atau area di sekitar lug pin yang tidak terjangkau oleh probe standar. Alat ini juga sudah terkalibrasi pabrik untuk berbagai material, termasuk baja paduan yang menjadi fokus uji kekerasan forging landing gear Anda.

Persiapan Permukaan dan Pemilihan Titik Uji

Permukaan uji harus bersih dari scale, debu, atau lapisan oksida yang terbentuk selama proses forging. Gunakan amplas grit 180-240 untuk menghaluskan area seluas sekitar 2×2 cm pada setiap titik ukur. Jangan mengabaikan langkah ini — kekasaran permukaan mempengaruhi pantulan probe dan dapat menghasilkan deviasi pembacaan. Area kritis yang wajib Anda prioritaskan meliputi radius transisi antara body dan lug, section near-net-shape yang minim pemesinan, dan area di sekitar lubang pin. Titik-titik ini sering menjadi lokasi konsentrasi tegangan dan paling kritis terhadap integritas struktural landing gear.

Prosedur Pengujian Kekerasan Forging Landing Gear

Setelah seluruh persiapan selesai, Anda siap melakukan pengukuran. Ikuti prosedur sistematis berikut untuk memastikan uji kekerasan forging landing gear memberikan hasil yang representatif dan dapat dipertanggungjawabkan.

Strategi Pemetaan Titik Kritis pada Forging

Pemilihan titik ukur bukan sekadar mengambil beberapa lokasi acak. Anda perlu memetakan area kritis secara strategis. Mulailah dari radius transisi — area pertemuan antara section tebal dan tipis pada forging. Perubahan geometri di sini sering mengalami laju pendinginan berbeda saat heat treatment, sehingga berpotensi menghasilkan variasi kekerasan. Lanjutkan ke area near-net-shape yang hanya mendapat minimal pemesinan. Permukaan as-forged ini mencerminkan kondisi heat treatment yang sebenarnya tanpa terpengaruh proses permesinan. Terakhir, periksa section yang lebih tipis dan rentan terhadap pendinginan lebih cepat, yang bisa menghasilkan kekerasan lebih tinggi atau bahkan tidak merata.

Eksekusi Pengukuran dengan Sudut Tumbukan yang Tepat

NOVOTEST T-D2-R memungkinkan pengukuran dari berbagai arah berkat kompensasi sudut otomatis. Namun, Anda tetap harus memastikan posisi probe stabil dan tegak lurus terhadap permukaan. Untuk permukaan horizontal, cukup tempelkan probe secara vertikal. Untuk area melengkung seperti radius transisi, gunakan attachment atau tahan probe secara manual dengan sudut konsisten. Lakukan minimal tiga kali tumbukan pada setiap titik ukur, lalu ambil nilai rata-ratanya. Alat ini secara otomatis menghitung rata-rata dan menampilkan hasil dalam skala yang Anda pilih — umumnya HRC untuk baja landing gear. Simpan setiap hasil ke memori internal untuk dokumentasi.

Dokumentasi Hasil dan Identifikasi Deviasi

Hasil yang tersimpan di memori internal NOVOTEST T-D2-R harus Anda catat secara sistematis. Buat sketsa sederhana forging yang menunjukkan titik ukur beserta nilai kekerasan masing-masing. Tandai area yang menunjukkan deviasi signifikan dari baseline material — umumnya lebih dari ±3 HRC patut Anda curigai. Pola deviasi ini penting: jika seluruh area konsisten lebih rendah dari spesifikasi, kemungkinan masalah terjadi pada proses tempering. Jika hanya spot-spot tertentu, penyebabnya bisa berupa segregasi material atau pendinginan tidak seragam. Dokumentasi digital memudahkan Anda berbagi temuan dengan tim engineering untuk investigasi lanjutan.

Interpretasi Hasil Uji Kekerasan

Data mentah dari NOVOTEST T-D2-R berupa angka dalam skala Leeb (HL). Agar dapat dibandingkan dengan spesifikasi material landing gear, Anda perlu mengonversinya dan menganalisis variasinya.

Konversi Nilai HL ke Skala yang Dibutuhkan

NOVOTEST T-D2-R secara otomatis mengonversi nilai HL ke skala pilihan Anda. Untuk forging landing gear berbahan 4340 atau 300M, skala HRC paling umum digunakan. Pastikan Anda memilih grup material yang tepat pada alat — baja paduan (alloy steel) — sebelum melakukan pengukuran. Konversi internal alat mengacu pada tabel standar ASTM E140 yang sudah tervalidasi. Jika Anda perlu mencetak atau melaporkan hasil dalam skala lain seperti HB atau HV, alat ini juga menyediakannya tanpa perhitungan manual.

Analisis Variasi Kekerasan dan Kaitannya dengan Heat Treatment

Variasi kekerasan pada forging landing gear menceritakan riwayat heat treatment komponen tersebut. Kekerasan seragam di seluruh titik ukur dengan nilai sesuai spesifikasi menandakan proses austenitizing, quenching, dan tempering yang terkontrol baik. Soft spot — area dengan kekerasan lebih rendah signifikan — sering mengindikasikan pendinginan tidak merata atau adanya decarburization lokal. Sebaliknya, area dengan kekerasan terlalu tinggi bisa menunjukkan bagian tersebut tidak mendapat tempering yang cukup atau mengalami pendinginan ekstrem karena geometrinya yang tipis. Analisis ini membantu Anda menentukan apakah komponen masih bisa diselamatkan atau harus ditolak.

Kriteria Keputusan Acceptance

Berdasarkan hasil uji kekerasan forging landing gear, Anda menetapkan tiga kategori keputusan. Pertama, terima (accept) jika seluruh nilai berada dalam rentang spesifikasi dengan variasi tidak melebihi toleransi yang ditetapkan drawing. Kedua, tahan untuk pengecekan lanjutan (hold for further inspection) jika terdapat soft spot atau nilai perbatasan yang mencurigakan. Dalam kondisi ini, Anda perlu melakukan pengukuran tambahan di sekitar area tersebut atau mengeskalasi ke pengujian destruktif sampling bila memungkinkan. Ketiga, tolak (reject) jika mayoritas titik ukur menunjukkan deviasi signifikan dari spesifikasi, mengindikasikan kegagalan heat treatment yang sistemik. Keputusan ini harus terdokumentasi dengan baik untuk traceability audit.

Tips dan Best Practices

Pengalaman di lapangan mengajarkan bahwa efisiensi dan akurasi uji kekerasan forging landing gear sangat bergantung pada kebiasaan operasional yang disiplin. Terapkan tips berikut untuk hasil optimal.

Maksimalkan Keunggulan Probe Mini

Probe miniatur NOVOTEST T-D2-R adalah aset utama Anda saat menghadapi forging dengan geometri kompleks. Manfaatkan ukurannya yang ringkas untuk mengakses area di bawah overhang, di dalam lubang pin berdiameter kecil, atau pada radius dalam yang sempit. Jika sudut akses sangat terbatas, Anda bisa menggunakan extension holder untuk menjangkau lebih dalam tanpa mengorbankan stabilitas tumbukan. Probe mini juga lebih ringan sehingga lebih mudah mempertahankan posisi tegak lurus pada permukaan melengkung, mengurangi risiko kesalahan pengukuran karena sudut tumbukan tidak ideal.

Jadwalkan Kalibrasi Berkala

Meskipun NOVOTEST T-D2-R jarang Anda gunakan, kalibrasi tetap harus terjadwal. Frekuensi ideal adalah setiap kali memulai sesi pengukuran baru, terutama jika alat sudah tersimpan lebih dari seminggu. Gunakan test block yang tersertifikasi dengan nilai kekerasan mendekati material target Anda. Lakukan verifikasi pada test block, bandingkan hasilnya dengan nilai sertifikat, dan catat deviasi bila ada. Kebiasaan ini hanya memakan waktu dua menit tetapi menyelamatkan Anda dari pengambilan keputusan berdasarkan data yang tidak valid.

Bangun Dokumentasi Digital

Manfaatkan memori internal NOVOTEST T-D2-R dan kemampuan transfer datanya. Setelah selesai mengukur, transfer seluruh data ke komputer. Buat spreadsheet dengan kolom identifikasi komponen (nomor seri atau heat number), lokasi titik ukur pada sketsa, nilai kekerasan, dan nama operator. Sistem dokumentasi digital ini memudahkan pencarian data historis, analisis tren kualitas supplier, dan penyiapan dokumen audit. Anda juga bisa melampirkan foto titik ukur untuk referensi visual yang lebih jelas.

Kesalahan Umum yang Harus Dihindari

Bahkan operator berpengalaman pun bisa terjebak pada kesalahan yang mengompromikan validitas uji kekerasan forging landing gear. Kenali dan hindari jebakan berikut.

Mengabaikan Verifikasi Kalibrasi di Awal Sesi

Kesalahan paling fatal adalah langsung mengukur forging tanpa memverifikasi kalibrasi alat. Anda berasumsi alat masih akurat karena kemarin berfungsi normal. Padahal, perubahan suhu lingkungan atau benturan ringan selama penyimpanan bisa menggeser kalibrasi. Selalu lakukan verifikasi pada test block bersertifikat di awal setiap sesi. Jika deviasi melebihi ±2 HL dari nilai referensi, lakukan kalibrasi ulang sesuai prosedur pabrikan sebelum melanjutkan pengukuran pada forging landing gear.

Melakukan Pengukuran pada Permukaan Tidak Representatif

Permukaan as-forged sering kali memiliki scale tebal atau lapisan oksida hasil pemanasan. Mengukur langsung pada permukaan seperti ini menghasilkan pembacaan tidak akurat karena probe memantul dari lapisan yang tidak merepresentasikan kekerasan substrat. Demikian pula, mengukur pada area yang baru saja digerinda dan masih panas akan mempengaruhi hasil. Bersihkan dan haluskan setiap titik ukur, serta pastikan suhu permukaan sudah kembali ke suhu ruang sebelum pengukuran.

Salah Menginterpretasi Hasil Karena Faktor Geometri

Komponen forging landing gear memiliki variasi ketebalan yang signifikan. Section tipis di bawah 5 mm bisa menghasilkan efek pantulan yang berbeda, terutama jika tidak ada backing solid di belakangnya. NOVOTEST T-D2-R sangat sensitif terhadap massa dan rigiditas komponen. Pada area tipis, energi pantulan bisa terdisipasi sehingga menghasilkan pembacaan lebih rendah dari seharusnya. Jika Anda harus mengukur area tipis, konsultasikan manual alat untuk koreksi yang tepat atau konfirmasi dengan metode alternatif.

Kesimpulan

Metode uji kekerasan forging landing gear portabel menggunakan NOVOTEST T-D2-R menjawab tantangan inspeksi komponen berukuran besar yang tidak praktis dipindahkan. Anda dapat melakukan pengukuran langsung di area penerimaan, menghemat waktu dan menghilangkan kebutuhan crane handling yang berisiko. Probe miniatur menjadi kunci untuk mengakses radius transisi, lubang pin, dan geometri kompleks lainnya yang sebelumnya hanya bisa dijangkau dengan metode destruktif mahal.

Kalibrasi wajib di awal setiap sesi memastikan data yang Anda peroleh akurat dan dapat dipertanggungjawabkan untuk pengambilan keputusan acceptance. Integrasi prosedur ini ke dalam SOP penerimaan material membantu Anda mencegah lolosnya forging dengan masalah heat treatment — baik soft spot maupun anomali kekerasan lainnya — ke jalur produksi. Dengan investasi alat yang terjangkau dan prosedur yang terstandarisasi, Anda membangun lini pertahanan pertama yang efektif dalam menjaga kualitas komponen kritis penerbangan.

Sebagai mitra pengadaan alat ukur industri, CV. Java Multi Mandiri menyediakan NOVOTEST T-D2-R dan berbagai hardness tester lainnya untuk mendukung kebutuhan inspeksi material Anda. Kami merupakan distributor resmi yang berkomitmen menghadirkan solusi pengukuran presisi untuk berbagai sektor manufaktur, otomotif, dan penerbangan di Indonesia. Pelajari lebih lanjut atau hubungi tim kami melalui layanan konsultasi gratis untuk mendiskusikan kebutuhan spesifik pengujian kekerasan di fasilitas Anda.

FAQ

Apakah NOVOTEST T-D2-R hanya bisa digunakan untuk baja 4340 atau 300M?

Tidak. NOVOTEST T-D2-R memiliki basis data kalibrasi untuk berbagai material logam. Selain baja paduan seperti 4340 dan 300M, alat ini mampu mengukur kekerasan baja karbon, baja tahan karat, aluminium, dan besi tuang. Anda tinggal memilih grup material yang sesuai pada menu alat sebelum memulai pengukuran. Fleksibilitas ini memungkinkan satu perangkat melayani berbagai kebutuhan inspeksi di area penerimaan Anda.

Berapa frekuensi kalibrasi yang disarankan jika alat dipakai setiap hari di area penerimaan?

Untuk pemakaian harian, lakukan verifikasi kalibrasi pada test block bersertifikat setiap awal shift kerja. Verifikasi ini memakan waktu sekitar dua menit dan bisa Anda jadwalkan sebagai bagian dari checklist pra-operasi. Kalibrasi penuh (full calibration) sebaiknya dilakukan setiap tiga bulan atau jika verifikasi harian menunjukkan deviasi yang mendekati batas toleransi. Lingkungan area penerimaan yang berdebu atau fluktuasi suhu bisa mempengaruhi kestabilan alat, sehingga jadwal yang lebih konservatif lebih aman diterapkan.

Bagaimana mengatasi hasil yang menunjukkan soft spot di area tertentu? Apakah harus langsung menolak komponen?

Soft spot tidak otomatis berarti komponen harus ditolak. Langkah pertama, lakukan pengukuran ulang di sekitar soft spot untuk memastikan konsistensi hasil. Perluas radius pengecekan untuk melihat gradasi kekerasan — apakah soft spot terlokalisasi atau meluas. Jika hanya satu titik kecil yang menunjukkan deviasi, konsultasikan dengan engineering untuk evaluasi signifikansi strukturalnya berdasarkan lokasi dan fungsi area tersebut. Beberapa kasus bisa diselesaikan dengan pengecekan lanjutan menggunakan metode lain atau diskusi dengan supplier. Kategori “tahan untuk pengecekan lanjutan” (hold) lebih tepat daripada langsung menolak sebelum investigasi memadai.

Apakah mungkin menggunakan probe mini pada area dengan radius kelengkungan sangat kecil seperti di sekitar lubang pin?

Ya, probe miniatur NOVOTEST T-D2-R dirancang khusus untuk area dengan akses terbatas dan geometri kompleks. Untuk radius kelengkungan sangat kecil seperti di sekitar lubang pin, Anda perlu berhati-hati memastikan kontak yang stabil antara probe dan permukaan. Gunakan attachment penyangga jika tersedia untuk membantu menjaga posisi probe tetap tegak lurus meskipun pada permukaan melengkung. Hasil pengukuran pada radius kecil tetap valid selama Anda menjaga konsistensi sudut tumbukan dan mengonfirmasi dengan pengukuran berulang.

Rekomendasi Hardness Tester

References

1. ASTM International. (2021). ASTM A956 / A956M-21: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM International.
2. ASTM International. (2023). ASTM E140-12b(2023): Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, Scleroscope Hardness, and Leeb Hardness. West Conshohocken, PA: ASTM International.
3. ASM International. (2015). ASM Handbook Volume 4A: Steel Heat Treating Fundamentals and Processes. Materials Park, OH: ASM International.
4. SAE International. (2018). AMS6415S: Steel, Bars, Forgings, and Tubing 0.80Cr – 1.8Ni – 0.25Mo (4340 Mod) Vacuum Consumable Electrode Remelted. Warrendale, PA: SAE International.
5. SAE International. (2019). AMS6417T: Steel, Bars, Forgings, and Tubing 1.6Si – 0.82Cr – 1.8Ni – 0.40Mo – 0.08V (300M) Premium Aircraft-Quality, Consumable Electrode Remelted. Warrendale, PA: SAE International.
