Studi Kasus Penggunaan Dynamometer PCE-DFG 10 X untuk Membuat Data Pengujian Lebih Tertelusur

Banyak proses pengujian di laboratorium quality control masih menghadapi masalah yang sama: hasil ukur sudah didapat, tetapi data sulit ditelusuri kembali saat dibutuhkan. Hal ini sering terjadi pada pengujian gaya tarik dan tekan, misalnya pada tombol, sakelar, aktuator, atau komponen mekanis kecil.

Jika pencatatan masih dilakukan secara manual, risiko kesalahan tulis, kehilangan data, dan kesulitan saat audit menjadi lebih besar. Karena itu, penggunaan alat ukur gaya digital seperti Dynamometer PCE-DFG 10 X dapat menjadi solusi untuk membuat data pengujian lebih rapi, mudah disimpan, dan lebih mudah ditelusuri.

Gambaran Kasus

Sebuah laboratorium quality control di perusahaan manufaktur komponen elektronik melakukan pengujian rutin terhadap gaya aktuasi tombol. Setiap tombol harus memiliki gaya tekan yang sesuai dengan standar desain agar nyaman digunakan dan tetap konsisten dari satu produk ke produk lainnya.

Sebelumnya, pengujian dilakukan menggunakan alat ukur gaya manual. Hasil pengukuran dicatat di lembar kerja kertas. Cara ini memang sederhana, tetapi mulai menimbulkan masalah ketika jumlah sampel semakin banyak dan data lama perlu dicari kembali.

Ketika terjadi penyimpangan, tim quality control harus membuka kembali catatan manual, mencocokkan nomor sampel, lalu memastikan apakah data tersebut masih lengkap dan akurat. Proses ini memakan waktu dan berisiko menimbulkan kesalahan baru.

Masalah yang Sering Terjadi

Dalam proses pengujian manual, beberapa kendala yang sering muncul antara lain:

• Hasil pengukuran rawan salah tulis atau salah baca.
• Lembar data bisa hilang, rusak, atau sulit ditemukan kembali.
• Riwayat pengujian tidak selalu tersusun dengan rapi.
• Data mentah sulit diverifikasi saat terjadi masalah kualitas.
• Proses audit menjadi lebih lama karena dokumen harus dicocokkan secara manual.
• Data tidak langsung tersedia dalam format digital untuk dianalisis lebih lanjut.

Masalah seperti ini terlihat sederhana, tetapi dampaknya cukup besar. Ketika data pengujian tidak tertelusur dengan baik, tim akan lebih sulit menentukan penyebab penyimpangan produk. Akibatnya, proses pengecekan ulang, rework, dan pembuatan laporan bisa memakan waktu lebih lama.

Kebutuhan Alat Ukur yang Lebih Praktis

Untuk memperbaiki proses tersebut, laboratorium membutuhkan alat ukur gaya yang tidak hanya akurat, tetapi juga mampu menyimpan data secara digital. Alat yang dibutuhkan harus sesuai untuk pengujian gaya rendah, mudah digunakan oleh operator, dan dapat terhubung ke komputer untuk kebutuhan dokumentasi.

Beberapa kebutuhan utama yang menjadi pertimbangan adalah:

• Mampu mengukur gaya tarik dan tekan pada rentang gaya rendah.
• Memiliki resolusi yang cukup detail untuk pengujian tombol dan sakelar.
• Dapat menyimpan data pengukuran dalam jumlah besar.
• Mudah mentransfer data ke komputer.
• Mendukung analisis data menggunakan software.
• Memiliki fitur alarm untuk membantu operator mengetahui batas toleransi pengujian.

Dari kebutuhan tersebut, Dynamometer PCE-DFG 10 X menjadi salah satu pilihan yang sesuai untuk pengujian gaya rendah dengan pencatatan data digital.

Mengapa Menggunakan Dynamometer PCE-DFG 10 X?

Dynamometer PCE-DFG 10 X dirancang untuk mengukur gaya tarik dan tekan hingga 10 N. Rentang ini cocok untuk aplikasi yang membutuhkan pengukuran gaya rendah, seperti pengujian tombol, sakelar, komponen aktuator kecil, atau komponen mekanis ringan lainnya.

Alat ini memiliki resolusi 0.005 N dan akurasi ±0.05% F.S., sehingga dapat digunakan untuk pengujian yang membutuhkan pembacaan gaya secara detail. Selain itu, laju pengukurannya dapat diatur dari 1 hingga 7200 Hz, sehingga pengguna dapat menyesuaikan kecepatan pengambilan data sesuai kebutuhan pengujian.

Salah satu keunggulan utamanya adalah memori internal 32 GB yang mampu menyimpan hingga 30 juta titik pengukuran. Fitur ini sangat berguna untuk laboratorium yang melakukan pengujian berkala dan membutuhkan riwayat data yang mudah ditelusuri.

Fitur yang Membantu Ketertelusuran Data

Beberapa fitur PCE-DFG 10 X yang membantu proses pengujian menjadi lebih rapi antara lain:

• Rentang ukur 0 … 10 N, cocok untuk pengujian gaya rendah.
• Resolusi 0.005 N, membantu membaca perubahan gaya dengan lebih detail.
• Akurasi ±0.05% F.S., mendukung hasil pengukuran yang konsisten.
• Laju pengukuran 1 … 7200 Hz, dapat disesuaikan dengan kebutuhan pengujian.
• Memori internal 32 GB, mampu menyimpan hingga 30 juta titik pengukuran.
• USB-C interface, memudahkan transfer data ke komputer.
• Software PC, membantu pengguna membaca, menyimpan, dan mengolah data pengujian.
• Layar LCD grafis dengan iluminasi, memudahkan pembacaan hasil ukur.
• Mode alarm Inside, Outside, Crack, dan Switch off, membantu memantau batas toleransi pengujian.
• Calibration reminder, membantu pengguna mengingat jadwal kalibrasi alat.

Dengan fitur tersebut, operator tidak hanya mendapatkan nilai pengukuran, tetapi juga dapat menyimpan data untuk kebutuhan pelaporan dan pengecekan ulang di kemudian hari.

Proses Penggunaan di Laboratorium

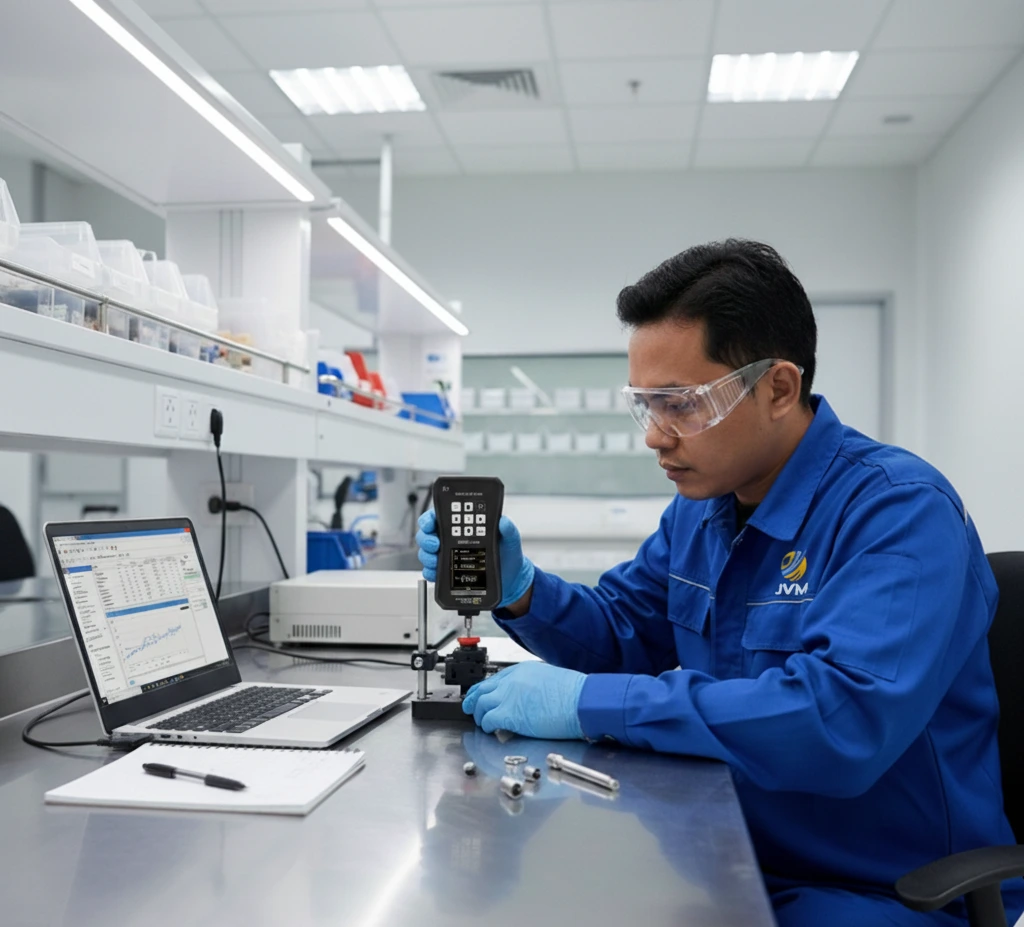

Dalam penerapannya, operator menggunakan PCE-DFG 10 X untuk mengukur gaya aktuasi tombol pada sampel produksi. Sebelum pengujian dimulai, satuan pengukuran, laju pengambilan data, dan batas alarm disesuaikan dengan standar internal laboratorium.

Saat tombol diuji, alat membaca gaya yang diberikan dan menampilkan hasilnya pada layar. Data pengujian kemudian dapat disimpan di memori internal. Setelah pengujian selesai, data dipindahkan ke komputer melalui koneksi USB-C dan dibaca menggunakan software PC.

Dengan cara ini, hasil pengujian tidak lagi hanya bergantung pada catatan manual. Data dapat disimpan dalam format digital, diarsipkan berdasarkan tanggal atau nomor sampel, dan digunakan kembali saat dibutuhkan untuk analisis atau audit.

Hasil yang Diperoleh

Setelah penggunaan alat ukur digital, proses pengujian menjadi lebih mudah dikontrol. Operator dapat melihat hasil pengukuran secara langsung, menyimpan data di alat, lalu memindahkannya ke komputer untuk dokumentasi.

Beberapa manfaat yang dirasakan antara lain:

• Data pengujian lebih mudah ditelusuri kembali.
• Risiko kesalahan pencatatan manual berkurang.
• Hasil pengukuran lebih mudah dikaitkan dengan sampel yang diuji.
• Proses pembuatan laporan menjadi lebih praktis.
• Data lebih siap digunakan saat audit atau investigasi kualitas.
• Operator lebih mudah mengetahui apakah hasil pengujian masih berada dalam batas toleransi.

Bagi laboratorium yang menangani banyak sampel, kemampuan menyimpan hingga 30 juta titik pengukuran menjadi nilai tambah. Data tidak perlu langsung dihapus setelah pengujian selesai, sehingga riwayat pengukuran dapat disimpan lebih lama.

Manfaat untuk Quality Control

Dalam proses quality control, data yang tertelusur sangat penting. Ketika ditemukan produk yang tidak sesuai, tim perlu mengetahui kapan pengujian dilakukan, bagaimana hasil ukurnya, dan apakah ada pola penyimpangan tertentu.

Dengan PCE-DFG 10 X, data hasil pengujian dapat disimpan dan dipindahkan ke komputer untuk dianalisis lebih lanjut. Hal ini membantu tim dalam mengevaluasi kualitas produk, membuat laporan, dan mengambil keputusan berdasarkan data yang lebih jelas.

Mode alarm juga membantu operator saat pengujian berlangsung. Jika nilai gaya berada di luar batas yang ditentukan, operator dapat segera mengetahuinya tanpa harus menunggu proses analisis setelah pengujian selesai.

Hal yang Perlu Diperhatikan

Sebelum memilih force gauge, pengguna tetap perlu memastikan bahwa rentang ukur alat sesuai dengan aplikasi yang akan diuji. PCE-DFG 10 X memiliki rentang ukur 0 … 10 N, sehingga lebih cocok untuk pengujian gaya rendah.

Untuk aplikasi dengan gaya yang lebih besar, pengguna perlu memilih model dengan kapasitas yang sesuai. Selain itu, prosedur kalibrasi juga harus tetap dilakukan secara berkala agar hasil pengukuran tetap dapat dipercaya.

Kesimpulan

Dynamometer PCE-DFG 10 X dapat menjadi pilihan yang tepat untuk laboratorium yang membutuhkan pengukuran gaya tarik dan tekan dengan data yang lebih mudah ditelusuri. Dengan rentang ukur 0 … 10 N, resolusi 0.005 N, akurasi ±0.05% F.S., memori internal 32 GB, serta dukungan USB-C dan software PC, alat ini membantu proses pengujian menjadi lebih rapi dan terdokumentasi.

Untuk pengujian tombol, sakelar, aktuator kecil, dan komponen gaya rendah lainnya, PCE-DFG 10 X tidak hanya membantu membaca nilai gaya, tetapi juga membantu menyimpan data pengujian agar lebih mudah digunakan kembali saat dibutuhkan.

Butuh Force Gauge untuk Pengujian Tarik dan Tekan?

Setiap aplikasi pengujian memiliki kebutuhan yang berbeda. Jika Anda membutuhkan force gauge untuk pengujian gaya rendah, pengujian aktuasi tombol, sakelar, atau komponen mekanis lainnya, pastikan alat yang dipilih memiliki rentang ukur, resolusi, akurasi, dan fitur pencatatan data yang sesuai. Hubungi kami untuk mendapatkan rekomendasi alat ukur gaya yang tepat sesuai kebutuhan pengujian Anda.
