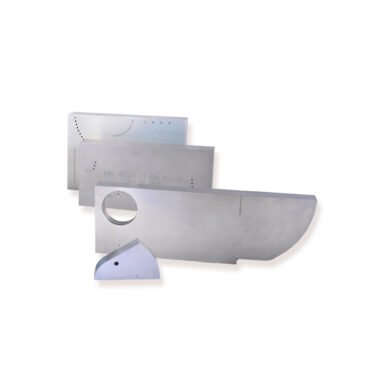

Blok Referensi V1 V2 untuk Ultrasonic Testing: Kalibrasi Akurat

Blok referensi UT merupakan komponen penting dalam sistem pengujian ultrasonik yang memastikan akurasi pengukuran dan kepatuhan terhadap standar kualitas industri. Aksesori kalibrasi ini berperan sebagai standar referensi untuk mengkalibrasi ultrasonic flaw detector, menjamin bahwa hasil pengujian ultrasonik memberikan pembacaan yang konsisten dan dapat diandalkan. Dalam konteks quality control dan non-destructive testing (NDT), penggunaan blok referensi yang tepat membantu organisasi mempertahankan standar operasional, meminimalkan kesalahan pengukuran, dan memastikan kepatuhan regulasi.

1. Kompatibilitas dan Integrasi dengan Sistem Ultrasonic Testing
2. Fungsi dan Keunggulan Blok Referensi sebagai Aksesori Kalibrasi
3. Aplikasi Kalibrasi untuk Ultrasonic Flaw Detector
4. Prinsip Kerja dan Teknologi Kalibrasi Ultrasonik
5. Desain Fisik dan Build Quality untuk Lingkungan Industri
6. Spesifikasi Teknis Blok Referensi V1 dan V2
7. Panduan Implementasi dan Kalibrasi Rutin
8. Kriteria Pemilihan: Kapan Membutuhkan Blok Referensi UT?
9. Kesimpulan
10. Partner Terpercaya untuk Solusi Ultrasonic Testing
11. Pertanyaan yang Sering Diajukan

Kompatibilitas dan Integrasi dengan Sistem Ultrasonic Testing

Blok referensi V1 dan V2 dirancang dengan kompatibilitas universal untuk berintegrasi mulus dengan berbagai merek dan model ultrasonic flaw detector yang tersedia di pasar. Integrasi yang mudah ini menghilangkan kebutuhan akan perangkat keras atau perangkat lunak tambahan, sehingga organisasi dapat mengadopsi solusi kalibrasi ini tanpa mengganggu workflow quality control yang sudah berjalan. Selain itu, proses implementasinya yang sederhana memungkinkan tim teknis untuk segera memanfaatkan kemampuan kalibrasi tanpa investasi waktu yang signifikan dalam pelatihan.

Kepatuhan terhadap standar internasional menjadi pertimbangan bisnis yang kritis, terutama untuk perusahaan yang beroperasi di berbagai yurisdiksi atau melayani klien multinasional. Blok referensi ini memenuhi spesifikasi ISO 2400, DIN 54120, dan BS 2704, memberikan jaminan bahwa proses kalibrasi mematuhi kerangka standar yang diakui secara global. Dengan demikian, perusahaan dapat mempertahankan konsistensi dalam prosedur pengujian mereka di berbagai lokasi operasi.

Fungsi dan Keunggulan Blok Referensi sebagai Aksesori Kalibrasi

Blok referensi V1 dan V2 menawarkan fungsi kalibrasi yang komprehensif dengan keunggulan akurasi yang memberikan dampak langsung terhadap kualitas hasil pengujian dan efisiensi biaya operasional.

• Fungsi Blok Referensi V1: Aksesori ini memungkinkan penentuan titik penyisipan osilasi ultrasonik dan jarak dari pelat piezokeramik ke rumah probe dengan akurasi ±0,5mm. Selain itu, perangkat ini menentukan sudut input osilasi ultrasonik dengan ketepatan ±1 derajat sudut, menganalisis zona tidak terkontrol (dead zone) untuk transduser piezoelektrik balok lurus, serta mengkonfigurasi kecepatan dan sensitivitas pemindaian untuk berbagai jenis transduser.
• Fungsi Blok Referensi V2: Blok ini mengkalibrasi pemindaian flaw detector melalui kecepatan ekspansi gelombang ultrasonik yang bekerja dengan transduser piezoelektrik balok lurus dan balok sudut. Perangkat juga menetapkan sensitivitas kondisional flaw detector ultrasonik dan menentukan titik keluaran osilasi ultrasonik serta sudut input ke dalam material baja.

Kombinasi kualitas tinggi dan harga kompetitif menawarkan nilai ROI yang jelas bagi organisasi yang memprioritaskan akurasi pengukuran tanpa mengorbankan efisiensi anggaran. Akurasi kalibrasi yang konsisten membantu mengurangi kesalahan inspeksi yang berpotensi menyebabkan biaya produksi ulang, klaim garansi, atau yang lebih buruk lagi, kegagalan produk di lapangan.

Aplikasi Kalibrasi untuk Ultrasonic Flaw Detector

Penerapan blok referensi UT mencakup berbagai sektor industri yang mengandalkan pengujian non-destructif untuk memastikan integritas struktural dan keamanan operasional.

• Inspeksi Pengelasan di Konstruksi dan Manufaktur: Dalam industri konstruksi dan manufaktur, blok referensi memastikan flaw detector dikalibrasi dengan tepat untuk mendeteksi cacat las yang berpotensi mengkompromikan kekuatan struktural. Kalibrasi yang akurat membantu memenuhi persyaratan standar seperti ISO 2400 yang mengatur pengujian ultrasonik pada lasan.
• Pemantauan Integritas Pipa di Minyak dan Gas: Untuk operasi pipa minyak dan gas, blok referensi mendukung program inspeksi rutin yang mendeteksi korosi, erosi, dan cacat lainnya yang dapat berkembang seiring waktu. Kalibrasi yang tepat memastikan deteksi dini anomali sebelum menjadi masalah keamanan kritis.
• Pengujian Komponen Pesawat di Aerospace: Industri aerospace menerapkan standar kualitas yang sangat ketat di mana setiap komponen pesawat harus melalui inspeksi menyeluruh. Blok referensi memastikan ultrasonic flaw detector memberikan pembacaan yang dapat diandalkan untuk mendeteksi cacat material yang tidak terlihat.
• Pemeliharaan Infrastruktur Transportasi: Dalam perawatan rel kereta api dan struktur transportasi lainnya, blok referensi membantu memastikan bahwa sistem inspeksi ultrasonik dapat mendeteksi retak fatigue dan cacat material lainnya yang dapat membahayakan keselamatan operasional.

Prinsip Kerja dan Teknologi Kalibrasi Ultrasonik

Prinsip kerja blok referensi UT didasarkan pada karakteristik propagasi gelombang ultrasonik melalui material referensi yang terkontrol dengan presisi. Blok referensi terbuat dari baja halus berkarbon rendah dengan koefisien redaman kecil, yang memastikan konsistensi pengukuran kecepatan gelombang ultrasonik. Material ini dipilih khusus untuk karakteristik akustiknya yang dapat diprediksi dan stabilitasnya dalam berbagai kondisi operasi.

Pengukuran kecepatan gelombang ultrasonik menjadi fondasi proses kalibrasi, dengan blok referensi memberikan nilai referensi yang tepat untuk kecepatan gelombang longitudinal dan transversal. Pada frekuensi 5.0 MHz dan suhu 20(±5)°C, blok V1 menunjukkan kecepatan osilasi ultrasonik longitudinal sebesar 5920(±30) m/s dan kecepatan gelombang geser (transversal) sebesar 2670(±100) m/s. Prinsip fisik ini memungkinkan teknisinya untuk menetapkan baseline akurat yang menjadi referensi untuk mengkalibrasi ultrasonic flaw detector yang digunakan dalam inspeksi rutin.

Desain Fisik dan Build Quality untuk Lingkungan Industri

Dimensi geometris sampel sesuai dengan ISO 2400, DIN 54120, dan BS 2704, memastikan konsistensi dan pertukaran informasi yang tepat antara berbagai sistem dan operator di lokasi yang berbeda. Material konstruksi dari baja halus berkarbon rendah tidak hanya memberikan karakteristik akustik yang optimal tetapi juga ketahanan yang diperlukan untuk lingkungan industri yang menuntut. Koefisien redaman kecil dari material ini menjamin bahwa blok referensi mempertahankan integritas akustiknya bahkan setelah penggunaan berulang dalam jangka waktu yang lama.

Daya tahun untuk penggunaan kalibrasi berulang menjadikan blok referensi ini investasi jangka panjang yang menguntungkan bagi program assurance kualitas organisasi. Kemasan standar yang mencakup blok referensi dan sertifikat (jika dipilih sebagai opsi) memastikan bahwa produk tiba dalam kondisi optimal dan siap untuk segera diintegrasikan ke dalam workflow kalibrasi yang ada.

Spesifikasi Teknis Blok Referensi V1 dan V2

Parameter	Blok Referensi V1	Blok Referensi V2
Material Konstruksi	Baja halus berkarbon rendah dengan koefisien redaman kecil	–
Kecepatan Gelombang Longitudinal	5920(±30) m/s pada 5.0 MHz, 20(±5)°C	5920(±30) m/s pada 5.0 MHz, 20(±5)°C
Kecepatan Gelombang Transversal	2670(±100) m/s pada 5.0 MHz, 20(±5)°C	3255(±15) m/s pada 5.0 MHz, 20(±5)°C
Kepatuhan Standar	ISO 2400, DIN 54120, BS 2704	–
Akurasi Pengukuran	±0,5mm untuk jarak, ±1° untuk sudut	–

Spesifikasi teknis ini memberikan dasar yang jelas untuk mengevaluasi kinerja setiap blok referensi dan memastikan bahwa proses kalibrasi memenuhi toleransi yang diperlukan untuk aplikasi pengujian spesifik. Konsistensi kecepatan gelombang pada kondisi pengujian terkontrol memungkinkan reproduktibilitas hasil kalibrasi di berbagai lokasi dan oleh berbagai operator.

Panduan Implementasi dan Kalibrasi Rutin

Implementasi blok referensi UT ke dalam program kalibrasi rutin memerlukan pendekatan terstruktur untuk memaksimalkan akurasi dan memperpanjang masa pakai perangkat.

1. Persiapan Awal: Pastikan ultrasonic flaw detector dan blok referensi berada dalam kondisi bersih dan bebas dari debu, kotoran, atau residu yang dapat mengganggu pengukuran. Periksa suhu lingkungan untuk memastikan berada dalam rentang yang disarankan (20±5°C).
• Prosedur Kalibrasi: Untuk kalibrasi velocity menggunakan blok V2, tempatkan transduser pada posisi yang ditentukan dan atur flaw detector untuk mengukur waktu transit gelombang ultrasonik melalui material referensi. Masukkan nilai kecepatan referensi yang sesuai (5920 m/s untuk gelombang longitudinal) ke dalam instrument. Ulangi proses untuk transduser sudut dengan menggunakan nilai kecepatan gelombang transversal yang sesuai.
• Verifikasi Akurasi: Setelah kalibrasi, verifikasi pengaturan menggunakan fitur blok referensi lainnya, seperti pengukuran titik keluaran atau penentuan sudut input. Bandingkan hasilnya dengan nilai referensi yang diharapkan untuk memvalidasi keakuratan kalibrasi.
• Jadwal Pemeliharaan: Tetapkan jadwal kalibrasi rutin berdasarkan intensitas penggunaan dan persyaratan kepatuhan industri. Simpan blok referensi dalam lingkungan yang terkontrol ketika tidak digunakan untuk meminimalkan variasi termal dan menjaga integritas permukaan.

Kriteria Pemilihan: Kapan Membutuhkan Blok Referensi UT?

Keputusan untuk menginvestasikan blok referensi UT harus didasarkan pada analisis kebutuhan operasional dan pertimbangan kepatuhan organisasi.

• Frekuensi Pengujian: Fasilitas dengan program pengujian ultrasonik harian atau mingguan akan mendapatkan manfaat paling signifikan dari kepemilikan blok referensi internal, karena mengurangi ketergantungan pada layanan kalibrasi eksternal yang dapat menyebabkan downtime produksi.
• Persyaratan Kepatuhan: Industri yang diatur secara ketat seperti aerospace, tenaga nuklir, dan komponen tekanan kritis memerlukan dokumentasi kalibrasi yang ketat. Kepemilikan blok referensi yang sesuai standar memungkinkan perusahaan untuk mempertahankan bukti kepatuhan yang lengkap.
• Pilihan V1 vs V2: Blok V1 cocok untuk aplikasi yang memerlukan karakterisasi probe lengkap termasuk penentuan titik insersi, sudut beam, dan dead zone. Blok V2 ideal untuk kalibrasi velocity rutin dan penentuan titik keluaran. Banyak fasilitas memilih untuk memiliki kedua blok tersebut untuk cakupan kalibrasi yang komprehensif.
• Analisis Biaya-Manfaat: Evaluasi biaya potensial dari kesalahan inspeksi terhadap investasi dalam peralatan kalibrasi yang akurat. Untuk kebanyakan operasi manufacturing kritis, ROI dari pengurangan kesalahan inspeksi dengan cepat mengimbangi biaya awal blok referensi.

Kesimpulan

Blok referensi V1 dan V2 merepresentasikan komponen penting dalam ekosistem pengujian non-destructif, memberikan fondasi yang diperlukan untuk pengukuran ultrasonik yang akurat dan dapat diandalkan. Nilai bisnis dari aksesori kalibrasi ini terletak pada kemampuannya untuk meningkatkan kualitas inspeksi, memastikan kepatuhan standar, dan pada akhirnya melindungi integritas aset dan produk organisasi. Investasi dalam solusi kalibrasi yang tepat merupakan keputusan strategis yang mendukung keunggulan operasional dan manajemen risiko kualitas.

Untuk organisasi yang menjalankan program pengujian ultrasonik, integrasi blok referensi ke dalam workflow assurance kualitas memberikan jaminan bahwa hasil inspeksi didasarkan pada pengukuran yang terkalidasi dan terdokumentasi. Profesional procurement harus mempertimbangkan frekuensi penggunaan, persyaratan keputusan, dan kriteria seleksi yang diuraikan sebelumnya ketika mengevaluasi kebutuhan kalibrasi spesifik mereka.

Partner Terpercaya untuk Solusi Ultrasonic Testing

CV. Java Multi Mandiri merupakan distributor spesialis instrumentasi pengukuran dan pengujian yang memahami kebutuhan presisi dalam industri manufaktur, minyak dan gas, serta konstruksi. Sebagai penyedia peralatan ultrasonic testing terpercaya, kami menghadirkan solusi komprehensif termasuk blok referensi V1 dan V2 untuk mendukung program quality control perusahaan Anda.

Kami berkomitmen menyediakan produk dengan kualitas terbaik yang memenuhi standar internasional, didukung dengan pemahaman teknis mendalam tentang aplikasi di berbagai sektor industri. Dengan fokus pada solusi rather than sekadar produk, kami membantu organisasi mengoptimalkan proses inspeksi dan menjaga konsistensi kualitas produksi.

Memerlukan konsultasi teknis mengenai solusi kalibrasi ultrasonic testing? Hubungi tim spesialis kami untuk diskusi lebih lanjut mengenai kebutuhan spesifik perusahaan dan rekomendasi produk yang paling sesuai.

Pertanyaan yang Sering Diajukan

Apa perbedaan Blok Referensi V1 dan V2 untuk kalibrasi UT?

Blok Referensi V1 terutama digunakan untuk menentukan titik insersi osilasi ultrasonik, mengukur sudut input, menganalisis dead zone, dan mengkonfigurasi kecepatan serta sensitivitas untuk berbagai transduser. Sementara Blok Referensi V2 lebih difokuskan pada kalibrasi kecepatan ekspansi gelombang ultrasonik, penentuan titik keluaran, dan pengaturan sensitivitas kondisional flaw detector. Kedua blok tersebut melengkapi satu sama lain dalam program kalibrasi yang komprehensif.

Bagaimana cara kalibrasi flaw detector menggunakan blok referensi?

Proses kalibrasi dimulai dengan membersihkan permukaan blok referensi dan transduser, kemudian menempatkan transduser pada posisi yang ditentukan di blok referensi. Atur flaw detector untuk mengukur waktu transit sinyal ultrasonik, lalu input nilai kecepatan referensi yang sesuai (5920 m/s untuk gelombang longitudinal pada V2). Verifikasi kalibrasi dengan mengukur fitur geometris lainnya pada blok referensi dan bandingkan dengan nilai yang diharapkan.

Apakah blok referensi sesuai standar ISO dan DIN?

Ya, blok referensi V1 dan V2 memenuhi standar internasional termasuk ISO 2400, DIN 54120, dan BS 2704. Kepatuhan terhadap standar ini menjamin bahwa proses kalibrasi yang dilakukan akan diakui secara global dan konsisten dengan praktik terbaik industri pengujian non-destructif.

Di mana aplikasi blok referensi UT dalam quality control?

Aplikasi utamanya dalam quality control termasuk kalibrasi rutin ultrasonic flaw detector, verifikasi kinerja sistem pengujian, pelatihan operator, dan investigasi ketika hasil pengujian dipertanyakan. Blok referensi juga digunakan dalam audit sistem kualitas untuk mendemonstrasikan kemampuan pengukuran dan kepatuhan terhadap prosedur yang ditetapkan.

Bagaimana memilih blok referensi untuk kebutuhan spesifik?

Pertimbangkan jenis pengujian yang paling sering dilakukan (pengelasan, deteksi cacat, pengukuran ketebalan), frekuensi kalibrasi yang diperlukan, dan standar khusus yang berlaku di industri Anda. Blok V1 lebih cocok untuk karakterisasi probe lengkap, sementara V2 ideal untuk kalibrasi velocity rutin. Banyak fasilitas memilih untuk memiliki kedua blok tersebut untuk fleksibilitas maksimal.

Berapa lama masa pakai blok referensi dan perlukah kalibrasi ulang?

Masa pakai blok referensi dapat bertahan bertahun-tahun dengan perawatan yang tepat, termasuk penyimpanan dalam kondisi terkontrol dan penanganan yang hati-hati untuk mencegah kerusakan permukaan. Blok referensi sendiri umumnya tidak memerlukan kalibrasi ulang karena berfungsi sebagai standar referensi, namun verifikasi periodik terhadap kondisi fisik dan kinerja akustiknya direkomendasikan sebagai bagian dari program assurance kualitas.

Apakah tersedia sertifikat kalibrasi untuk blok referensi?

Ya, sertifikat kalibrasi tersedia sebagai opsi tambahan yang memberikan dokumentasi formal mengenai spesifikasi dan kepatuhan blok referensi terhadap standar yang relevan. Sertifikat ini berguna untuk memenuhi persyaratan dokumentasi dalam audit kualitas dan memastikan traceability pengukuran.
